70110 Boîtier robinetterie à montage caché
exécution double compacte avec pièces intermédiaires pour accouplements rapides pour eau jusqu'à 90 °C avec robinet d'arrêt et corps pour montage compteur à capsule Koax, avec cache borgne, couvercle de protection orange, sans compteur à capsule
PN 10.0

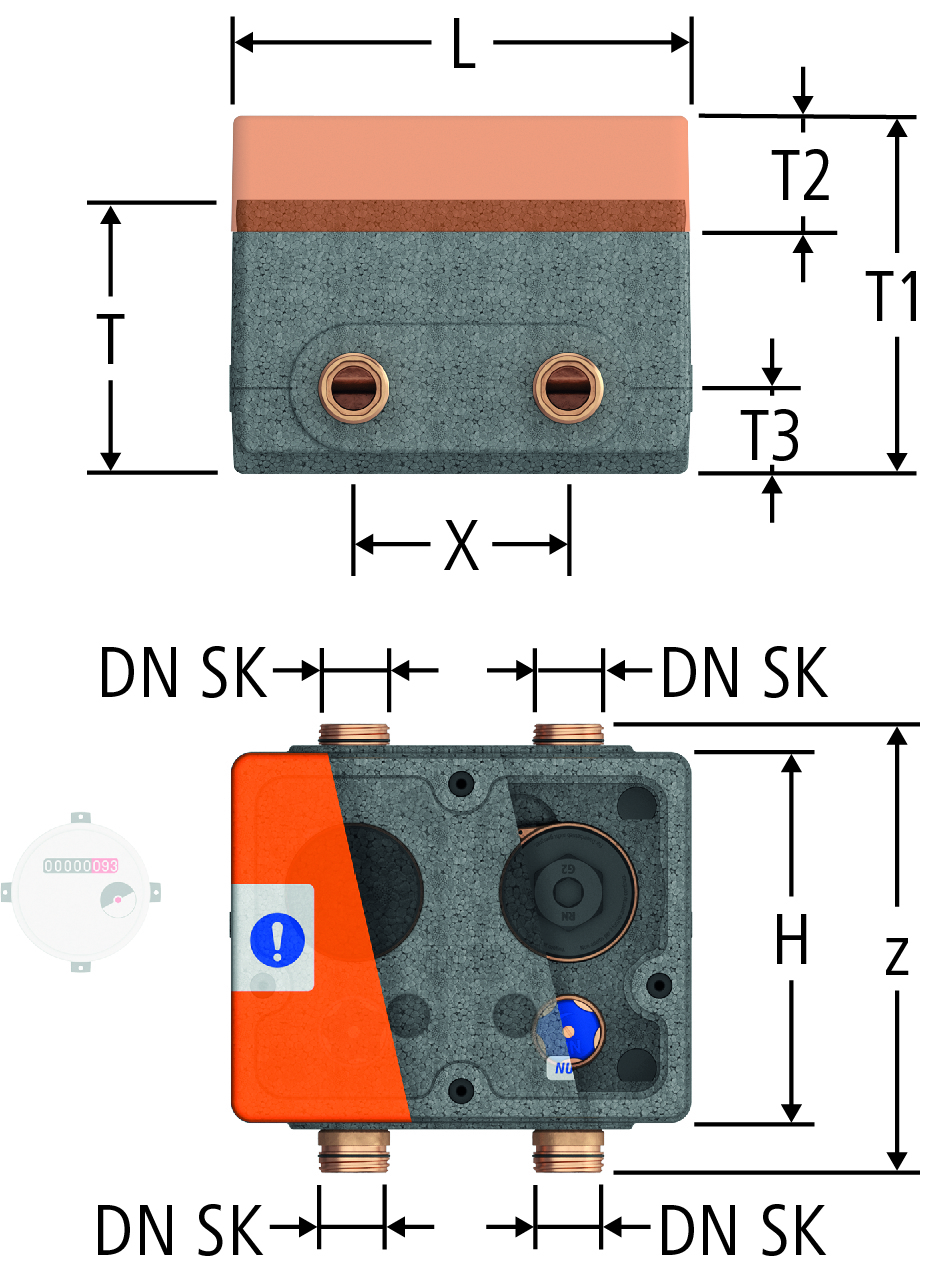

| DN SK | z | L | T | T1 | T2 | T3 | H | Kvs | X | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 209 | 215 | 128 | 167 | 55 | 40 | 179 | 3.24 | 100 | 70110.21 |
| 01 | 1 | 224.433 | |||||
|
|
|||||||||||||||||||
Kvs: Mesuré avec le compteur à capsule Koax 67016
Autres dimensions voir 70115-70119
Pour l'usage definitif, utiliser le bouchon de fermeture 67002.
CAO / BIM
| Description | Boîtier robinetterie à montage caché |
| Taille |
|
| Numéro d’article |
70110.21
|
