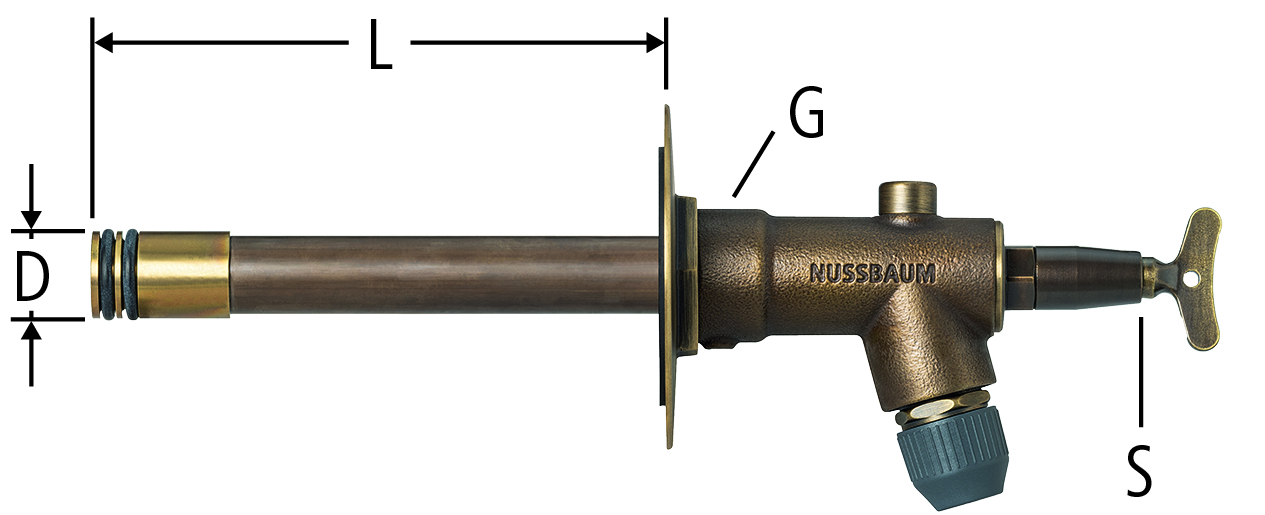

40075 Garniture avec corps d'écoulement
avec clé sortante pour robinets de jardin hors gel avec tête Easy-Top, avec rosace
PN 16.0
| G | L | D | S | für / pour / per | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 115 | 26 | 6 | 4052.71 / 40070.71 | 2 | 100 | 40075.20 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 165 | 26 | 6 | 4052.71 / 40070.71 | 3 | 150 | 40075.21 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 265 | 26 | 6 | 4052.72 / 40070.72 | 4.8 | 250 | 40075.22 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 365 | 26 | 6 | 4052.75 / 40070.73 | 7 | 350 | 40075.23 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 465 | 26 | 6 | 4052.75 / 40070.73 | 7 | 450 | 40075.24 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 115 | 26 | 6 | 4052.71 / 40070.71 | 2 | 100 B | 40075.70 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 165 | 26 | 6 | 4052.71 / 40070.71 | 3 | 150 B | 40075.71 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 265 | 26 | 6 | 4052.72 / 40070.72 | 4.8 | 250 B | 40075.72 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 365 | 26 | 6 | 4052.75 / 40070.73 | 7 | 350 B | 40075.73 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 465 | 26 | 6 | 4052.75 / 40070.73 | 9 | 450 B | 40075.74 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 115 | 26 | 6 | 4052.71 / 40070.71 | 2 | 100 P | 40075.80 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 165 | 26 | 6 | 4052.71 / 40070.71 | 3 | 150 P | 40075.81 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 265 | 26 | 6 | 4052.72 / 40070.72 | 4.8 | 250 P | 40075.82 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 365 | 26 | 6 | 4050.75 / 40060.73 | 7 | 350 P | 40075.83 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
| 1 | 465 | 26 | 6 | 4052.75 / 40070.73 | 9 | 450 P | 40075.84 |
| 51 | 1 | - | ||||
|
|
|||||||||||||||
La garniture avec corps d'ecoulement peut également être utilisée sur les anciens robinets de jardin 4052 équipés d'un tuyau G 1 (à partir de l'année de construction 1985). Une profondeur d'encastrement minimale de 115 mm doit alors être observée.
Le siège de l'organe d'arrêt doit se situer dans la zone hors gel.
P = à revêtement par poudre, noir RAL 9005
Disponible sur demande dans toutes les couleurs RAL souhaitées à l'adresse individual@nussbaum.ch
CAO / BIM
| Description | Garniture avec corps d'écoulement |
| Taille |
|
| Numéro d’article |
40075.20
|
