15101 Clapet anti-retour EA

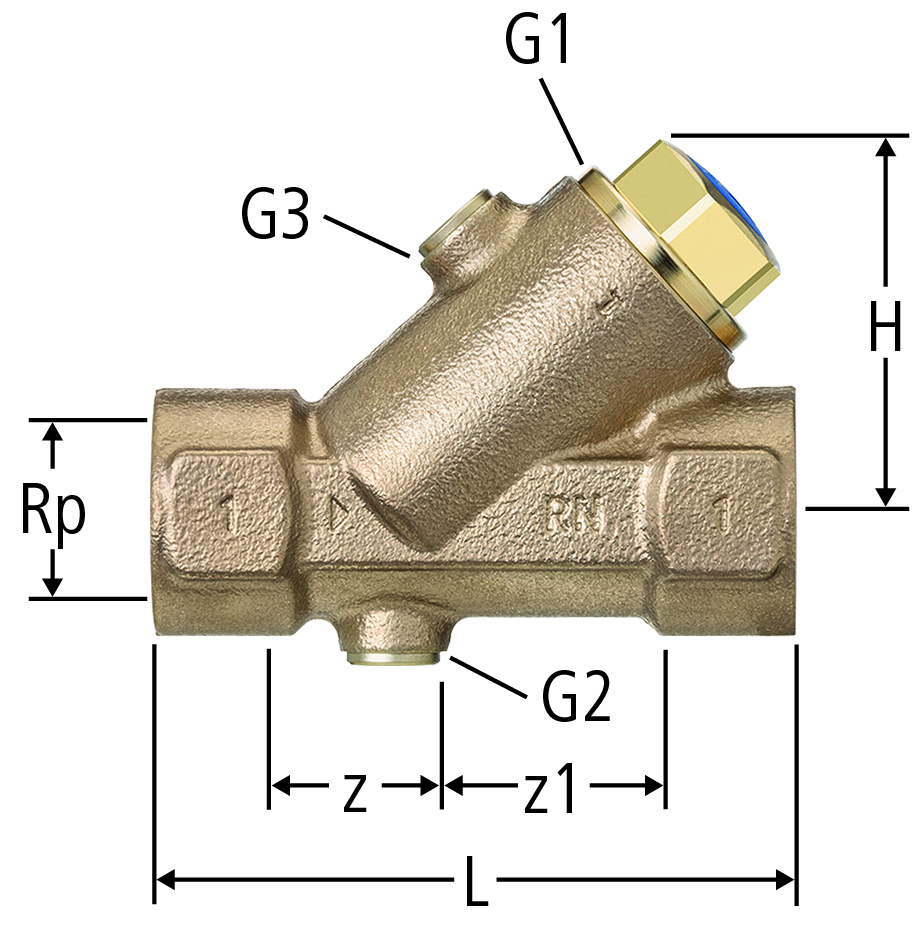

| Rp | G1 | G2 | G3 | z | z1 | L | H | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | ¼ | 19 | 31 | 75 | 41 | 4.7 | ½ | 15101.04 |
| 01 | 1 | 614.533 | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | ¼ | ¼ | 17 | 41 | 87 | 46 | 9.0 | ¾ | 15101.05 |
| 01 | 1 | 614.534 | ||||
|
|
||||||||||||||||||
| 1 | 1 | ¼ | ¼ | 18 | 48 | 100 | 59 | 14.5 | 1 | 15101.06 |
| 01 | 1 | 614.535 | ||||
|
|
||||||||||||||||||
| 1¼ | 1¼ | ¼ | ¼ | 20 | 60 | 118 | 69 | 22.4 | 1¼ | 15101.07 |
| 01 | 1 | 614.536 | ||||
|
|
||||||||||||||||||
| 1½ | 1½ | ¼ | ¼ | 24 | 68 | 130 | 78 | 34.6 | 1½ | 15101.08 |
| 01 | 1 | 614.537 | ||||
|
|
||||||||||||||||||
| 2 | 2 | ¼ | ¼ | 23 | 79 | 150 | 94 | 56.9 | 2 | 15101.09 |
| 01 | 1 | 614.538 | ||||
|
|
||||||||||||||||||
| 2½ | 2½ | ¼ | ¼ | 31 | 100 | 185 | 116 | 118.8 | 2½ | 15101.10 |
| 01 | 1 | 614.541 | ||||
|
|
||||||||||||||||||
Indication
Pour le remplacement de l'élément de retenue dans les anciens clapets anti-retour EA (modèles des années 2005 à 2016) des dimensions Rp ½ à 1¼, seule peut être utilisée la pièce de rechange 15108 élément de retenue EA.
CAO / BIM
| Description | Clapet anti-retour EA |
| Taille |
|
| Numéro d’article |
15101.04
|
