15106 Clapet anti-retour EA
avec filetage femelle avec prise de raccordement pour soupape de sûreté 13000 pour eau jusqu'à 90 °C
PN 16.0

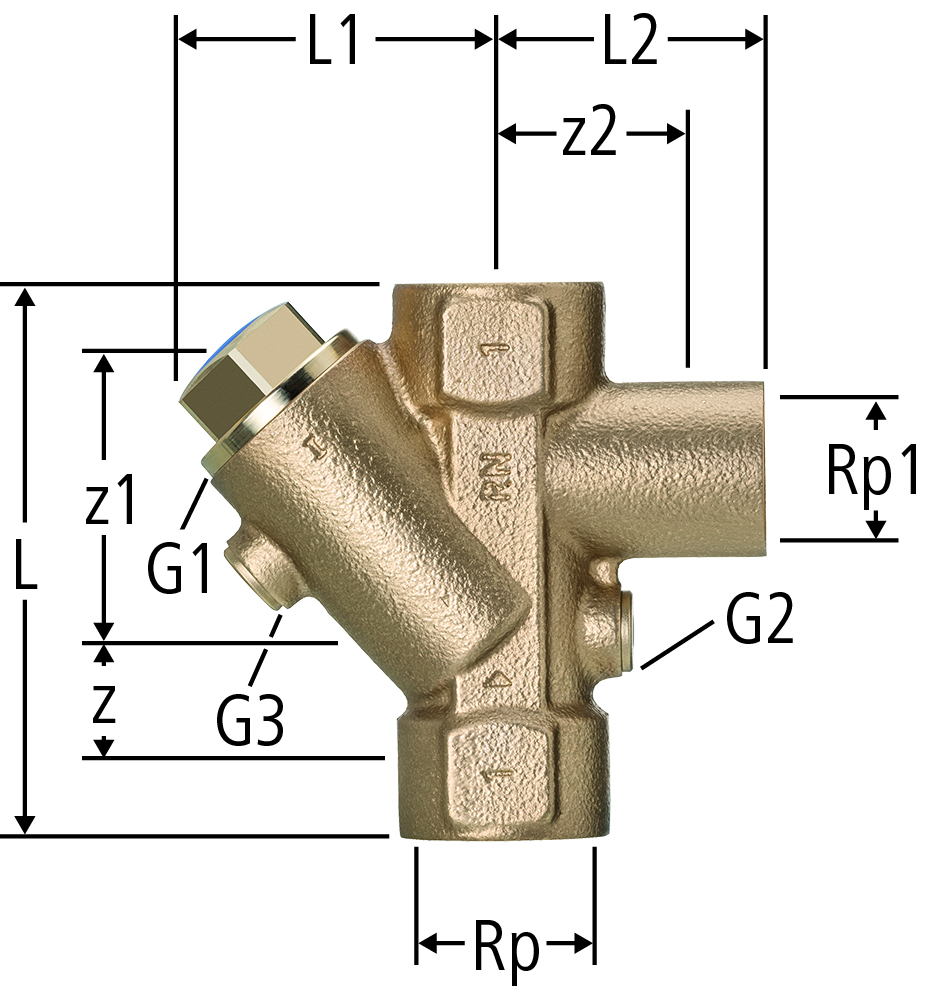

| Rp | Rp1 | G1 | G2 | G3 | z | z1 | z2 | L | L1 | L2 | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | ¾ | ¼ | ¼ | 17 | 41 | 29 | 87 | 46 | 44 | 9.0 | ¾ | 15106.05 |
| 01 | 1 | 614.574 | ||||
|
|
|||||||||||||||||||||
| 1 | ¾ | 1 | ¼ | ¼ | 18 | 48 | 35 | 100 | 61 | 50 | 14.5 | 1 | 15106.06 |
| 01 | 1 | 614.575 | ||||
|
|
|||||||||||||||||||||
| 1¼ | ¾ | 1¼ | ¼ | ¼ | 20 | 60 | 40 | 118 | 69 | 54 | 22.4 | 1¼ | 15106.07 |
| 01 | 1 | 614.576 | ||||
|
|
|||||||||||||||||||||
Indication
Pour le remplacement de l'élément de retenue dans les anciens clapets anti-retour EA (modèles des années 2005 à 2016) des dimensions Rp ½ à 1¼, seule peut être utilisée la pièce de rechange 15108 élément de retenue EA.
CAO / BIM
| Description | Clapet anti-retour EA |
| Taille |
|
| Numéro d’article |
15106.05
|
