80189 Optipress-Aquaplus-Clapet anti-retour EA
PN 16.0

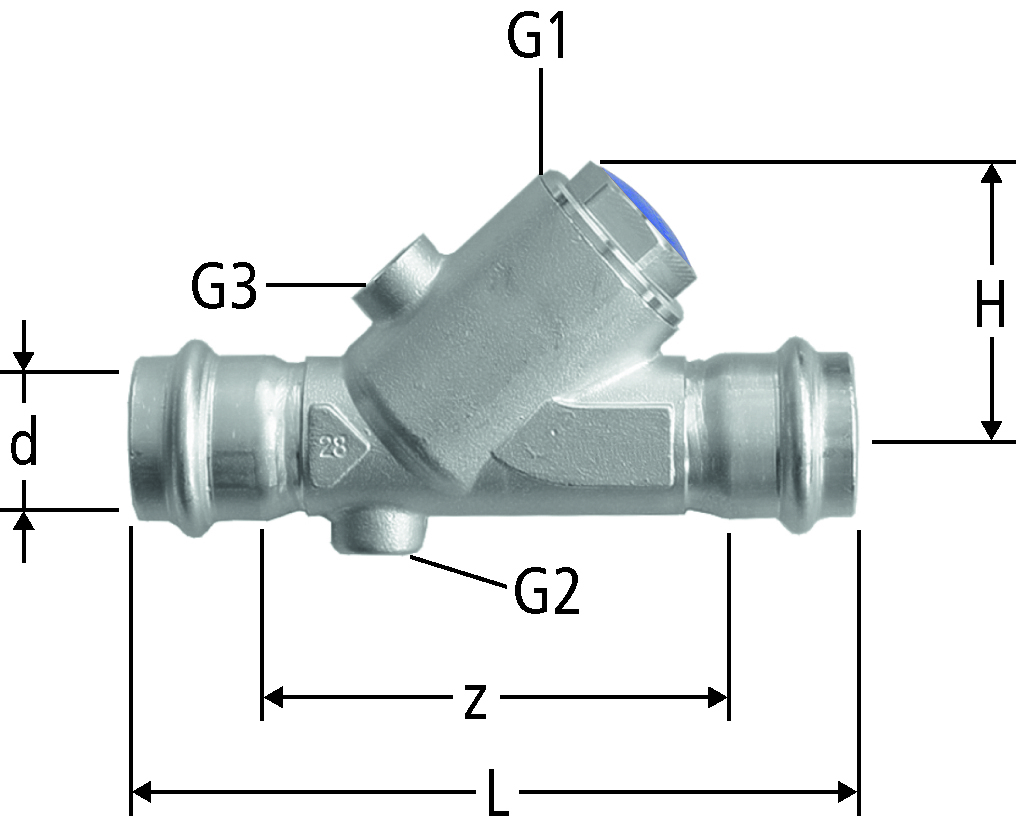

| G1 | G2 | G3 | d | z | L | H | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | ¼ | 15 | 58 | 103 | 41 | 4.8 | 15 | 80189.22 |
| 20 | 1 | 614.842 | ||||
|
|
|||||||||||||||||
| ½ | ¼ | ¼ | 18 | 68 | 111 | 41 | 5.5 | 18 | 80189.23 |
| 20 | 1 | 614.843 | ||||
|
|
|||||||||||||||||
| ¾ | ¼ | ¼ | 22 | 78 | 125 | 46 | 10.6 | 22 | 80189.24 |
| 20 | 1 | 614.844 | ||||
|
|
|||||||||||||||||
| 1 | ¼ | ¼ | 28 | 89 | 137 | 59 | 15.9 | 28 | 80189.25 |
| 20 | 1 | 614.845 | ||||
|
|
|||||||||||||||||
| 1¼ | ¼ | ¼ | 35 | 107 | 159 | 67 | 27.5 | 35 | 80189.26 |
| 20 | 1 | 614.846 | ||||
|
|
|||||||||||||||||
| 1½ | ¼ | ¼ | 42 | 121 | 193 | 78 | 40.7 | 42 | 80189.27 |
| 20 | 1 | 614.847 | ||||
|
|
|||||||||||||||||
| 2 | ¼ | ¼ | 54 | 146 | 226 | 90 | 62.0 | 54 | 80189.28 |
| 20 | 1 | 614.848 | ||||
|
|
|||||||||||||||||
Indication
Pour le remplacement de l'élément de retenue dans les anciens clapets anti-retour EA (modèles des années 2005 à 2016) des dimensions Rp ½ à 1¼, seule peut être utilisée la pièce de rechange 15108 élément de retenue EA.
CAO / BIM
| Description | Optipress-Aquaplus-Clapet anti-retour EA |
| Taille |
|
| Numéro d’article |
80189.22
|
