81163 Optipress-Aquaplus-Clapet anti-retour EA
PN 16.0

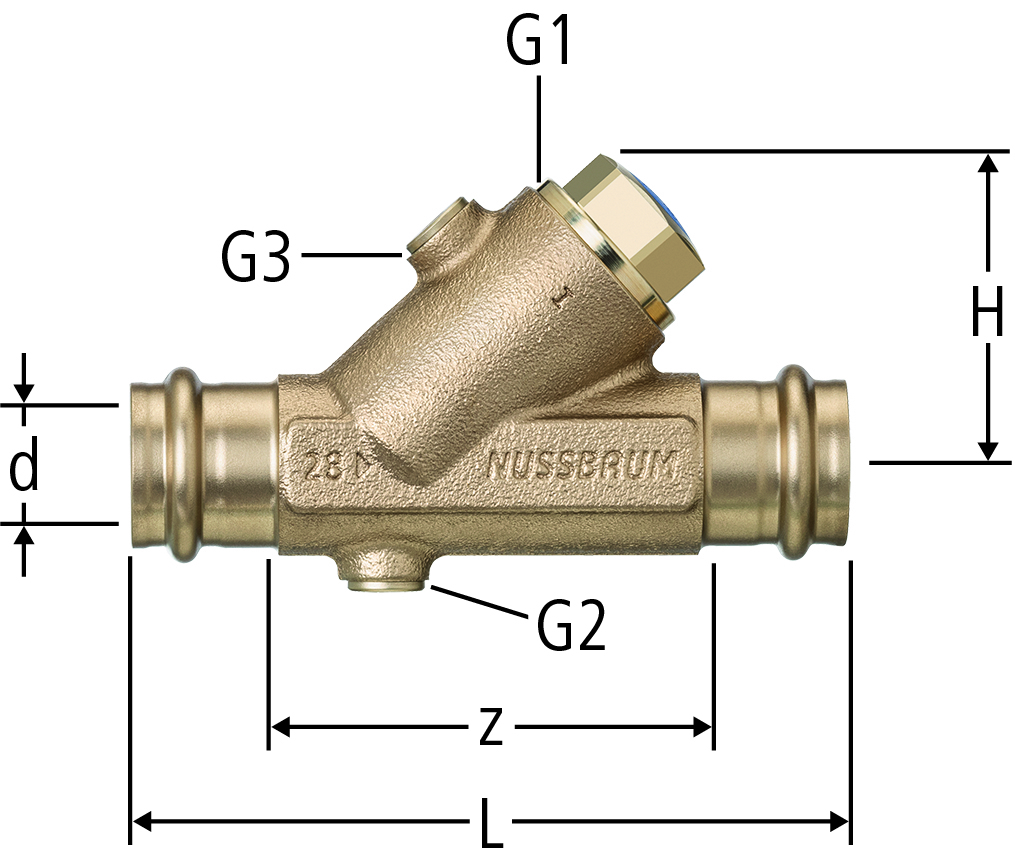

| G1 | G2 | G3 | d | z | L | H | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | ¼ | 15 | 61 | 105 | 41 | 4.8 | 15 | 81163.22 |
| 20 | 1 | 614.842 | ||||
|
|
|||||||||||||||||
| ½ | ¼ | ¼ | 18 | 61 | 105 | 41 | 5.5 | 18 | 81163.23 |
| 20 | 1 | 614.843 | ||||
|
|
|||||||||||||||||
| ¾ | ¼ | ¼ | 22 | 78 | 126 | 47 | 10.6 | 22 | 81163.24 |
| 20 | 1 | 614.844 | ||||
|
|
|||||||||||||||||
| 1 | ¼ | ¼ | 28 | 87 | 135 | 59 | 15.9 | 28 | 81163.25 |
| 20 | 1 | 614.845 | ||||
|
|
|||||||||||||||||
| 1¼ | ¼ | ¼ | 35 | 103 | 155 | 67 | 27.5 | 35 | 81163.26 |
| 20 | 1 | 614.846 | ||||
|
|
|||||||||||||||||
| 1½ | ¼ | ¼ | 42 | 113 | 185 | 78 | 40.7 | 42 | 81163.27 |
| 20 | 1 | 614.847 | ||||
|
|
|||||||||||||||||
| 2 | ¼ | ¼ | 54 | 135 | 215 | 90 | 62.0 | 54 | 81163.28 |
| 20 | 1 | 614.848 | ||||
|
|
|||||||||||||||||
Indication
Pour le remplacement de l'élément de retenue dans les anciens clapets anti-retour EA (modèles des années 2005 à 2016) des dimensions Rp ½ à 1¼, seule peut être utilisée la pièce de rechange 15108 élément de retenue EA.
CAO / BIM
| Description | Optipress-Aquaplus-Clapet anti-retour EA |
| Taille |
|
| Numéro d’article |
81163.22
|
