15087 Disconnecteur BA
à brides pour eau jusqu'à 65 °C pression de service max. 10 bar, avec brides pivotantes en acier inoxydable, brides selon EN 1092 - PN 16, avec 2 joints de bride Klinger PN 10/16
PN 10.0

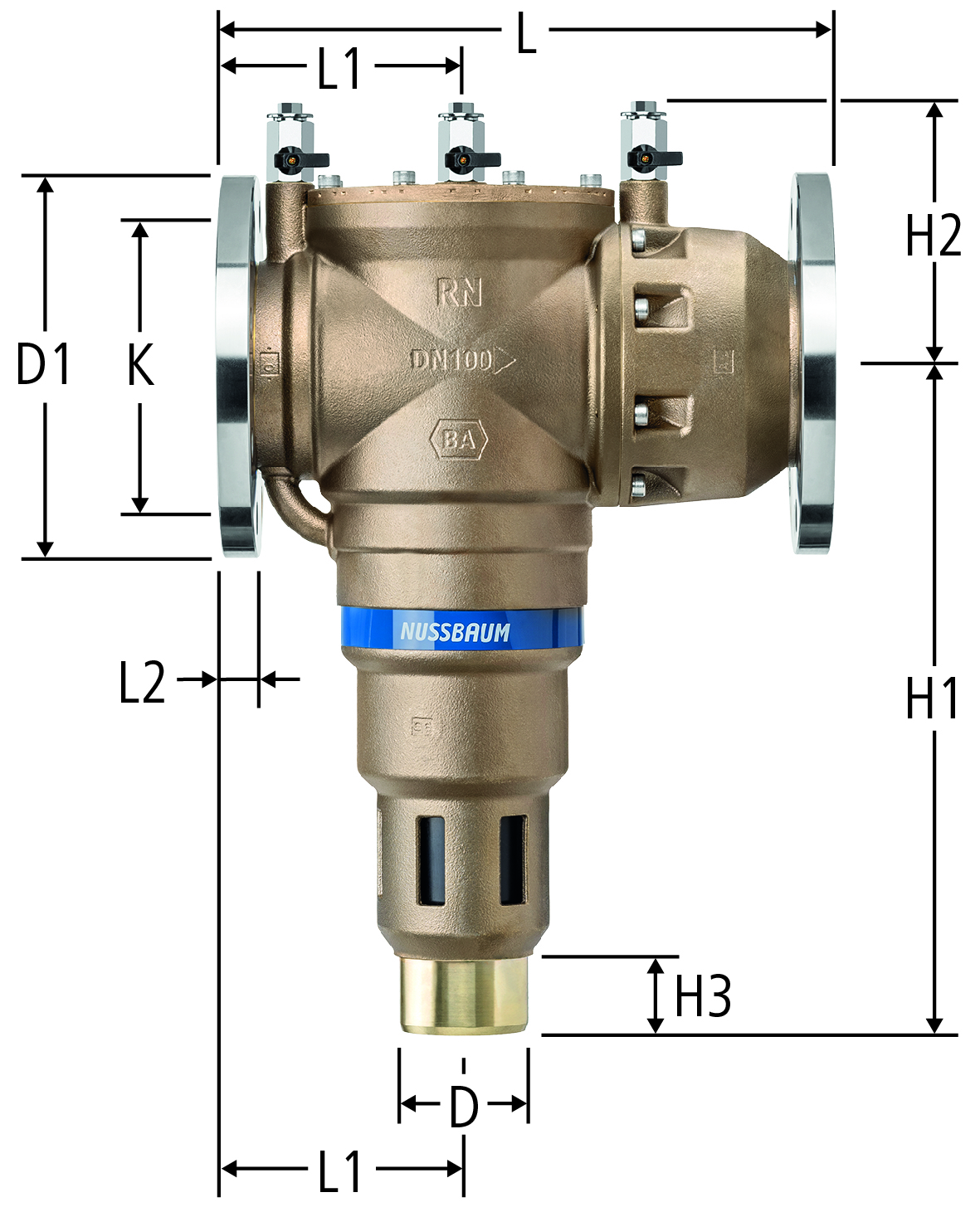

| DN | L | L1 | L2 | H1 | H2 | H3 | D | D1 | N | K | kg | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 330 | 138 | 19 | 360 | 134 | 44 | 75 | 185 | 8x Ø18 | 145 | 20 | 36 | 65 | 15087.23 |
| 01 | 1 | 715.137 | ||||
|
|
||||||||||||||||||||||
| 80 | 350 | 138 | 19 | 370 | 141 | 44 | 75 | 200 | 8x Ø18 | 160 | 22 | 55 | 80 | 15087.24 |
| 01 | 1 | 715.138 | ||||
|
|
||||||||||||||||||||||
| 100 | 350 | 138 | 21 | 382 | 153 | 44 | 75 | 220 | 8x Ø18 | 180 | 26 | 85 | 100 | 15087.25 |
| 01 | 1 | 715.141 | ||||
|
|
||||||||||||||||||||||
N = Nombre de trous x diamètre
Les disconnecteurs de construction BA doivent faire l'objet d'un contrôle et d'un entretien conformément aux directives SSIGE W3/C2.
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne. Si les débits d'écoulement ne peuvent pas être absorbés, il est possible d'installer sur l'écoulement de la chambre intermédiaire un contacteur commandant un signal.
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
