15090 Disconnecteur CA
avec raccords à écrou mobile pression de service min. 1.5 bar pour eau jusqu'à 60 °C
PN 10.0

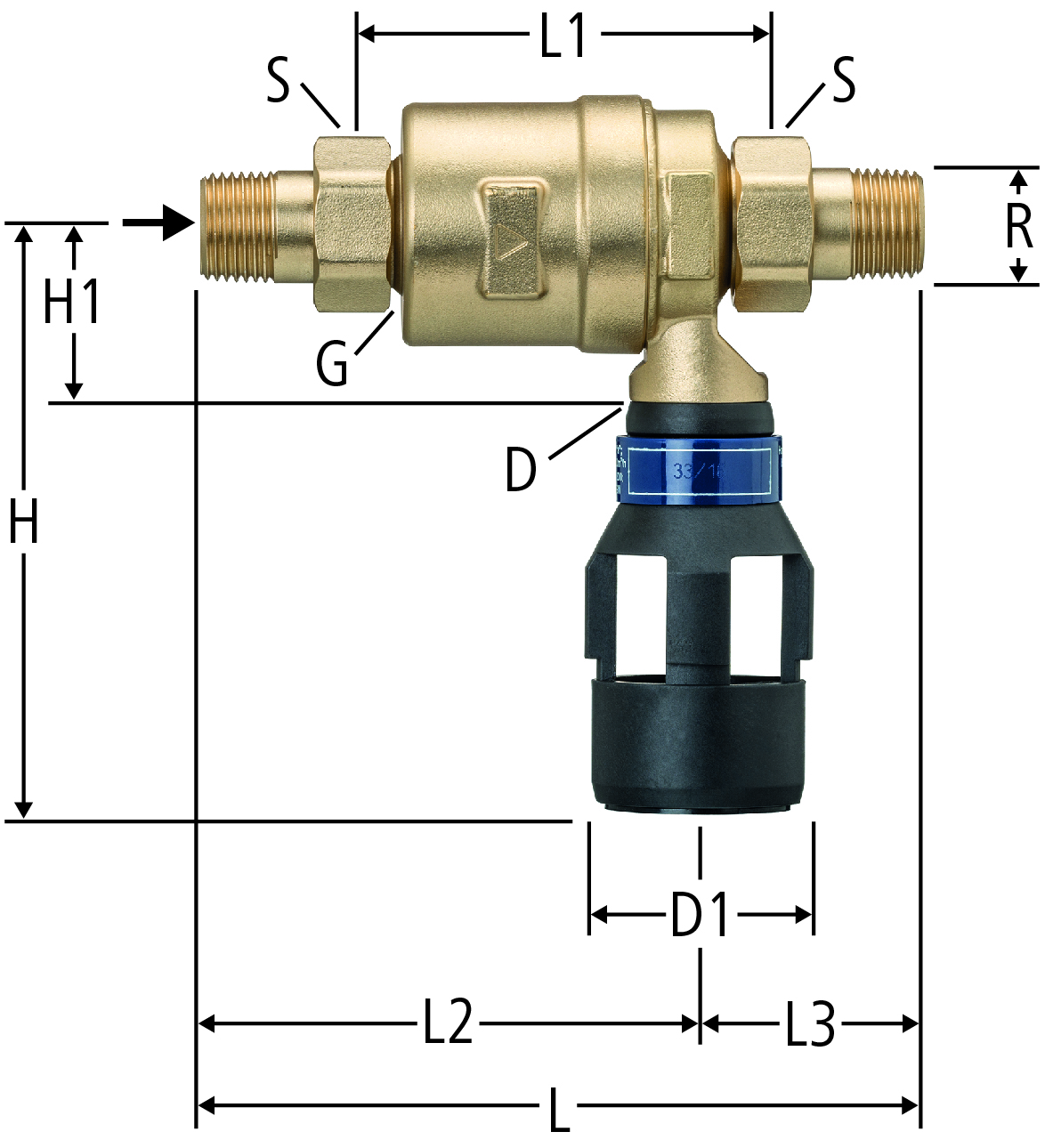

| R | G | L | L1 | L2 | L3 | H | H1 | D | D1 | S | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 134 | 80 | 94 | 42 | 109 | 41 | 24 | 40 | 23 | 22 | ½ | 15090.04 |
| 01 | 1 | 615.313 | ||||
|
|
|||||||||||||||||||||
| ¾ | 1 | 142 | 80 | 99 | 43 | 109 | 41 | 24 | 40 | 29 | 22 | ¾ | 15090.05 |
| 01 | 1 | 615.314 | ||||
|
|
|||||||||||||||||||||
Indication
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne. Si les débits d'écoulement ne peuvent pas être absorbés, il est possible d'installer sur l'écoulement de la chambre intermédiaire un contacteur 23336 commandant un signal.
CAO / BIM
| Description | Disconnecteur CA |
| Taille |
|
| Numéro d’article |
15090.04
|
