81167 Optipress-Aquaplus-Garniture de sûreté
soupape de sûreté réglage 6 bar comprenant: clapet anti-retour 81164 et soupape de sûreté 13000
PN 16.0

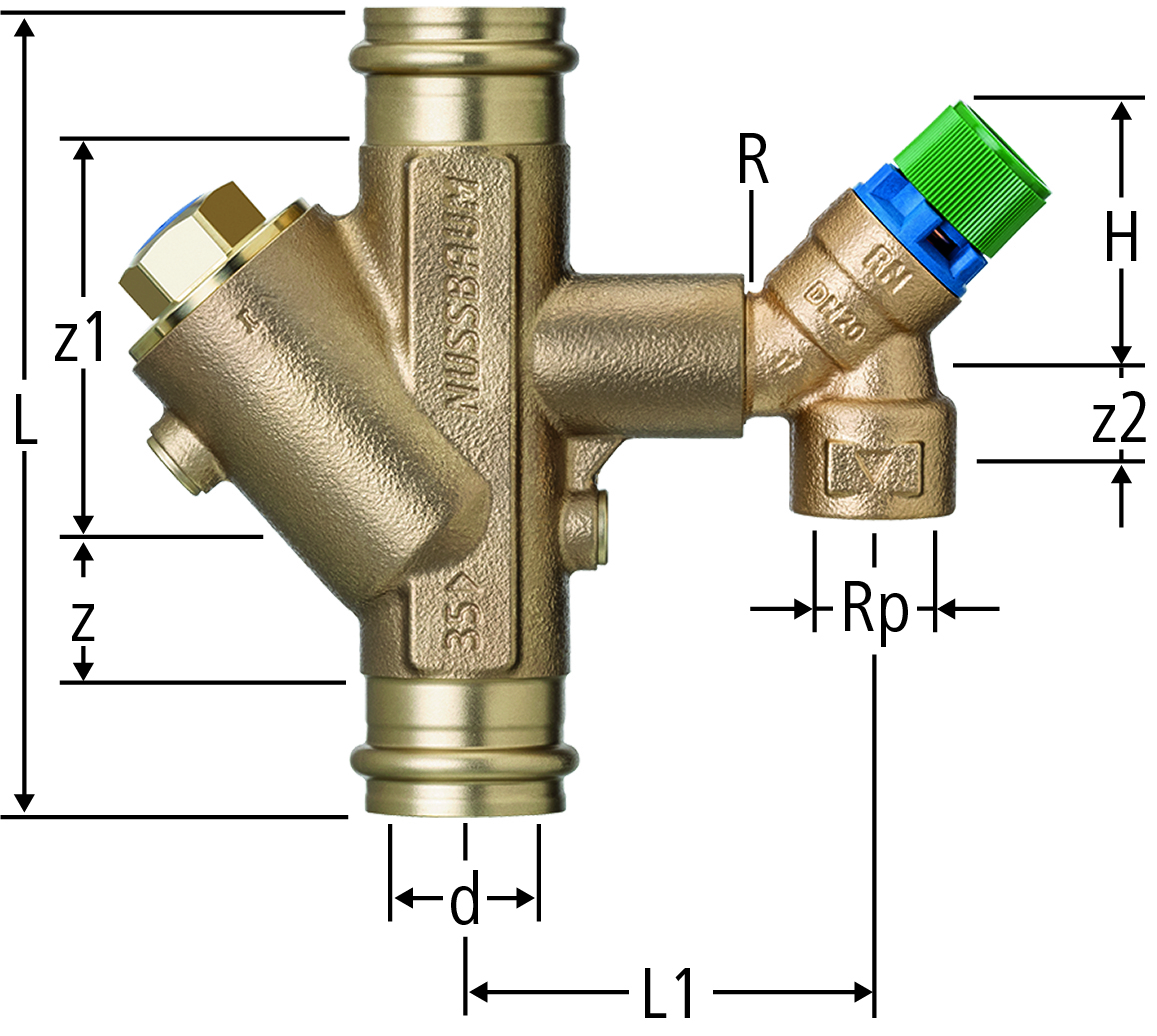

| Rp | R | d | z | z1 | z2 | L | L1 | H | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | 22 | 19 | 59 | 15 | 126 | 70 | 50 | 10.6 | 22 x ¾ | 81167.24 |
| 20 | 1 | 612.174 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | 28 | 22 | 65 | 15 | 135 | 75 | 50 | 15.9 | 28 x ¾ | 81167.25 |
| 20 | 1 | 612.175 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | 35 | 24 | 79 | 15 | 155 | 80 | 50 | 27.5 | 35 x ¾ | 81167.26 |
| 20 | 1 | 612.176 | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 35 | 24 | 79 | 15 | 155 | 80 | 87 | 27.5 | 35 x 1 | 81167.30 |
| 20 | 1 | 612.176 | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 42 | 29 | 84 | 15 | 185 | 80 | 87 | 40.7 | 42 x 1 | 81167.27 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||||
CAO / BIM
| Description | Optipress-Aquaplus-Garniture de sûreté |
| Taille |
|
| Numéro d’article |
81167.24
|
