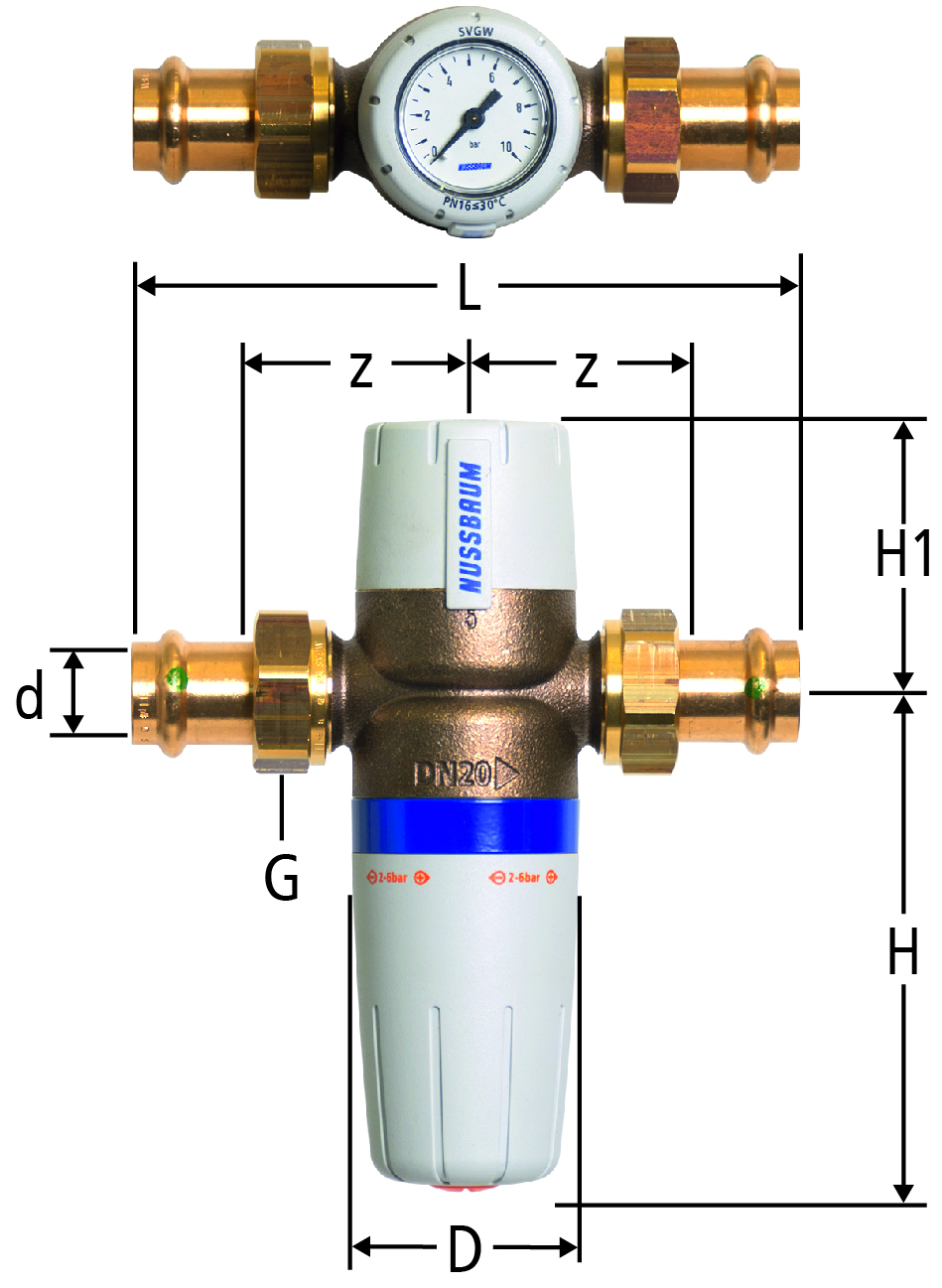

11002 Réducteur de pression avec raccords à écrou mobile Optipress-Aquaplus 92021
plage de réglage de 2 à 6 bar pression secondaire standard réglée à 4 bar pour eau jusqu'à 30 °C inclus manomètre
PN 16.0
| G | d | z | L | H | H1 | D | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 15 | 52 | 148 | 123 | 66 | 56 | 3.48 | 15 | 11002.22 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | 18 | 55 | 154 | 123 | 66 | 56 | 3.48 | 18 | 11002.23 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||
| 1 | 22 | 58 | 163 | 123 | 66 | 56 | 4.5 | 22 | 11002.24 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 28 | 68 | 183 | 123 | 66 | 56 | 5.52 | 28 | 11002.25 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||
| 1½ | 35 | 78 | 207 | 177 | 77 | 69 | 13.2 | 35 | 11002.26 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||
| 1¾ | 42 | 95 | 261 | 177 | 77 | 69 | 16.2 | 42 | 11002.27 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||
| 2⅜ | 54 | 101 | 281 | 177 | 77 | 69 | 21.6 | 54 | 11002.28 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||
CAO / BIM
| Description | Réducteur de pression avec raccords à écrou mobile Optipress-Aquaplus 92021 |
| Taille |
|
| Numéro d’article |
11002.22
|
