12102 Redfil rinçage à contre-courant
avec raccords à écrou mobile Optipress-Aquaplus 92021 réducteur de pression combiné avec filtre fin rinçage à contre-courant, avec boîtier de raccordement en bronze 12085 pression secondaire standard réglée à 4 bar, plage de réglage 1.5 à 6 bar pression de service min. 3 bar, pour eau jusqu'à 30 °C godet en polyamide et cartouche filtrante 90 microns en acier inoxydable
PN 16.0

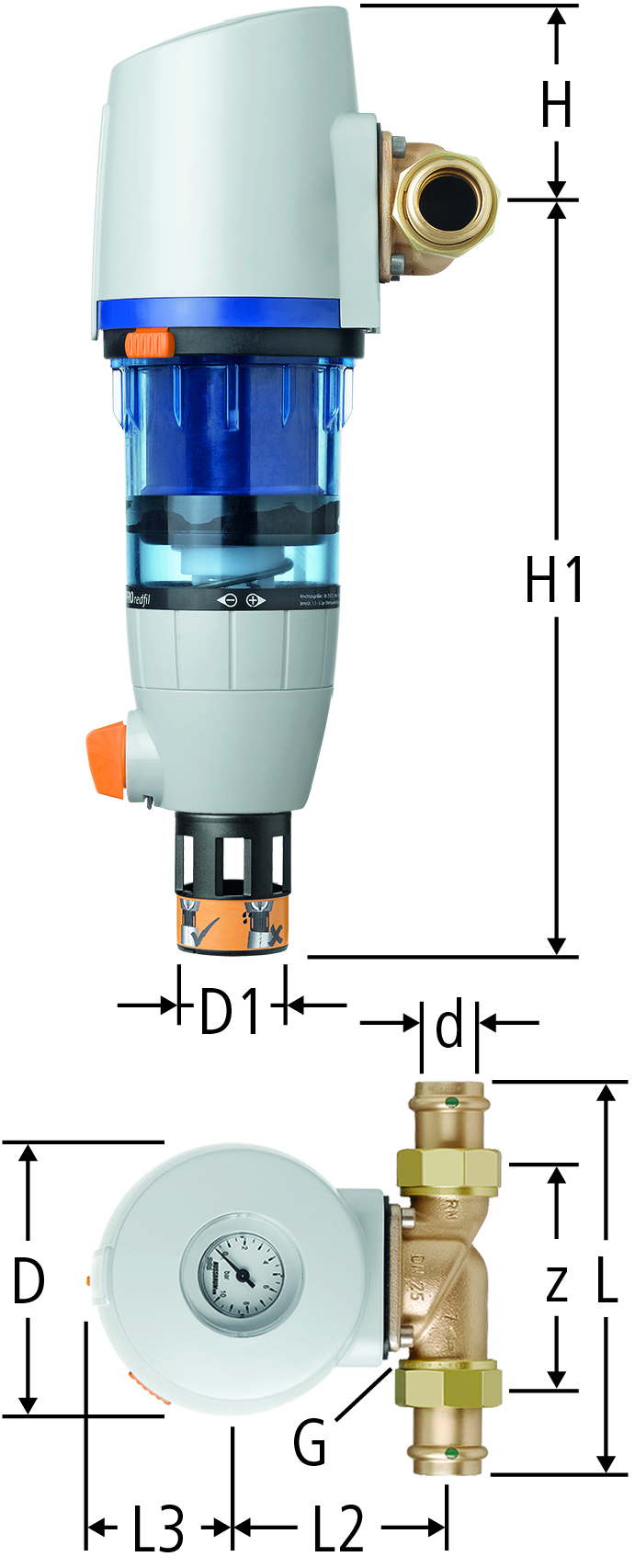

| G | d | z | L | L2 | L3 | H | H1 | D | D1 | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 28 | 136 | 183 | 97 | 69 | 92 | 342 | 127 | 50 | 6 | 28 | 12102.25 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 1½ | 35 | 156 | 207 | 97 | 69 | 92 | 342 | 127 | 50 | 7.2 | 35 | 12102.26 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 1¾ | 42 | 189 | 261 | 135 | 83 | 106 | 385 | 160 | 50 | 12 | 42 | 12102.27 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 2⅜ | 54 | 201 | 281 | 138 | 83 | 106 | 385 | 160 | 50 | 13.2 | 54 | 12102.28 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
Lors de l'installation d'un filtre fin, rinçage à contre-courant, prévoir la possibilité d'un raccordement à l'écoulement.
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
CAO / BIM
| Description | Redfil rinçage à contre-courant |
| Taille |
|
| Numéro d’article |
12102.25
|
