Fiche technique - Robinet droit à brides
261.0.015 / V1

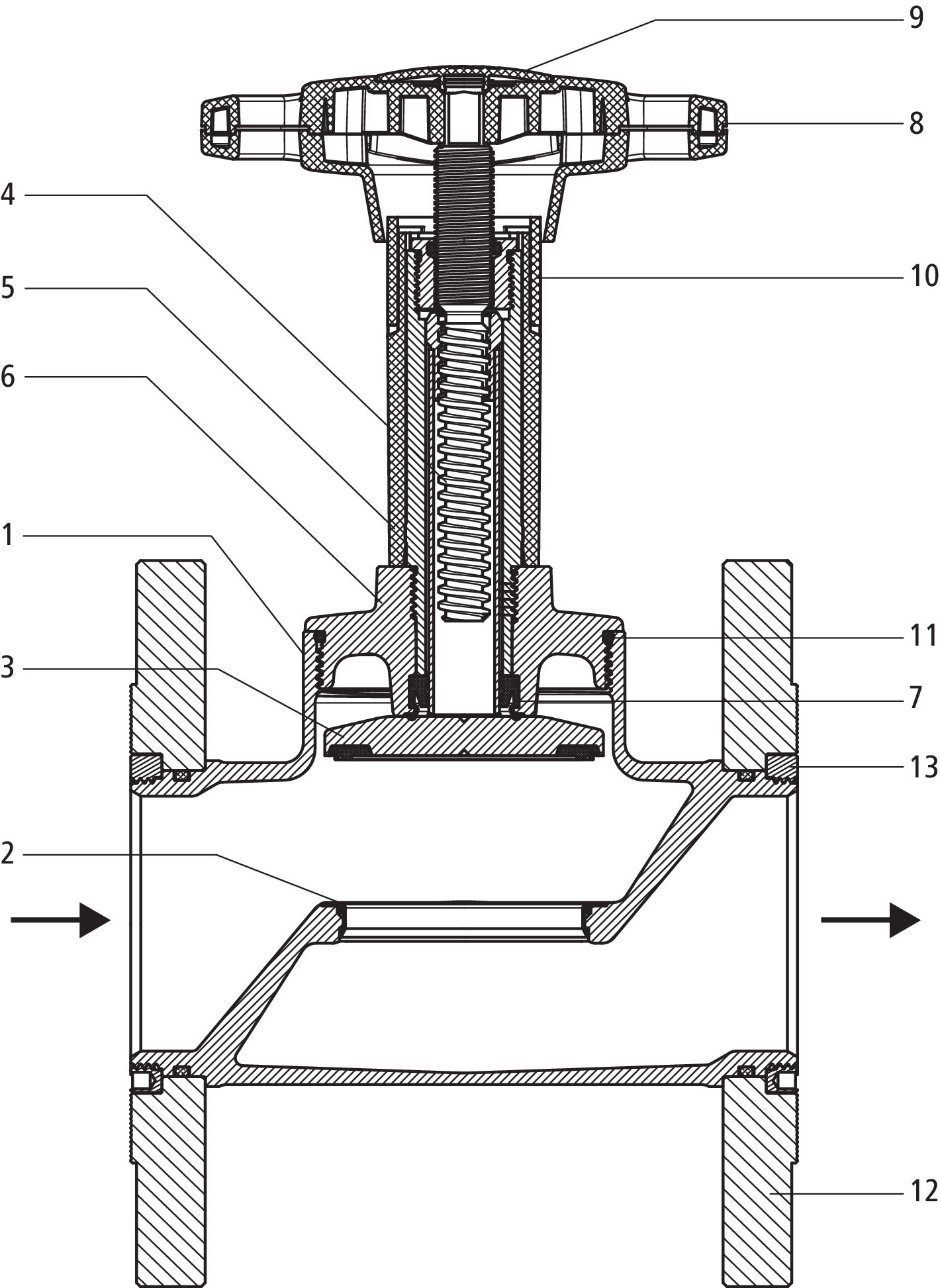

1 Structure du produit et matériaux
|
1 |
Corps |
Bronze CC246E |
|
2 |
Siège |
Acier inoxydable 1.4401 |
|
3 |
Clapet porte-joint |
Acier inoxydable/EPDM |
|
4 |
Tige |
Laiton |
|
5 |
Tête |
Laiton/matière synthétique |
|
6 |
Pièce intermédiaire à filetage |
1 … 2": Laiton CW724R 2½ … 4": Acier inoxydable 1.4401 |
|
7 |
Manchette axiale |
EPDM |
|
8 |
Volant |
Matière synthétique |
|
9 |
Plaquette pour volant |
Matière synthétique |
|
10 |
Indicateur de position |
Matière synthétique |
|
11 |
Joint torique |
EPDM |
|
12 |
Bride |
Acier inoxydable 1.4401 |
|
13 |
Ecrou annulaire |
Laiton CW724R |
