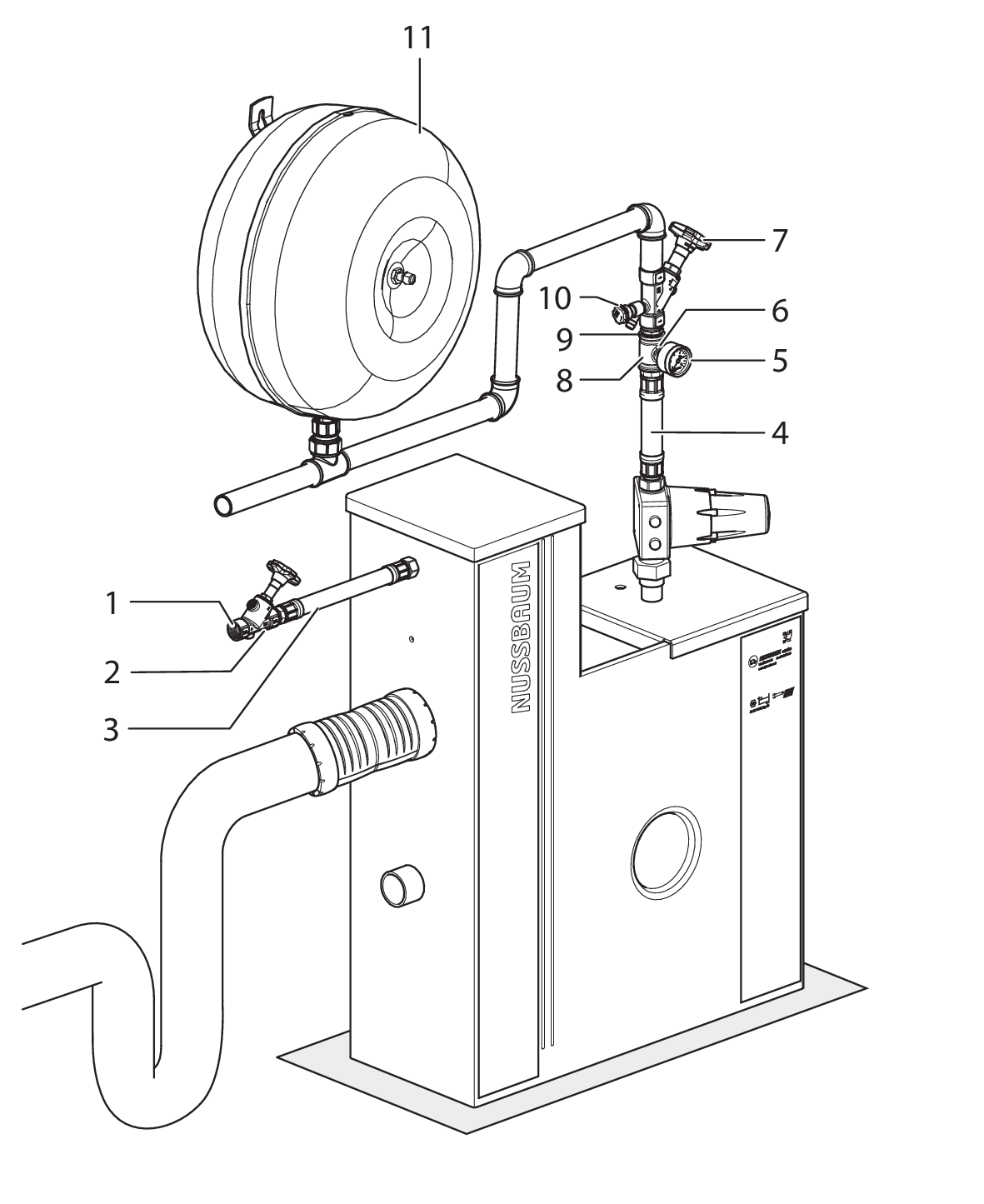

Fiche technique - Station de séparation et de sécurité AB4

1

En cas de besoin: Réducteur de pression (max. 4 bar) et filtre fin (seuil de filtration 90 μm) à l’avant de la station de séparation et de sécurité

2

Robinet oblique ¾" (22100.05) avec bouchon de fermeture (22072.02)

3

Tuyau renforcé ¾"

4

Tuyau renforcé 1"

5

Manomètre (66051.22)

6

Réduction Optifitt-Serra ½" × ¼" (90024.22)

7

Robinet KRV 1" (22130.06)

8

Té réduit Optifitt-Serra 1" × ½" × 1" (90012.28)

9

Mamelon double Optifitt-Serra 1" (90025.06)

10

Robinet de rinçage ¼" (22065.02)

11

Vase d’expansion sous pression (en option, p. ex. 15071.22 ou variante spéciale)
