Instructions de montage (système) - Assemblage Optiflex-Flowpress
3.1 Réaliser un assemblage Optiflex-Flowpress
La condition nécessaire pour bénéficier de la sécurité système d’une installation Optiflex réside dans l’utilisation exclusive de composants système Optiflex (voir 👉 Garantie Nussbaum).
Outillage et accessoires nécessaires:
-
Cisaille spéciale 87092.31 ou 87094.31 pour tuyaux de Ø 16, 20 et 25 mm
-
Coupe-tube 87089.21 ou 87089.31 pour tuyaux de Ø 32, 40, 50 et 63 mm

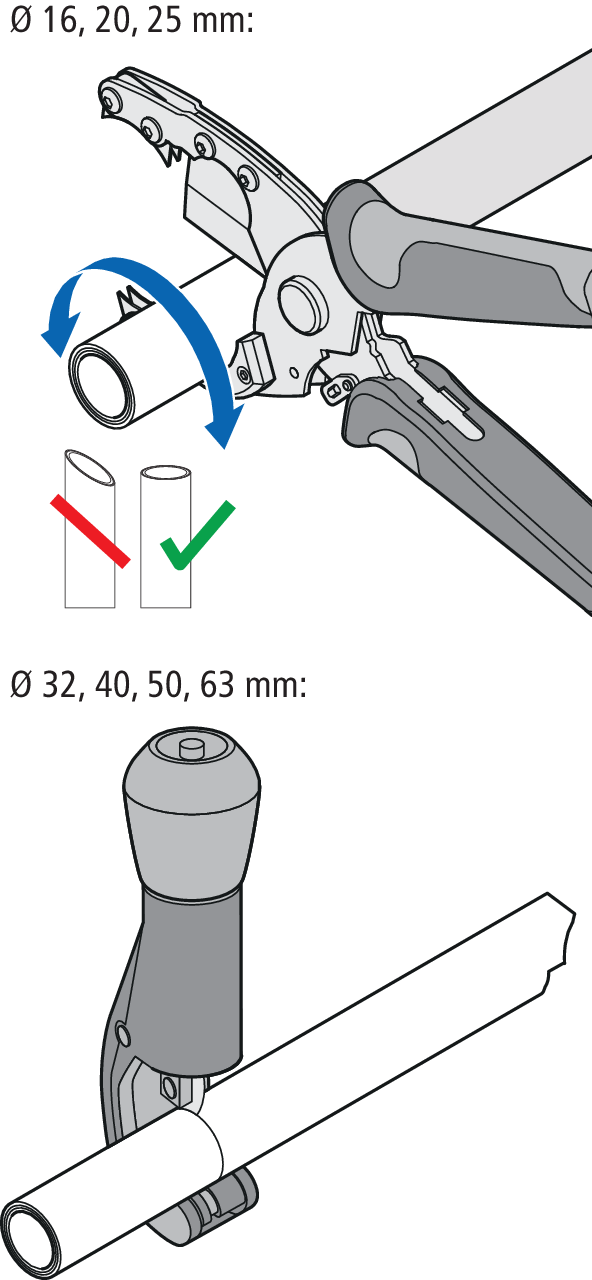

- Se servir de la cisaille spéciale pour couper à angle droit les tuyaux de Ø 16, 20 ou 25 mm et la gaine de protection. Utiliser pour ce faire la section intérieure des lames. Utiliser le coupe-tube pour couper les tuyaux de Ø 32, 40, 50 et 63 mm.

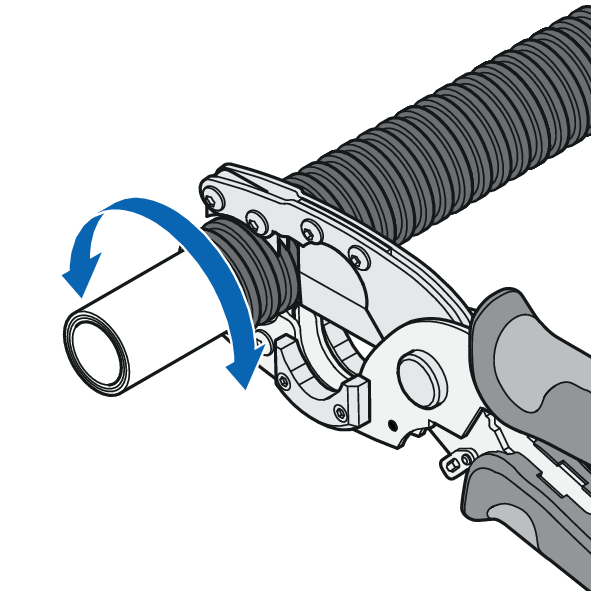

- Se servir de la cisaille spéciale pour couper la gaine de protection. Utiliser pour ce faire le coupe-gaine de protection.
- Vérifier que le bout du tuyau n’est pas abîmé et qu’il ne comporte pas de saletés.

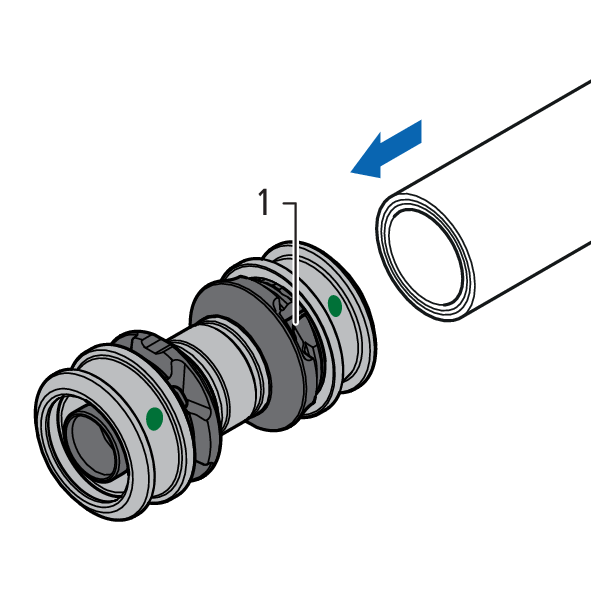

- Engager le tuyau dans le raccord jusqu’à ce que le bout du tuyau soit visible dans la fenêtre (1).
- Tenir compte de la notice d’utilisation de la pince à sertir.

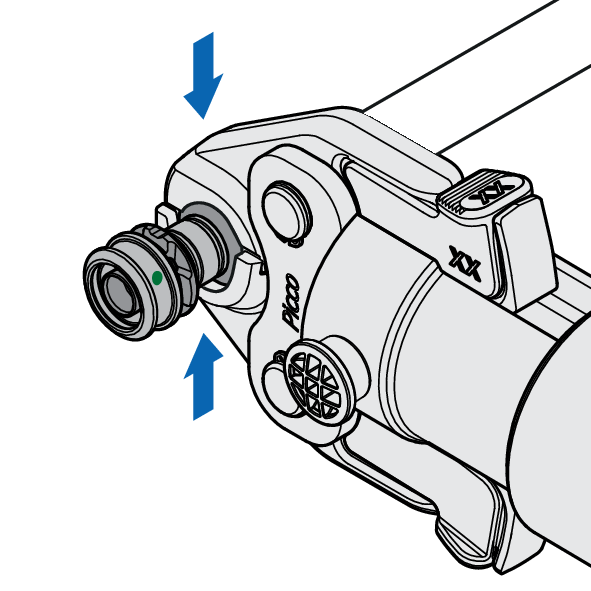

- Ouvrir la mâchoire et la placer à angle droit sur le raccord à sertir.

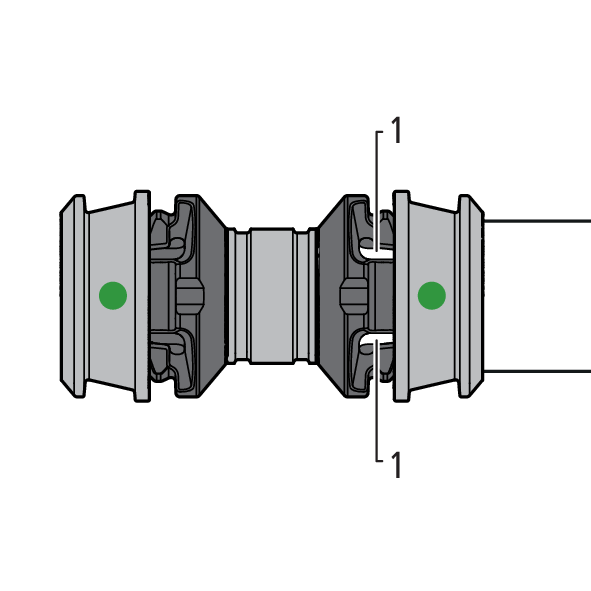

- Vérifier la profondeur d’emboîtement dans la fenêtre (1).
- Démarrer l’opération de sertissage. Le sertissage s’opère automatiquement.
3.2 Essai de pression
Il faut effectuer un essai de pression avant la mise en service. Lors des essais d’étanchéité des raccordements
Pour des informations détaillées sur l’essai de pression, se reporter au document
