Instructions de montage - Actuateur pour set servomoteur Easy-Matic

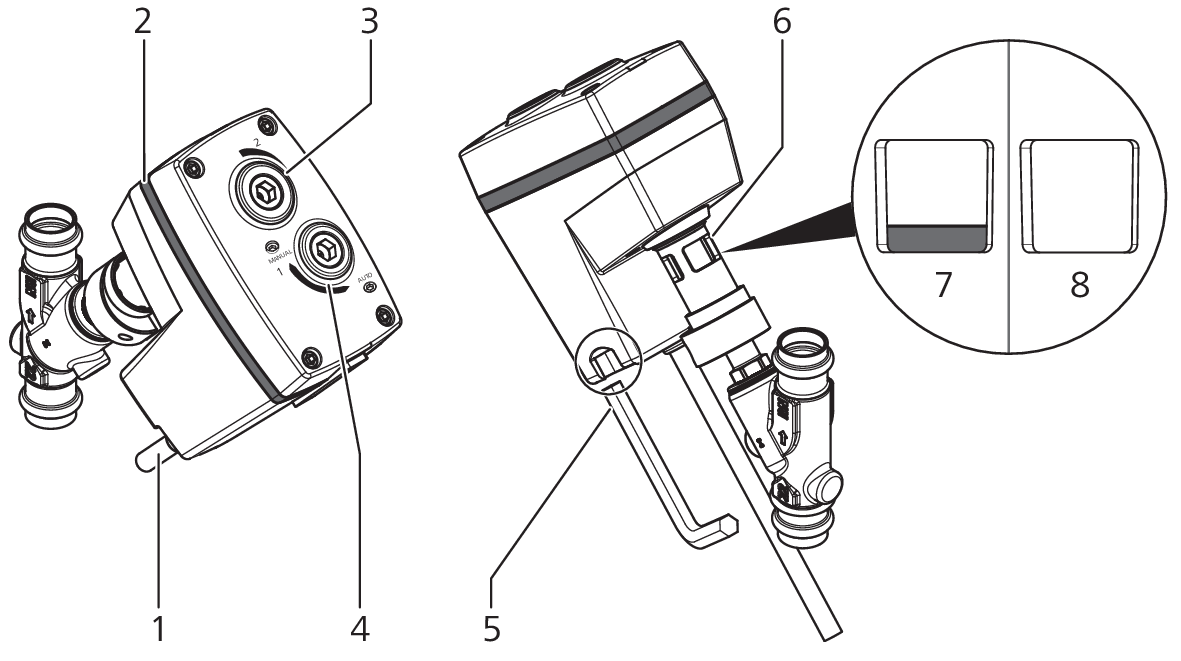

3.1 Structure de l’actuateur
|
1 |
Câble de branchement pour l’interface de contrôle 23305 |
|
2 |
Bande lumineuse* |
|
3 |
Vis du robinet pour l’ouverture et la fermeture manuelle du robinet |
|
4 |
Vis de blocage pour changer de mode** |
|
5 |
Clé à six pans dans son support |
|
6 |
Connecteur 23315 avec indicateur de position mécanique |
|
7 |
Indicateur de position mécanique: robinet ouvert |
|
8 |
Indicateur de position mécanique: robinet fermé |
|
* |
S’allume pendant la fermeture et l’ouverture, en présence d’un avertissement ou d’une erreur, ou en mode [MANUAL]. |
|
** |
Mode [AUTO]: la vis de blocage est vissée à fond et le robinet est actionné par l’interface de contrôle Mode [MANUAL]: la vis de blocage est à ras et le robinet est actionné par la vis de robinet |
