5 Montage et mise en service

5.1 Conditions préalables au montage

Pour le montage du produit, il convient de tenir compte des conditions et remarques suivantes:

  • L’appareil ne doit jamais Ăªtre exposĂ© au gel.

  • L’appareil doit Ăªtre montĂ© avec son support mural, en position verticale. Pour permettre le raccordement le plus direct possible Ă  la robinetterie sanitaire, les raccords d’eau de l’appareil peuvent Ăªtre dirigĂ©s vers le haut ou vers le bas.

  • La robinetterie alimentĂ©e par l’appareil doit Ăªtre dotĂ©e du brise-jet spĂ©cial CSP 67200.90 (compatible avec la douille standard M22/24).

  • L’appareil doit Ăªtre accessible pour son utilisation et les opĂ©rations de maintenance.

  • Il faut qu’un robinet d’arrĂªt sĂ©parĂ© soit installĂ©.

  • Une exploitation optimale est garantie avec une pression de 0.1 Ă  0.4 MPa (1 Ă  4 bar).

  • Pour Ă©viter les dĂ©perditions de chaleur, il convient de rĂ©duire autant que possible la distance entre l’appareil et le point de soutirage.

  • Le prĂ©sent chauffe-eau instantanĂ© n’a pas besoin d’un clapet anti-retour pour Ăªtre sĂ»r dans son utilisation. Si un clapet anti-retour est quand mĂªme prĂ©vu, il peut Ăªtre montĂ© aussi bien sur la conduite d’alimentation en amont du chauffe-eau que sur la conduite d’eau chaude en aval du chauffe-eau.

5.2 Remarques sur la pose de tuyaux

Pour éviter que ne soient endommagés les tuyaux et préserver l’étanchéité des tuyaux montés, il convient de respecter les règles suivantes.

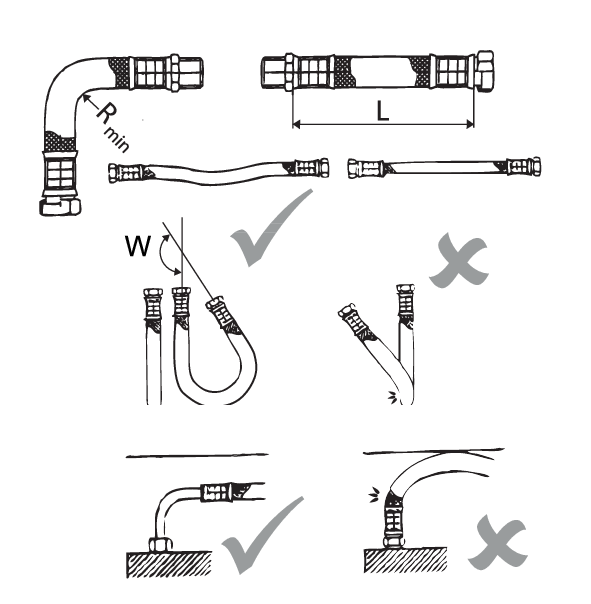

  • Le rayon de courbure minimal admissible Rmin des tuyaux renforcĂ©s (DN8) compris dans la livraison est de 27 mm.

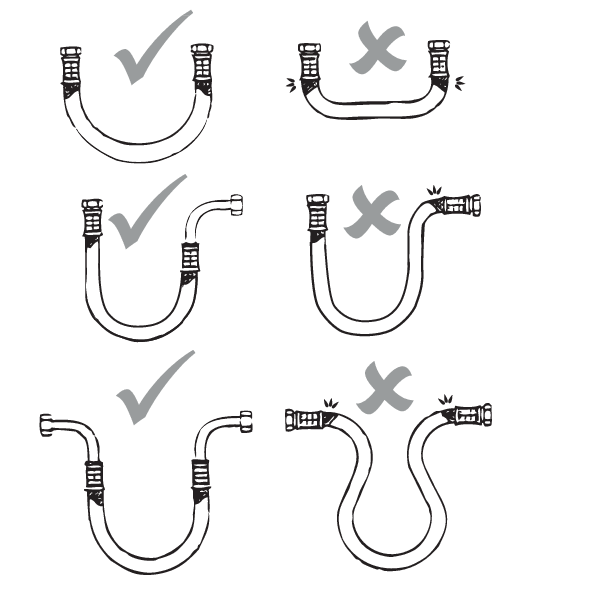

  • En cas de pose coudĂ©e, la longueur du tuyau doit Ăªtre suffisante pour former un coude ouvert. Autrement, le tuyau sera pliĂ© et endommagĂ© au niveau des raccords.

Angle de courbure W du tuyau

Longueur minimale de tuyau L

[°]

[mm]

0

60

90

140

180

180

360

260

  • Le tuyau peut subir de lĂ©gères variations de longueur lorsqu’il est sous pression ou chaud. Par consĂ©quent, les tuyaux rectilignes doivent Ăªtre posĂ©s de manière Ă  pouvoir absorber les variations de longueur.

  • Il ne faut pas torsionner ou plier le tuyau.

  • Le tuyau ne doit subir aucune contrainte de traction ou de compression de l‘extĂ©rieur, ni pendant le montage, ni en exploitation.

  • Il ne faut pas serrer davantage les raccords rigides (filetages mĂ¢les) après la fixation du deuxième raccord. Autrement, le tuyau se torsionne et peut subir des dommages.

5.3 Pose du support mural

Placer l’appareil de telle sorte que les raccords d’eau puissent Ăªtre raccordĂ©s directement aux raccords du robinet sanitaire. A cette fin, l’appareil peut aussi Ăªtre installĂ© tĂªte en bas, avec les raccords d’eau dirigĂ©s vers le bas.

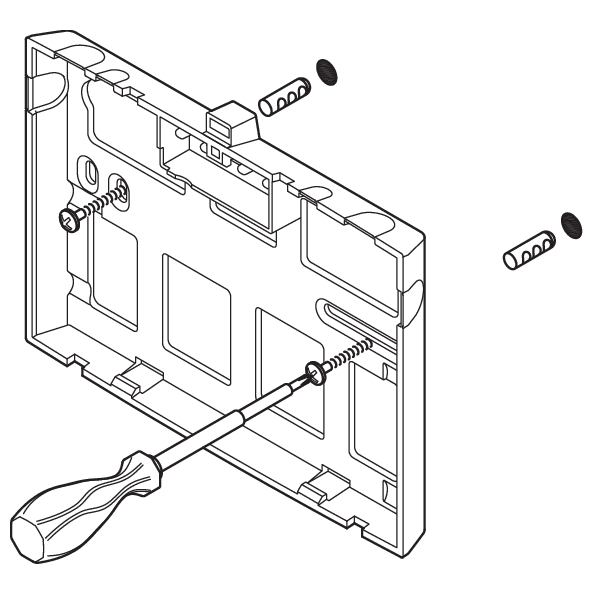

  1. Marquer les orifices et percer.
  2. Insérer les chevilles dans les trous percés. Fixer le support mural avec les vis.

5.4 Pose de l’appareil

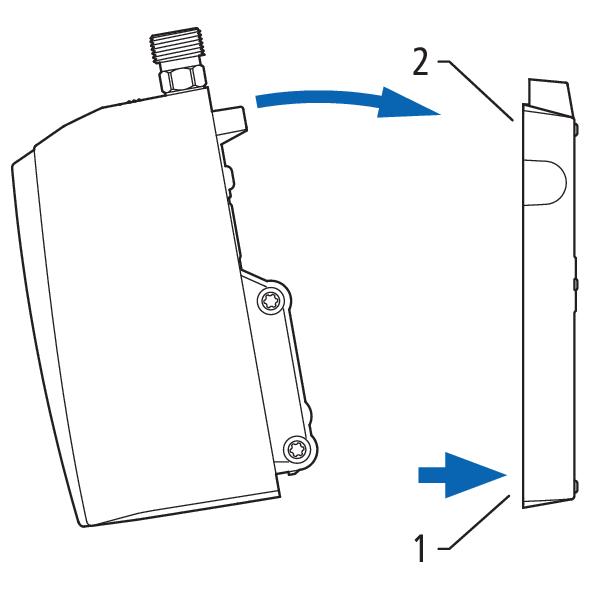

  • EmboĂ®ter l’appareil sur le support mural (1) et l’enclipser (2).

5.5 Dépose de l’appareil

Accessoires Ă  utiliser:

  • Tournevis de taille 5

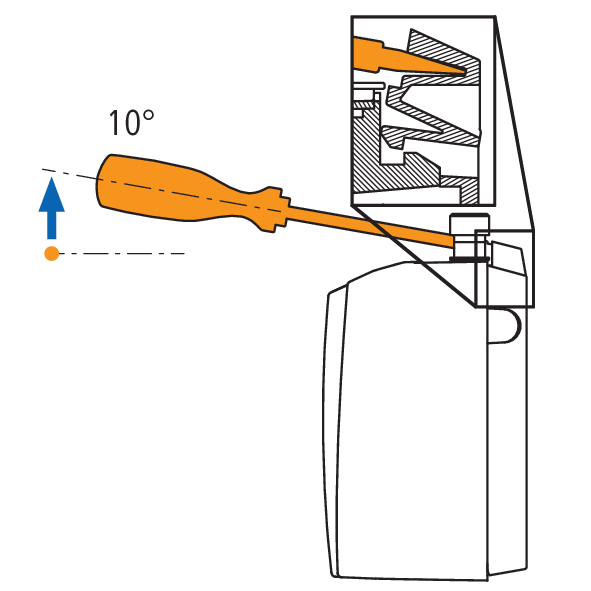

  1. Insérer le tournevis jusqu’en butée dans le verrouillage entre les raccords d’eau et le pousser légèrement vers le haut.

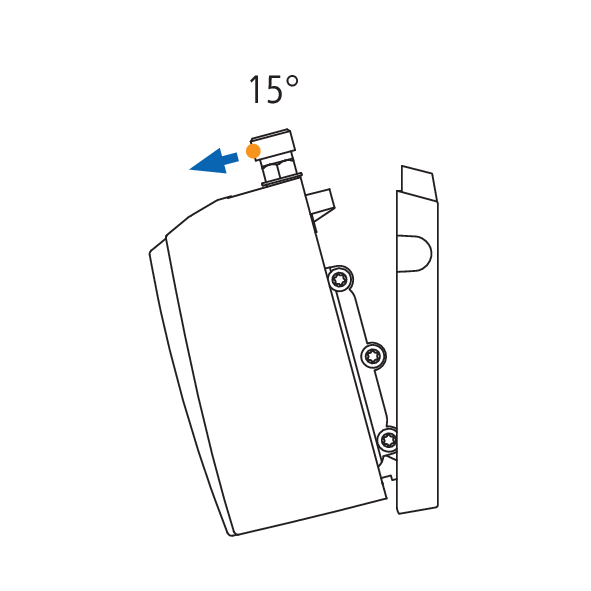

  2. Basculer l’appareil vers l’avant.

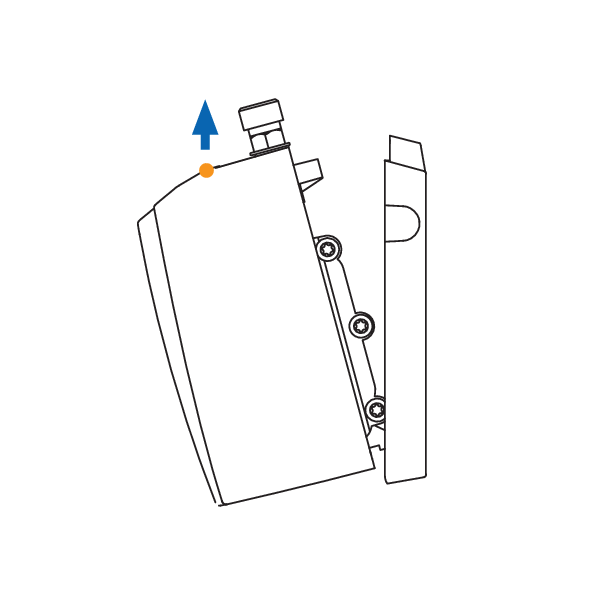

  3. Pousser l’appareil vers le haut pour le détacher du support mural.

5.6 DĂ©pose du cache

Sous le cache se trouvent la plaque signalétique et la vis de réglage servant à régler le débit d’eau.

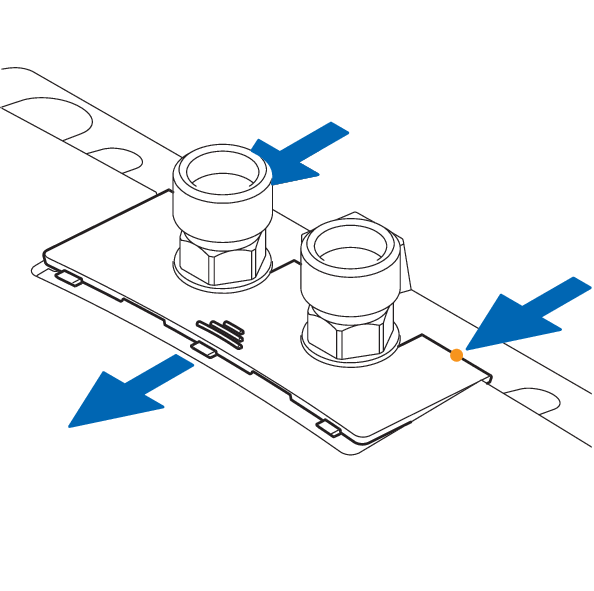

  1. Faire glisser le cache (1) sous les raccords d’eau en agissant sur la cannelure (2) en direction du support mural.

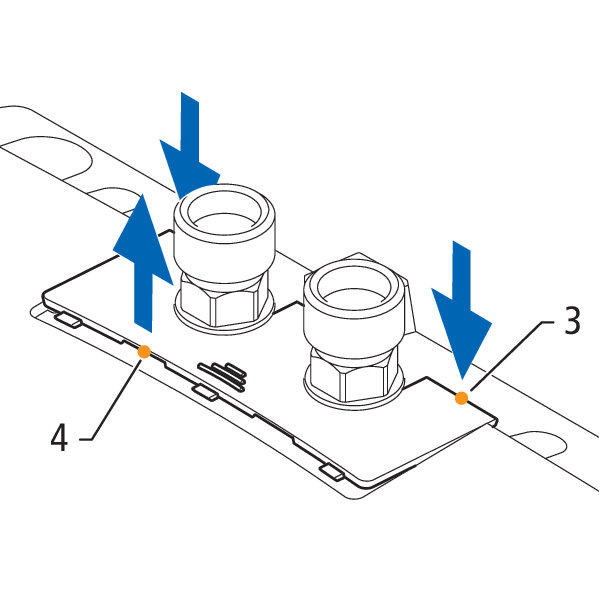

  2. Pousser les coins arrière (3) vers le bas, jusqu’à ce que le bord avant (4) se relève.
  3. Retirer le cache vers l’avant.

5.7 Raccordement des conduites d’eau

Pour le raccordement des conduites d’eau, l’appareil doit Ăªtre hors tension.

  1. Insérer le limiteur de débit (4) dans le raccord d’eau froide (5) (marquage bleu sur l’appareil).
  2. Insérer le tamis filtrant (3) dans le raccord d’eau froide (5).
  3. Visser la conduite d’alimentation (1) avec le joint (2) sur le raccord d’eau froide.
  4. Visser la conduite de sortie (7) avec le joint (2) sur le raccord d’eau chaude (6) (marquage rouge sur l’appareil).
  5. Après l’installation, purger l’appareil et contrĂ´ler l’étanchĂ©itĂ©, 👉 Purge de l’appareil et contrĂ´le de l’étanchĂ©itĂ©.

5.8 Purge de l’appareil et contrôle de l’étanchéité

L’appareil doit Ăªtre rempli et purgĂ© avant chaque remise en service, p. ex. après des rĂ©parations ou une purge en cas de risque de gel. La robinetterie doit Ăªtre remplie d’eau car autrement, l’appareil risque dâ€™Ăªtre endommagĂ©.

  1. S’assurer que l’appareil est débranché du secteur.
  2. Pour assurer une purge optimale, retirer le brise-jet spécial CSP de la robinetterie.
  3. Ouvrir et fermer plusieurs fois la soupape d’eau chaude de la robinetterie jusqu’à ce qu’il ne s’échappe plus d’air de la conduite.
  4. Vérifier de visu l’étanchéité de l’ensemble des raccords et fermetures.
  5. Remettre le brise-jet spécial CSP sur la robinetterie.

Acheter maintenant

5.9 Branchement de l’appareil sur le secteur

Les appareils de type MCX 3 et MCX 7 se distinguent par leur branchement sur le secteur. Les diverses étapes de montage sont décrites dans les sections suivantes:

5.9.1 MCX 3: Branchement de la fiche sur le secteur

Conditions:

  • L’appareil a Ă©tĂ© purgĂ© et est Ă©tanche, 👉 Purge de l’appareil et contrĂ´le de l’étanchĂ©itĂ©.
  • Les conduites d’eau sont rincĂ©es Ă  fond.
  • Une prise secteur T23 est en place.
  • L’appareil doit Ăªtre protĂ©gĂ© par un disjoncteur diffĂ©rentiel.
  • Le support mural doit Ăªtre correctement fixĂ© au mur, et l’appareil doit s’y trouver fermement encastrĂ©.
  • Le cĂ¢ble de branchement doit Ăªtre dans un Ă©tat impeccable.

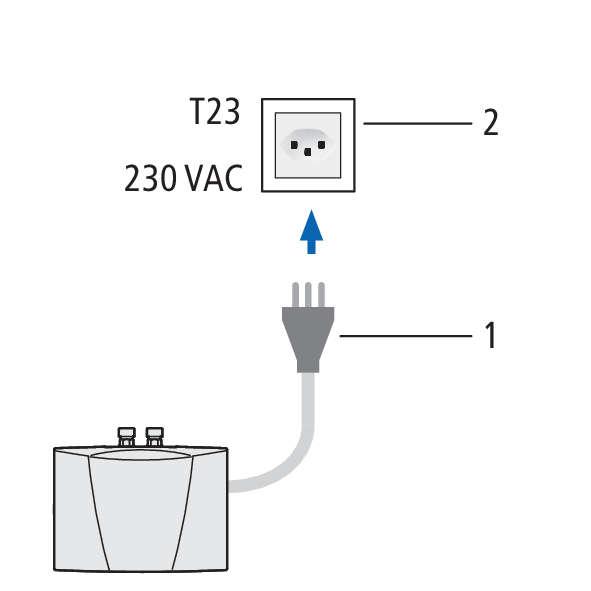

  1. InsĂ©rer la fiche (1) du cĂ¢ble de branchement dans une prise secteur T23 (2). Le fil de protection doit Ăªtre raccordĂ©.
  2. Ouvrir la robinetterie d’eau chaude et contrôler le fonctionnement de l’appareil.

5.9.2 MCX 7: Raccordement des fils du cĂ¢ble de branchement

Conditions:

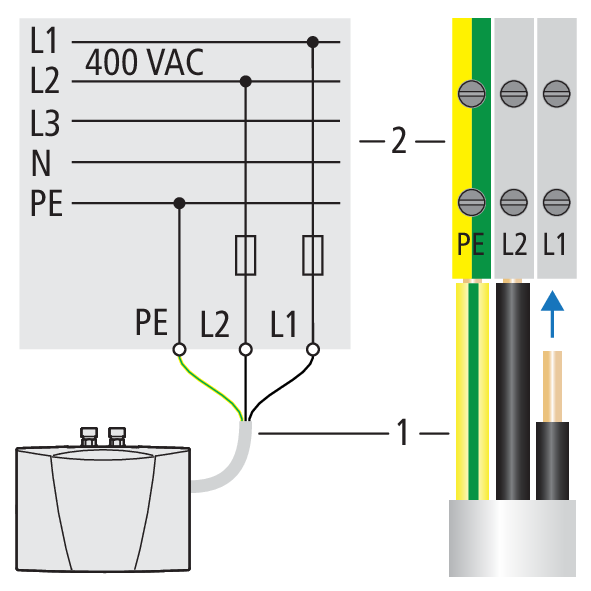

  1. Raccorder le fil de protection et les deux fils externes du cĂ¢ble de branchement (1) dans les orifices de la borne de raccordement de l’installation domestique (2).
  2. Mettre l’appareil sous tension.
  3. Ouvrir la robinetterie d’eau chaude et contrôler le fonctionnement de l’appareil.

5.10 Réglage de la température

La valeur de consigne pour la température de l’eau chaude est réglable progressivement sur le panneau de commande. Chaque niveau de température est indiqué par un voyant LED.

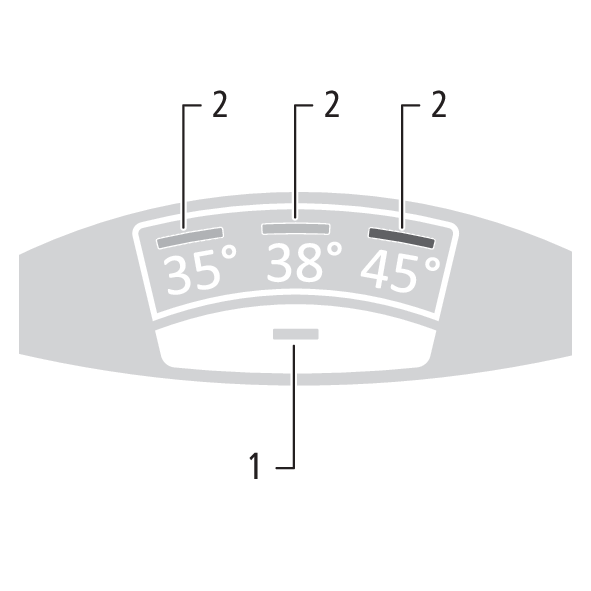

  1. Appuyer sur la touche de sélection de température (1).
    • Le voyant LED (2) s’allume Ă  la tempĂ©rature rĂ©glĂ©e.
  2. Appuyer plusieurs fois sur la touche de sélection de température jusqu’à ce que le voyant LED s’allume au niveau de température souhaité.

5.11 Activation/désactivation du verrouillage de touche

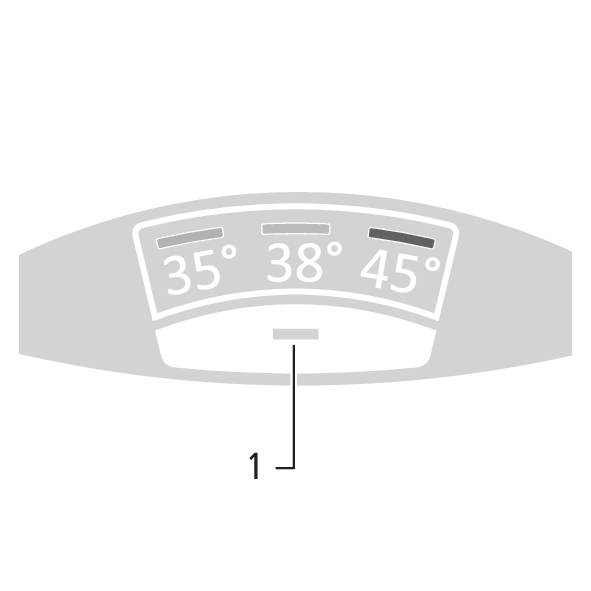

La touche de sĂ©lection de tempĂ©rature peut Ăªtre verrouillĂ©e pour Ă©viter que la tempĂ©rature ne soit dĂ©rĂ©glĂ©e par inadvertance.

  • Appuyer sur la touche de sĂ©lection de tempĂ©rature (1) et la maintenir enfoncĂ©e jusqu’à ce que le voyant LED du panneau de commande s’éteigne.
  • Le verrouillage de touche est activĂ©.

Pour désactiver le verrouillage de touche, maintenir la touche de sélection de température enfoncée jusqu’à ce que le voyant LED s’allume au niveau de température réglé actuellement.

5.12 Activation/désactivation de la fonction LED-Veille

La fonction d’économie d’énergie de l’appareil est préréglée de telle sorte que le voyant LED actif du panneau de commande s’éteigne automatiquement 20 secondes (fonction LED-Veille) après la dernière action (p. ex. soutirage, réglage de la température).

Lorsque la robinetterie est en mode LED-Veille (LED éteint) et qu’elle est ouverte ou que la touche de sélection de température est activée, le voyant LED actif en dernier s’allume (Wake-Up), mais sans agir sur la température. Il faut à nouveau presser la touche pour régler la température.

En mode LED-Veille, le niveau de température choisi n’est plus indiqué une fois le voyant LED éteint. Lorsque la fonction LED-Veille est désactivée, le voyant LED s’allume en permanence pour indiquer le réglage choisi.

Pour désactiver la fonction LED-Veille, procéder comme suit:

  1. Fermer la robinetterie raccordée à l’appareil (aquastop).
  2. Appuyer sur la touche de sélection de température et la maintenir enfoncée plus de 7 secondes.
  3. Le voyant LED s’éteint au bout de 5 secondes en raison du verrouillage de touche. Continuer à maintenir enfoncée la touche de sélection de température.
  4. LĂ¢cher la touche de sĂ©lection de tempĂ©rature dès que les voyants LED vert et jaune s’allument.
  • La fonction LED-Veille est dĂ©sactivĂ©e.

La fonction LED-Veille peut Ăªtre rĂ©activĂ©e en procĂ©dant de la mĂªme manière.

Le réglage reste intact en cas de panne de courant.

5.13 Fonction rinçage de service

En vue d’un nettoyage thermique du flexible et de la robinetterie, la tempĂ©rature de sortie du prochain soutirage peut Ăªtre rĂ©glĂ©e Ă  ≥ 50 °C.

info-icon

Lorsque la fonction rinçage de service est active, les températures sont élevées, et il faut de ce fait s’assurer que la robinetterie ne soit pas utilisée.

Pour enclencher la fonction rinçage de service, procéder comme suit:

  1. Maintenir enfoncée la touche de sélection de température pendant 10 à 12 secondes, jusqu’à ce que s’allument les voyants LED rouge et jaune.
  2. LĂ¢cher la touche de sĂ©lection de tempĂ©rature.
  3. Ouvrir la soupape d’eau chaude de la robinetterie.
  4. Pour obtenir la température maximale souhaitée, réduire le débit de la robinetterie ou du robinet équerre jusqu’à ce que les voyants LED rouge et jaune restent allumés en permanence.

La fonction rinçage de service se désactive dès qu’une autre température est réglée ou que le débit est inférieur à sa valeur minimale pendant 30 secondes (aquastop).

5.14 Aperçu des fonctions

A mesure que l’on allonge la durĂ©e de la pression sur la touche de sĂ©lection de tempĂ©rature, l’appareil fait dĂ©filer l’une après l’autre toutes les fonctions spĂ©ciales. Les voyants LED indiquent au fur et Ă  mesure les fonctions activĂ©es ou dĂ©sactivĂ©es au moment oĂ¹ on lĂ¢che la touche de commande.

Durée pression touche

Affichage LED

Fonction

0 … 3  s

Succession: VERT → JAUNE → ROUGE → VERT →…

Changement de température

4 … 6 s

Eteint

Verrouillage de touche et de température

7 … 9 s

VERT + JAUNE

Fonction LED-Veille activée/ désactivée

10 … 12 s

VERT + ROUGE

Fonction rinçage de service activée

≥ 13 s

L’affichage d’origine réapparaît
