Instructions de montage - Chauffe-eau pompe a chaleur Aquapro-E, pose en armoire

6.1 Remplir l’accumulateur

L’accumulateur ne doit pas être rempli plus tôt que 72 heures (3 jours) avant la remise à l’exploitant. Lors du remplissage de l’accumulateur, il faut veiller à en purger un maximum d’air.

Attention

Risque de lésions par basculement de l’appareil durant son fonctionnement

S’assurer que les conditions suivantes sont respectées:

• L’appareil est de niveau sur un sol suffisamment porteur.
• Toutes les vis sur le soubassement ou la rehausse pour cadre de tiers sont serrées à fond.
• Lorsqu’un soubassement est utilisé, celui-ci est attaché au mur avec le set de fixation.
• L’appareil est fixé par vis au soubassement ou à la rehausse pour cadre de tiers.

---

Conditions:

• L’appareil est monté complètement.
• Toutes les conduites sont raccordées.
• L’essai d’étanchéité a été réalisé.
• L’appareil a été débranché du secteur.

1. Ouvrir un point de prélèvement d’eau chaude raccordé à l’appareil.
2. Ouvrir l’alimentation en eau froide pour l’accumulateur.
3. Remplir l’accumulateur jusqu’à ce que l’eau froide sorte sans bulles d’air du point de prélèvement d’eau chaude ouvert.
4. Fermer le point de prélèvement d’eau chaude.
5. Ouvrir et purger les autres points de prélèvement d’eau chaude raccordés à l’appareil.

6.2 Vérifier l’installation de l’appareil

6.3 Brancher l’appareil sur le secteur

L’appareil est paramétré avec un verrouillage de la mise en marche qui se déclenche env. 17 minutes après son branchement sur secteur. C’est pour éviter qu’il ne soit endommagé pour cause de mauvaise répartition des lubrifiants. Cela arrive p. ex. lors d’un stockage prolongé en position horizontale.

Danger

Danger de mort par décharge électrique!

Présence de contacts de raccordement ouverts et sous tension.

• S’assurer que tous les capots sont montés avant de mettre l’appareil en service.

---

Remarque

Endommagement de l’appareil

• S’assurer que l’accumulateur est entièrement rempli avant de mettre l’appareil en service.

---

Conditions:

• L’appareil est en position verticale depuis au moins 2 heures.
• Pour le branchement sur secteur, il faut utiliser impérativement le cordon électrique livré avec l’appareil ou un cordon de rechange d’origine.
• Le cordon électrique n’est pas abîmé.

1. Brancher le connecteur (1) du cordon électrique sur la fiche de l’appareil (2). Pour empêcher une traction sur le cordon, le visser sur l’appareil avec l’attache (3) et la vis Torx M4 × 10 mm (4).



2. Brancher la fiche du cordon électrique sur la prise secteur.

• Après écoulement du délai de verrouillage de la mise en marche, l’afficheur de l’appareil s’allume.

6.4 Mettre l’appareil en mode de fonctionnement [Workzone]

Lors de sa première mise en service, l’appareil est programmé pour fonctionner en mode [Workzone] jusqu’à sa remise à l’exploitant. La langue, l’heure et la date sont d’autres réglages requis qui, après la première mise en service, peuvent être changés à tout moment.

Conditions:

• L’accumulateur est rempli.
• Le cordon électrique est branché.

1. A l’écran de l’appareil, appuyer sur la touche .

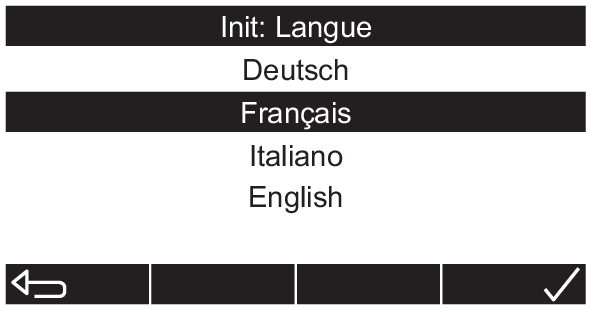

• Le menu [Init: langue] s’affiche.
2. Utiliser les touches et pour choisir la langue. Presser la touche pour confirmer le paramètre.

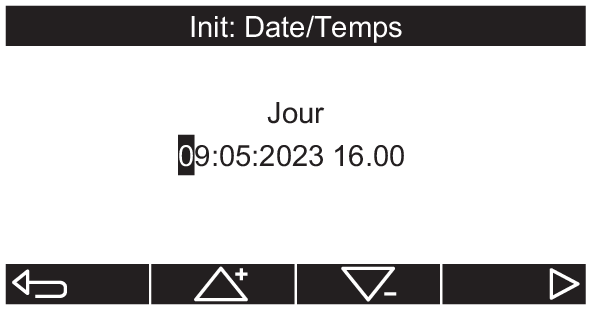

• Le menu [Init: date/temps] s’affiche.
3. Utiliser les touches et pour définir la date et l’heure. Presser la touche pour confirmer les réglages.

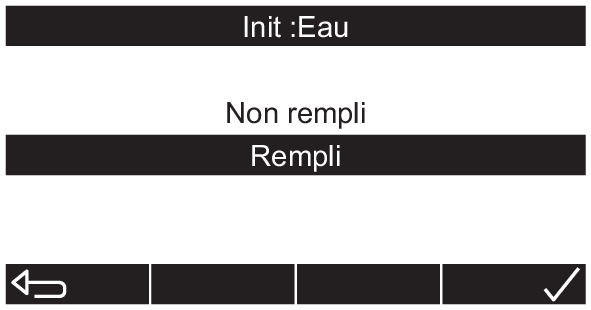

• Le menu [Init: eau] s’affiche.
4. Utiliser les touches et pour définir le remplissage de l’accumulateur. Appuyer sur la touche pour confirmer le choix. L’accumulateur doit être rempli pour pouvoir poursuivre la mise en service.



• L’appareil vérifie le niveau de remplissage de l’accumulateur. Ensuite, le mode de fonctionnement [Workzone] est activé. Un message d’erreur est affiché si le niveau de remplissage est insuffisant.

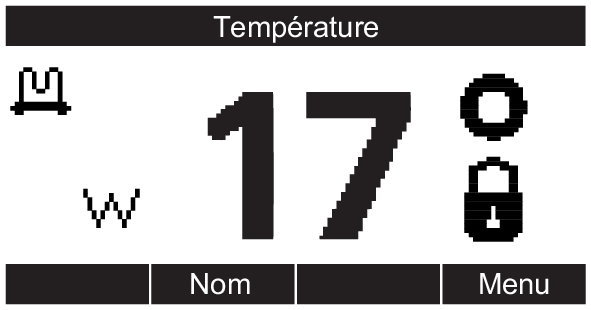

• Le menu [Température] s’affiche.
5. Pour changer la température de l’accumulateur, presser la touche [Nom].

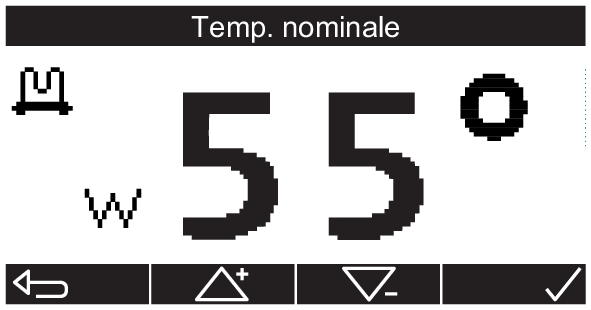

• Le menu [Temp. nominale] s’affiche.
6. La valeur nominale actuelle est affichée. Utiliser les touches et pour changer la valeur nominale. Presser la touche pour confirmer le choix.



• L’affichage de fonctionnement apparaît.
• Le mode de fonctionnement [Workzone] est activé pour 30 jours. L’élément chauffant porte la température de l’accumulateur au niveau requis. La pompe à chaleur demeure inactivée. Après 30 jours, un message d’erreur s’affiche, qui permet de laisser l’appareil en mode [Workzone] pendant un nouveau cycle de 30 jours.

6.5 Commander une mise en service

La mise en service et la remise de l’appareil à l’exploitant sont réalisées par le service Nussbaum (mailto: service@nussbaum.ch). La mise en service peut être demandée comme suit:

Aide:

• Terminal avec scanner code QR et accès à internet (p. ex. smartphone ou notebook)

1. Scanner le code QR grand format sur l’étiquette passerelle IoT de l’appareil.



• Le formulaire [Commander une mise en service] s’affiche.
2. Remplir le formulaire et l’envoyer.
