Instructions de montage - Interfaces Therm-Control
299.1.068 / V3
3 Relais-Box Therm-Control (en option)
|

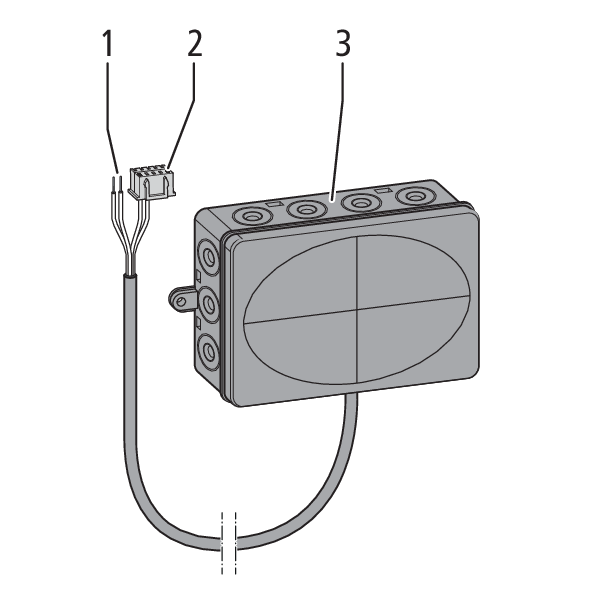

1 |
Extrémité de câble 2 conducteurs |
|
2 |
Extrémité de câble avec connecteur |
|
3 |
Boîtier avec passage câbles |
La Relais-Box Therm-Control 56016 permet de raccorder un contact sans potentiel et de commuter automatiquement entre le mode chauffage et le mode refroidissement.
La Relais-Box a deux fonctions:
-
Contact Changeover: Lors de la commutation entre le mode chauffage et le mode refroidissement, appelé aussi Changeover, la régulation de la température ambiante peut être reliée avec le générateur de chaleur ou de froid.
-
Contact externe: Le contact externe permet de connecter d’autres appareils (par ex. pompes de circuits de chauffage). Le circuit électrique sera fermé lorsqu’un servomoteur d’une unité de base de réglage s’ouvre.
Une Relais-Box doit être raccordée pour chaque unité de base de réglage.
