Instructions de montage - Plaque de commande - Style 20, pour module WC Optivis-Tec 71200

4.1 Préparer le réservoir de chasse

Conditions:

• Le réservoir de chasse est installé dans le cadre de montage.
• Le système de cadre est carrelé.
• Le cadre d’accès est librement accessible.

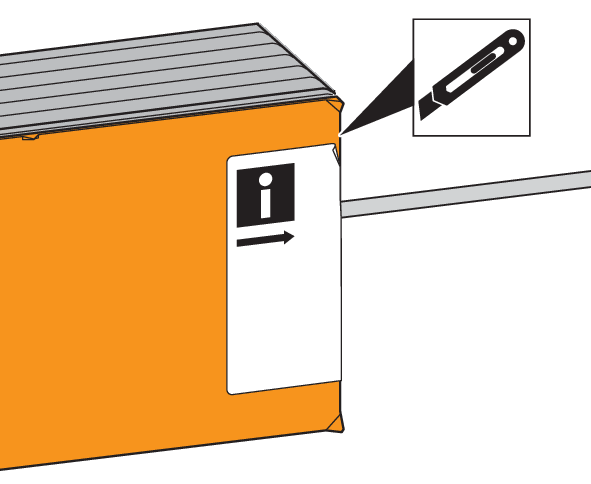

1. Inciser le ruban adhésif sur le couvercle du cadre d’accès.

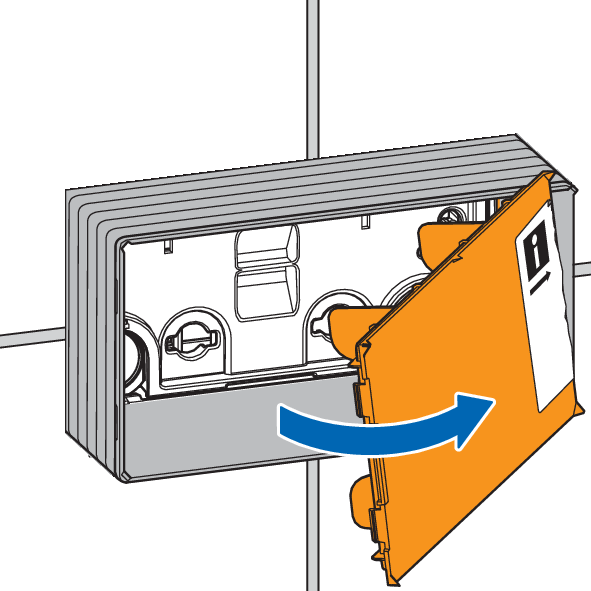

2. Enlever le couvercle du cadre d’accès.

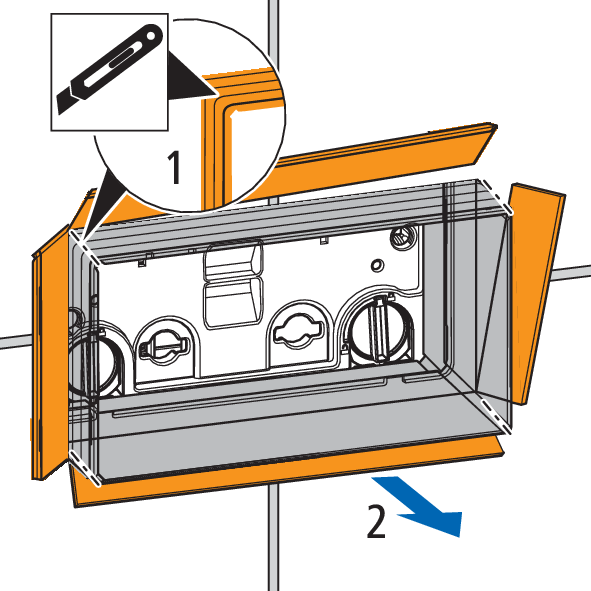

3. Inciser le cadre d’accès sur les angles, rabattre ses côtés vers l’extérieur jusqu’à la surface du carrelage et briser.



4.2 Monter la plaque de commande

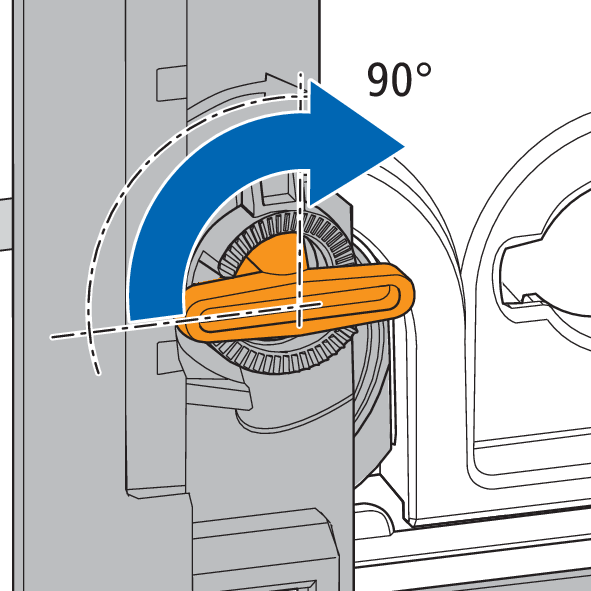

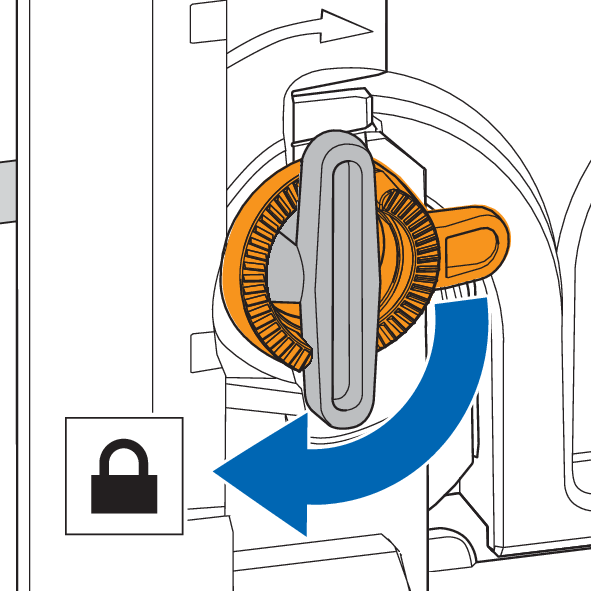

1. Tourner le verrouillage de la plaque de base de 90° vers la gauche.

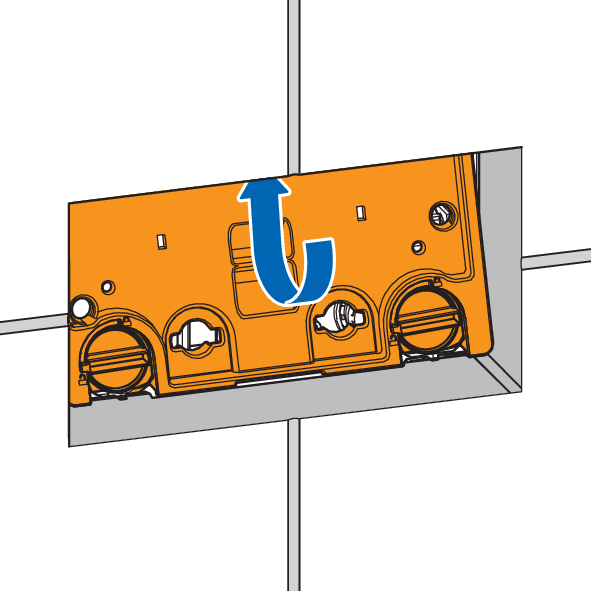

2. Enlever la plaque de base.

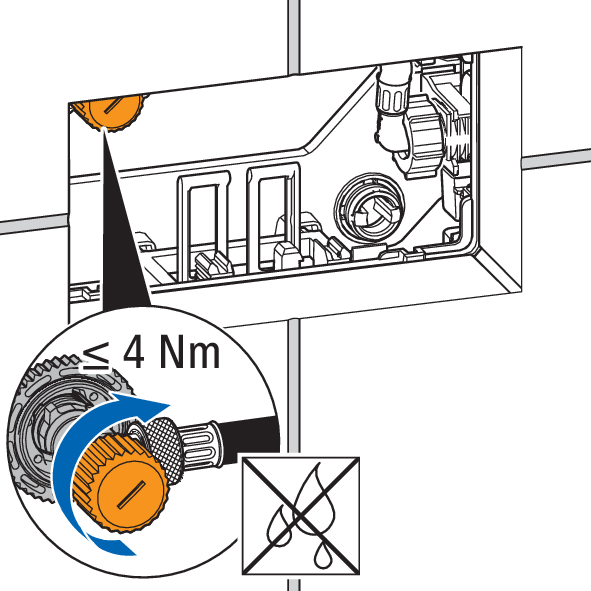

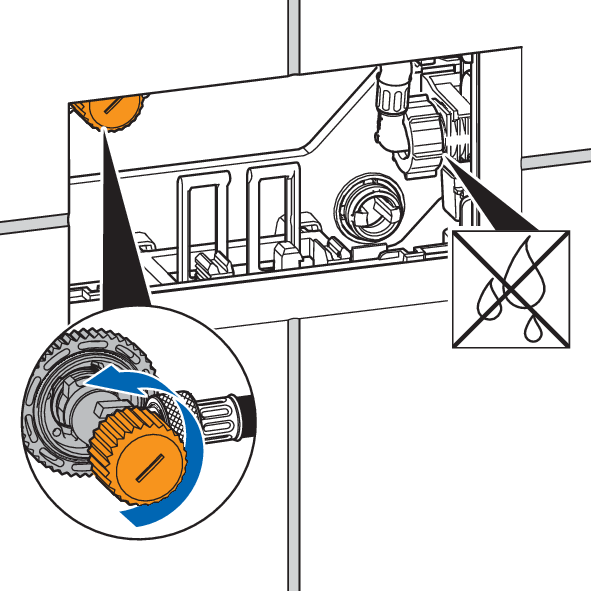

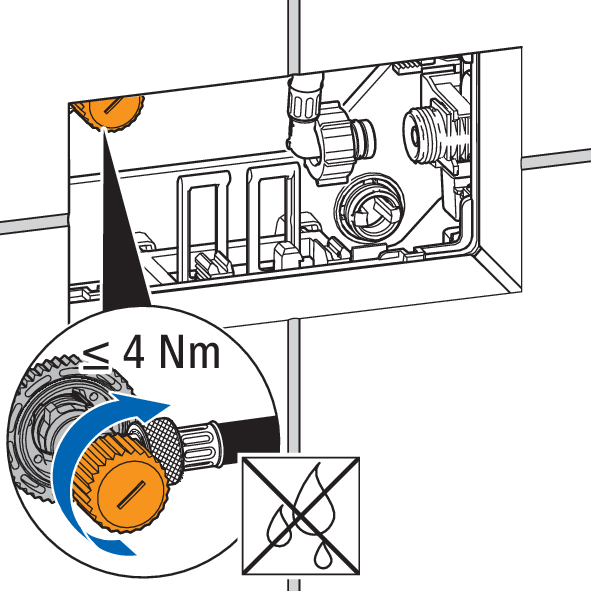

3. Fermer le robinet équerre sans dépasser le couple maximal de 4 Nm.

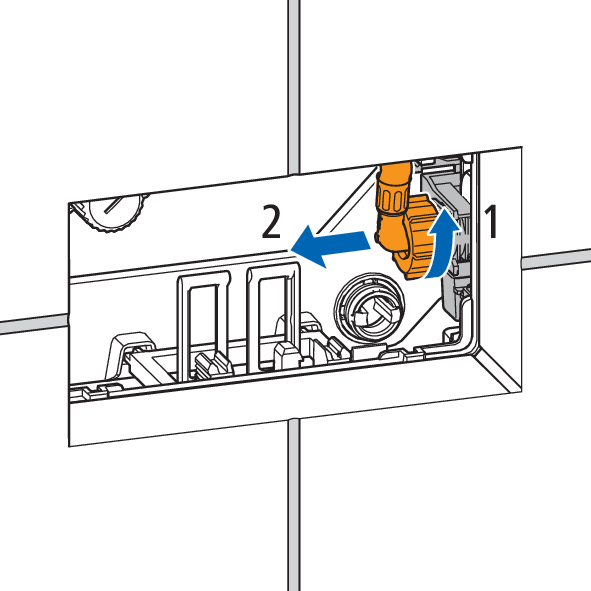

4. Détacher le flexible du robinet de remplissage.

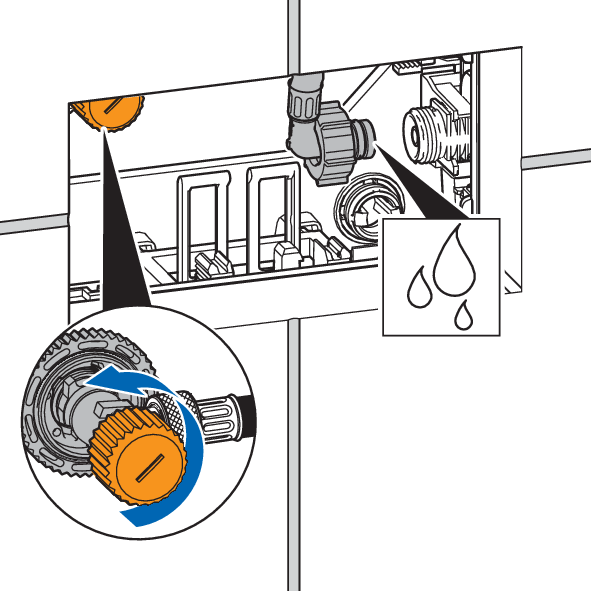

5. Ouvrir le robinet équerre pendant quelques secondes pour rincer la conduite.



6. Refermer le robinet équerre sans dépasser le couple maximal de 4 Nm.

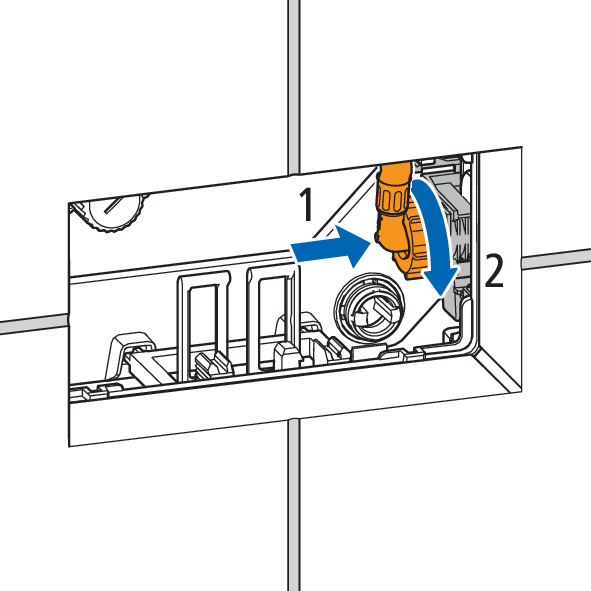

7. Raccorder le flexible sur le robinet de remplissage.



8. Rouvrir le robinet équerre pour vérifier l’étanchéité du robinet équerre et du robinet de remplissage.



9. Régler la quantité de rinçage souhaitée, 👉 Régler la quantité de rinçage.

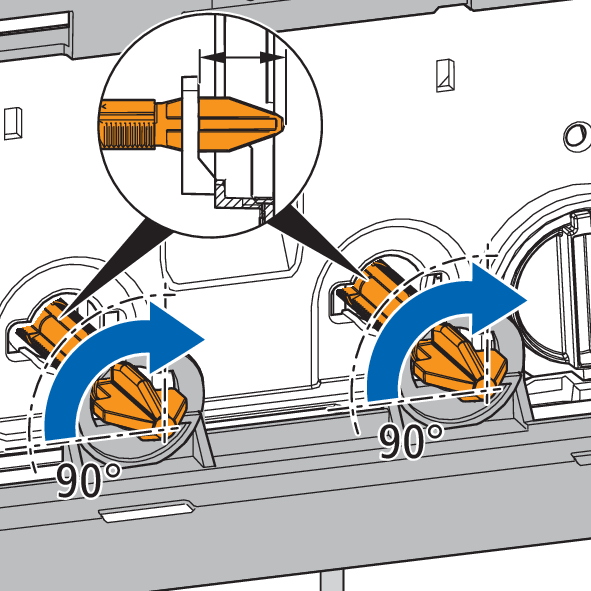

10. Placer la plaque de base dans le réservoir de chasse.

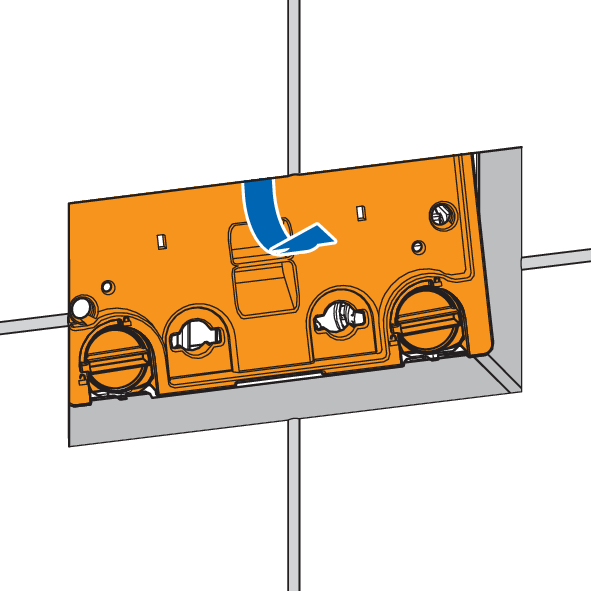

11. Tourner le verrouillage de la plaque de base de 90° vers la droite pour la fermer.

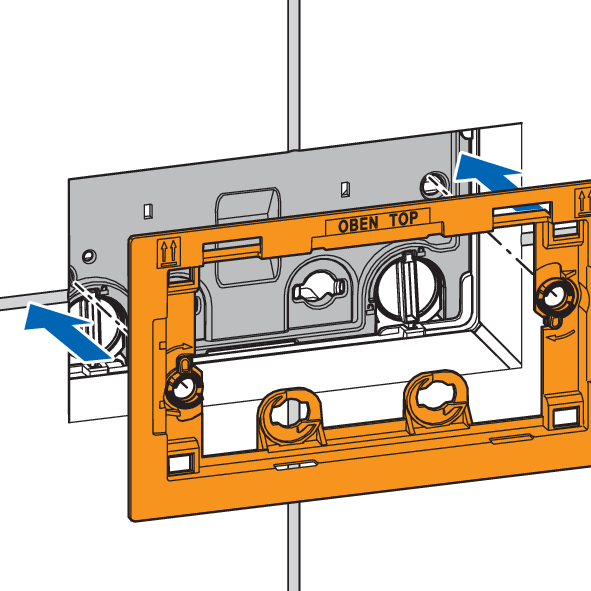

12. Mettre en place le cadre de pose.

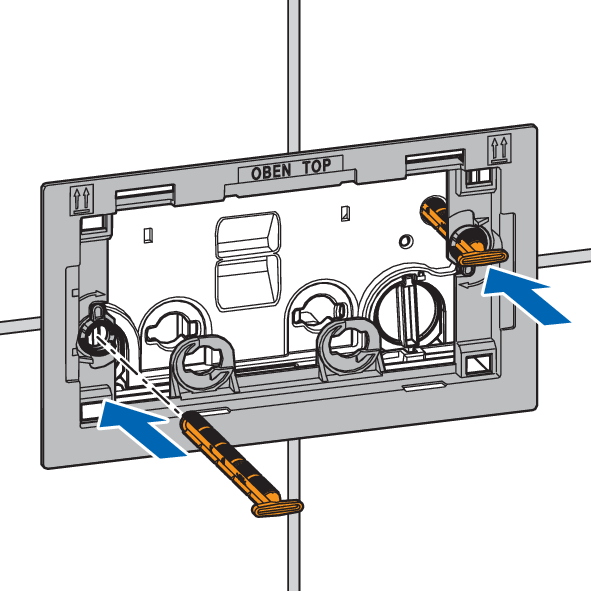

13. Introduire le boulon de retenue.



14. Tourner le boulon de retenue de 90° vers la droite.



15. Ajuster le cadre de pose.

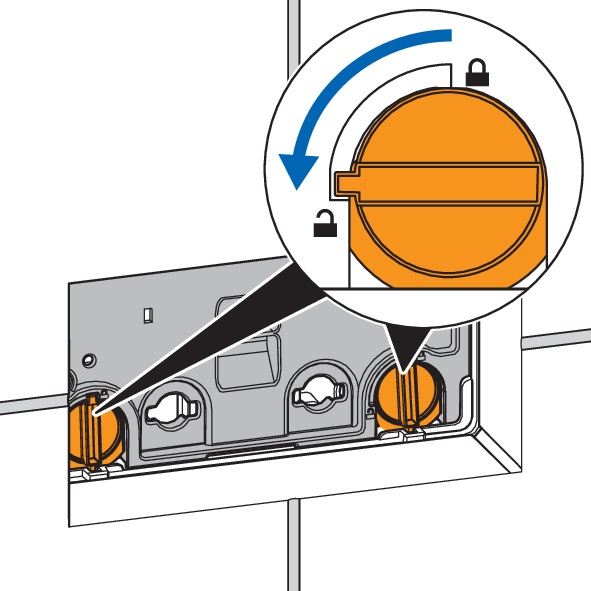

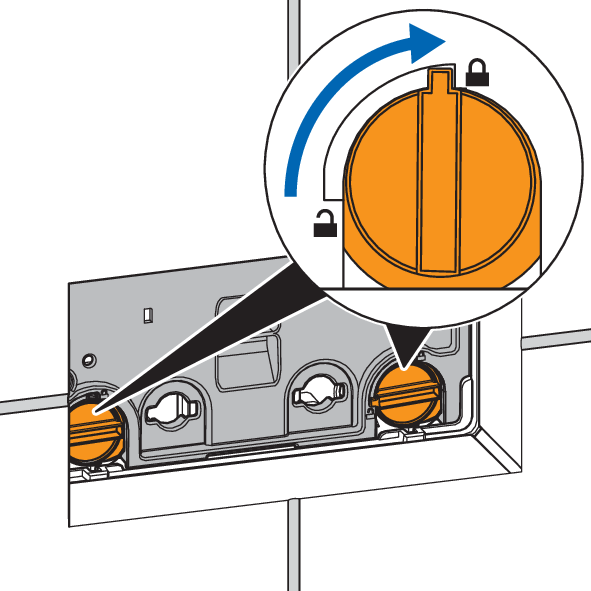

16. Pour fixer les boulons de retenue, tourner les bagues de sécurité vers la droite.

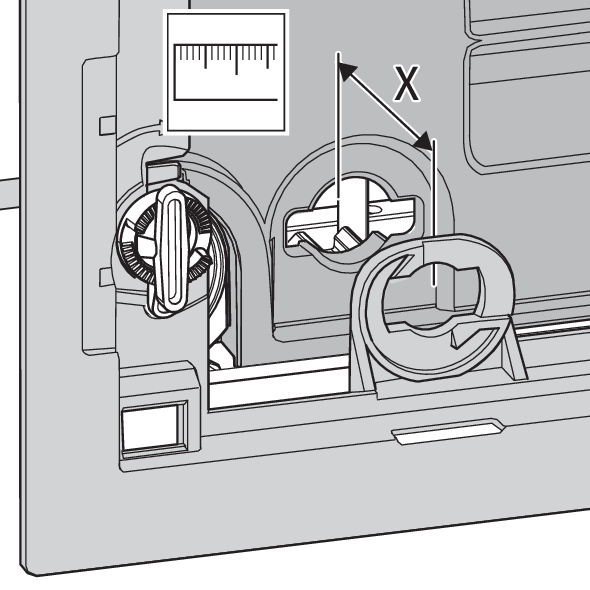

17. Pour la commande frontale, déterminer la distance pour les tiges d’actionnement.

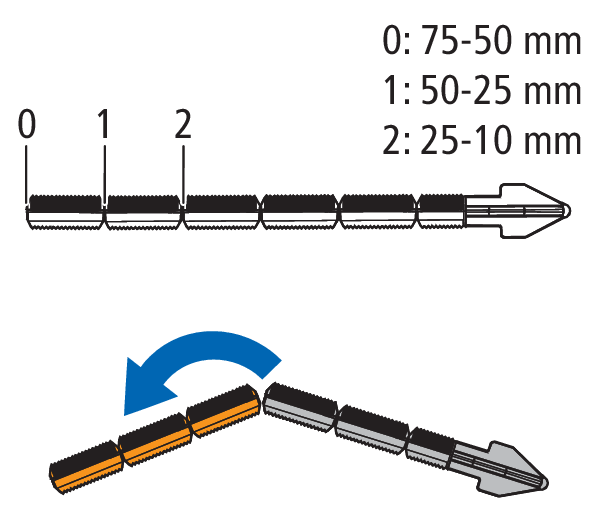

18. Si nécessaire, réduire la longueur des tiges d’actionnement.

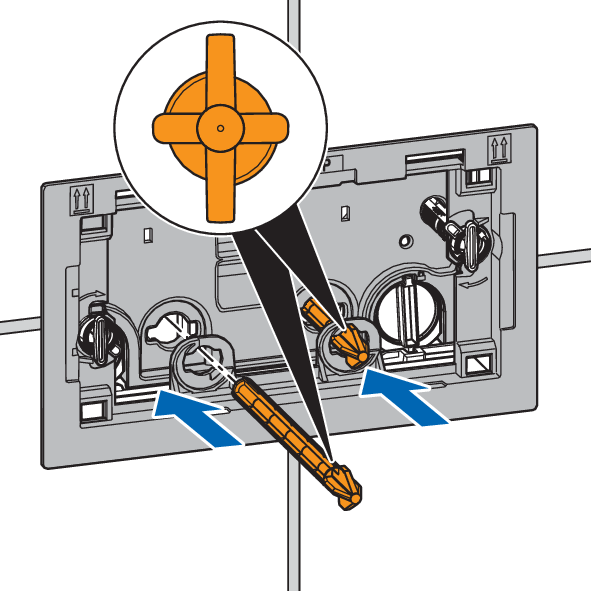

19. Introduire les tiges d’actionnement jusqu’à la butée.



20. Ajuster les tiges d’actionnement et les tourner de 90° vers la droite, jusqu’à entendre un clic.

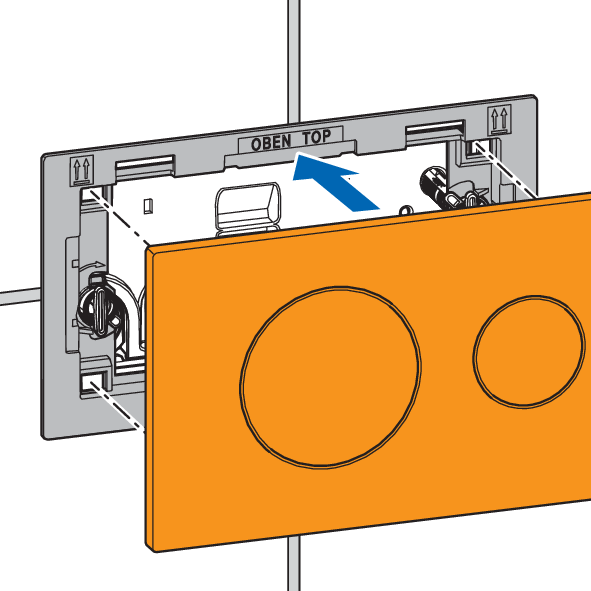

21. Clipser la plaque de commande.



• La plaque de commande est montée.

Plaque de commande - Style 20

N° d'article: 71262

4.3 Régler la quantité de rinçage

Conditions:

• Le réservoir de chasse est librement accessible.
• L’alimentation en eau est fermée.
• La cuvette de WC est montée.

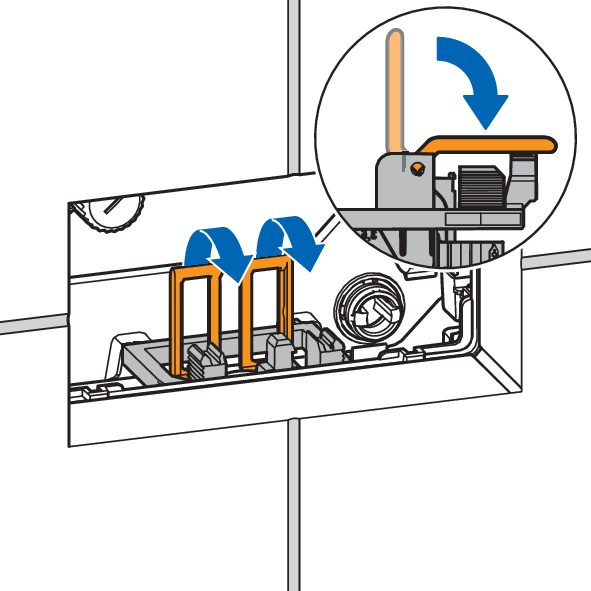

1. Rabattre vers l’avant les languettes de la cloche.

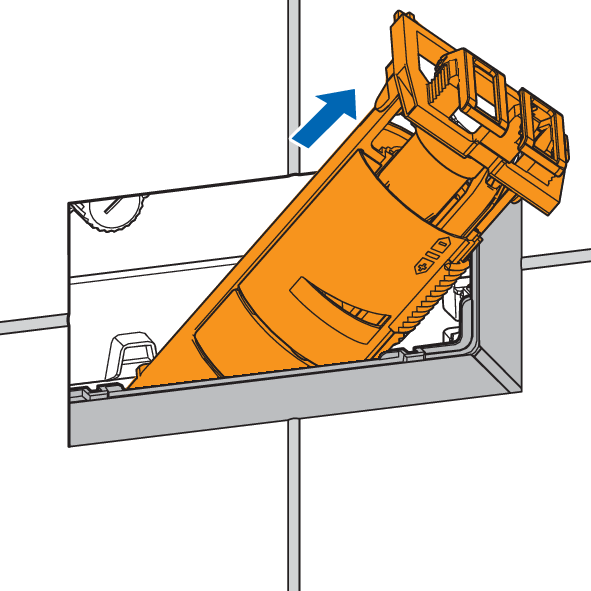

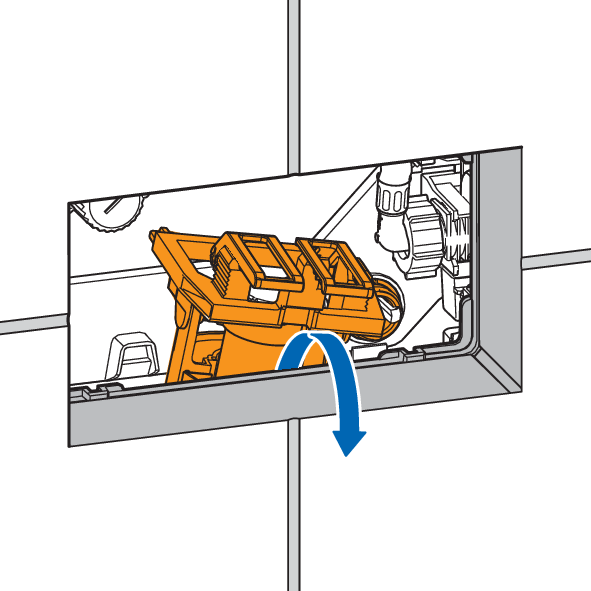

2. Saisir et lever la cloche.



3. Retirer la cloche par la trappe de visite.

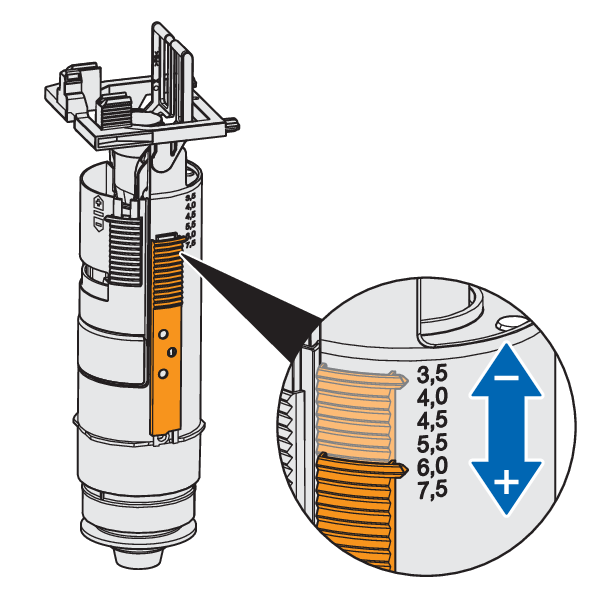

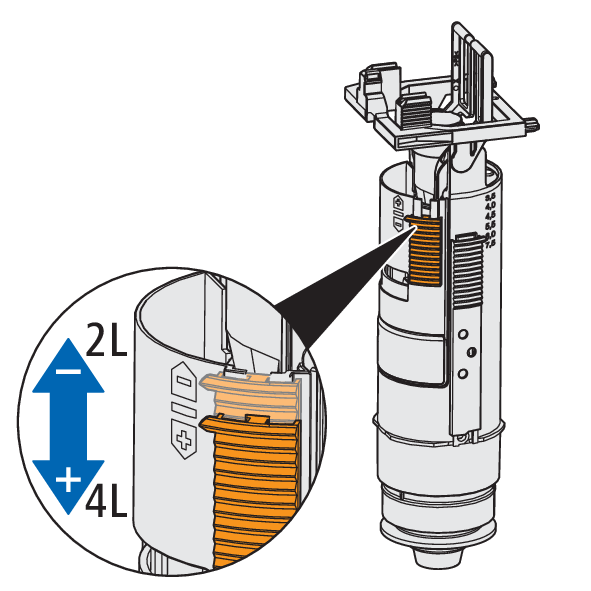

4. Régler la grande quantité de rinçage sur la cloche.



5. Régler la petite quantité de rinçage sur la cloche.
