Instructions de montage - Plaque de recouvrement exécution double pour boîtier robinetterie à montage caché

1.1 Monter la plaque de recouvrement en exécution double sur le boîtier robinetterie à montage caché

1.1.1 Monter la plaque de recouvrement 70029

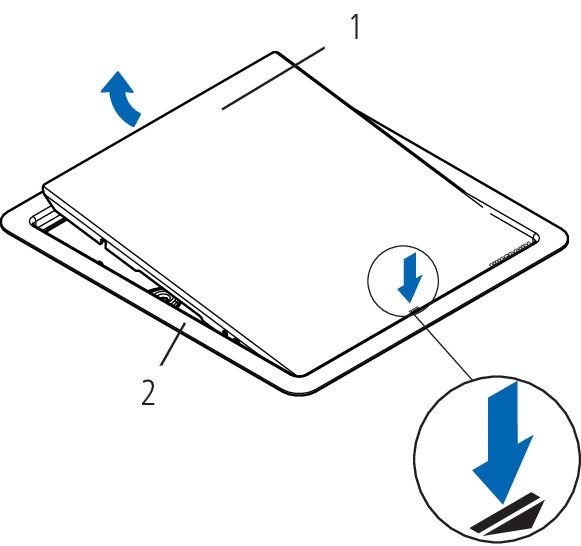

1. Appuyer sur le marquage de l’obturateur (1) et retirer l’obturateur du cadre de base (2).

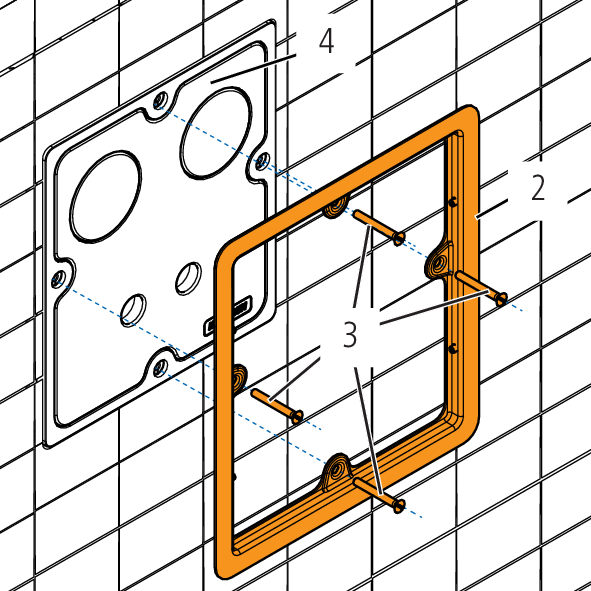

2. Visser le cadre de base (2) avec les vis M5 incluses (3) sur le boîtier robinetterie à montage caché en place (4). Serrer les vis à la main. En cas de sollicitation excessive, les tiges de fixation peuvent être endommagées.

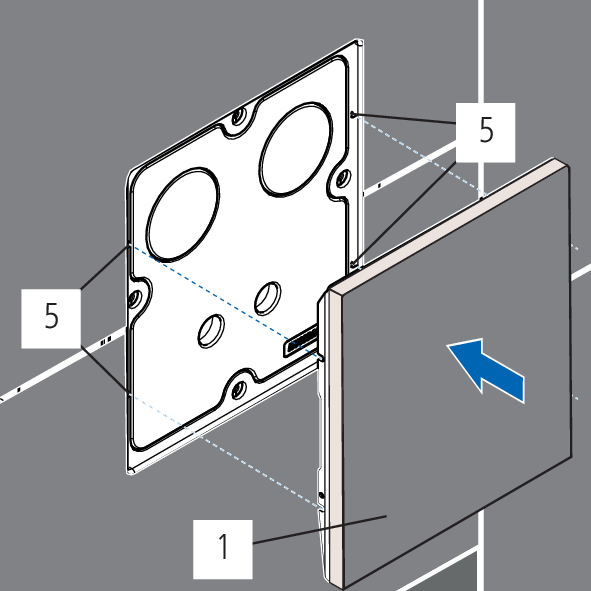

3. Replacer l’obturateur (1) en le pressant sur les tiges (5).



Plaque de recouvrement

N° d'article: 70029

1.1.2 Monter la plaque de recouvrement 70030

1. Réaliser les étapes 1 et 2 selon 👉 Monter la plaque de recouvrement 70029.

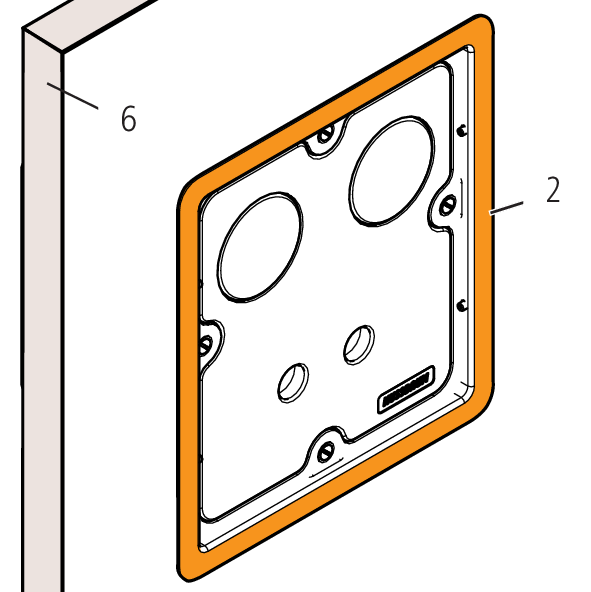

2. Carreler ou enduire le mur (6) et le cadre de base (2).

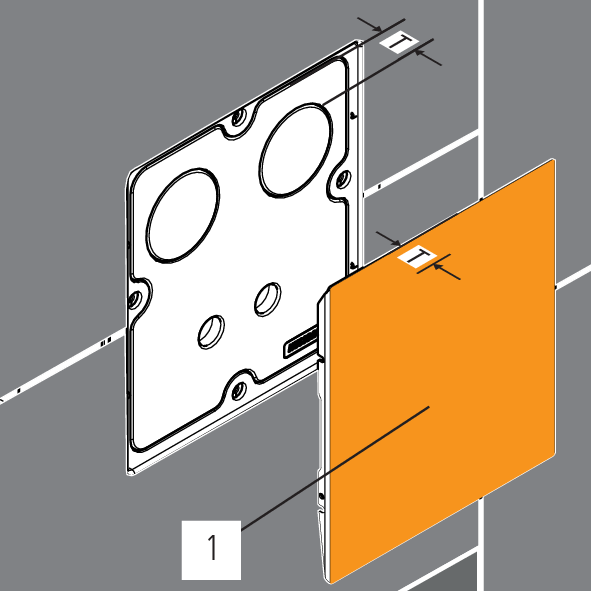

3. Couper le carrelage aux dimensions 202 x 225 mm et l’appliquer sur l’obturateur (1). La dimension maximale de recouvrement (T) est de 20 mm.

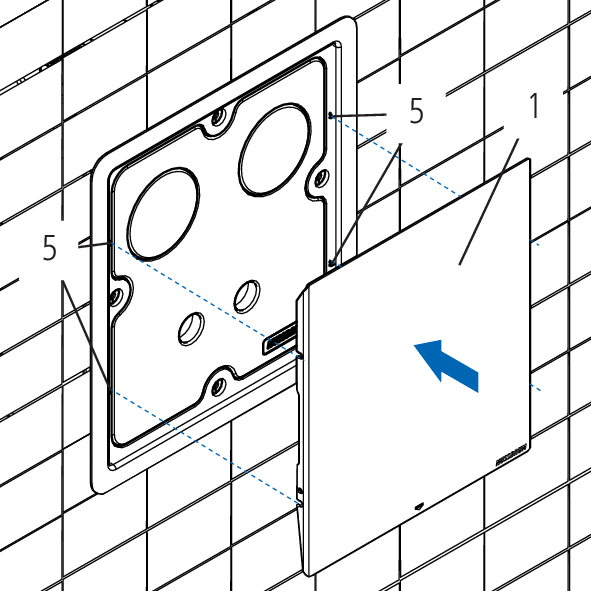

4. Replacer l’obturateur (1) en le pressant sur les tiges (5).



Plaque de recouvrement neutre pour carrelage ou parement

N° d'article: 70030
