Instructions de montage - Plaque de recouvrement exécution individuelle pour boîtier robinetterie à montage caché

1.1 Monter la plaque de recouvrement en exécution individuelle sur le boîtier robinetterie à montage caché

1.1.1 Monter la plaque de recouvrement 70025

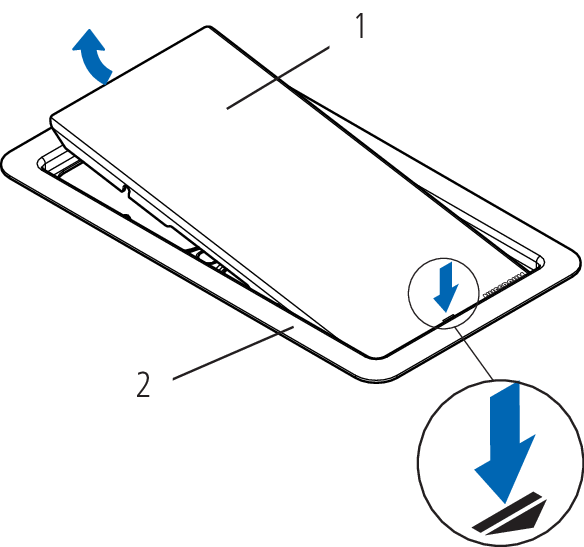

1. Appuyer sur le marquage de l’obturateur (1) et retirer l’obturateur du cadre de base (2).

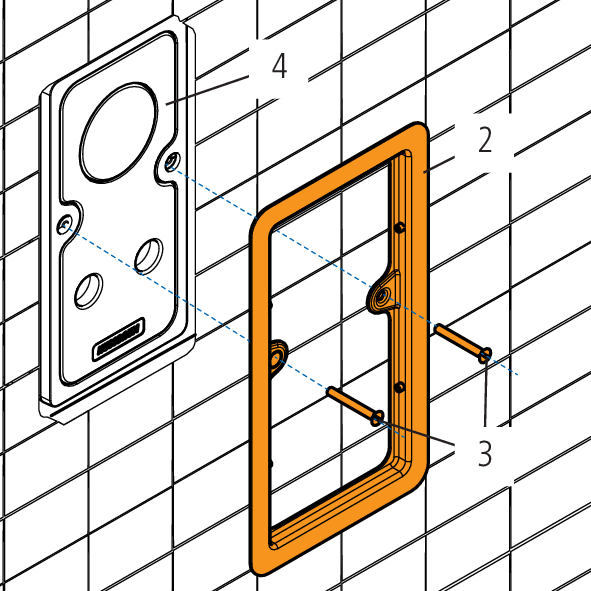

2. Visser le cadre de base (2) avec les vis M5 incluses (3) sur le boîtier robinetterie à montage caché en place (4). Serrer les vis à la main. En cas de sollicitation excessive, les tiges de fixation peuvent être endommagées.

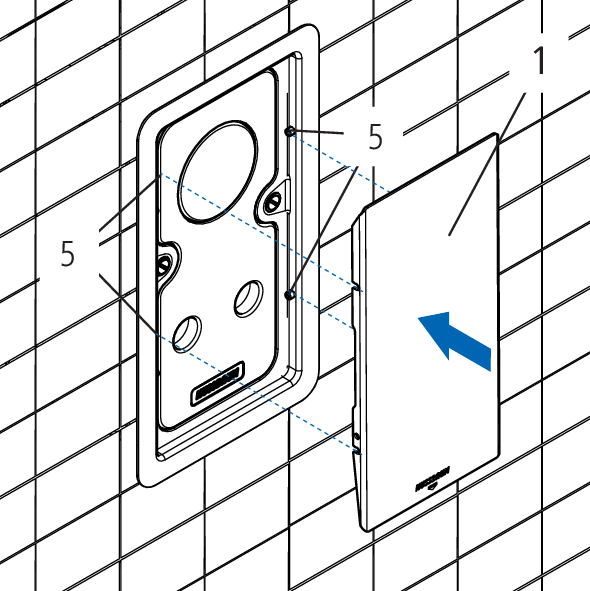

3. Replacer l’obturateur (1) en le pressant sur les tiges (5).



Plaque de recouvrement

N° d'article: 70025

1.1.2 Monter la plaque de recouvrement 70026

1. Réaliser les étapes 1 et 2 selon 👉 Monter la plaque de recouvrement 70025.

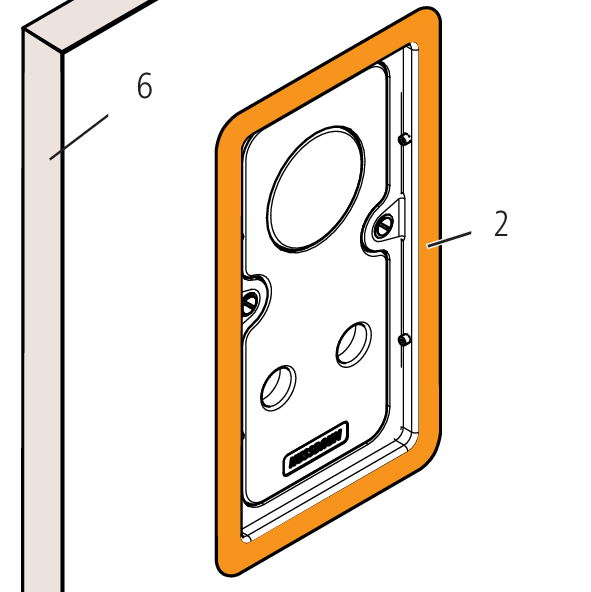

2. Carreler ou enduire le mur (6) et le cadre de base (2).

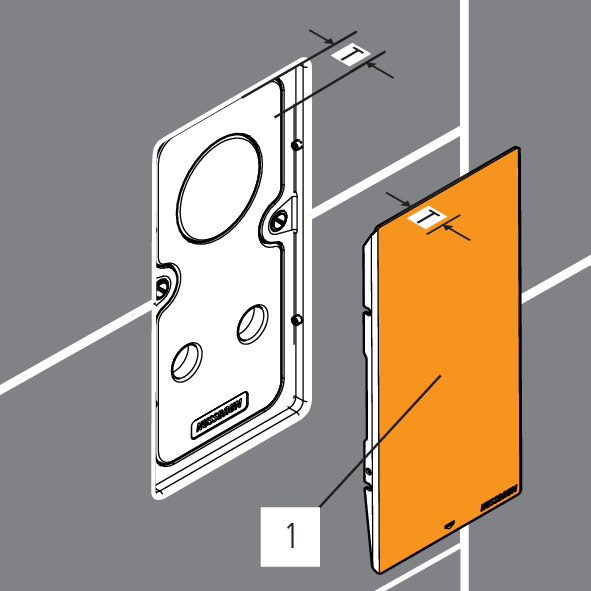

3. Couper le carrelage aux dimensions 110.5 x 225 mm et l’appliquer sur l’obturateur (1). La dimension maximale de recouvrement (T) est de 20 mm.

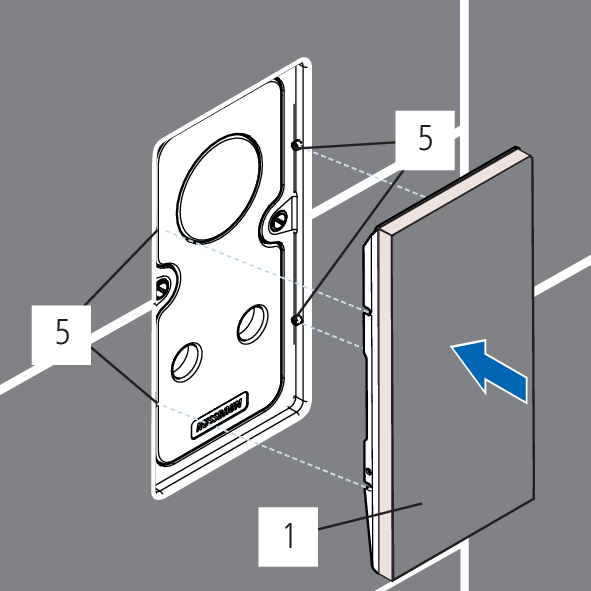

4. Replacer l’obturateur (1) en le pressant sur les tiges (5).



Plaque de recouvrement neutre pour carrelage ou parement

N° d'article: 70026
