Instructions de montage - Plot-gabarit Optiflex

1.1 Monter le plot-gabarit Optiflex

Le plot-gabarit sert à poser des tuyaux Optiflex dans la dalle de béton.

Accessoires nécessaires:

• Rampe Optiflex 87056

• Manchon d’adaptation Optiflex 87053 pour tuyaux Ø 16 mm

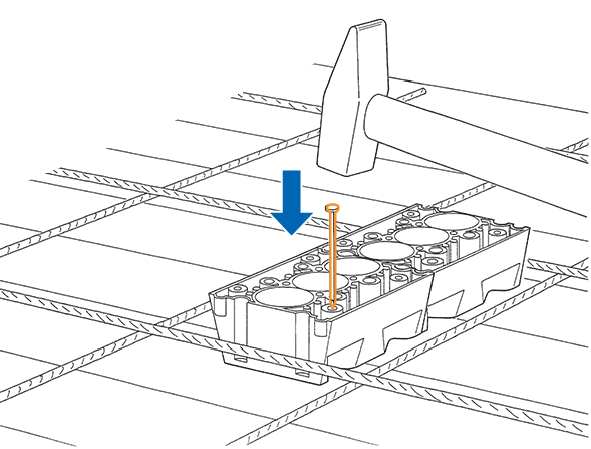

1. Clouer le plot-gabarit sur le coffrage.

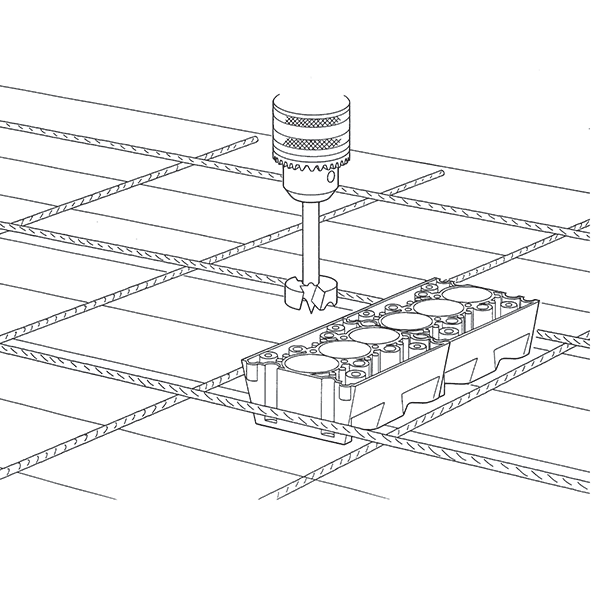

2. Percer les trous dans le coffrage: Ø 24 mm pour tuyaux Ø 16 mm ou Ø 28 mm pour tuyaux Ø 20 mm. Si la variante protège-coffrage est utilisée, pas besoin de perçages.

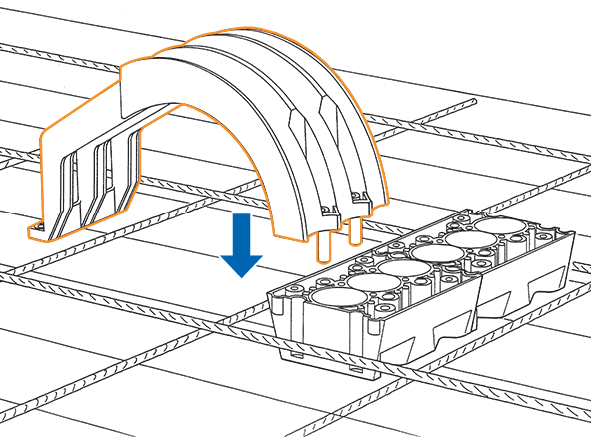

3. Placer la rampe 87056 dans le plot-gabarit.

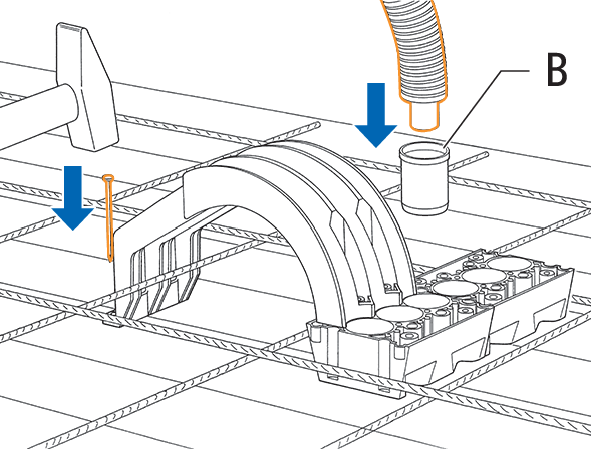

4. Clouer la rampe sur le coffrage et glisser les tuyaux dans la rampe, puis les introduire dans le plot-gabarit. Introduire les tuyaux Ø 16 mm avec le manchon d’adaptation (B) 87053 dans le plot-gabarit.

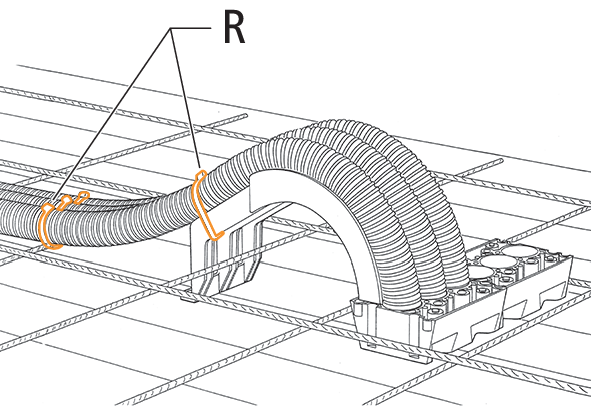

5. Attacher les gaines de protection avec des colliers de serrage (R).

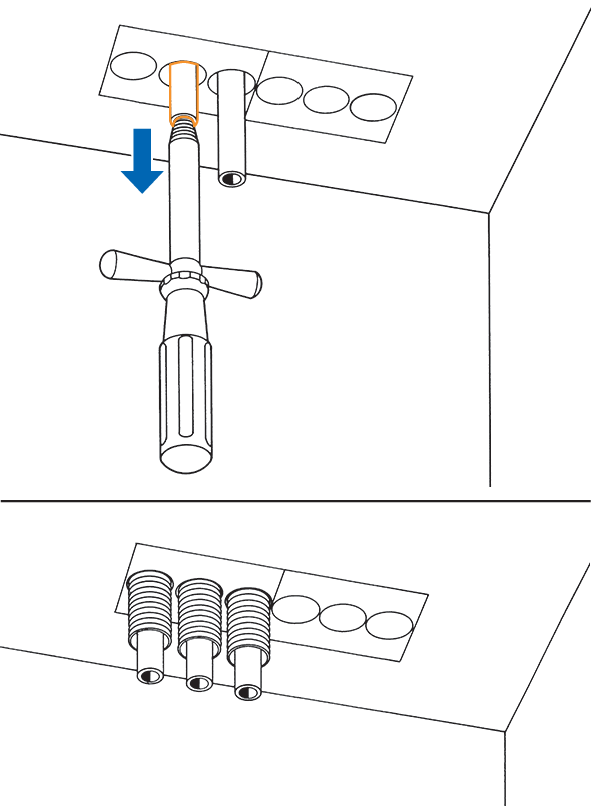

6. Après avoir enlevé le coffrage, ajuster la longueur du tuyau à l’aide du tire-tuyaux 87084. (Cette opération ne concerne que la variante protège-coffrage, où le coffrage n’a pas été percé.) Pour le tuyau à partir de la dalle, il faut prévoir une longueur d’au moins 350 mm.



7. Monter le distributeur et le raccorder à la tuyauterie.

Optiflex-Tire-tuyau

N° d'article: 87084

Optiflex-Manchon d'adaptation

N° d'article: 87053

Optiflex-Rampe à 3 départs

N° d'article: 87056
