Instructions de montage - Prises à gaz
3.1 Aperçu des produits
|
|

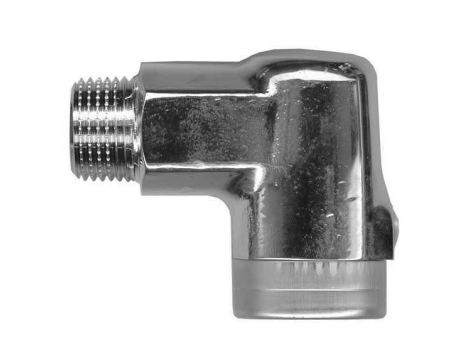

Prise à gaz avec fermeture |
|
|
|

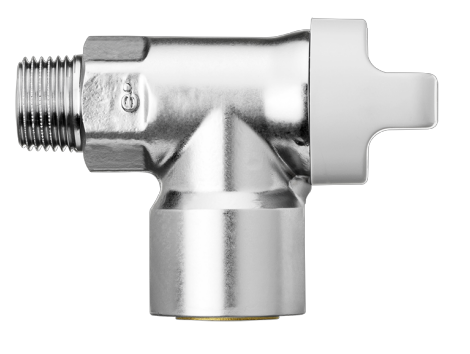

Prise à gaz |
|
|
|

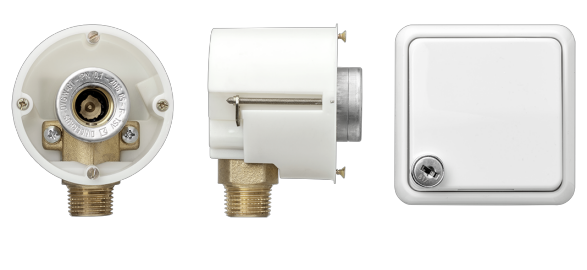

Prise à gaz à montage caché |
|
|
|

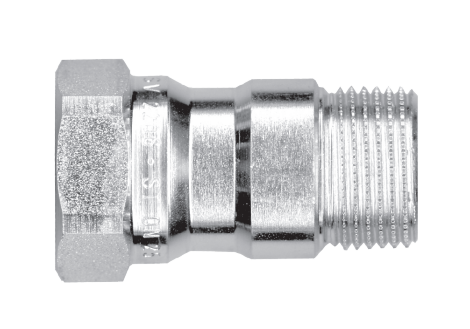

Dispositif d'arrêt thermique |
|
Acheter maintenant
3.3 Fonctionnement du dispositif d’arrêt thermique (DAT)
Le dispositif d’arrêt thermique 89035 a pour fonction de stopper le débit de gaz à de fortes températures, avec pour effet de couper définitivement le robinet.
Le dispositif d’arrêt thermique est intégré dans les prises à gaz 89050, 89051 et 89054.
|

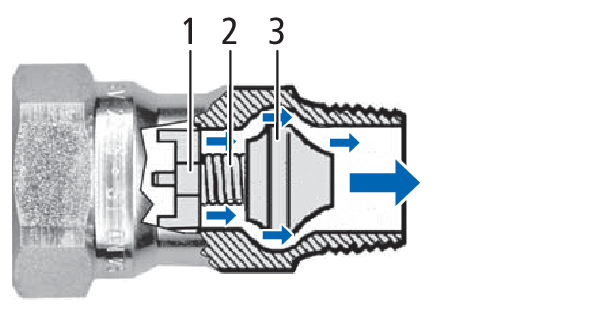

1 |
Fusible thermique |
|
2 |
Ressort comprimé |
|
3 |
Cône d’étanchéité |
Le cône d’étanchéité (3) est solidaire du ressort (2) comprimé et est maintenu dans sa position par le fusible thermique (1). A une température d’environ 96 °C, le fusible fond, ce qui libère le cône du robinet qui est poussé vers l’avant par le ressort. Cela a pour effet de couper définitivement le robinet
|

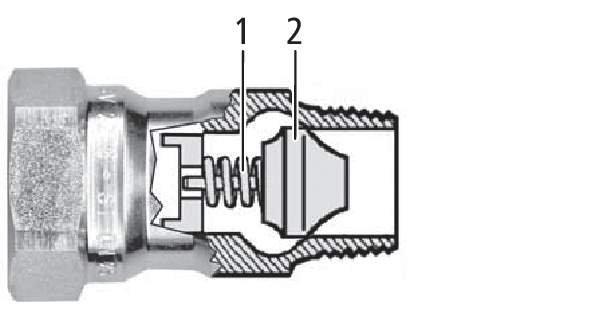

1 |
Ressort |
|
2 |
Cône d’étanchéité |
Lorsqu’un dispositif DAT s’est déclenché, il ne peut plus être ouvert et doit par conséquent être complètement remplacé.
