Instructions de montage - Robinet de réglage
2.1 Monter le robinet de réglage
Conditions:
- Avant le robinet de réglage, il faut qu’il y ait un tronçon de tuyau rectiligne d’une longueur équivalente à au moins 3 × son diamètre extérieur.
- Adapter la longueur de la conduite à la longueur de montage du robinet de réglage. Pour le remplacement d’un autre type de robinet, il se peut qu’il soit nécessaire d’enlever un petit tronçon de la conduite.
- Monter le robinet de réglage sur la conduite. Pour ce faire, respecter le marquage du sens du débit.
2.2 Régler le robinet de réglage
Volumes des débits pour les différents réglages:
|
Partie supérieure en céramique |
Pression primaire = 4 bar V pour Δp 100 mbar |
|---|---|
|
Position 0 (fermée) |
0.00 l/min |
|
Position 1 |
0.13 l/min |
|
Position 2 |
0.44 l/min |
|
Position 3 |
1.04 l/min |
|
Position 4 |
2.25 l/min |
|
Position 5 |
4.43 l/min |
|
Position 6 |
6.87 l/min |
|
Position 7 |
9.35 l/min |
|
Position 8 |
13.58 l/min |
|
Position 9 (ouvert) |
17.25 l/min |

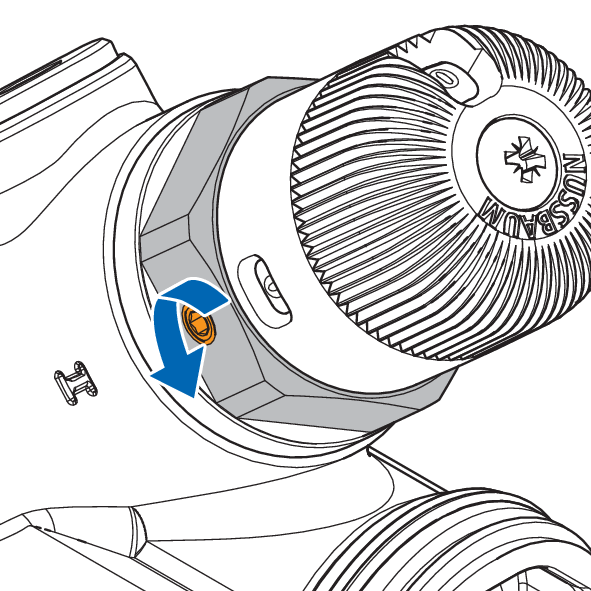

- Si la vis de blocage est en butée, la dévisser avec une clé à six pans (SW 2). A la livraison, la vis de blocage est toujours desserrée.

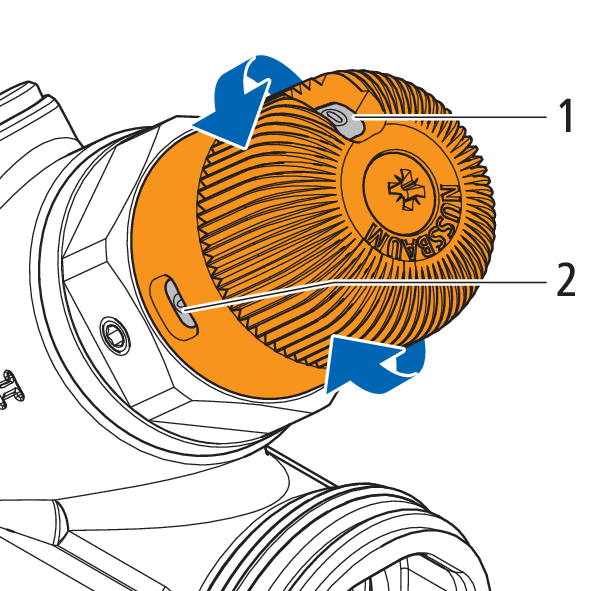

- A l’aide du volant, régler le débit nécessaire en se reportant au tableau de débits plus haut. Le réglage est indiqué sur la graduation sur le haut [1] ou la graduation sur le côté [2].

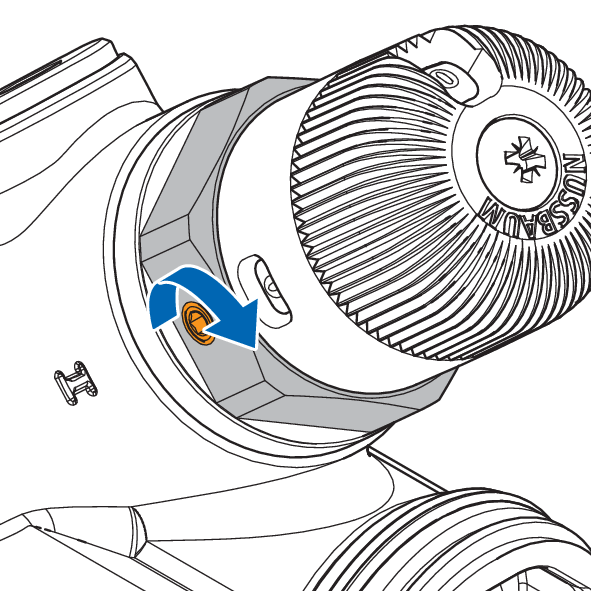

- Serrer la vis de blocage.
