Instructions de montage - Station de séparation et de sécurité AB4
3.2 Installer la station de séparation et de sécurité
Conditions:

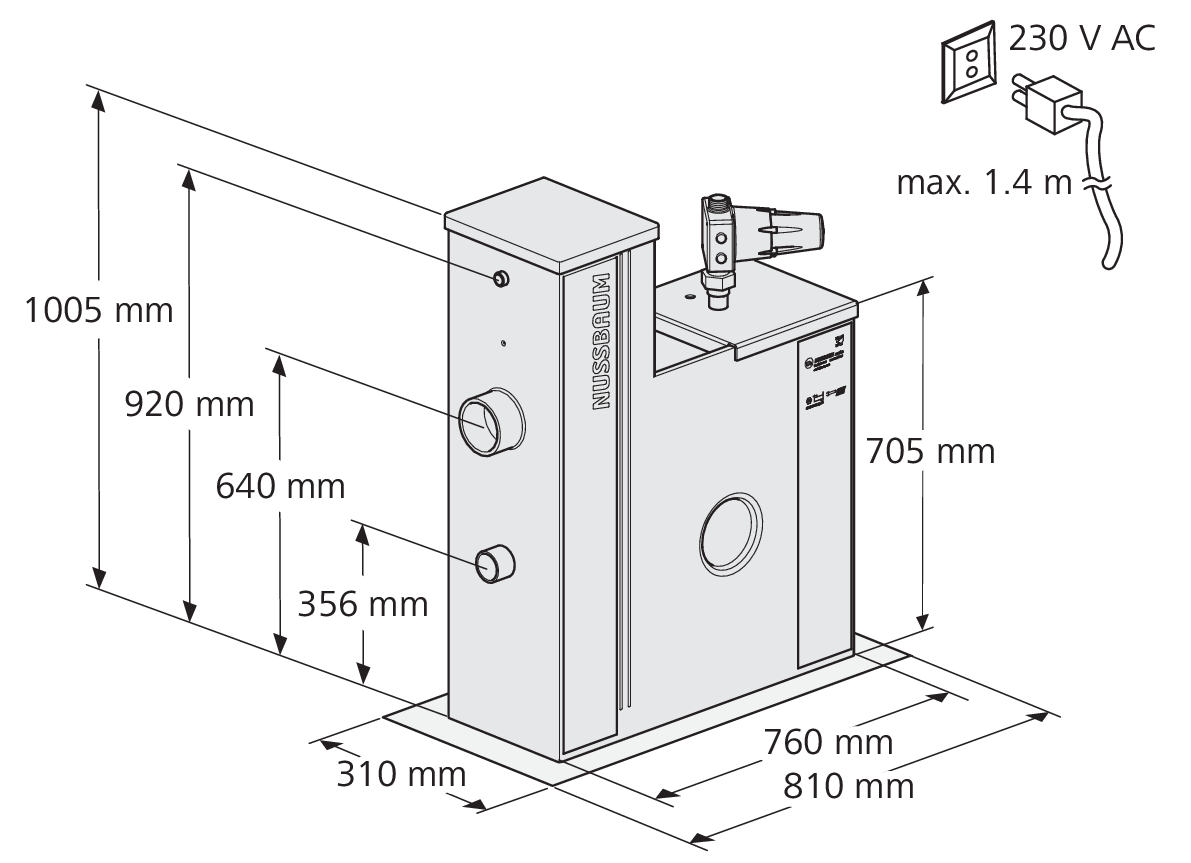

- Il y a suffisamment de place à l’emplacement prévu (👉 Encombrement).
- La conduite d’évacuation est suffisamment dimensionnée.
- Une prise murale se trouve à proximité de la station de séparation et de sécurité (câble 1.5 m).
- Le sol est plat et balayé.
- A l’emplacement prévu, placer le support de base sur le sol.
- Poser la station de séparation et de sécurité sur le support de base. Veiller à ce que la surface entière repose sur le support. Eviter tout contact entre la station de séparation et de sécurité et le mur, afin d’empêcher la transmission du bruit à l’arrivée d’eau et au niveau de la pompe.
3.3 Monter la conduite d’évacuation

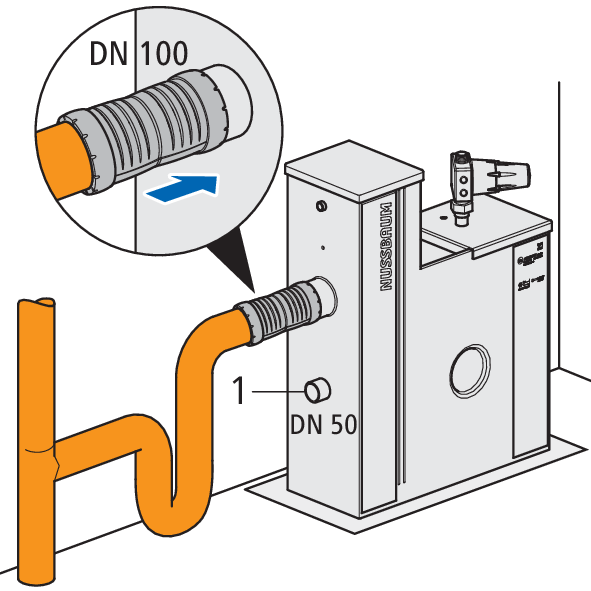

- Raccorder la tubulure d’écoulement (DN 100) de la station de séparation et de sécurité à une conduite d’évacuation suffisamment dimensionnée, au moyen d’un manchon.
- S’assurer que la conduite d’évacuation soit purgée comme il se doit. Lorsque le fonctionnement est impeccable, le siphon peut sécher.
Le trop-plein d’urgence (1) (DN 50) ne doit pas nécessairement être raccordé.
3.4 Monter des composants supplémentaires
- En cas de besoin, installer un réducteur de pression sur la conduite d’alimentation afin de réduire la pression à un maximum de 4 bar.
- Monter le bouchon de fermeture sur le robinet oblique.
- Raccorder le robinet oblique au moyen du tuyau renforcé ¾" à l’ouverture de la station de séparation et de sécurité.

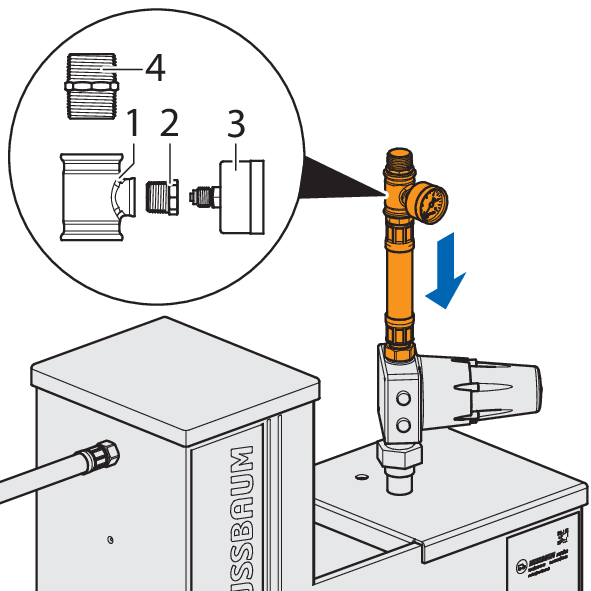

- Sur le dessus, raccorder le tuyau renforcé 1" et monter le té réduit Optifitt-Serra (1).
- Sur le côté du té, monter la réduction Optifitt-Serra (2) et le manomètre (3).
- Sur le haut du té, monter le mamelon double Optifitt-Serra (4).

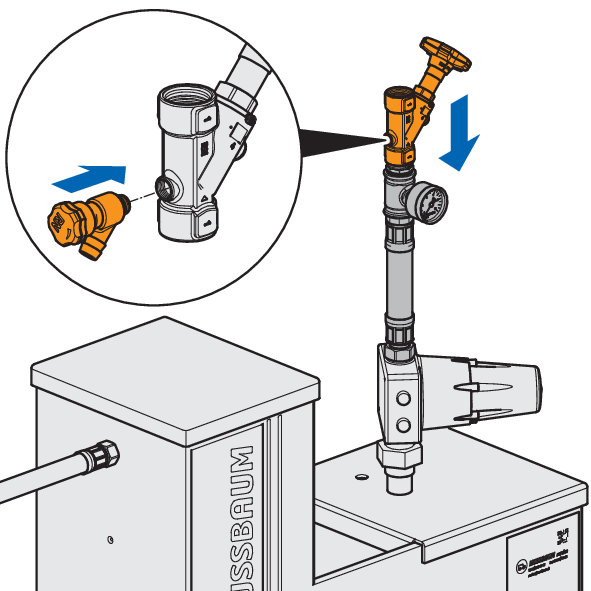

- Monter le robinet KRV et visser dessus le robinet de rinçage.
- Raccorder la conduite.
- S’il y a lieu, monter le vase d’expansion sous pression (👉 Matériel d’installation en option). Attendre avant de remplir d’eau le vase d’expansion sous pression.
- Sur le vase d’expansion sous pression, régler la pression d’admission p0 à 2 bar. Démonter à cet effet le couvercle de vanne du robinet de remplissage de gaz, régler la pression à l’aide d’un manomètre de contrôle et revisser fermement le couvercle de vanne. La valeur de réglage se situe alors à 0.1 à 0.2 bar au-dessus de la pression de mise en marche. Inscrire la pression d’admission réglée sur la plaque signalétique.

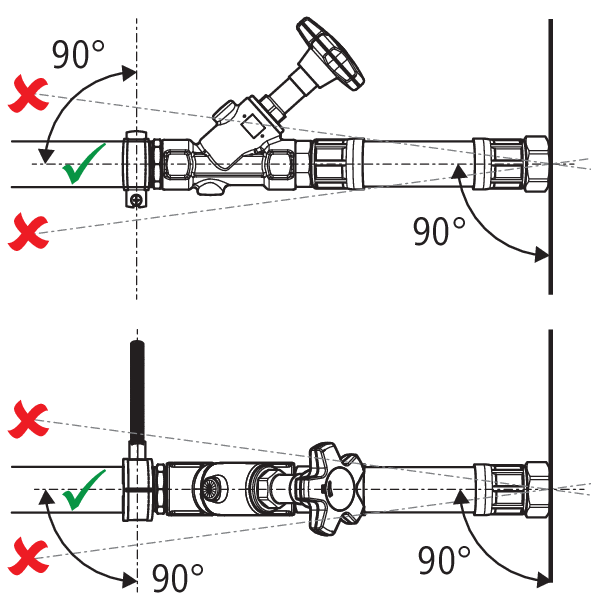

- Les conduites doivent être fixées de telle sorte qu’elles puissent absorber d’éventuelles vibrations. Eviter des distances trop importantes entre les points de fixation.
3.5 Mettre en service la station de séparation et de sécurité
La mise en service peut être réalisée par un technicien sanitaire selon les instructions suivantes.
Cette opération peut être effectuée aussi par le service

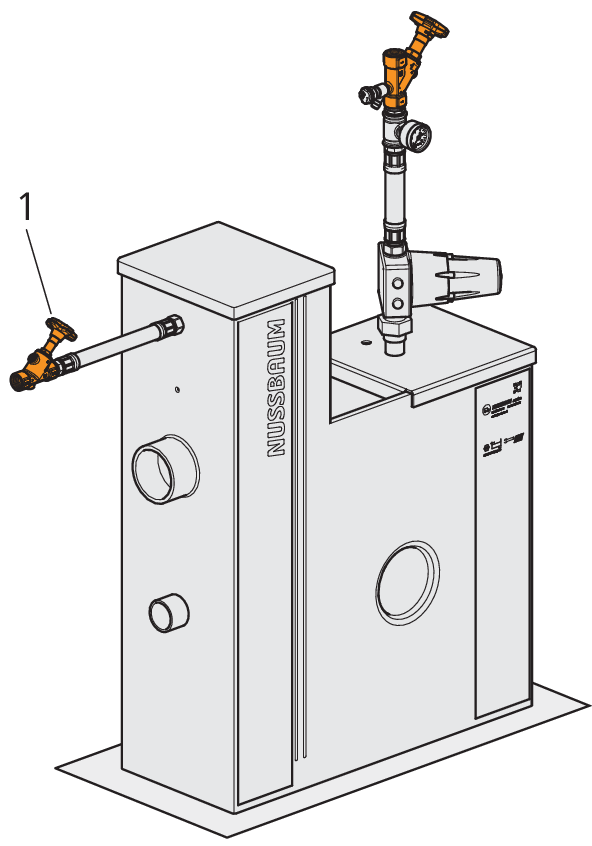

- Ouvrir le robinet oblique sur le raccord d’eau (1).
- Le réservoir de remplissage se remplit.
- Ouvrir un point de soutirage afin de laisser s’échapper l’air.
- Brancher la fiche secteur.
- Presser la touche [ENTER] (ON/OFF)
sur le contrôleur de débit pour mettre l’appareil sous tension. - La pompe démarre.
- Purger la conduite par le point de soutirage. Répéter l’opération autant de fois qu’il le faut jusqu’à ce que la pompe ne contienne plus d’air.
- Une fois la pression maximale obtenue, la pompe se met à nouveau hors tension après env. 15 secondes.
3.6 Régler la pression de démarrage
La pression de démarrage est réglée en usine à 3 bar; elle peut cependant être ajustée selon la situation de montage.
Conditions:
- L’appareil est sous tension.
- Pour activer le mode réglage de la pression de démarrage, maintenir la touche «Vers le haut»
enfoncée pendant 3 secondes. - La pression de démarrage est affichée à l’écran, et le LED [ON] clignote.
- Régler la valeur désirée avec la touche «Vers le haut»
et la touche «Vers le bas»
. - Confirmer avec la touche [ENTER] (ON/OFF)
.
