Instructions de service - Station de séparation et de sécurité AB2

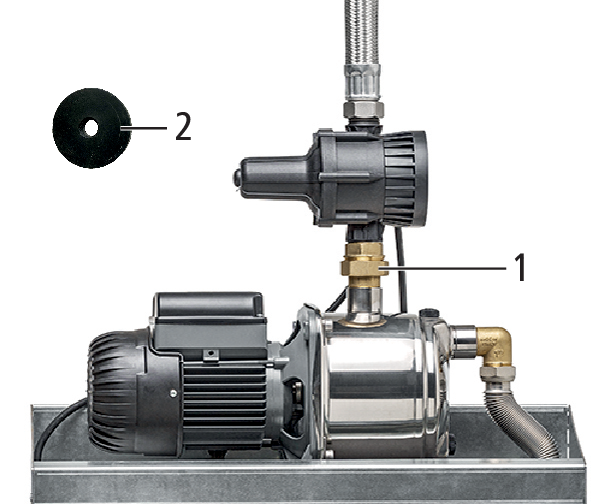

5.1 Monter le limiteur de débit

1. Desserrer l’écrou (1) sur le contrôleur de pression.



2. Introduire le limiteur de débit (2) par le bas dans le contrôleur de pression.
3. Resserrer l’écrou.

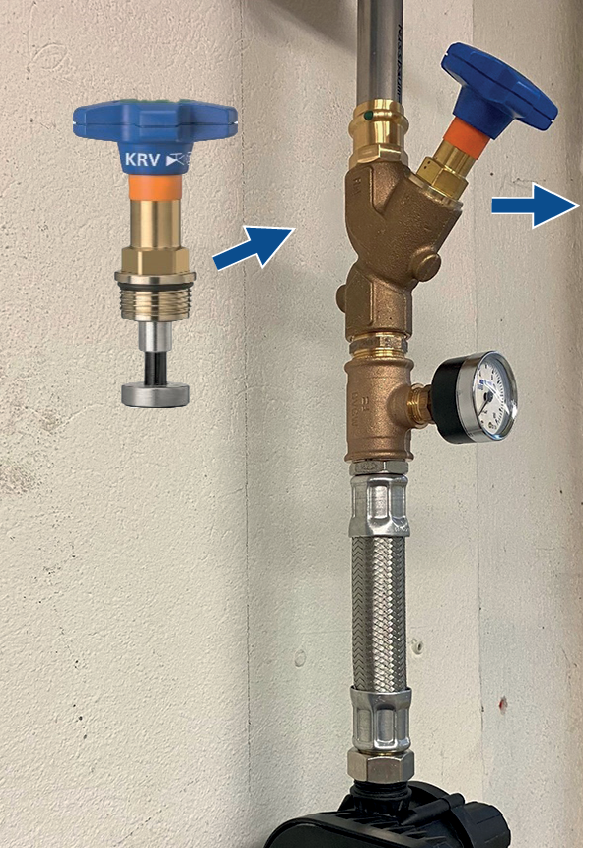

5.2 Remplacer la tête Easy-Top

• Remplacer la tête Easy-Top par la tête KRV 23165.06.



KRV-Tête

N° d'article: 23165

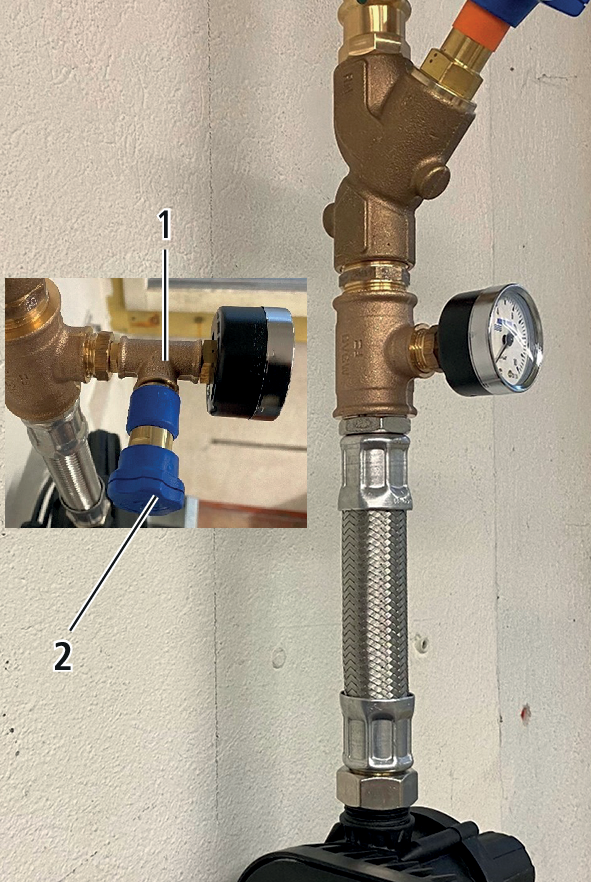

5.3 Monter le robinet de rinçage

• Prendre le té (1) avec le robinet de rinçage (2) et monter l’ensemble sur le raccord de manomètre. Utiliser à cet effet le set comprenant 1 × robinet de rinçage 22065.02, 1 × mamelon double Optifitt-Serra 90025.02 et 1 × té Optifitt-Serra 90011.02.



Optifitt-Serra-Té

N° d'article: 90011

Optifitt-Serra-Mamelon double

N° d'article: 90025

Robinet de rinçage

N° d'article: 22065

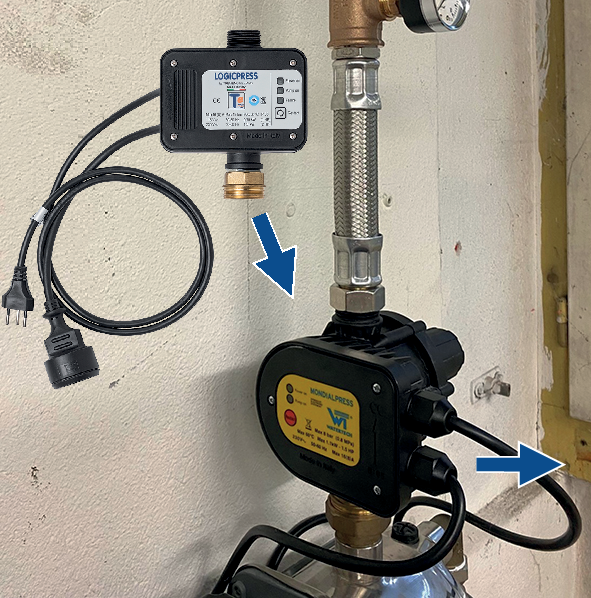

5.4 Remplacer le contrôleur de débit

• Remplacer le contrôleur de débit (Mondial Press) par le nouveau modèle (Logicpress 97089.12). Enlever aussi le limiteur de débit, qui ne s’utilise qu’avec l’ancienne pompe 97089.11.



Contrôleur de débit

N° d'article: 97089
