Notice d’utilisation - Chariot élévateur

68070

260.0.030 / V2

3 Description du produit

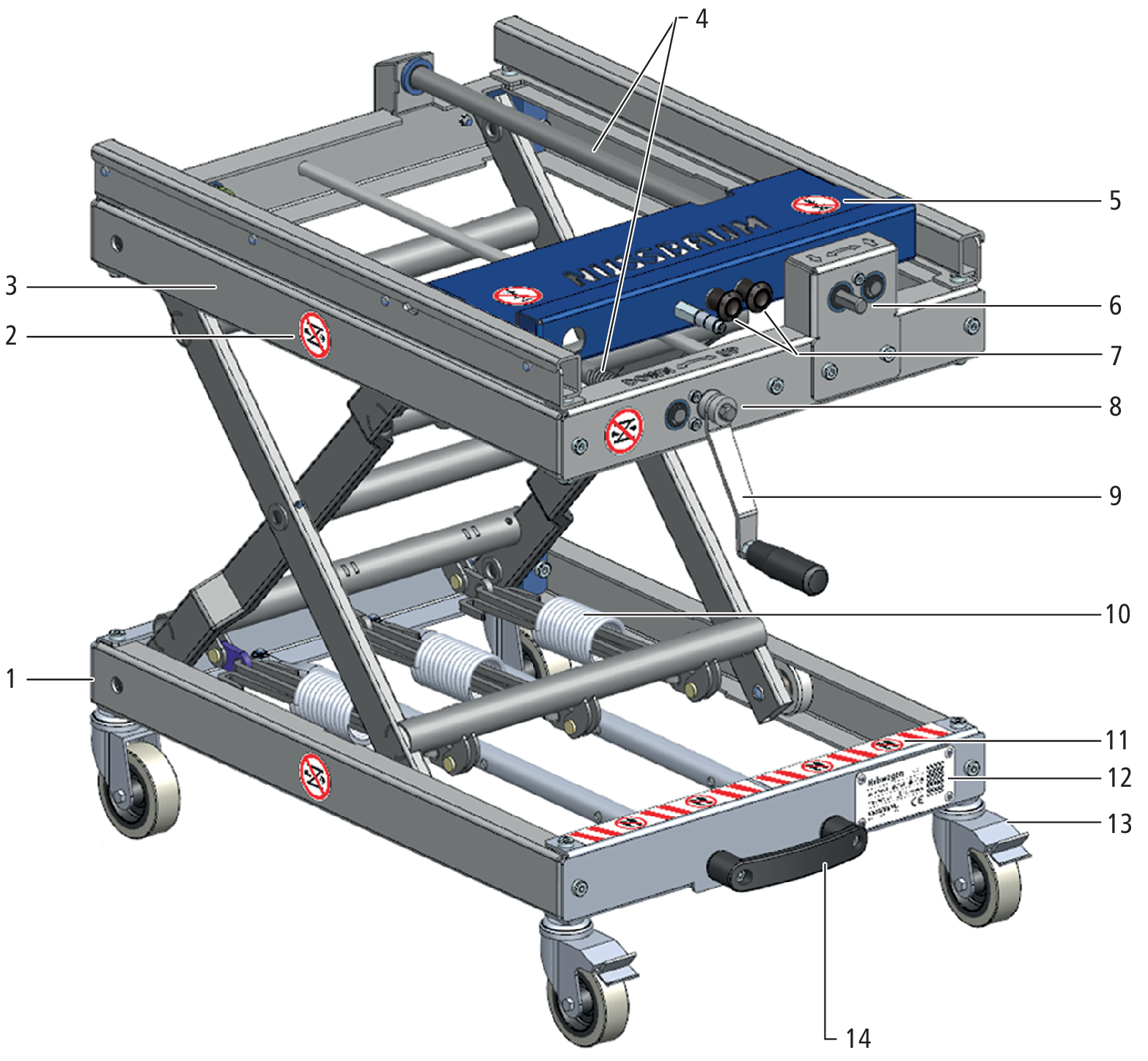

3.1 Structure

1	Châssis	8	Entraînement vertical de la plateforme
2	Plaque d’interdiction «Ne tenir aucune partie du corps entre le châssis et la plateforme»	9	Manivelle amovible
3	Plate-forme	10	Ressorts
4	Tiges	11	Plaque d’interdiction «Ne pas marcher dessus»
5	Plaque d’interdiction «Ne pas lever de personnes»	12	Plaque signalétique
6	Entraînement horizontal de la plateforme	13	Roulette à patin d’immobilisation
7	Boulons de sécurité	14	Poignée de transport extensible

3.2 Fonctionnement

Le chariot élévateur est doté de deux entraînements actionnés par manivelle. L’entraînement vertical pour le levage de l’appareil de base est assisté par des ressorts. L’entraînement horizontal sert à faire glisser horizontalement la plateforme sur laquelle repose l’appareil de base, au-dessus du soubassement ou d’un cadre de tiers. Les boulons de sécurité servent à fixer l’appareil de base au chariot élévateur. Le châssis est doté de roulettes dont les patins permettent de les immobiliser.

3.3 Caractéristiques techniques

Poids à vide	[kg]	30
Capacité de levage max.	[kg]	120
Levage en hauteur max.	[mm]	380
Déplacement horizontal max.	[mm]	380
Dimensions (longueur × largeur × hauteur)	[mm]	667 × 450 × 293
Roulettes Ø	[mm]	75

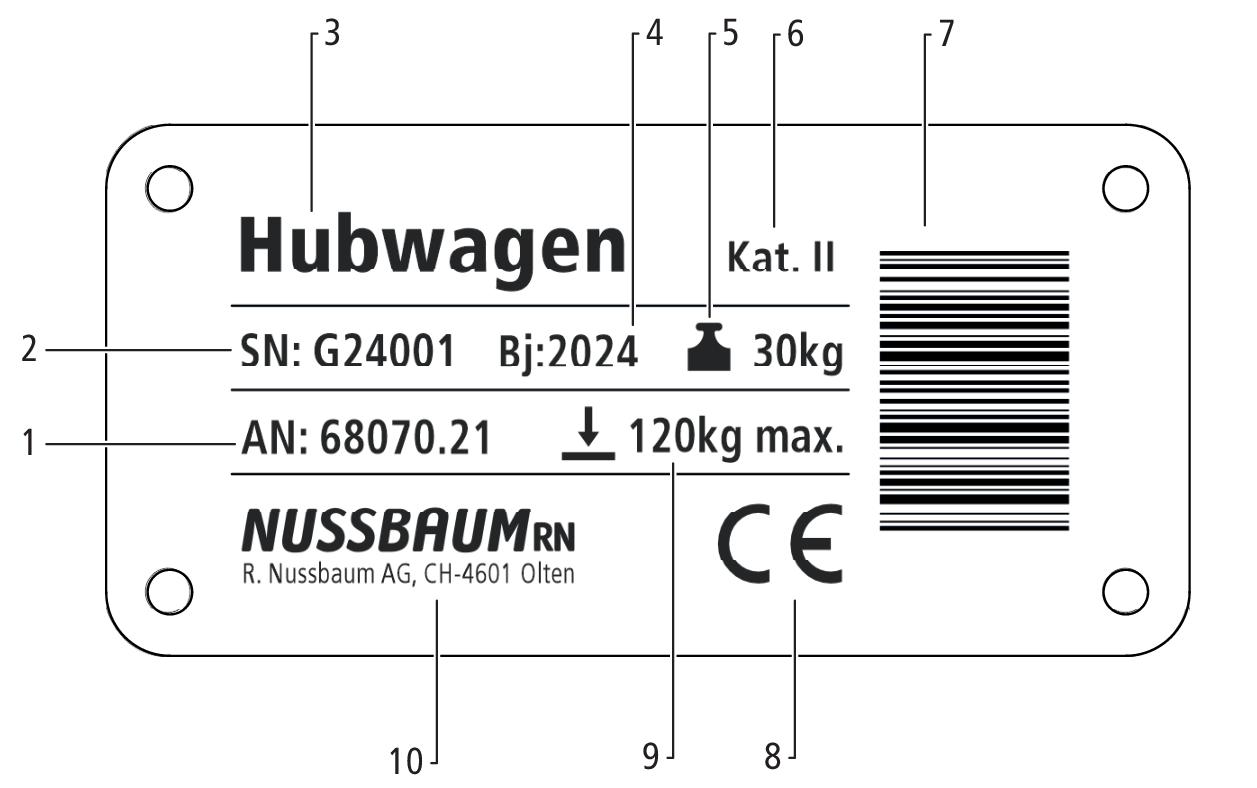

3.4 Plaque signalétique

1	Numéro d’article	6	Facteur de charge pour tables élévatrices
2	Numéro de série	7	Code-barres numéro de série
3	Désignation du produit	8	Marquage de conformité CE
4	Année de fabrication	9	Capacité de levage maximale
5	Poids à vide	10	Adresse du fabricant

3.5 Etendue de la livraison

La livraison comprend les éléments suivants:

1 chariot élévateur
1 manivelle
2 sangles de levage
1 notice d’utilisation
1 coffre en matière synthétique
