Descrizione sistema - Optipress-Therm

Temperatura max.

[°C]

110

Medio

Acqua addolcita, parzialmente demineralizzata (decarbonizzata), completamente demineralizzata, deionizzata, osmotizzata e distillata

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

EPDM

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Avvertenze e limitazioni

I componenti di sistema Optipress-Therm possono essere utilizzati esclusivamente in circuiti chiusi.

Temperatura per breve tempo fino a max.

[°C]

180

Medio

Miscela di glicole etilenico o propilenico e acqua*

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

EPDM

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Avvertenze e limitazioni

Per motivi legati alla corrosione, l’utilizzo dei componenti Optipress-Therm per impianti solari è consigliato solo in ambienti interni.

Temperatura max.

[°C]

-25 … +110

Pressione max.

[kPa] (bar)

1'600 (16)

Medio

Miscela di glicole etilenico o propilenico e acqua*

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

EPDM

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Temperatura max.

[°C]

110

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

EPDM

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Avvertenze e limitazioni

I componenti di sistema Optipress-Therm possono essere utilizzati esclusivamente in circuiti chiusi.

Dimensioni

[mm]

Ø 15 … 54

Pressione max.

[kPa] (bar)

👉 Pressioni d’esercizio di componenti di tubazioni Optipress

Medio

Aria compressa secca (l’umidità condensata nell’impianto può causare corrosione)

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

• EPDM per classe di aria compressa da 1 a 4 (concentrazione di olio ≤ 5 mg/m³)

• HNBR per classi di aria compressa 5 e superiori (concentrazione di olio > 5 mg/m³)

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Dimensioni

[mm]

Ø 64 … 108

Pressione max.

[kPa] (bar)

1'000 (10)

Medio

Aria compressa secca (l’umidità condensata nell’impianto può causare corrosione)

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

• EPDM per classe di aria compressa da 1 a 4 (concentrazione di olio ≤ 5 mg/m³)

• HNBR per classi di aria compressa 5 e superiori (concentrazione di olio > 5 mg/m³)

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Pressione max. (P_abs)

[kPa] (mbar)

20 (200)

Medio

Vuoto basso

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

EPDM

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Temperatura min.

[°C]

-15

Pressione max.

[kPa] (bar)

1'600 (16)

Medio

Azoto (N₂), in forma gassosa

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

EPDM

Materiale del tubo

Acciaio 1.0034 zincato esternamente

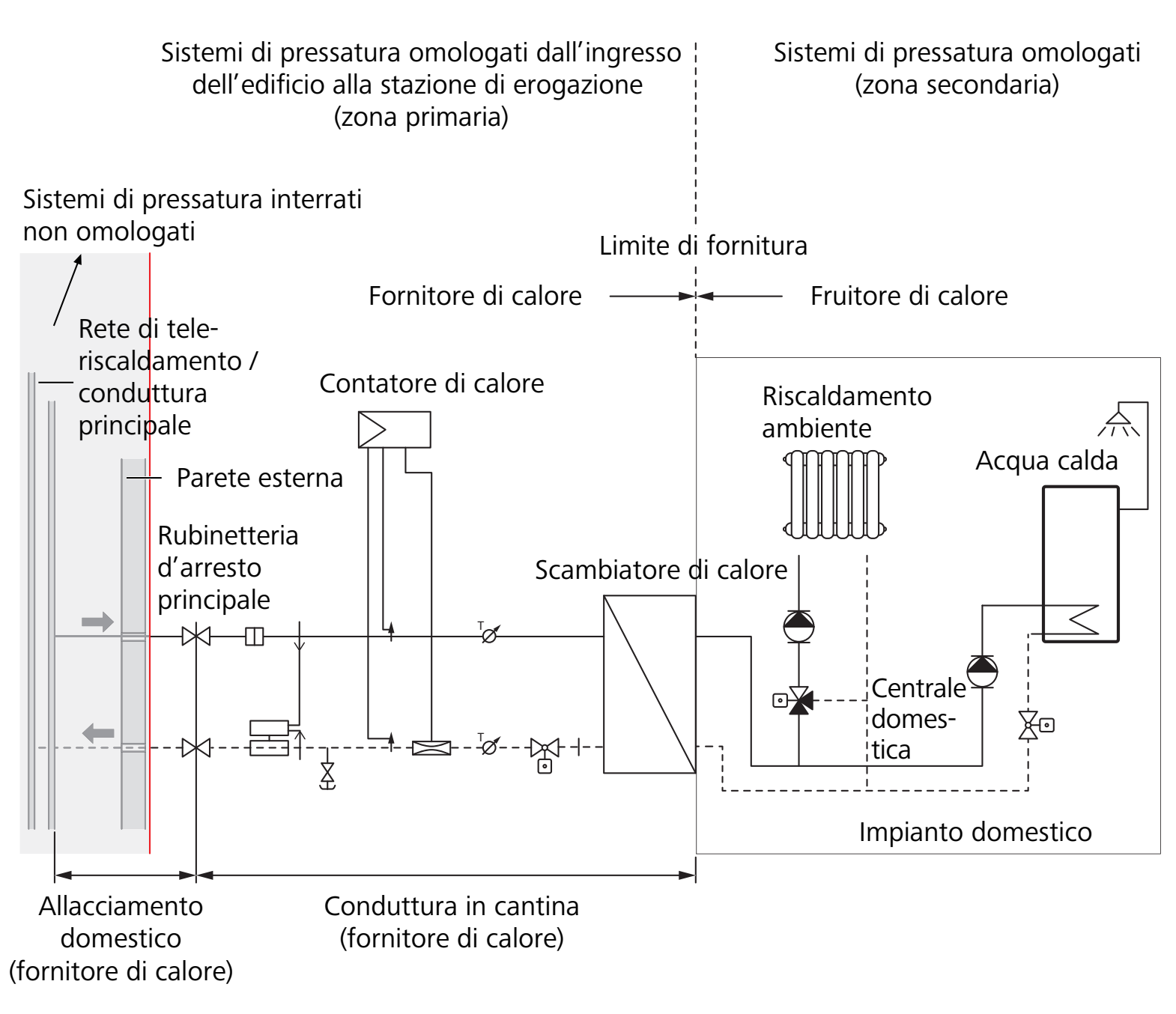

Impianti di riscaldamento

L’ossigeno introdotto durante il riempimento dell’impianto non causa danni da corrosione. Un contenuto di ossigeno > 0.1 g/m³ aumenta la probabilità di corrosione.

Per il riempimento e l’alimentazione dell’impianto va montato a monte un filtro fine per impedire l’ingresso di particelle estranee (ruggine, sabbia ecc.) nell’impianto idraulico. Nell’impianto non devono essere utilizzati tubi in materiale sintetico o tubi flessibili permeabili all’ossigeno.

Miscela di etilene o propilene e acqua

I fitting zincati internamente non rappresentano generalmente alcun problema per gli impianti con liquidi vettori costituiti da miscele di etilene o propilene. A seconda dell’applicazione può essere consigliabile installare un separatore di fanghi.

Tubi zincati internamente

L’utilizzo di tubi zincati internamente in circuiti chiusi andrebbe sostanzialmente evitato.

Contatto con materiali da costruzione e materiali isolanti umidi

Utilizzo in ambiente umido

Le superfici esterne di un impianto di tubazioni all’interno di edifici non vengono generalmente a contatto con medi corrosivi liquidi. Una corrosione esterna dei componenti di sistema Optipress-Therm può quindi verificarsi soltanto in caso di contatto prolungato con medi corrosivi presenti accidentalmente.

Questi medi corrosivi accidentali possono essere ad esempio:

• Precipitazioni piovose infiltrate

• Umidità nella muratura o nel bettoncino

• Acqua di condensa

• Perdite d’acqua, schizzi d’acqua o acqua per la pulizia

I componenti di sistema Optipress-Therm non devono essere posati in locali o ambienti costantemente umidi.

👉 Protezione contro la corrosione esterna

Acqua di condensa (raggiungimento del punto di rugiada)

Gli impianti Optipress vanno protetti dall’acqua di condensa. L’acqua di condensa si forma quando la temperatura superficiale di un componente raggiunge il punto di rugiada. Tale fenomeno è possibile soprattutto nei circuiti o nelle condutture di raffreddamento.

Esempio: A una temperatura ambiente di 20 °C e con un’umidità dell’aria del 75 %, il punto di rugiada si attesta a 15.44 °C (temperatura superficiale).

Zone esposte al pericolo di gelo

Nelle zone esposte al pericolo di gelo, gli impianti devono essere protetti contro il congelamento.

Per il riempimento dei circuiti di riscaldamento, raffreddamento e refrigerazione, degli impianti solari e a vapore è necessario osservare la direttiva SITC BT102-01.

Antifrogen® N (glicole monoetilenico)

Medio antigelo e anticorrosivo per impianti di raffreddamento e a pompa di calore nonché di riscaldamento di acqua calda, liquido rilevatore di perdite

Antifrogen® L (glicole propilenico)

Settore alimentare e dei generi voluttuari, medio antigelo e anticorrosivo per impianti di raffreddamento, solari e a pompa di calore, prodotto antincendio

Antifrogen® SOL HT (glicoli altobollenti)

Per impianti solari con elevata capacità termica, con protezione antigelo e anticorrosione

Pekasol® L (glicole propilenico)

Sistemi di riscaldamento e raffreddamento, pompe di calore, impianti sprinkler, refrigerazione di derrate alimentari

Pekasol® L (glicole propilenico)

Collettori piani e tubolari sottovuoto e relative combinazioni con impianti di riscaldamento

Glykolsol® N (glicole monoetilenico)

Pompe di calore, sonde geotermiche, impianti di climatizzazione, impianti di recupero del calore, sistemi di riscaldamento e raffreddamento

Tyfocor® L (glicole propilenico)

Impianti di riscaldamento e raffreddamento, impianti solari e a pompa di calore

Per impianti solari con elevata capacità termica

Acqua potabile

Optipress-Therm non è omologato per gli impianti di acqua potabile.

Circuiti aperti

Optipress-Therm non è adatto per i circuiti aperti poiché potrebbe verificarsi un afflusso di ossigeno eccessivo e, quindi, non ammesso.

Impianti non completamente riempiti (corrosione interna nella zona del confine trifase)

In presenza di materiali metallici può verificarsi corrosione nella zona del confine trifase (acqua-materiale-aria). La corrosione può essere evitata se, dopo il riempimento e lo sfiato, l’impianto viene mantenuto completamente riempito con acqua. Se l’impianto non deve essere messo in servizio subito dopo l’installazione è consigliabile eseguire una prova di pressione e di tenuta con aria oppure con gas inerti.

Circuito di refrigerazione

Il termine «circuito di refrigerazione» indica collettivamente tutti i componenti facenti parte di una macchina frigorifera come compressori, pompe, tubazioni, scambiatori di calore e valvole che vengono attraversati dal refrigerante. In senso stretto, il circuito di refrigerazione corrisponde alla circolazione del refrigerante in una macchina frigorifera.

Optipress-Therm non può essere impiegato in combinazione con circuiti di refrigerazione. Per tale campo d’impiego si utilizzano soprattutto condutture in rame collegate tramite brasatura. Vengono a crearsi condizioni d’esercizio (temperatura, pressione) fortemente divergenti da quelle presenti nelle normali installazioni. Per ulteriori informazioni sull’impiego nei circuiti termorefrigeranti: 👉 Liquidi termovettori e refrigeranti omologati.

10

12

40

—

12

15

40

40

15

18

40

40

20

22

30

30

25

28

20

20

32

35

16

16

40

42

16

16

50

54

16

16

60

64

16

16

65

76.1

16

16

80

88.9

16

12

100

108

16

12
