Systembeschrieb - Optipress-Therm

Temperatur max.

[°C]

110

Medium

Enthärtetes, teilentsalztes (entkarbonisiertes), vollentsalztes, entionisiertes, Osmose- und destilliertes Wasser

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

EPDM

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

Hinweise und Einschränkungen

Optipress-Therm-Systemkomponenten dürfen nur in geschlossenen Kreisläufen verwendet werden.

Temperatur kurzfristig bis max.

[°C]

180

Medium

Gemisch aus Ethylen- oder Propylenglykol und Wasser*

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

EPDM

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

Hinweise und Einschränkungen

Aus korrosionstechnischen Gründen wird der Einsatz von Optipress-Therm-Komponenten für Solaranlagen nur im Gebäudeinneren empfohlen.

Temperatur max.

[°C]

−25 … +110

Druck max.

[kPa] (bar)

1600 (16)

Medium

Gemisch aus Ethylen- oder Propylenglykol und Wasser*

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

EPDM

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

Temperatur max.

[°C]

110

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

EPDM

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

Hinweise und Einschränkungen

Optipress-Therm-Systemkomponenten dürfen nur in geschlossenen Kreisläufen verwendet werden.

Dimensionen

[mm]

Ø 15 … 54

Druck max.

[kPa] (bar)

👉 Betriebsdrücke von Optipress-Rohrleitungskomponenten

Medium

Trockene Druckluft (kondensierte Feuchtigkeit in der Installation kann zu Korrosion führen)

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

• EPDM für Druckluftklasse 1 bis 4 (Ölkonzentration ≤5 mg/m³)

• HNBR für Druckluftklassen 5 und grösser (Ölkonzentration >5 mg/m³)

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

Dimensionen

[mm]

Ø 64 … 108

Druck max.

[kPa] (bar)

1000 (10)

Medium

Trockene Druckluft (kondensierte Feuchtigkeit in der Installation kann zu Korrosion führen)

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

• EPDM für Druckluftklasse 1 bis 4 (Ölkonzentration ≤5 mg/m³)

• HNBR für Druckluftklassen 5 und grösser (Ölkonzentration >5 mg/m³)

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

Druck max. (P_abs)

[kPa] (mbar)

20 (200)

Medium

Grobvakuum

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

EPDM

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

Temperatur min.

[°C]

−15

Druck max.

[kPa] (bar)

1600 (16)

Medium

Stickstoff (N₂), gasförmig

Fittingwerkstoff

Stahl 1.0308 verzinkt

Dichtelement

EPDM

Rohrwerkstoff

Stahl 1.0034 aussen verzinkt

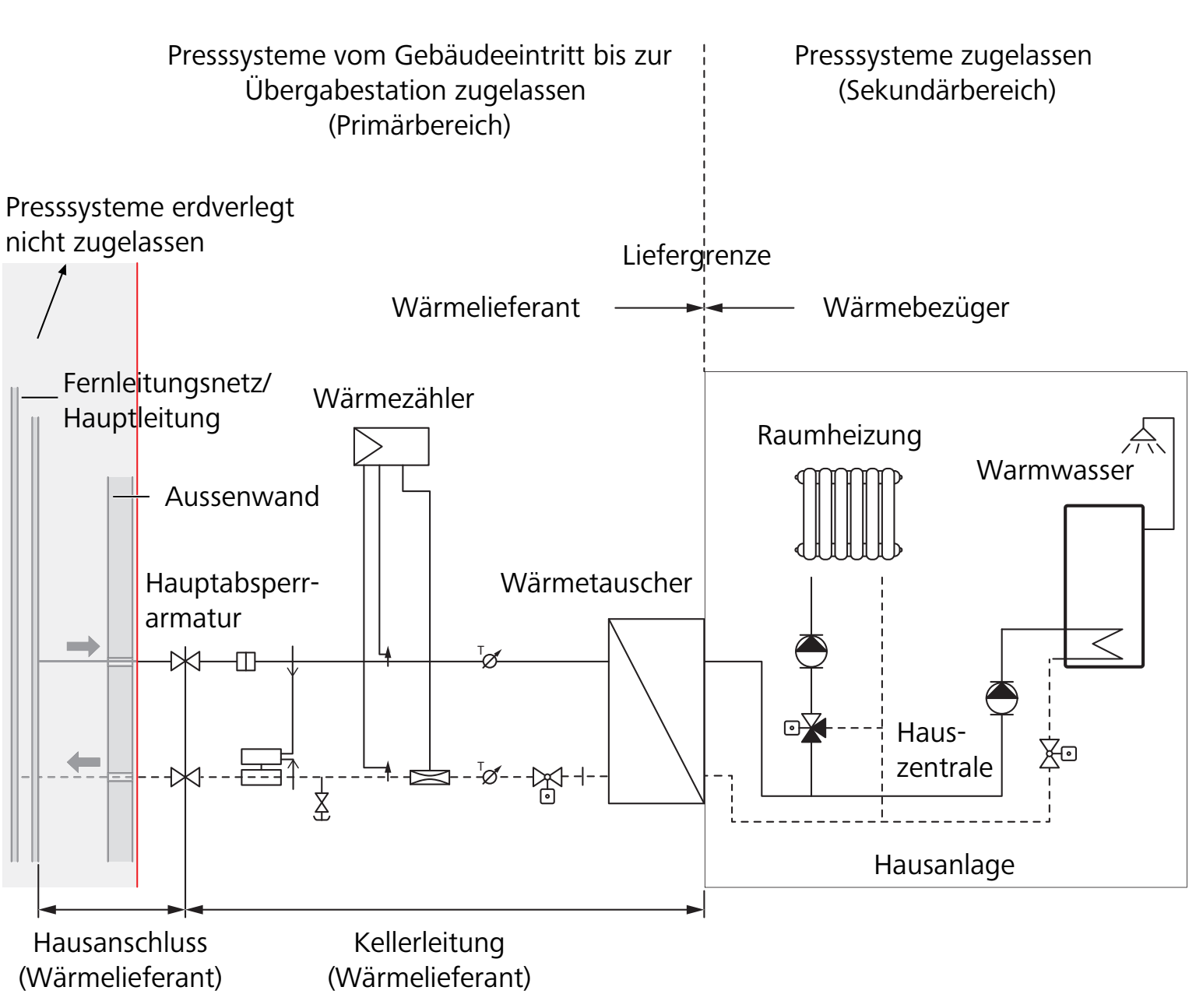

Heizungsanlagen

Der beim Befüllen der Anlage eingebrachte Sauerstoff verursacht keine Korrosionsschäden. Ein Sauerstoffgehalt von > 0.1 g/m³ erhöht die Korrosionswahrscheinlichkeit.

Bei der Befüllung und Nachspeisung der Anlage sollte ein Feinfilter vorgeschaltet werden, um den Eintrag von Fremdpartikeln (Rost, Sand usw.) ins Leitungssystem zu verhindern. In der Anlage dürfen keine sauerstoffdurchlässigen Kunststoffrohre oder Schläuche eingesetzt werden.

Ethylen- oder Propylen/Wassergemisch

Die innenverzinkten Fittings stellen für Anlagen mit Trägerflüssigkeiten aus Ethylen- oder Propylengemischen in der Regel kein Problem dar. Je nach Anwendungsfall empfiehlt sich der Einbau eines Schlammabscheiders.

Innenverzinkte Rohre

Der Einsatz von innenverzinkten Rohren in geschlossenen Kreisläufen soll grundsätzlich vermieden werden.

Kontakt mit feuchten Bau- und Dämmmaterialien

Einsatz in feuchter Umgebung

Die Aussenflächen einer Rohrleitungsinstallation in Gebäuden kommen in der Regel nicht mit flüssigen Korrosionsmedien in Berührung. Aussenkorrosion kann bei Optipress-Therm-Systemkomponenten daher nur bei längerer Einwirkung durch unbeabsichtigt auftretende Korrosionsmedien entstehen.

Unbeabsichtigt auftretende Korrosionsmedien sind zum Beispiel:

• Eindringende Niederschläge

• Feuchtigkeit im Mauerwerk oder Unterlagsboden

• Kondenswasser

• Leck-, Spritz- oder Putzwasser

Optipress-Therm-Systemkomponenten dürfen nicht in dauerhaft feuchten Räumen oder Umgebungen verlegt werden.

👉 Schutz vor Aussenkorrosion

Kondenswasser (Erreichen der Taupunkttemperatur)

Optipress-Installationen sind vor Kondenswasser zu schützen. Kondenswasser bildet sich dann, wenn die Oberflächentemperatur eines Bauteiles die Taupunkttemperatur erreicht. Dies ist vor allem bei Kühlkreisläufen oder Kühlleitungen möglich.

Beispiel: Bei einer Raumtemperatur von 20 °C und einer Luftfeuchtigkeit von 75 % liegt die Taupunkttemperatur bei 15.44 °C (Oberflächentemperatur).

Frostgefährdete Bereiche

In frostgefährdeten Bereichen sind die Installationen gegen Einfrieren zu schützen.

Für die Befüllung von Heizungs-, Kühl- und Kältekreisläufen, Dampf- sowie Solaranlagen ist die SWKI-Richtlinie BT102-01 zu beachten.

Antifrogen® N (Monoethylenglykol)

Frost- und Korrosionsschutzmedium für Kühl- und Wärmepumpenanlagen sowie Warmwasserheizungen, Leckanzeigeflüssigkeit

Antifrogen® L (Propylenglykol)

Lebens- und Genussmittelsektor, Frost- und Korrosionsschutzmedium für Kühl-, Solar- und Wärmepumpenanlagen, Feuerlöschmittel

Antifrogen® SOL HT (Höhere Glykole)

Für thermisch hochbelastete Solaranlagen, mit Frost- und Korrosionsschutz

Pekasol® L (Propylenglykol)

Heiz- und Kühlsysteme, Wärmepumpen, Sprinkleranlagen, Lebensmittelkühlung

Pekasolar® L (Propylenglykol)

Flach- und Vakuumröhrenkollektoren und deren Kombinationen mit Heizungssystemen

Glykolsol® N (Monoethylenglykol)

Wärmepumpen, Erdsonden, Klimaanlagen, Wärmerückgewinnungssysteme, Heiz- und Kühlsysteme

Tyfocor® L (Propylenglykol)

Kühl- und Heizsysteme, Solar- und Wärmepumpenanlagen

Für thermisch hochbelastete Solaranlagen

Trinkwasser

Optipress-Therm ist für Trinkwasserinstallationen nicht zugelassen.

Offene Kreisläufe

Für offene Kreisläufe ist Optipress-Therm nicht geeignet, da ein unzulässiger hoher Sauerstoffzutritt stattfinden kann.

Nicht vollständig befüllte Anlagen (Innenkorrosion im Bereich der Dreiphasengrenze)

Bei metallenen Werkstoffen kann Korrosion im Bereich der Dreiphasengrenze (Wasser-Werkstoff-Luft) auftreten. Diese Korrosion kann vermieden werden, wenn die Anlage nach dem Befüllen und Entlüften vollständig mit Wasser gefüllt bleibt. Wenn die Anlage nach der Installation nicht sofort in Betrieb genommen werden soll, empfiehlt sich eine Druck- und Dichtheitsprüfung mit Luft oder inerten Gasen.

Kältekreislauf

Der Kältekreislauf ist eine Sammelbezeichnung für sämtliche zu einer Kältemaschine gehörenden Komponenten wie Verdichter, Pumpen, Rohrleitungen, Wärmetauscher und Ventile, welche vom Kältemittel durchströmt werden. Im engeren Sinne ist der Kältekreislauf der Kältemittelumlauf in einer Kältemaschine.

Optipress-Therm kann für den Einsatz im Kältekreislauf nicht verwendet werden. In diesem Einsatzbereich werden vor allem hartgelötete Kupferleitungen eingesetzt. Dabei treten Einsatzbedingungen auf (Temperatur, Druck), die von normalen Installationen wesentlich abweichen. Weitere Informationen zum Einsatz im Kälteträgerkreislauf: 👉 Freigegebene Kälte- und Wärmeträgerflüssigkeiten.

10

12

40

—

12

15

40

40

15

18

40

40

20

22

30

30

25

28

20

20

32

35

16

16

40

42

16

16

50

54

16

16

60

64

16

16

65

76,1

16

16

80

88,9

16

12

100

108

16

12
