2 Componenti di sistema

2.1 Pressfitting Optipress

Per il montaggio è disponibile una gamma di pressfitting estremamente ampia (curve, gomiti, pezzi a Ti, riduzioni, collegamenti fissi, raccordi ecc.).

2.1.1 Materiali e caratteristiche

Pressfitting Optipress

Materiale

Certificazione

Dimensioni

Caratteristiche

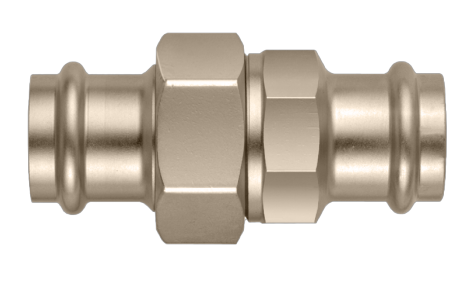

Raccordo Optipress-Gaz

Bronzo CC499K

Certificato per impianti a gas nell’edificio

fino a Ø 54

  • Sede conica

  • Materiale per impiego universale

  • Combinabile con tutti i materiali d’installazione

  • Resistente alla corrosione

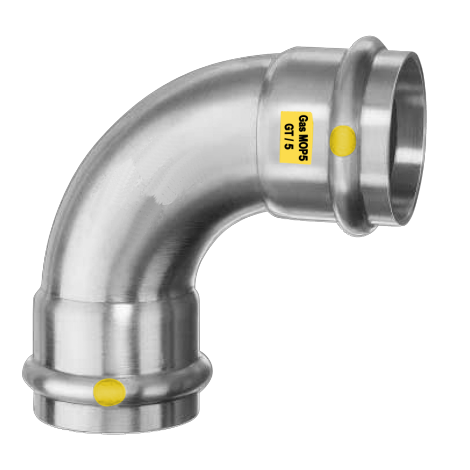

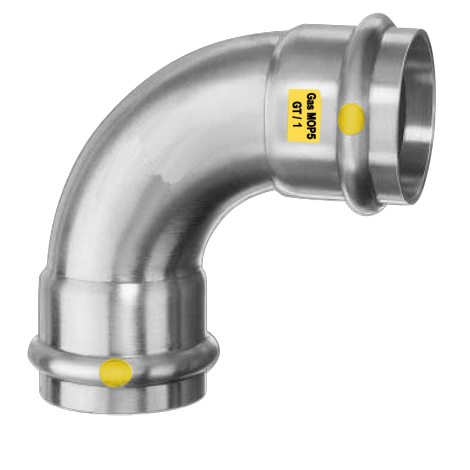

Curva Optipress-Gaz

Acciaio inossidabile 1.4401

Certificato per impianti a gas nell’edificio

fino a Ø 108

  • I pressfitting Optipress-Gaz in acciaio austenitico, altamente legato e resistente alla corrosione Cr-Ni-Mo sono contrassegnati con il logo:

  • I pressfitting Optipress-Gaz in bronzo sono contrassegnati con il logo:

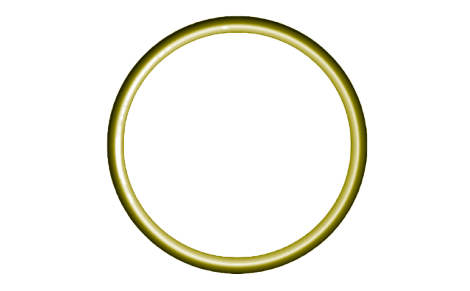

Anello di tenuta HNBR (giallo)

HNBR

Certificato per impianti a gas nell’edificio

fino a Ø 110

  • HNBR di alta qualità e resistente all’invecchiamento

  • Specificamente adatto per impianti a gas

2.2 Tubi Optipress in acciaio inossidabile 1.4401/1.4404

Per le installazioni con Optipress-Gaz sono disponibili tubi di sistema 1.4401/1.4404 in metallo nudo e saldati al laser in atmosfera di gas inerte.

I tubi sono prodotti in conformità a DIN 17440/17455.

Le schede tecniche dei prodotti Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.2.1 Materiali e caratteristiche

Tubo Optipress

Materiale

Certificazione

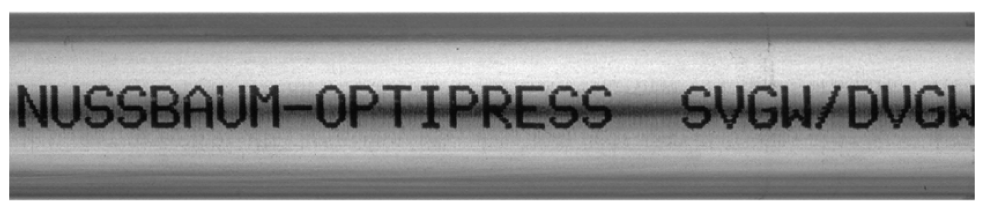

Contrassegno di sistema

Optipress-Tubo 1.4401/1.4404

81080

Acciaio inossidabile 1.4401/1.4404

Certificato per impianti a gas nell’edificio

  • Cappuccio di chiusura giallo

Compra ora

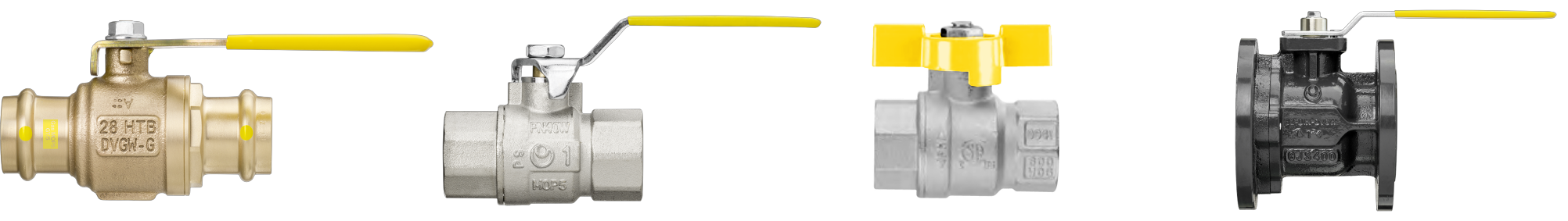

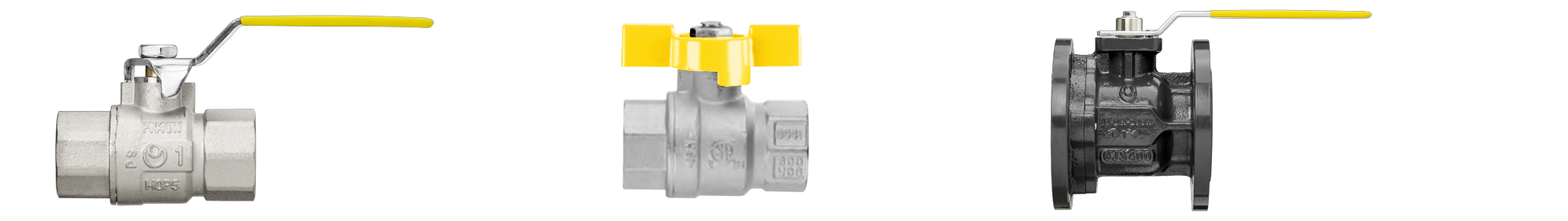

2.3 Rubinetteria di sistema Optipress-Gaz

L’ampia gamma di rubinetteria per gas consente un montaggio efficiente di impianti completi.

Le schede tecniche dei prodotti Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.4 Raccordi

Le istruzioni per la realizzazione di un collegamento Optipress sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.1.007.

Raccordo a pressare Optipress-Gaz Ø 15-54 mm

(1) Fitting, (2) Anello di tenuta, (3) Tubo acciaio inossidabile 1.4401/1.4404, (4) Doppia pressatura, (5) Contrassegno punto di sicurezza SC

  • Rigidità e accoppiamento geometrico

  • Punto di sicurezza SC, per massima sicurezza

    • Non pressato: mancanza di tenuta visibile

    • Pressato: tenuta affidabile

La tenuta è garantita dall’anello di tenuta con sezione deformata.

Raccordo a pressare Optipress-Gaz XL Ø 64,0, 76.1, 88.9 e 108,0 mm

(1) Fitting, (2) Anello di tenuta, (3) Anello divisorio, (4) Anello di ancoraggio, (5) Tubo acciaio inossidabile 1.4401/1.4404

  • Rigidità e accoppiamento geometrico

  • Punto di sicurezza SC, per massima sicurezza

    • Non pressato: mancanza di tenuta visibile

    • Pressato: tenuta affidabile

L’anello divisorio protegge l’anello di tenuta da eventuali danni durante l’inserimento del tubo.

2.5 Utensili

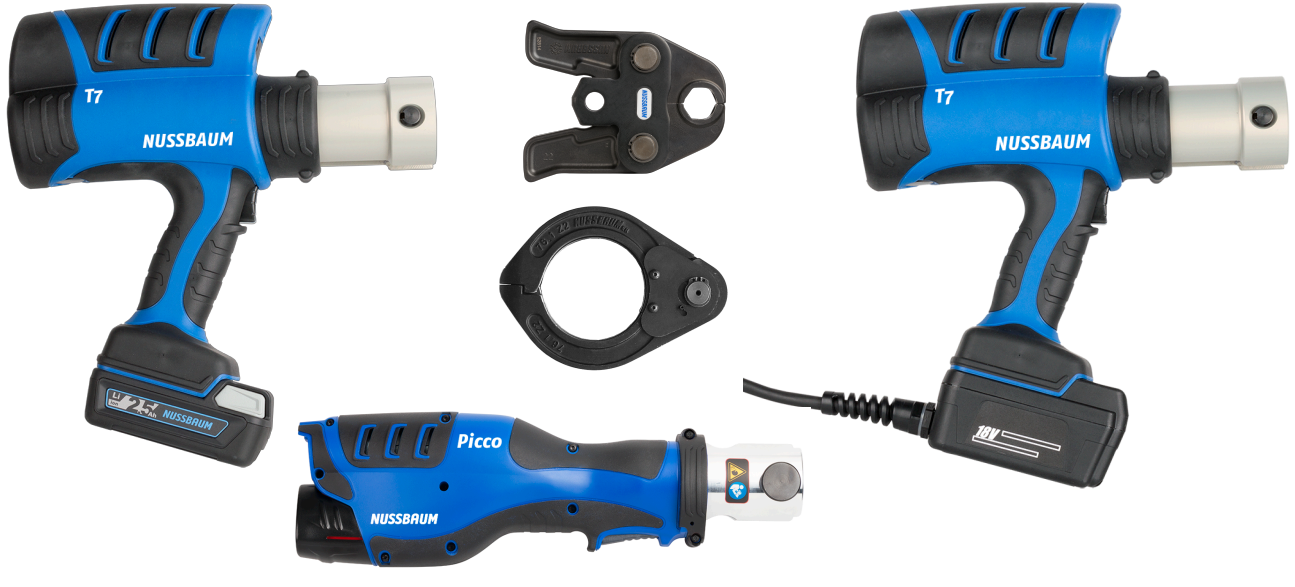

Pressatrici, ganasce e anelli di pressatura Nussbaum

Per una garanzia di sistema completa sui raccordi a pressare devono essere utilizzati esclusivamente ganasce e anelli di pressatura Nussbaum.

Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della Nussbaum.
