Produktdeklaration - Optipress-Gaz
2.1 Optipress-Pressfittings
Für die Montage steht ein sehr umfangreiches Pressfitting-Programm zur Verfügung (Bogen, Winkel, T-Stücke, Reduktionen, Übergänge, Verschraubungen usw.).
2.1.1 Werkstoffe und Eigenschaften
|
Optipress-Pressfitting |
Werkstoff |
Dimension |
Prüfdokumente |
Eigenschaften |
|---|---|---|---|---|
|

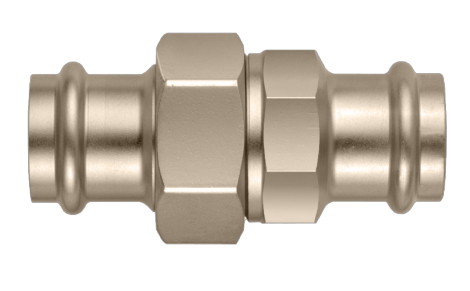

Optipress-Gaz-Verschraubung |
Rotguss CC499K |
Bis Ø 54 |
SVGW-Zertifikat für Gasinstallationen |
|
|

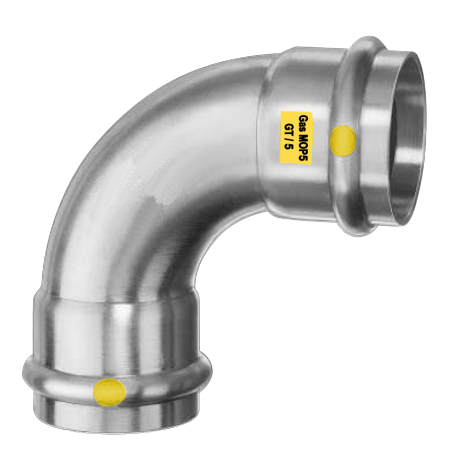

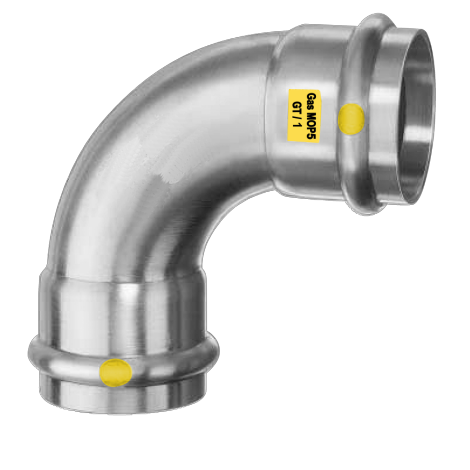

Optipress-Gaz-Bogen |
Edelstahl 1.4401 |
Bis Ø 108 |
SVGW-Zertifikat für Gasinstallationen |
|
|

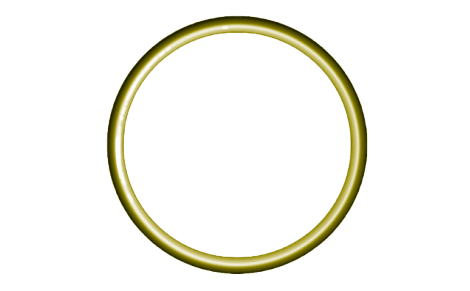

Dichtring HNBR (gelb) |
HNBR |
Bis Ø 110 |
SVGW-Zertifikat für Gasinstallationen |
Speziell für Gasinstallationen mit Erdgas (Methan) und Flüssiggas (Propan, Butan) geeignet |
2.2 Optipress-Edelstahlrohre 1.4401/1.4404
Für Installationen mit Optipress-Gaz stehen blanke und unter Schutzgas lasergeschweisste Systemrohre 1.4401/1.4404 zur Verfügung.
Hergestellt nach DIN 17440/17455.
Die Datenblätter zu den
2.2.1 Werkstoffe und Eigenschaften
|
Optipress-Rohr |
Werkstoff |
Prüfdokumente |
Systemkennzeichnung |
|---|---|---|---|
|
Optipress-Edelstahlrohr 1.4401/1.4404 |
Edelstahl 1.4401/1.4404 |
SVGW-Zertifikat für Gasinstallationen |
|
Jetzt kaufen

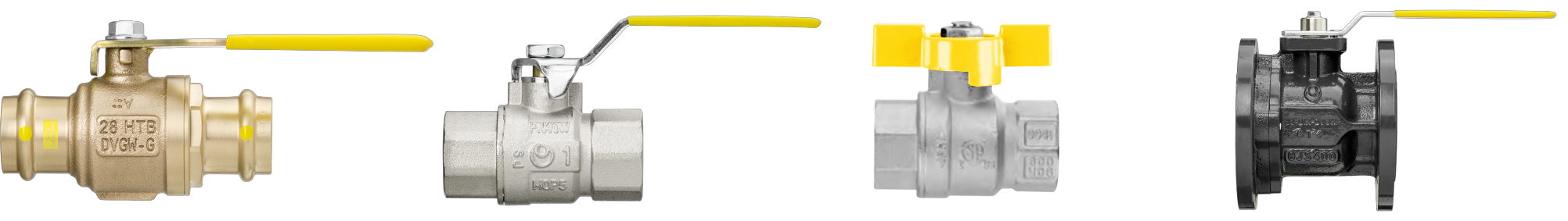

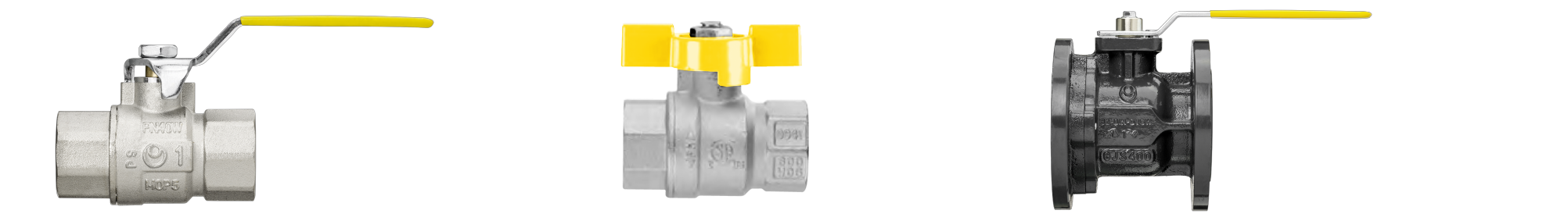

2.3 Optipress-Gaz-Systemarmaturen
Das umfangreiche Programm von Gas-Armaturen erlaubt eine rationelle Montage von kompletten Installationen.
Die Datenblätter zu den
Sortimentsauszug:
2.4 Verbindungen
Die Anleitung zur Herstellung einer Optipress-Verbindung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.1.007.
|

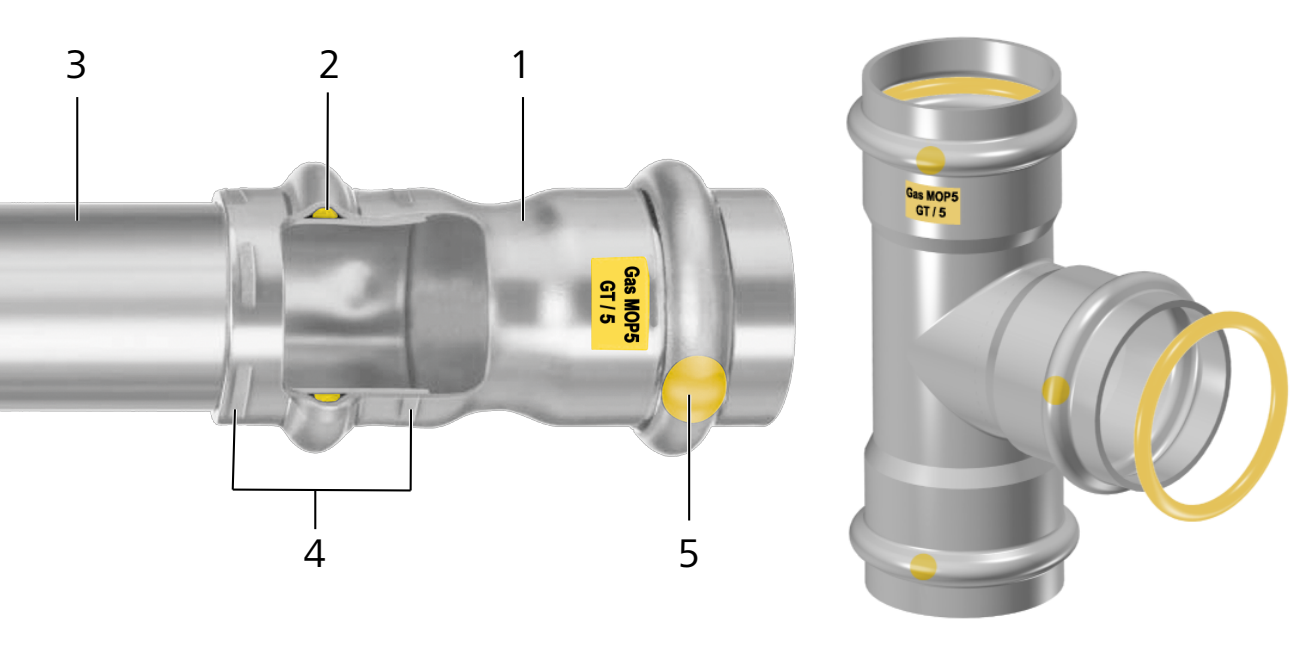

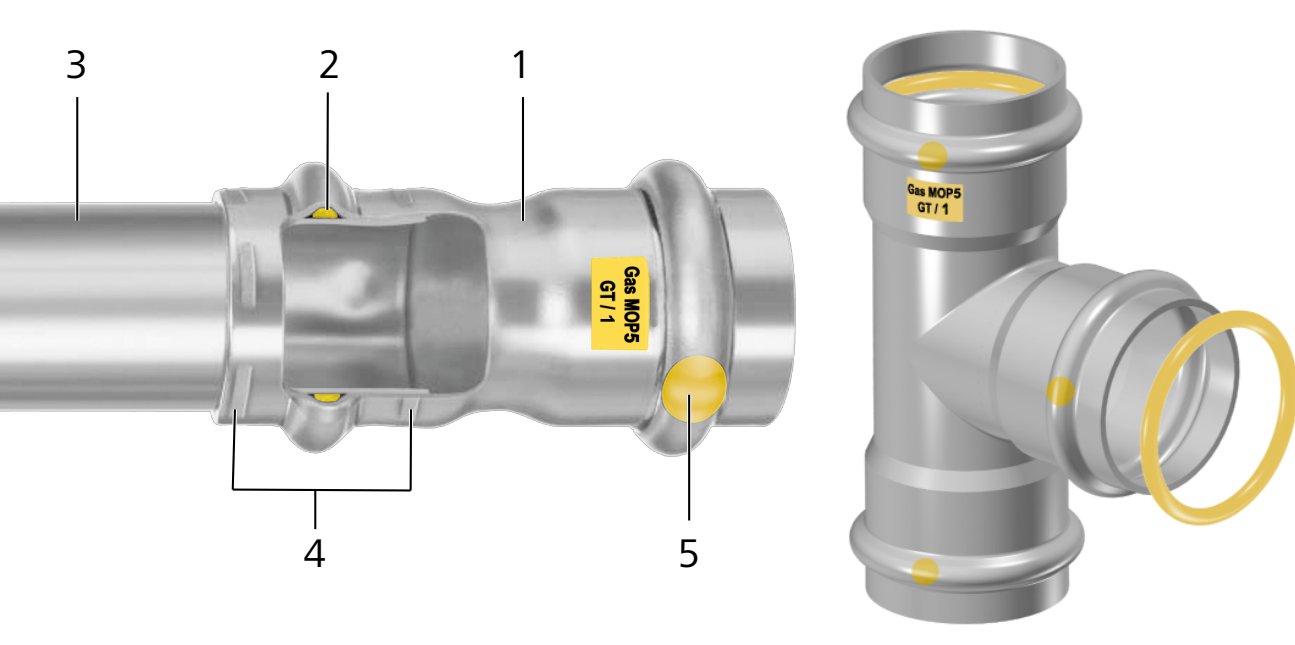

Optipress-Gaz-Pressverbindung von Ø 15 bis 54 mm |
|
|
(1) Fitting, (2) Dichtring, (3) Rohr Edelstahl 1.4401/1.4404, (4) Doppelte Verpressung, (5) Kennzeichnung SC-Contour |
Die Dichtheit erfolgt durch den in seinem Querschnitt verformten Dichtring. |
|

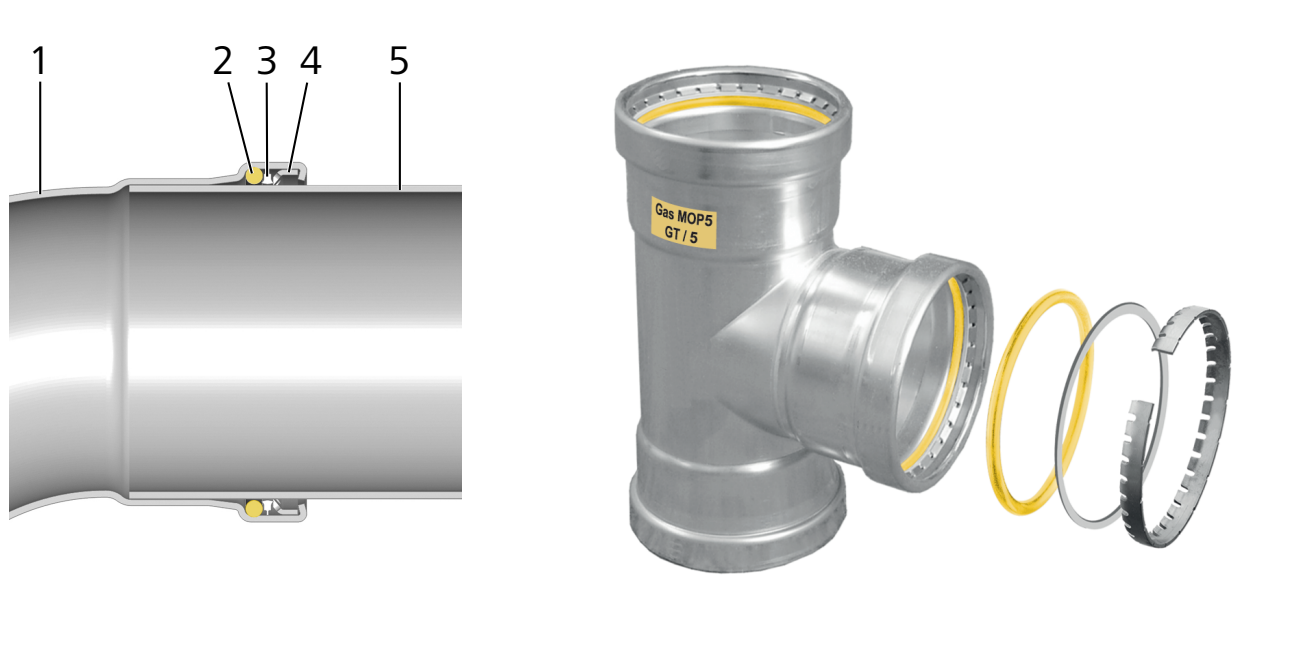

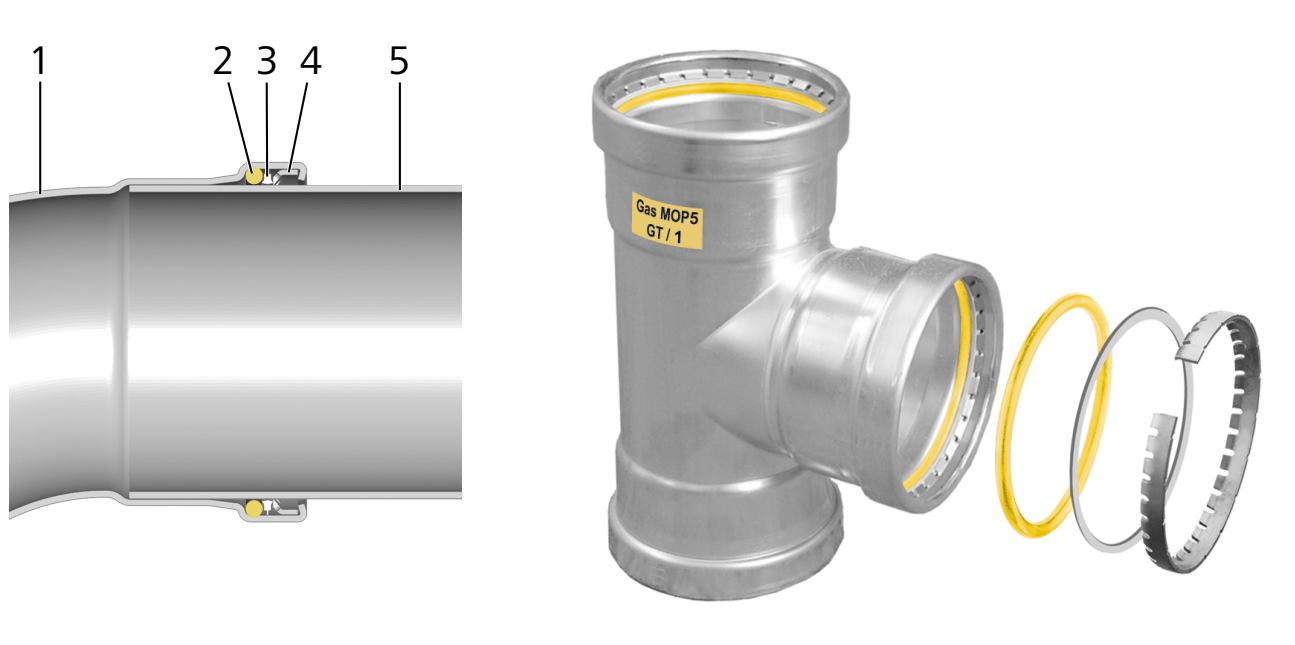

Optipress-Gaz-XL-Pressverbindung Ø 64, 76.1, 88.9 und 108 mm |
|
|
(1) Fitting, (2) Dichtring, (3) Trennring, (4) Schneidring, (5) Rohr Edelstahl 1.4401/1.4404 |
Beim Einstecken des Rohrs schützt der Trennring den Dichtring vor Beschädigungen. |
2.5 Werkzeuge
|

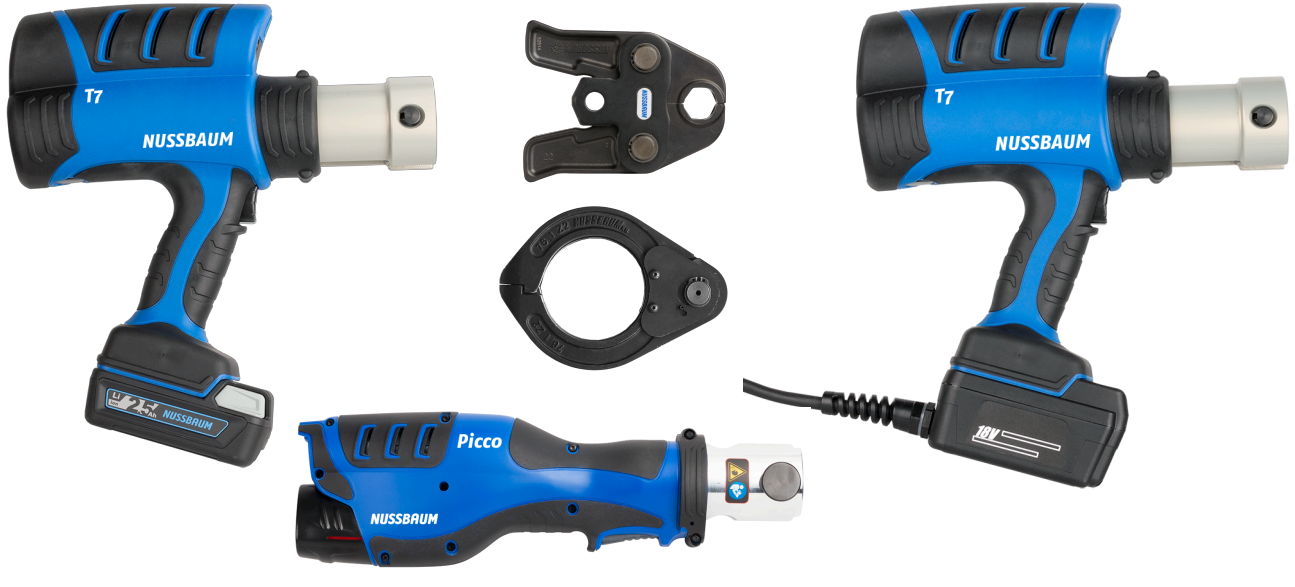

Nussbaum Presswerkzeuge, Pressbacken und Pressringe |
|
|
|
Für die vollumfängliche Systemgewährleistung auf Pressverbindungen sind zwingend Nussbaum Pressbacken bzw. Pressringe zu verwenden. Die mechanischen Eigenschaften und die Dichtheit der Pressverbindung ergeben sich aus der Pressgeometrie der Nussbaum System-Pressbacken. |
