Déclaration de produit - Optipress-Gaz
2.1 Raccords à sertir Optipress
Pour le montage, une gamme très complète de raccords à sertir est disponible (coudes, équerres, tés, réductions, pièces intermédiaires, raccords, etc.).
2.1.1 Matériaux et propriétés
|
Raccords à sertir Optipress |
Matériau |
Dimension |
Documents de contrôle |
Propriétés |
|---|---|---|---|---|
|

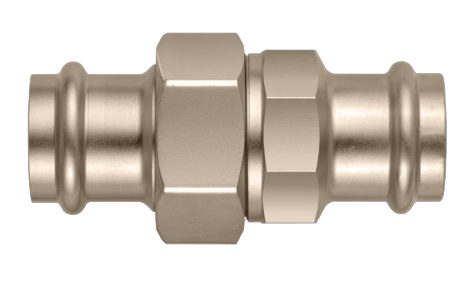

Vis de rappel Optipress-Gaz |
Bronze CC499K |
Jusqu’à Ø 54 |
Certificat SVGW pour installations de gaz |
|
|

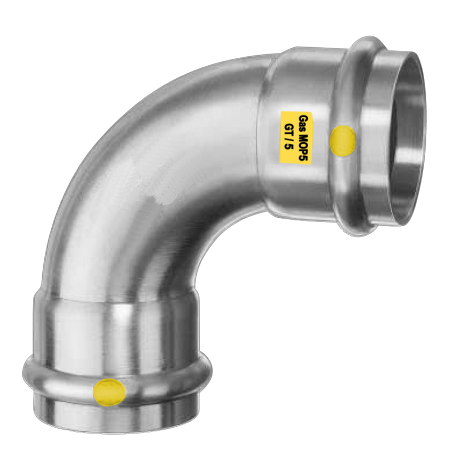

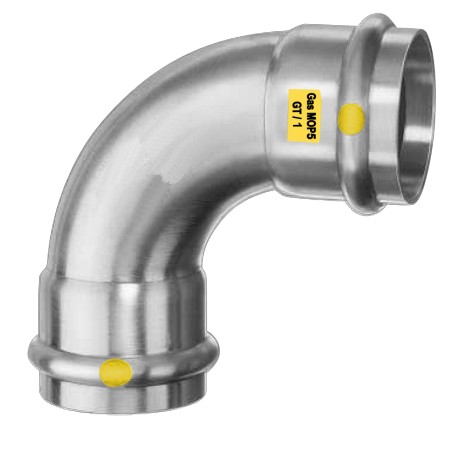

Coude Optipress-Gaz |
Acier inoxydable 1.4401 |
Jusqu’à Ø 108 |
Certificat SVGW pour installations de gaz |
|
|

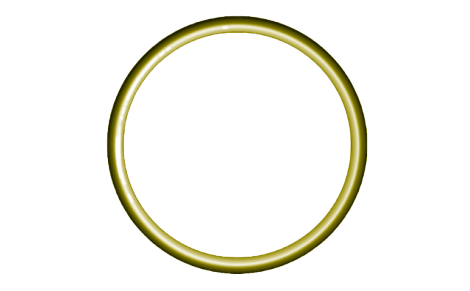

Joint HNBR (jaune) |
HNBR |
Jusqu’à Ø 110 |
Certificat SVGW pour installations de gaz |
Convient spécialement pour les installations de gaz naturel (méthane) et de gaz liquéfié (propane, butane) |
2.2 Tube Optipress en acier inoxydable 1.4401/1.4404
Des tuyaux système en métal 1.4401/1.4404 nu, soudés au laser sous protection gazeuse, sont disponibles pour les installations Optipress-Gaz.
Fabriqués selon DIN 17440/17455.
Les fiches techniques pour les produits
2.2.1 Matériaux et propriétés
|
Tuyau Optipress |
Matériau |
Documents de contrôle |
Identification système |
|---|---|---|---|
|
Optipress-Tuyau 1.4401/1.4404 |
Acier inoxydable 1.4401/1.4404 |
Certificat SVGW pour installations de gaz |
|
Acheter maintenant

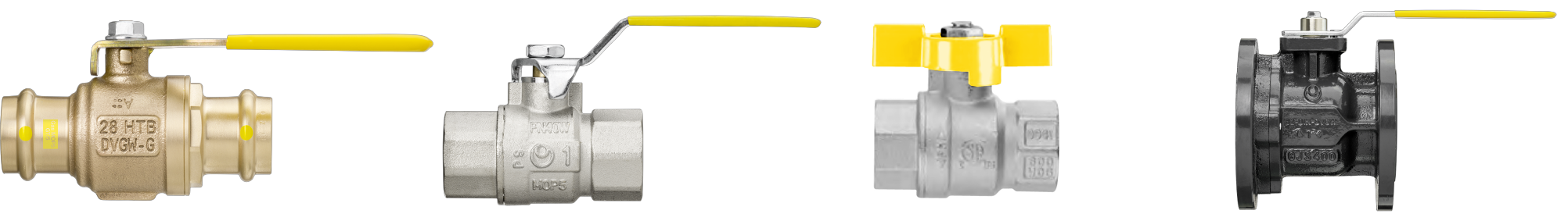

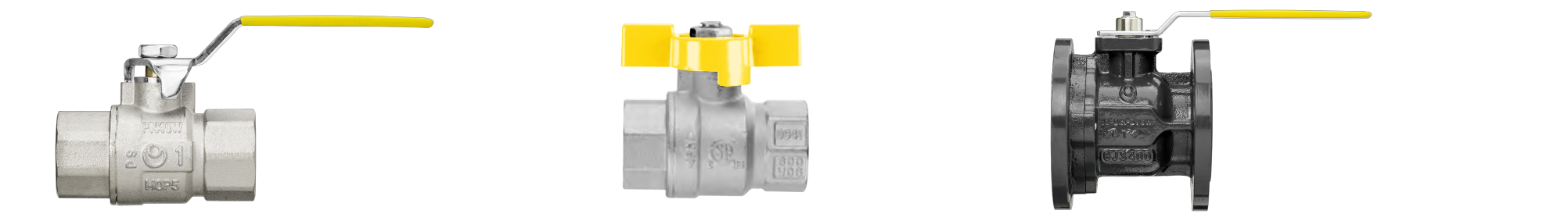

2.3 Robinetterie système Optipress-Gaz
La gamme complète de robinetterie gaz convient pour un montage rationnel d’installations complètes.
Les fiches techniques pour les produits
Extrait de l’assortiment:
2.4 Pièces d’assemblage
La notice pour la réalisation d’un assemblage Optipress est disponible sur www.nussbaum.ch, 👉 Instructions de montage 299.1.007.
|
Assemblage par sertissage Optipress-Gaz de Ø 15 à 54 mm |
|
|
(1) raccord, (2) joint, (3) tuyau acier inoxydable 1.4401/1.4404, (4) double sertissage, (5) marquage SC-Contour |
L’étanchéité est assurée par la compression du joint lors du sertissage. |
|
Assemblage par sertissage Optipress-Gaz-XL Ø 64, 76.1, 88.9 et 108 mm |
|
|
(1) raccord, (2) joint, (3) bague de séparation, (4) bague coupante, (5) tuyau acier inoxydable 1.4401/1.4404 |
Lorsque le tuyau est emboîté, la bague de séparation protège le joint contre tout endommagement. |
2.5 Outillage
|

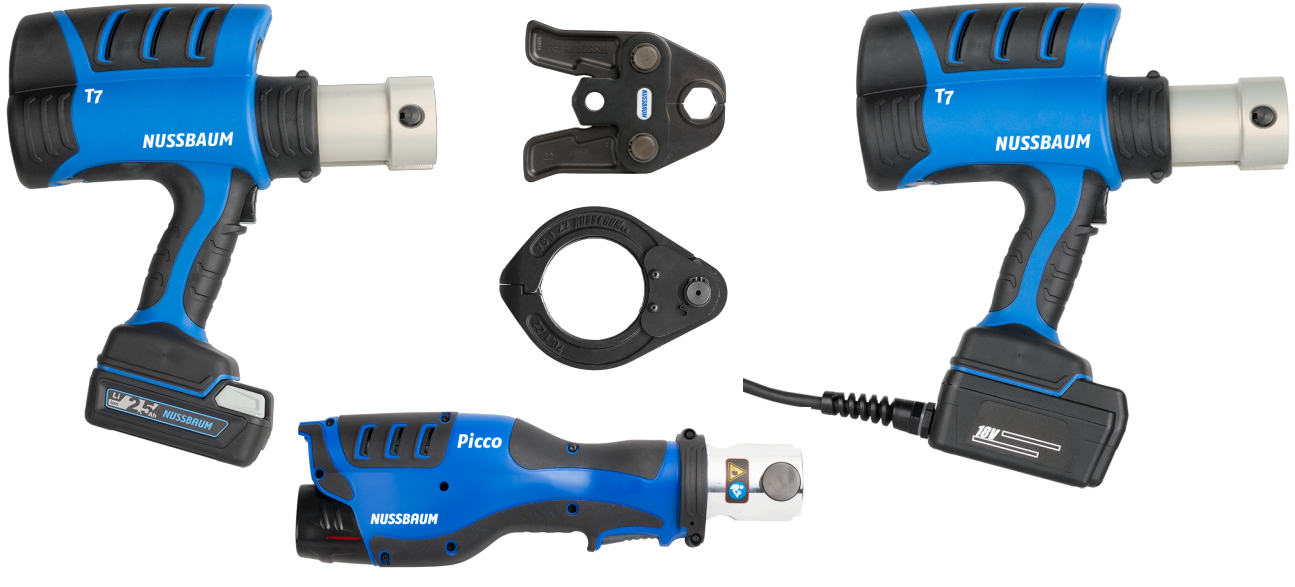

Pinces à sertir, mâchoires et anneaux de sertissage de Nussbaum |
|
|
|
Pour profiter de notre garantie système à tous les niveaux sur les assemblages par sertissage, il faut impérativement utiliser des mâchoires ou anneaux de sertissage Nussbaum. Les propriétés mécaniques et l’étanchéité de l’assemblage serti sont la résultante de la géométrie de sertissage des mâchoires Nussbaum. |
