Dichiarazione di prodotto - Optipress-Therm

261.0.068 / V5

2 Componenti di sistema

2.1 Pressfitting Optipress

Per il montaggio è disponibile una gamma di pressfitting estremamente ampia (curve, gomiti, pezzi a Ti, riduzioni, collegamenti fissi, raccordi ecc.).

2.1.1 Materiali e caratteristiche

Pressfitting Optipress	Materiale	Dimensioni	Documenti di prova	Caratteristiche

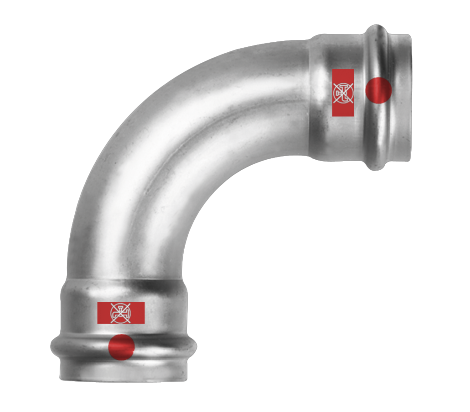

Curva 90° Optipress-Therm	Acciaio 1.0308 zincato	fino a Ø 108	Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)	Zincato elettroliticamente sulla superficie interna ed esterna Contrassegnata con il logo «acqua non potabile»: Per le installazioni Optipress-Therm possono essere utilizzati anche tutti i fitting in bronzo della gamma Optipress-Aquaplus.

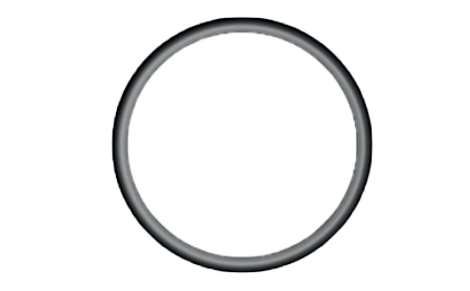

Anello di tenuta EPDM	EPDM	fino a Ø 108	Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)	Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc. Resistenza molto elevata all’ozono Carico permanente fino a 110 °C Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

Pressfitting Optipress

Materiale

Dimensioni

Documenti di prova

Caratteristiche

Curva 90° Optipress-Therm

Acciaio 1.0308 zincato

fino a Ø 108

Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)

Zincato elettroliticamente sulla superficie interna ed esterna
Contrassegnata con il logo «acqua non potabile»:

Per le installazioni Optipress-Therm possono essere utilizzati anche tutti i fitting in bronzo della gamma Optipress-Aquaplus.

Anello di tenuta EPDM

EPDM

fino a Ø 108

Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)

Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc.
Resistenza molto elevata all’ozono
Carico permanente fino a 110 °C
Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

2.2 Tubi

Per installazioni con Optipress-Therm è disponibile un tubo di sistema saldato e a pareti sottili conforme a DIN 2394 in acciaio non legato.

Le schede tecniche dei prodotti sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.2.1 Materiali e caratteristiche

Tubo Optipress-Therm	Materiale	Documenti di prova	Contrassegno di sistema

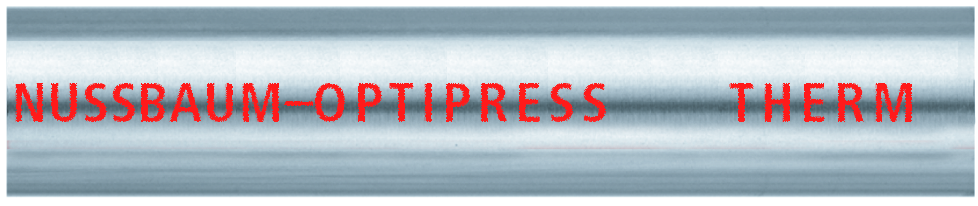

Optipress-Therm-Tubo 55080	Acciaio 1.0034 zincato esternamente	Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)	Cappuccio di chiusura rosso Linea continua rossa

Tubo Optipress-Therm

Materiale

Documenti di prova

Contrassegno di sistema

Optipress-Therm-Tubo

55080

Acciaio 1.0034 zincato esternamente

Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)

Cappuccio di chiusura rosso
Linea continua rossa

Compra ora

Online-Shop

Optipress-Therm-Tubo

N. articolo: 55080

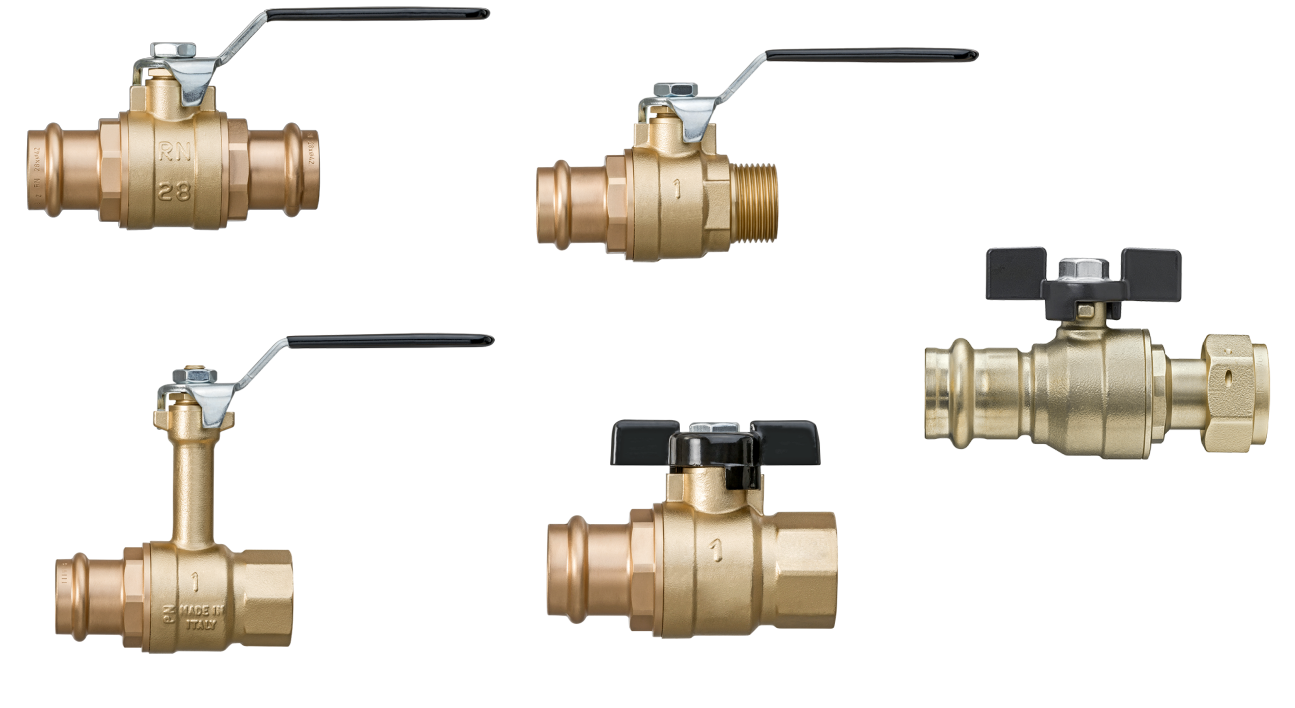

2.3 Rubinetteria di sistema Optipress-Therm

Per applicazioni che non riguardano l’acqua potabile è disponibile un vasto assortimento di rubinetti a sfera Optipress con manicotti a pressare.

2.4 Raccordi

Le istruzioni per la realizzazione di un collegamento Optipress sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.1.007.

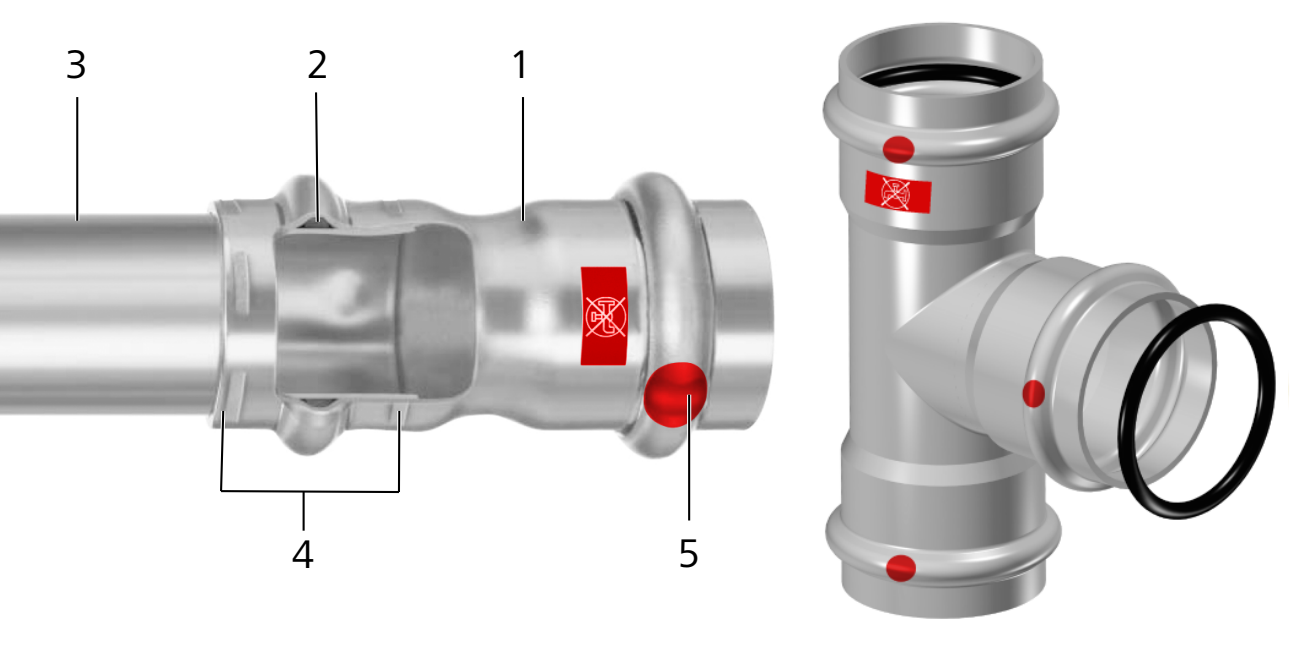

Raccordo a pressare Optipress-Therm Ø 15-54 mm

(1) Fitting, (2) Anello di tenuta, (3) Tubo, (4) Doppia pressatura, (5) Contrassegno punto di sicurezza SC

Rigidità e accoppiamento geometrico
Punto di sicurezza SC, per massima sicurezza
- Non pressato: mancanza di tenuta visibile
- Pressato: tenuta affidabile

La tenuta è garantita dall’anello di tenuta con sezione deformata.

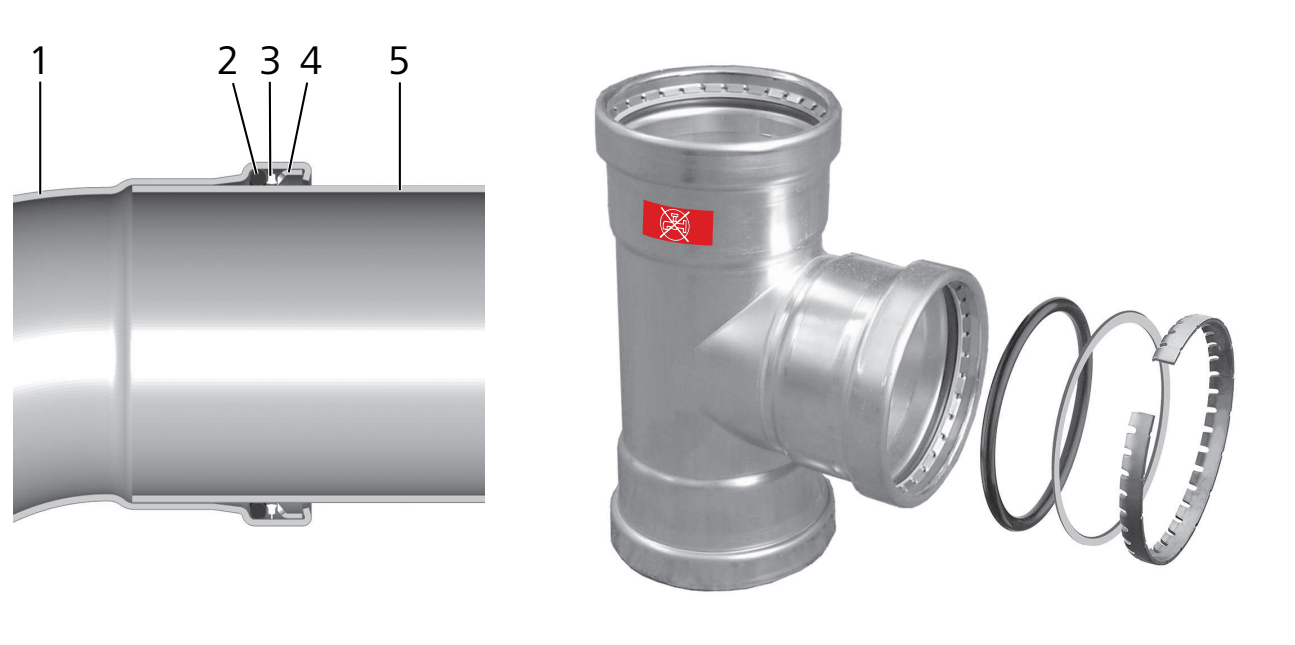

Raccordo a pressare Optipress-Therm XL Ø 64.0, 76.1, 88.9 e 108.0 mm

(1) Fitting, (2) Anello di tenuta, (3) Anello divisorio, (4) Anello di ancoraggio, (5) Tubo

Rigidità e accoppiamento geometrico
Punto di sicurezza SC, per massima sicurezza
- Non pressato: mancanza di tenuta visibile
- Pressato: tenuta affidabile

L’anello divisorio protegge l’anello di tenuta da eventuali danni durante l’inserimento del tubo.

2.5 Utensili

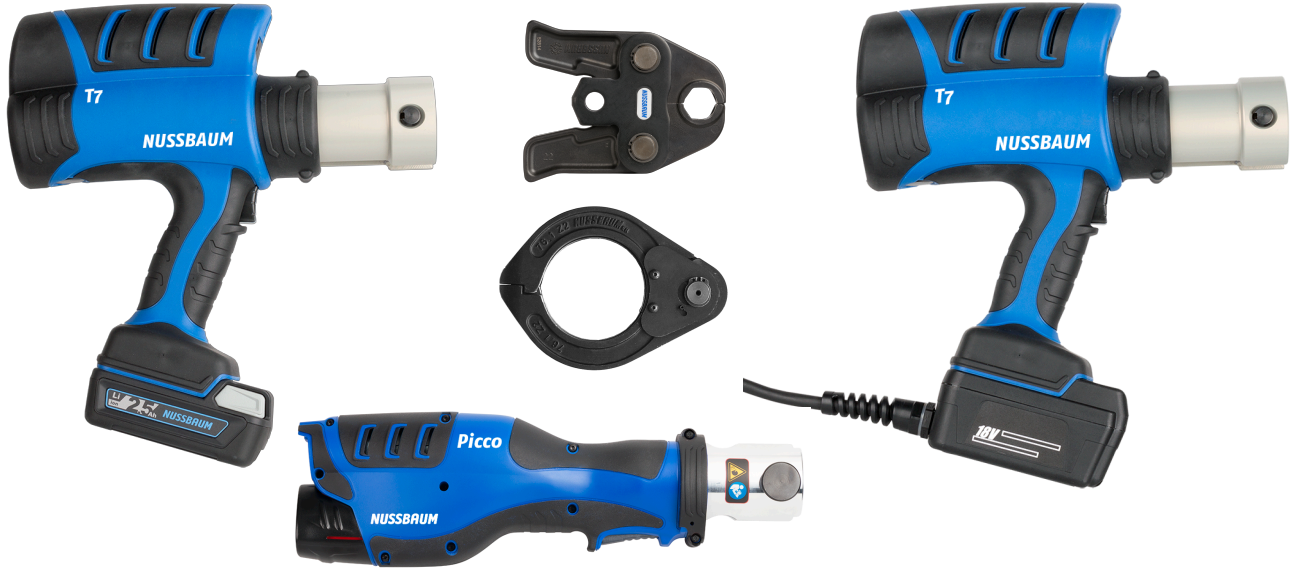

Pressatrici, ganasce e anelli di pressatura Nussbaum

Per una garanzia di sistema completa sui raccordi a pressare devono essere utilizzati esclusivamente ganasce e anelli di pressatura Nussbaum.

Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della Nussbaum.
