Déclaration de produit - Optipress-Therm

261.0.068 / V5

2 Composants de système

2.1 Raccords à sertir Optipress

Pour le montage, une gamme très complète de raccords à sertir est disponible (coudes, équerres, tés, réductions, pièces intermédiaires, raccords, etc.).

2.1.1 Matériaux et propriétés

Raccords à sertir Optipress	Matériau	Dimension	Documents de contrôle	Propriétés
Coude 90° Optipress-Therm	Acier 1.0308 galvanisé	Jusqu’à Ø 108	Attestation TÜV selon la directive 2014/68/UE (directive équipements sous pression)	Galvanisé et zingué à l’intérieur et à l’extérieur Identifié par le logo «eau non potable»: Pour les installations Optipress-Therm, on peut utiliser aussi tous les raccords en bronze de l’assortiment Optipress-Aquaplus.
Joint EPDM	EPDM	Jusqu’à Ø 108	Attestation TÜV selon la directive 2014/68/UE (directive équipements sous pression)	Résistance très élevée à des fluides tels que l’eau, les mélanges eau/glycols, etc. Résistance très élevée à l’ozone Contrainte continue jusqu’à 110 °C Températures plus élevées possibles pendant un temps limité jusqu’à 180 °C (p. ex. collecteurs à tubes, solaire thermique)

Raccords à sertir Optipress

Matériau

Dimension

Documents de contrôle

Propriétés

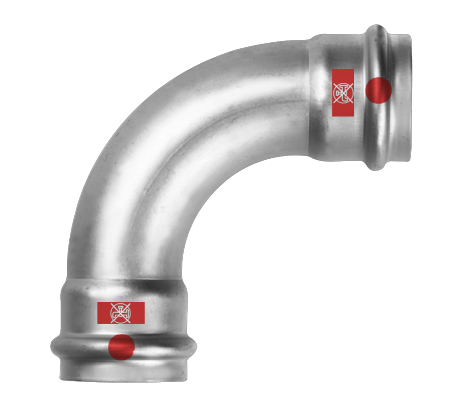

Coude 90° Optipress-Therm

Acier 1.0308 galvanisé

Jusqu’à Ø 108

Attestation TÜV selon la directive 2014/68/UE (directive équipements sous pression)

Galvanisé et zingué à l’intérieur et à l’extérieur
Identifié par le logo «eau non potable»:

Pour les installations Optipress-Therm, on peut utiliser aussi tous les raccords en bronze de l’assortiment Optipress-Aquaplus.

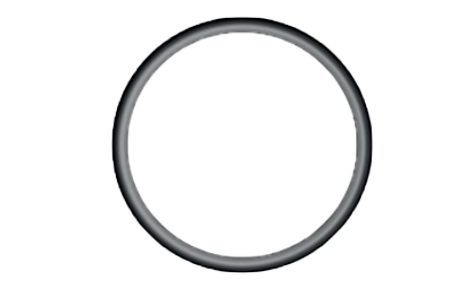

Joint EPDM

EPDM

Jusqu’à Ø 108

Attestation TÜV selon la directive 2014/68/UE (directive équipements sous pression)

Résistance très élevée à des fluides tels que l’eau, les mélanges eau/glycols, etc.
Résistance très élevée à l’ozone
Contrainte continue jusqu’à 110 °C
Températures plus élevées possibles pendant un temps limité jusqu’à 180 °C (p. ex. collecteurs à tubes, solaire thermique)

2.2 Tuyaux

Pour les installations avec Optipress-Therm, on dispose d’un tuyau système à paroi mince, soudé sous atmosphère inerte selon DIN 2394, en acier non allié.

Les fiches techniques pour les produits sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

2.2.1 Matériaux et propriétés

Tuyau Optipress-Therm	Matériau	Documents de contrôle	Identification système
Optipress-Therm-Tuyau 55080	Acier 1.0034 galvanisé à l’extérieur	Attestation TÜV selon la directive 2014/68/UE (directive équipements sous pression)	Cape de fermeture rouge Ligne continue rouge

Tuyau Optipress-Therm

Matériau

Documents de contrôle

Identification système

Optipress-Therm-Tuyau

55080

Acier 1.0034 galvanisé à l’extérieur

Attestation TÜV selon la directive 2014/68/UE (directive équipements sous pression)

Cape de fermeture rouge
Ligne continue rouge

Acheter maintenant

Online-Shop

Optipress-Therm-Tuyau

N° d'article: 55080

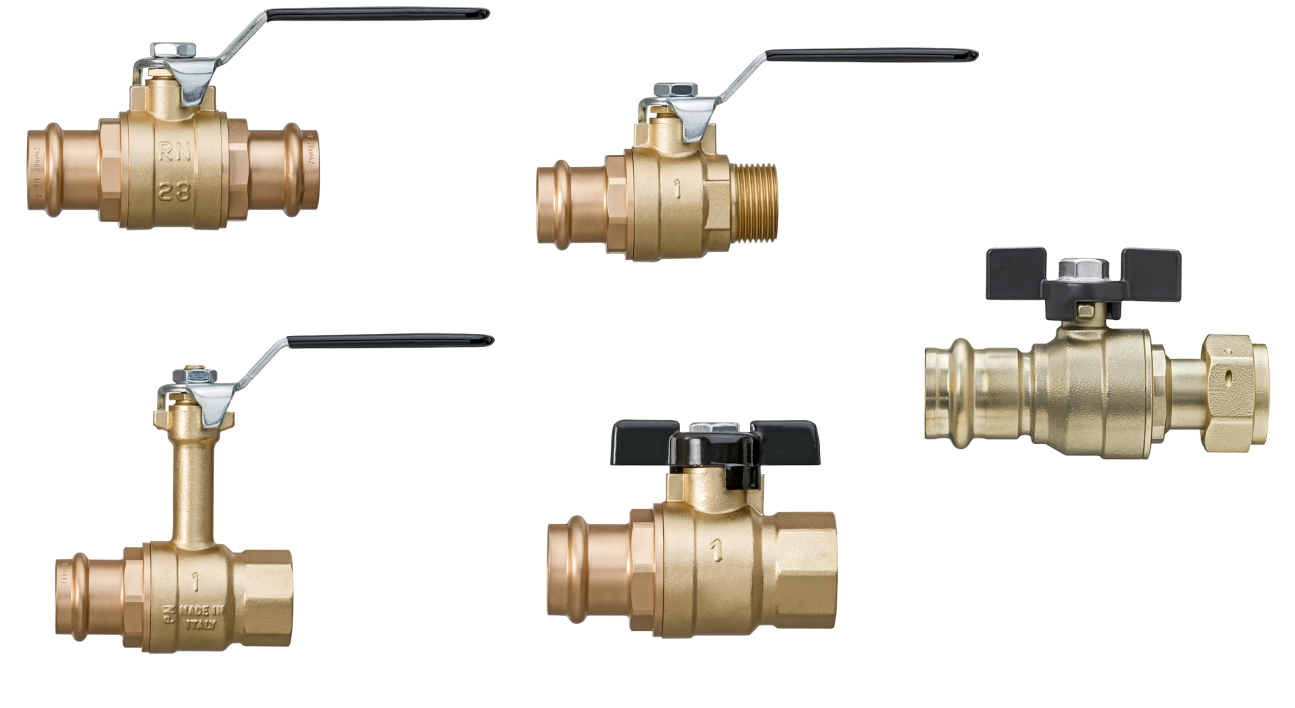

2.3 Robinetteries système Optipress-Therm

Pour des applications hors eau de boisson, un vaste programme de robinets à bille Optipress avec embouts à sertir est proposé.

2.4 Pièces d’assemblage

La notice pour la réalisation d’un assemblage Optipress est disponible sur www.nussbaum.ch, 👉 Instructions de montage 299.1.007.

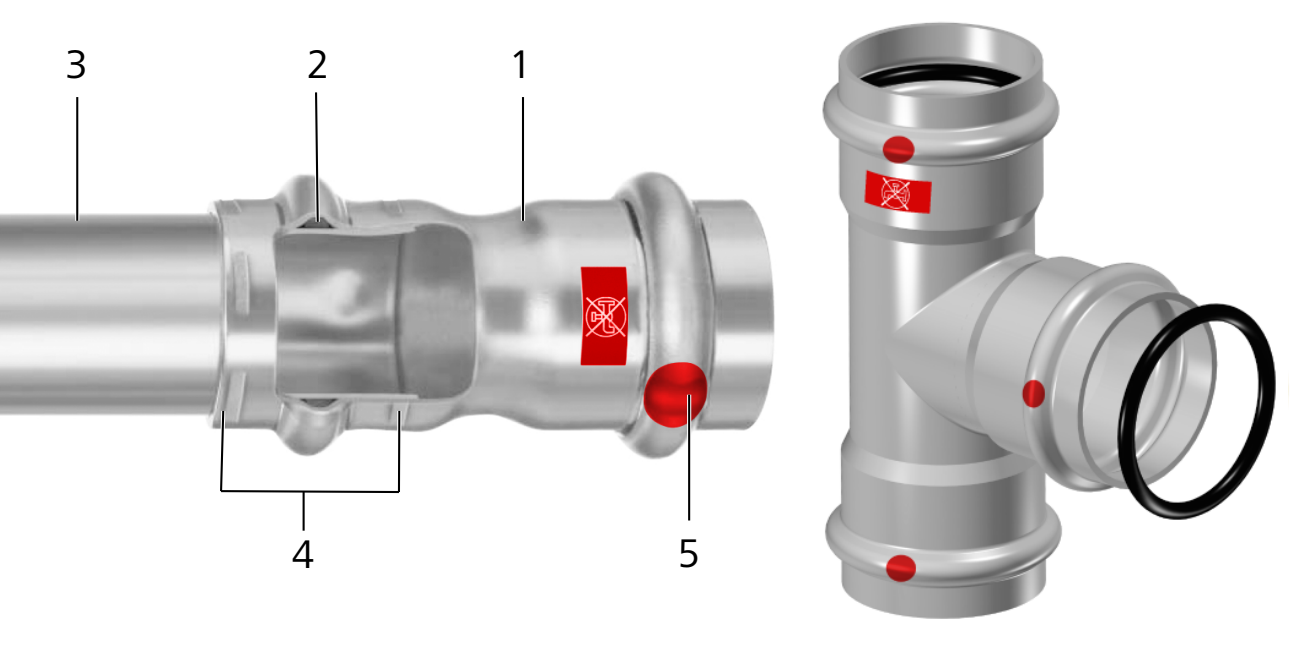

Assemblage par sertissage Optipress-Therm de Ø 15 à 54 mm

(1) raccord, (2) joint, (3) tuyau, (4) double sertissage, (5) marquage SC-Contour

Par complémentarité de forme et de force
SC-Contour, pour une sécurité maximale
- Non serti: visiblement non étanche
- Serti: étanche de manière fiable

L’étanchéité est assurée par la compression du joint lors du sertissage.

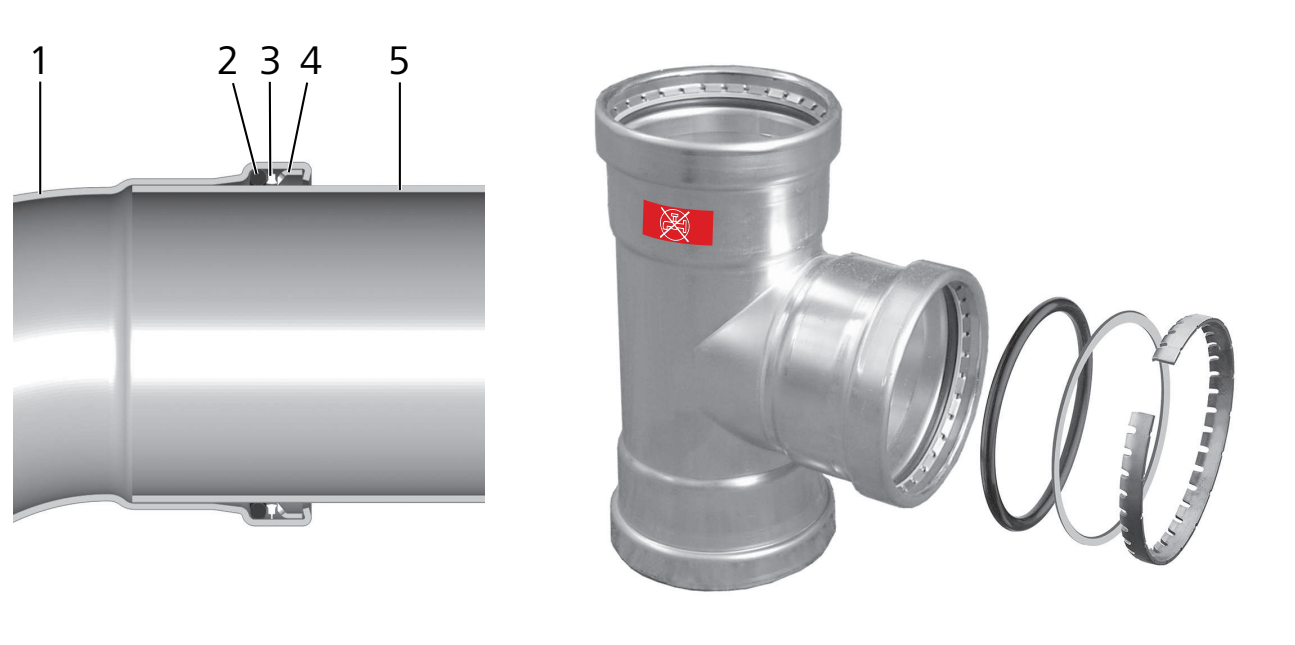

Assemblage par sertissage Optipress-Therm-XL Ø 64, 76.1, 88.9 et 108 mm

(1) raccord, (2) joint, (3) bague de séparation, (4) bague coupante, (5) tuyau

Par complémentarité de forme et de force
SC-Contour, pour une sécurité maximale
- Non serti: visiblement non étanche
- Serti: étanche de manière fiable

Lorsque le tuyau est emboîté, la bague de séparation protège le joint contre tout endommagement.

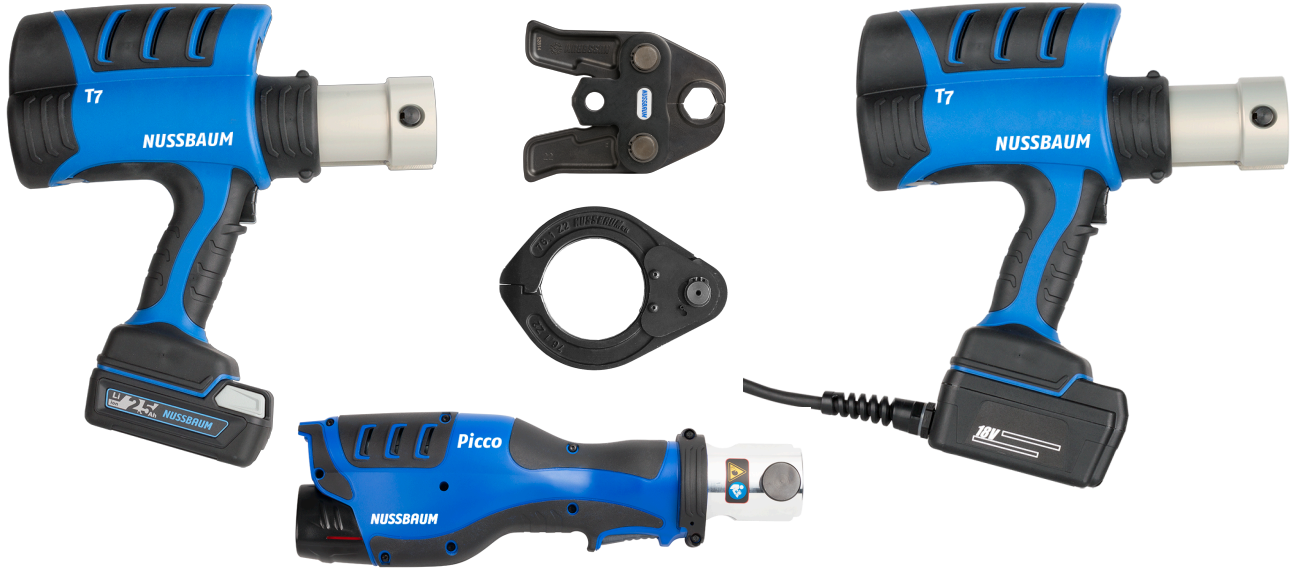

2.5 Outillage

Pinces à sertir, mâchoires et anneaux de sertissage de Nussbaum

Pour profiter de notre garantie système à tous les niveaux sur les assemblages par sertissage, il faut impérativement utiliser des mâchoires ou anneaux de sertissage Nussbaum.

Les propriétés mécaniques et l’étanchéité de l’assemblage serti sont la résultante de la géométrie de sertissage des mâchoires Nussbaum.
