Produktdeklaration - Optipress-Therm

261.0.068 / V5

2 Systemkomponenten

2.1 Optipress-Pressfittings

Für die Montage steht ein sehr umfangreiches Pressfitting-Programm zur Verfügung (Bogen, Winkel, T-Stücke, Reduktionen, Übergänge, Verschraubungen usw.).

2.1.1 Werkstoffe und Eigenschaften

Optipress-Pressfitting	Werkstoff	Dimension	Prüfdokumente	Eigenschaften
Optipress-Therm-Bogen 90°	Stahl 1.0308 verzinkt	Bis Ø 108	TÜV-Bescheinigung nach Richtlinie 2014/68/ EU (Druckgeräterichtlinie)	Innen und aussen galvanisch verzinkt Gekennzeichnet mit dem Logo «kein Trinkwasser»: Für Optipress-Therm-Installationen können auch alle Rotguss-Fittings aus dem Optipress-Aquaplus-Sortiment verwendet werden.
Dichtring EPDM	EPDM	Bis Ø 108	TÜV-Bescheinigung nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)	Sehr hohe Beständigkeit gegenüber Medien wie Wasser, Wasser/Glykol -Gemischen usw. Sehr hohe Ozonbeständigkeit Dauerbelastung bis 110 °C Höhere Temperaturen kurzfristig bis 180 °C möglich (z. B. Solarthermie-Röhrenkollektoren)

Optipress-Pressfitting

Werkstoff

Dimension

Prüfdokumente

Eigenschaften

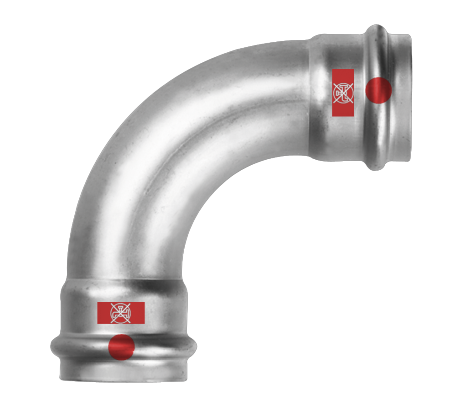

Optipress-Therm-Bogen 90°

Stahl 1.0308 verzinkt

Bis Ø 108

TÜV-Bescheinigung nach Richtlinie 2014/68/ EU (Druckgeräterichtlinie)

Innen und aussen galvanisch verzinkt
Gekennzeichnet mit dem Logo «kein Trinkwasser»:

Für Optipress-Therm-Installationen können auch alle Rotguss-Fittings aus dem Optipress-Aquaplus-Sortiment verwendet werden.

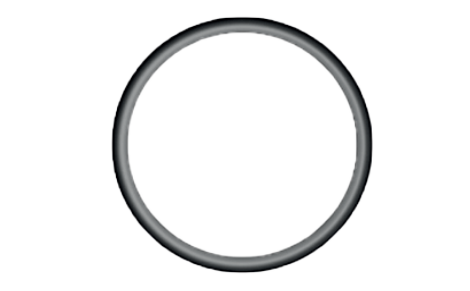

Dichtring EPDM

EPDM

Bis Ø 108

TÜV-Bescheinigung nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)

Sehr hohe Beständigkeit gegenüber Medien wie Wasser, Wasser/Glykol -Gemischen usw.
Sehr hohe Ozonbeständigkeit
Dauerbelastung bis 110 °C
Höhere Temperaturen kurzfristig bis 180 °C möglich (z. B. Solarthermie-Röhrenkollektoren)

2.2 Rohre

Für Installationen mit Optipress-Therm steht ein dünnwandiges, geschweisstes Systemrohr nach DIN 2394 aus unlegiertem Stahl zur Verfügung.

Die Datenblätter zu den Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.

2.2.1 Werkstoffe und Eigenschaften

Optipress-Therm-Rohr	Werkstoff	Prüfdokumente	Systemkennzeichnung
Optipress-Therm-Rohr 55080	Stahl 1.0034 aussen verzinkt	TÜV-Bescheinigung nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)	Rote Verschlusskappe Durchgehende rote Linie

Optipress-Therm-Rohr

Werkstoff

Prüfdokumente

Systemkennzeichnung

Optipress-Therm-Rohr

55080

Stahl 1.0034 aussen verzinkt

TÜV-Bescheinigung nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)

Rote Verschlusskappe
Durchgehende rote Linie

Jetzt kaufen

Online-Shop

Optipress-Therm-Rohr

Artikel-Nr.: 55080

2.3 Optipress-Therm-Systemarmaturen

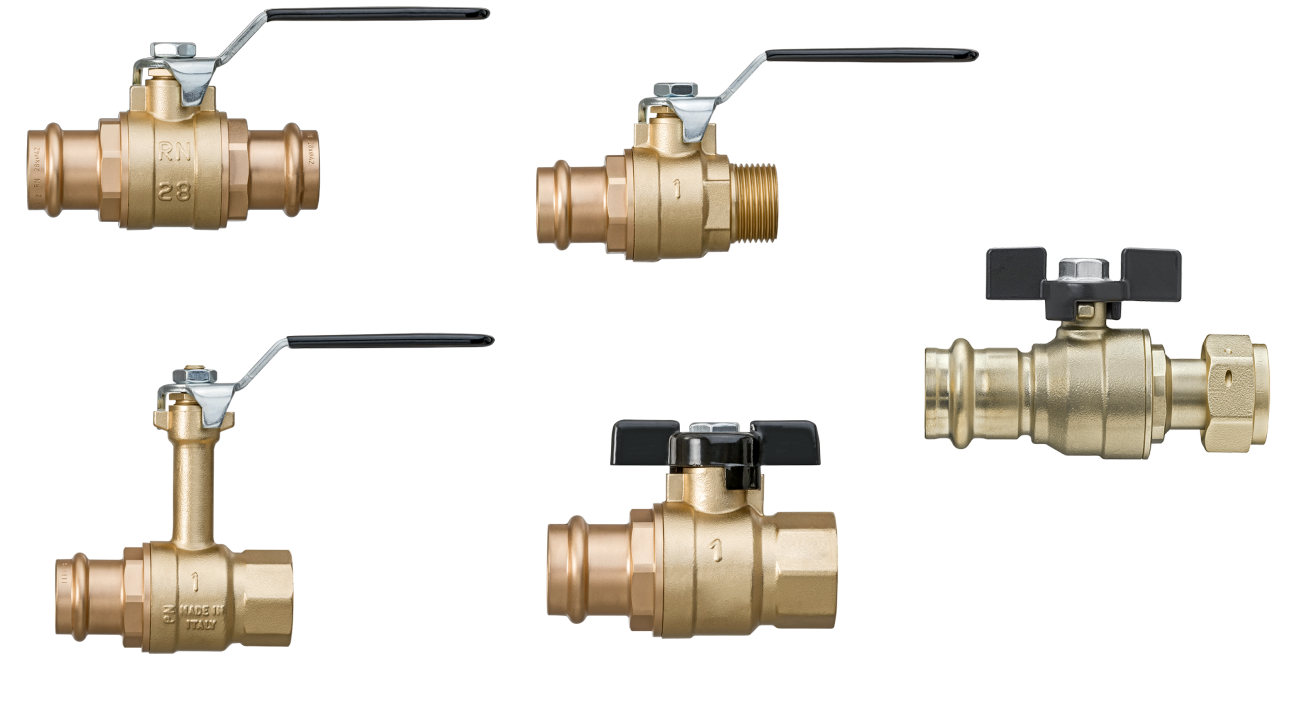

Für Anwendungen ausserhalb von Trinkwasser steht ein umfangreiches Sortiment von Optipress-Kugelhähnen mit Pressenden zur Verfügung.

2.4 Verbindungen

Die Anleitung zur Herstellung einer Optipress-Verbindung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.1.007.

Optipress-Therm-Pressverbindung von Ø 15 bis 54 mm

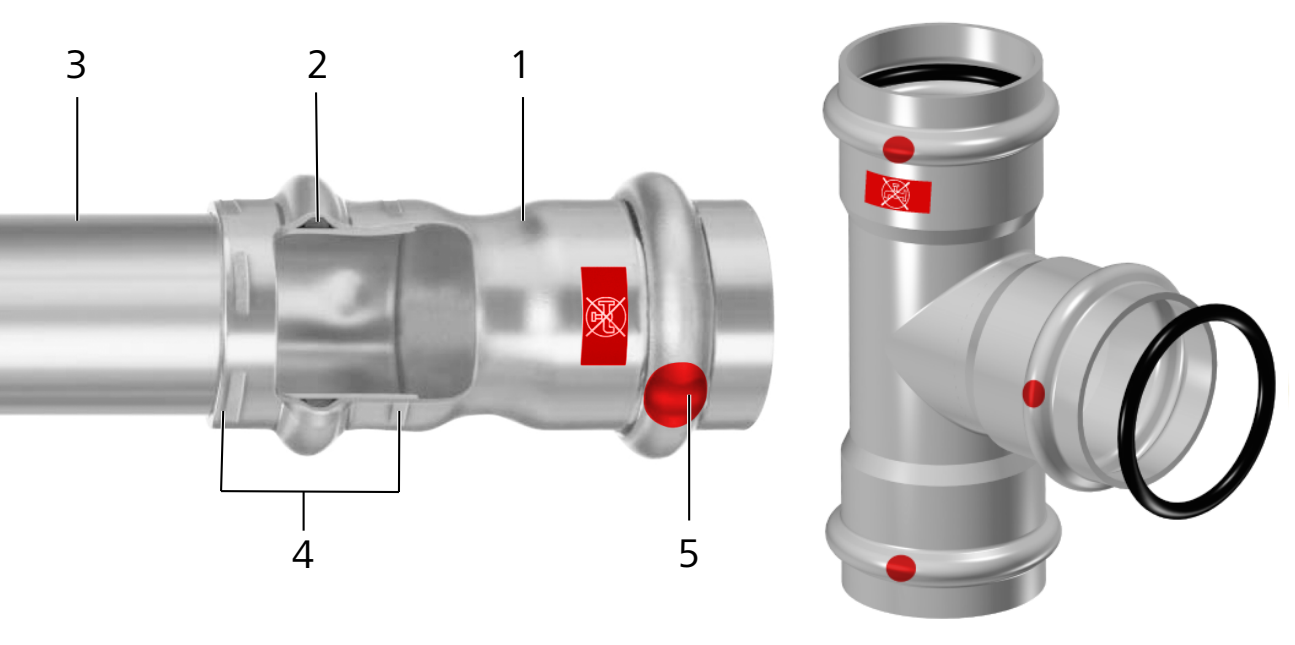

(1) Fitting, (2) Dichtring, (3) Rohr, (4) Doppelte Verpressung, (5) Kennzeichnung SC-Contour

Form- und kraftschlüssig
SC-Contour, für maximale Sicherheit
- Unverpresst: Sichtbar undicht
- Verpresst: Zuverlässig dicht

Die Dichtheit erfolgt durch den in seinem Querschnitt verformten Dichtring.

Optipress-Therm-XL-Pressverbindung Ø 64, 76.1, 88.9 und 108 mm

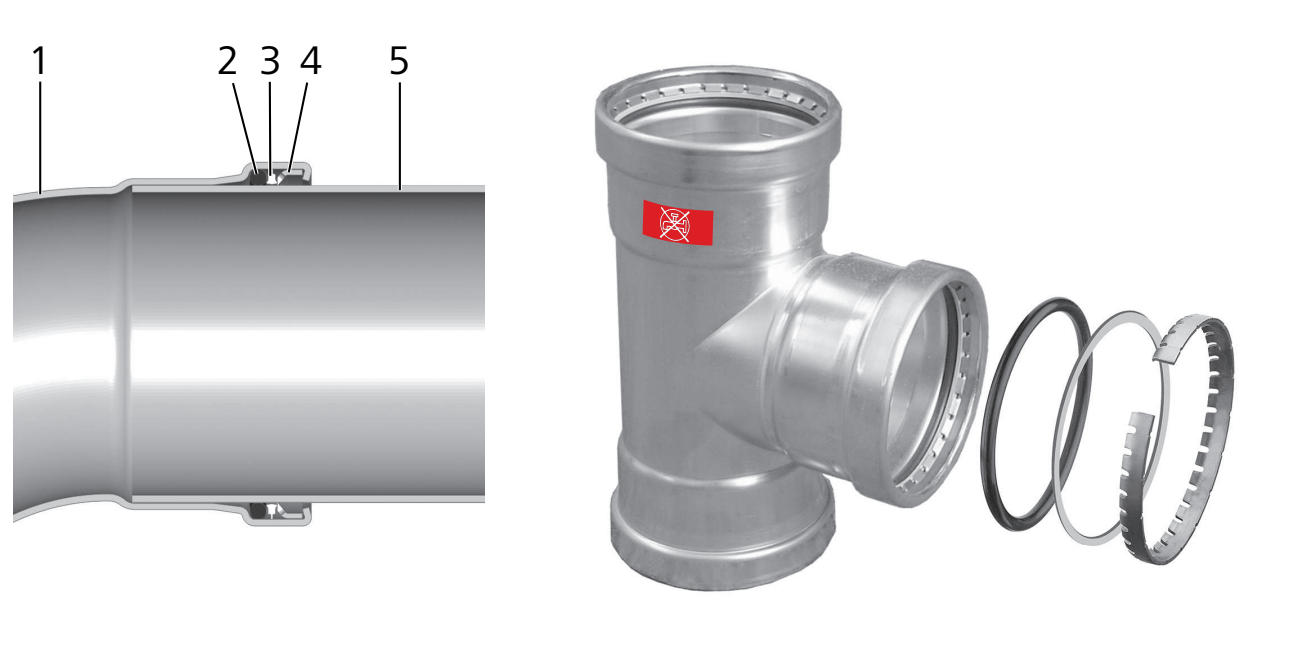

(1) Fitting, (2) Dichtring, (3) Trennring, (4) Schneidring, (5) Rohr

Form- und kraftschlüssig
SC-Contour, für maximale Sicherheit
- Unverpresst: Sichtbar undicht
- Verpresst: Zuverlässig dicht

Beim Einstecken des Rohrs schützt der Trennring den Dichtring vor Beschädigungen.

2.5 Werkzeuge

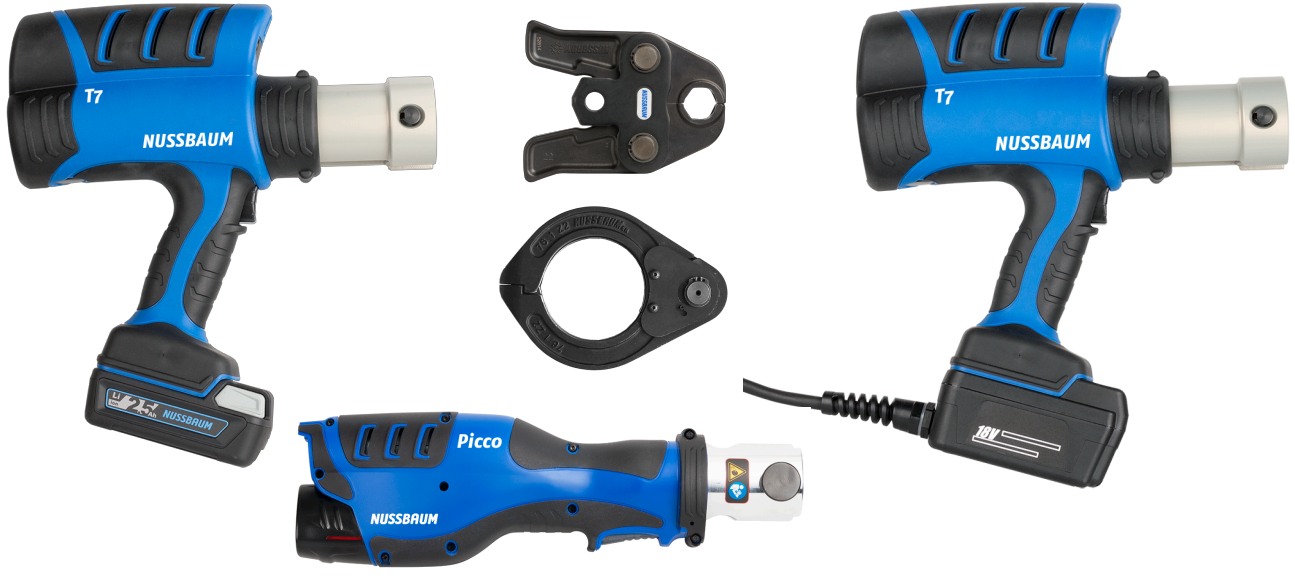

Nussbaum Presswerkzeuge, Pressbacken und Pressringe

Für die vollumfängliche Systemgewährleistung auf Pressverbindungen sind zwingend Nussbaum Pressbacken bzw. Pressringe zu verwenden.

Die mechanischen Eigenschaften und die Dichtheit der Pressverbindung ergeben sich aus der Pressgeometrie der Nussbaum System-Pressbacken.
