Istruzioni di montaggio - Dispositivo automatico di risciacquo

3.1 Tasti e struttura del menu

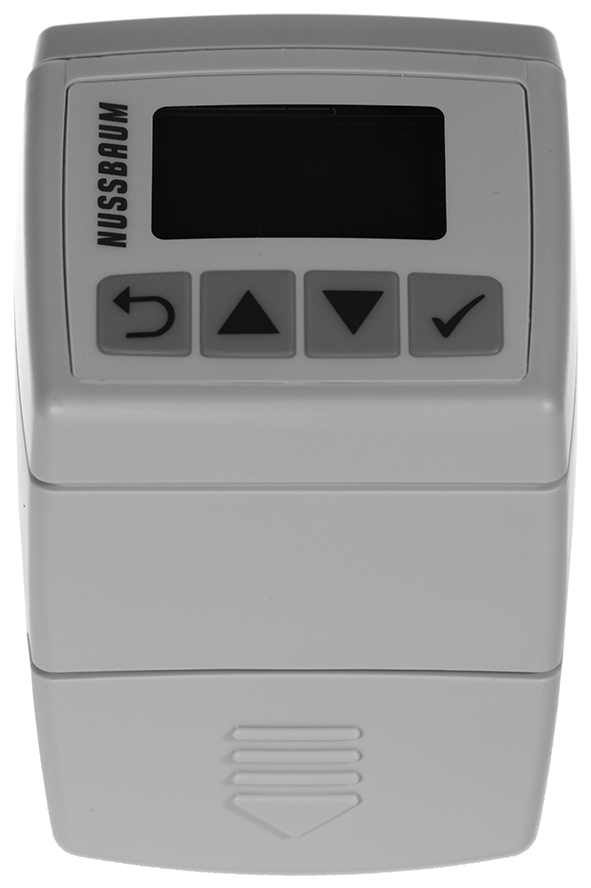

Il dispositivo automatico di risciacquo viene comandato attraverso quattro tasti. Il display contiene un’indicazione su più righe.

Tasto	Funzione
	Accensione / Spegnimento Richiamare il menu principale Navigare all’interno del menu: indietro
	Navigare all’interno del menu: verso l’alto Aumentare il valore impostato
	Navigare all’interno del menu: verso il basso Ridurre il valore impostato
	Confermare la selezione

Il menu principale è suddiviso nei tre seguenti sottomenu:

• Risciacquo

• Modalità operativa

• Varie

3.2 Impostazione della lingua

La lingua del display impostata in fabbrica è il tedesco. È possibile passare alla lingua inglese, francese o italiana.

1. Premere il tasto per accendere l’apparecchio.
2. Premere il tasto per richiamare il menu principale.
3. Con i tasti freccia selezionare la voce di menu [Varie] e confermare con il tasto .
4. Con i tasti freccia selezionare la voce di menu [Lingua] e confermare con il tasto .
5. Con i tasti freccia selezionare lingua desiderata e confermare con il tasto .

3.3 Impostazione del risciacquo automatico

La modalità operativa l’apparecchio impostata in fabbrica è [Manuale]. Per impostare un risciacquo automatico dopo un determinato lasso di tempo occorre passare alla modalità operativa [Automatico].

L’intervallo di risciacquo è preimpostato in fabbrica a 20 giorni (prescrizione standard) e può essere impostato tra 1 ora e 52 settimane.

1. Premere il tasto per accendere l’apparecchio.
2. Premere il tasto per richiamare il menu principale.
3. Con i tasti freccia selezionare la voce di menu [Modalità operativa] e confermare con il tasto .
4. Con i tasti freccia selezionare la voce di menu [Automatico] e confermare con il tasto .
5. Con i tasti freccia modificare settimane, giorni e ore dell’intervallo di risciacquo e confermare ogni volta con il tasto .

3.4 Impostazione del funzionamento a pressione differenziale

Nei filtri fini 18053 e 18054, in alternativa è possibile montare anche un pressostato differenziale che attivi il risciacquo in presenza di una determinata differenza di pressione (si vedano le 👉 Istruzioni di montaggio 299.0.849 relative al pressostato differenziale 18052). A tale scopo è necessario passare alla modalità operativa [Delta P].

Requisiti:

• Il pressostato differenziale è montato sul filtro fine ed è collegato al dispositivo automatico di risciacquo.
• La pressione differenziale per il risciacquo è impostata sul pressostato differenziale.

1. Premere il tasto per accendere l’apparecchio.
2. Premere il tasto per richiamare il menu principale.
3. Con i tasti freccia selezionare la voce di menu [Modalità operativa] e confermare con il tasto .
4. Con i tasti freccia selezionare la voce di menu [Delta P] e confermare con il tasto .
• Viene visualizzato [Delta P attivato?].
5. Con entrambi i tasti freccia selezionare [Sì] e confermare con il tasto .

Se nel menu è impostato anche il risciacquo automatico, il filtro viene risciacquato anche successivamente al lasso di tempo impostato.

Pressostato differenziale

N. articolo: 18052

Filtro fine con flange risciacquabile

N. articolo: 18053

3.5 Visualizzazione del risciacquo successivo

Requisiti:

• È impostata la modalità operativa [Automatico].

• Premere il tasto per accendere l’apparecchio.

• Viene visualizzato il tempo rimanente al risciacquo successivo.

3.6 Attivazione del risciacquo manuale

1. Premere il tasto per accendere l’apparecchio.
2. Premere il tasto per richiamare il menu principale.
3. Con i tasti freccia selezionare la voce di menu [Risciacquo] e confermare con il tasto .
4. All’occorrenza confermare nuovamente il [Risciacquo] con il tasto .
• Viene visualizzato [Risciacquo adesso?].
5. Confermare [Sì] con il tasto .
