Istruzioni di montaggio - Integrazione della tecnica di risciacquo nella tecnica premurale Optivis

4.1 Montaggio dell’elemento Geberit GIS per WC sospeso

I seguenti elementi per WC di Geberit GIS sono adatti per il montaggio:

• Elemento Geberit GIS per WC sospeso, con cassetta di scarico sotto muro Sigma 12 cm

• Elemento Geberit GIS per WC sospeso, con cassetta di scarico sotto muro Omega 12 cm

In caso di installazione dell’elemento Geberit GIS per WC sospeso con cassetta di scarico sotto muro Omega nel sistema Optivis, lʼazionamento da sopra non è possibile.

4.1.1 Materiale d’installazione aggiuntivo necessario

Chiavetta Optivis 72039 (4 pz.) costituita da:

• Chiavetta

• Dado esagonale M8

• Ranelle

Optivis-Set di ancoraggio

N. articolo: 72039

4.1.2 Misure d’installazione

Profondità di montaggio minima per elementi Geberit GIS per WC sospeso in una preparete Optivis:

Profondità di montaggio minima in caso di montaggio in una preparete Optivis a mezza altezza se entrambi i connettori sono montati sullo stesso piano tra i binari orizzontali:

4.1.3 Montaggio dell’elemento Geberit GIS per WC sospeso

Le linguette sono eccentriche. In fase di montaggio occorre accertarsi che il lato lungo possa scorrere lungo il binario, in modo tale che il pannello in cartongesso appoggi e non si creino delle intercapedini, altrimenti il pannello in cartongesso potrebbe presentare delle crepe.

1. Applicare le chiavette all’elemento per WC Geberit GIS e ruotarle in modo tale che si inseriscano nei binari Optivis-Tec.



Nota

Per eseguire il montaggio, le chiavette sul lato destro devono essere rivolte verso il basso, le chiavette sul lato sinistro verso l’alto.

---

2. Agganciare l’elemento per WC Geberit GIS a destra e a sinistra ai binari Optivis-Tec verticali.



3. Fissare le chiavette.



4. Allineare l’elemento per WC Geberit GIS.



4.1.3.1 Fissaggio dell’elemento per WC Geberit GIS in una preparete a piena altezza

• Fissare l’elemento per WC Geberit GIS al sistema di parete utilizzando aggiuntivi binari orizzontali Optivis-Tec 71040 e collegamenti Optivis-Tec 71041.



• L’elemento per WC Geberit GIS è montato a piena altezza nella preparete Optivis.



Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

4.1.3.2 Fissaggio dell’elemento per WC Geberit GIS in una preparete a mezza altezza

1. Applicare un binario orizzontale Optivis-Tec 71040 per il successivo fissaggio.



2. Fissare il binario al sistema di parete utilizzando due binari orizzontali aggiuntivi e, per ciascuno, due collegamenti Optivis-Tec 71041. Montare i connettori sui binari orizzontali aggiuntivi posizionandoli sullo stesso piano.



3. Fissare i binari verticali a sinistra e a destra al binario orizzontale utilizzare un connettore Optivis-Tec ciascuno.



• Il montaggio a mezza altezza dell’elemento per WC Geberit GIS nella preparete Optivis è concluso.



Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

4.2 Montaggio dell’elemento Geberit Duofix per WC sospeso

I seguenti elementi per WC Geberit Duofix sono adatti per il montaggio:

• Elemento Geberit Duofix per WC sospeso, con cassetta di scarico sotto muro Sigma 12 cm

• Elemento Geberit Duofix per WC sospeso, con cassetta di scarico sotto muro Omega 12 cm

4.2.1 Materiale d’installazione aggiuntivo necessario

• Vite autofilettante da lamiera Optivis 72009

• Chiavetta Optivis 72039 (2 pz.) costituita da:

  • Chiavetta

  • Dado esagonale M8

  • Ranelle

Optivis-Vite autofilettante da lamiera

N. articolo: 72009

Optivis-Set di ancoraggio

N. articolo: 72039

4.2.2 Misure d’installazione

Profondità di montaggio minima per elemento Geberit Duofix per WC sospeso in una preparete Optivis:

Profondità di montaggio minima in caso di montaggio in una preparete Optivis a mezza altezza se entrambi i connettori sono montati sullo stesso piano tra i binari orizzontali:

4.2.3 Montaggio dell’elemento per WC Geberit Duofix in una preparete a piena altezza

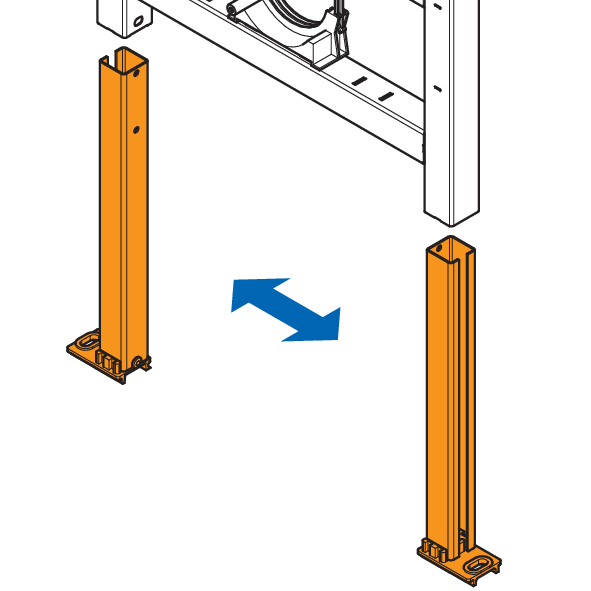

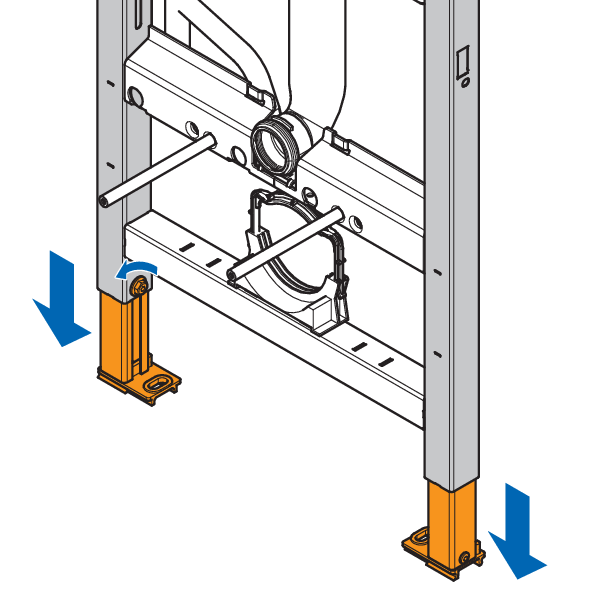

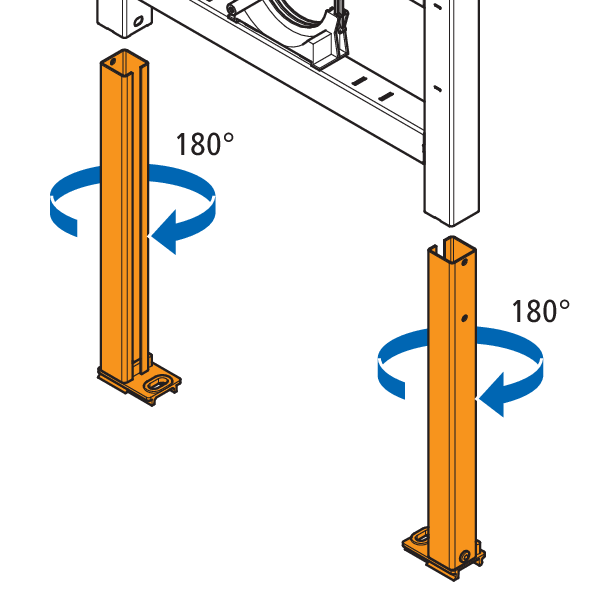

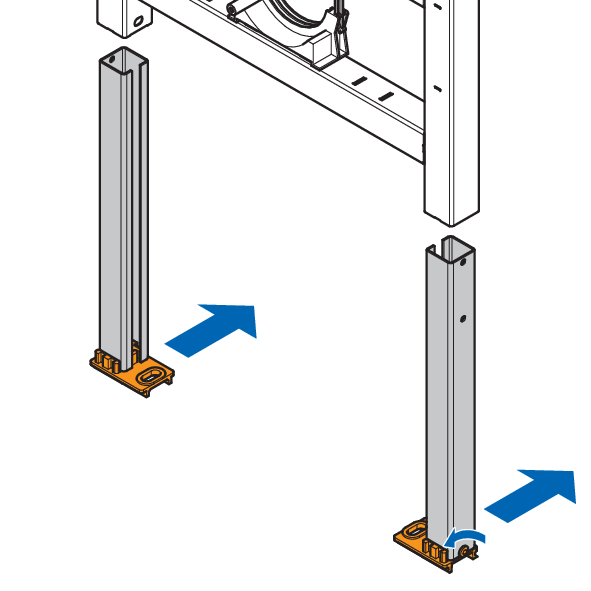

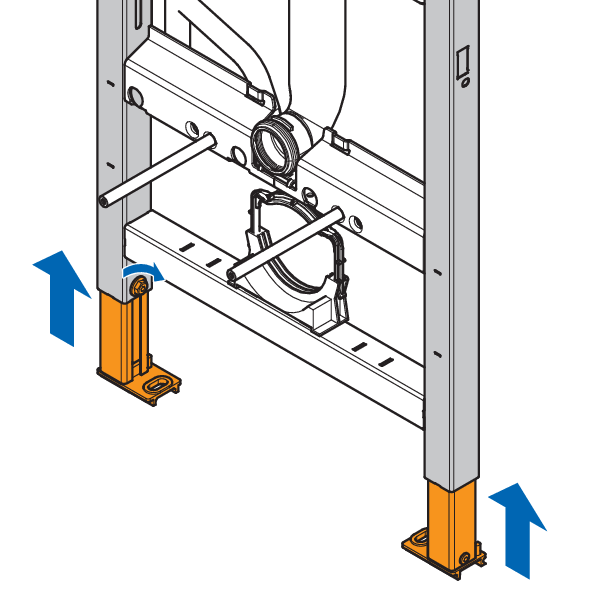

1. Applicare le chiavette Optivis 72039 alle piastrine di base dell’elemento per WC Geberit Duofix e ruotarle in modo tale che si inseriscano nei binari Optivis-Tec 71040.
2. Fissare l’elemento per WC Geberit Duofix con le chiavette al binario a pavimento.



3. Utilizzando viti da lamiera, avvitare all’elemento per WC Geberit Duofix un binario Optivis-Tec orizzontale (42 cm) con il lato del binario aperto rivolto verso l’alto.



4. Fissare l’elemento per WC Geberit Duofix al sistema di parete utilizzando aggiuntivi binari orizzontali e collegamenti Optivis-Tec 71041.



• Il montaggio a piena altezza dell’elemento per WC Geberit Duofix nella preparete Optivis è concluso.



Optivis-Set di ancoraggio

N. articolo: 72039

Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

4.2.4 Montaggio dell’elemento per WC Geberit Duofix in una preparete a mezza altezza

1. Applicare le chiavette Optivis 72039 alle piastrine di base dell’elemento per WC Geberit Duofix e ruotarle in modo tale che si inseriscano nei binari Optivis-Tec 71040.
2. Fissare l’elemento per WC Geberit Duofix con le chiavette al binario a pavimento.



3. Utilizzando viti da lamiera, avvitare all’elemento per WC Geberit Duofix un binario Optivis-Tec orizzontale con il lato del binario aperto rivolto verso l’alto.



4. Fissare il binario al sistema di parete utilizzando due binari orizzontali aggiuntivi e, per ciascuno, due collegamenti Optivis-Tec 71041. Montare i connettori sui binari orizzontali aggiuntivi posizionandoli sullo stesso piano.



• Il montaggio a mezza altezza dell’elemento per WC Geberit Duofix nella preparete Optivis è concluso.



Optivis-Set di ancoraggio

N. articolo: 72039

Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

4.3 Montaggio dell’elemento Grohe Rapide SLX 113 per WC

4.3.1 Materiale d’installazione aggiuntivo necessario

• Vite autofilettante da lamiera Optivis 72009

• Chiavetta Optivis 72039 (2 pz.) costituita da:

  • Chiavetta

  • Dado esagonale M8

  • Ranelle

Optivis-Vite autofilettante da lamiera

N. articolo: 72009

Optivis-Set di ancoraggio

N. articolo: 72039

4.3.2 Misure d’installazione

Profondità di montaggio minima per elementi per WC Grohe in una preparete Optivis:

Profondità di montaggio minima in caso di montaggio in una preparete Optivis a mezza altezza se entrambi i connettori sono montati sullo stesso piano tra i binari orizzontali:

4.3.3 Montaggio dell’elemento per WC Grohe in una preparete a piena altezza

1. Applicare le chiavette Optivis 72039 alle piastrine di base dell’elemento per WC Grohe e ruotarle in modo tale che si inseriscano nei binari Optivis-Tec 71040.
2. Fissare l’elemento per WC Grohe con le chiavette al binario a pavimento.



3. Utilizzando viti da lamiera, avvitare all’elemento per WC Grohe un binario Optivis-Tec orizzontale con il lato del binario aperto rivolto verso l’alto.



4. Fissare l’elemento per WC Grohe al sistema di parete utilizzando aggiuntivi binari orizzontali e collegamenti Optivis-Tec 71041.



• Il montaggio a piena altezza dell’elemento per WC Grohe nella preparete Optivis è concluso.



Optivis-Set di ancoraggio

N. articolo: 72039

Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

4.3.4 Montaggio dell’elemento per WC Grohe in una preparete a mezza altezza

1. Applicare le chiavette Optivis 72039 alle piastrine di base dell’elemento per WC Grohe e ruotarle in modo tale che si inseriscano nei binari Optivis-Tec 71040.
2. Fissare l’elemento per WC Grohe con le chiavette al binario a pavimento.



3. Utilizzando viti da lamiera, avvitare all’elemento per WC Grohe un binario Optivis-Tec orizzontale con il lato del binario aperto rivolto verso l’alto.



4. Fissare il binario al sistema di parete utilizzando due binari orizzontali aggiuntivi e, per ciascuno, due collegamenti Optivis-Tec 71041. Montare i connettori sui binari orizzontali aggiuntivi posizionandoli sullo stesso piano.



• Il montaggio a mezza altezza dell’elemento per WC Grohe nella preparete Optivis è concluso.



Optivis-Set di ancoraggio

N. articolo: 72039

Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

4.4 Montaggio del modulo WC TECE

I seguenti moduli WC di TECE sono adatti per il montaggio:

• Modulo WC TECE tipo CW11

• Modulo WC TECE tipo CWL11

• Modulo WC TECE tipo CWL12

4.4.1 Materiale d’installazione aggiuntivo necessario

• Vite autofilettante da lamiera Optivis 72009

• Chiavetta Optivis 72039 (2 pz.) costituita da:

  • Chiavetta

  • Dado esagonale M8

  • Ranelle

Optivis-Vite autofilettante da lamiera

N. articolo: 72009

Optivis-Set di ancoraggio

N. articolo: 72039

4.4.2 Misure d’installazione

Profondità di montaggio minima per modulo WC TECE in una preparete Optivis:

Profondità di montaggio minima in caso di montaggio in una preparete Optivis a mezza altezza se entrambi i connettori sono montati sullo stesso piano tra i binari orizzontali:

4.4.3 Montaggio del modulo WC TECE in una preparete a piena altezza

1. Applicare le chiavette Optivis 72039 alle piastrine di base del modulo WC TECE e ruotarle in modo tale che si inseriscano nei binari Optivis-Tec 71040.
2. Fissare il modulo WC TECE con le chiavette al binario a pavimento.



3. Utilizzando viti da lamiera, avvitare al modulo WC TECE un binario Optivis-Tec orizzontale con il lato del binario aperto rivolto verso l’alto.



4. Fissare il modulo WC TECE al sistema di parete utilizzando aggiuntivi binari orizzontali e collegamenti Optivis-Tec 71041.



• Il montaggio a piena altezza del modulo WC TECE nella preparete Optivis è concluso.



Optivis-Set di ancoraggio

N. articolo: 72039

Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040

4.4.4 Montaggio del modulo WC TECE in una preparete a mezza altezza

1. Applicare le chiavette Optivis 72039 alle piastrine di base del modulo WC TECE e ruotarle in modo tale che si inseriscano nei binari Optivis-Tec 71040.
2. Fissare il modulo WC TECE con le chiavette al binario a pavimento.



3. Utilizzando viti da lamiera, avvitare al modulo WC TECE un binario Optivis-Tec orizzontale con il lato del binario aperto rivolto verso l’alto.



4. Fissare il binario al sistema di parete utilizzando due binari orizzontali aggiuntivi e, per ciascuno, due collegamenti Optivis-Tec 71041. Montare i connettori sui binari orizzontali aggiuntivi posizionandoli sullo stesso piano.



• Il montaggio a mezza altezza del modulo WC TECE nella preparete Optivis è concluso.



Optivis-Set di ancoraggio

N. articolo: 72039

Optivis-Tec-Collegamento

N. articolo: 71041

Optivis-Tec-Binario

N. articolo: 71040
