Instructions de montage - Intégration de la technique de rinçage dans la technique de cadres de montage Optivis

4.1 Montage élément Geberit GIS pour WC mural

Les éléments de WC Geberit GIS suivants conviennent pour le montage:

• Elément Geberit GIS pour WC mural, avec réservoir de chasse d’eau encastré Sigma 12 cm

• Elément Geberit GIS pour WC mural, avec réservoir de chasse d’eau encastré Omega 12 cm

Lorsque le montage de l’élément Geberit GIS pour WC mural intègre le réservoir de chasse d’eau encastré Omega dans le système Optivis, la commande par le haut n’est pas possible.

4.1.1 Matériel d’installation requis en plus

Set d’ancrage Optivis 72039 (4 pièces) avec:

• Set d’ancrage

• Ecrou hexagonal M8

• Rondelles

Optivis-Set d'ancrage

N° d'article: 72039

4.1.2 Dimensions de montage

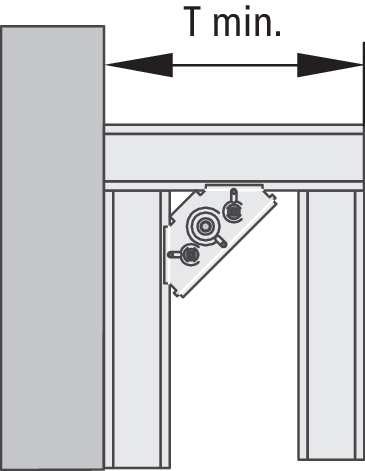

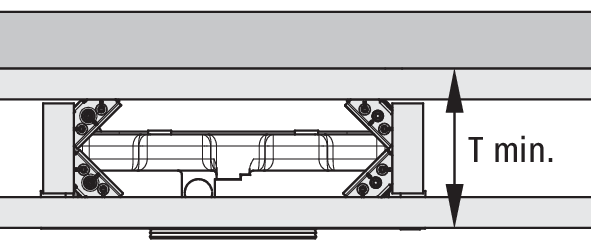

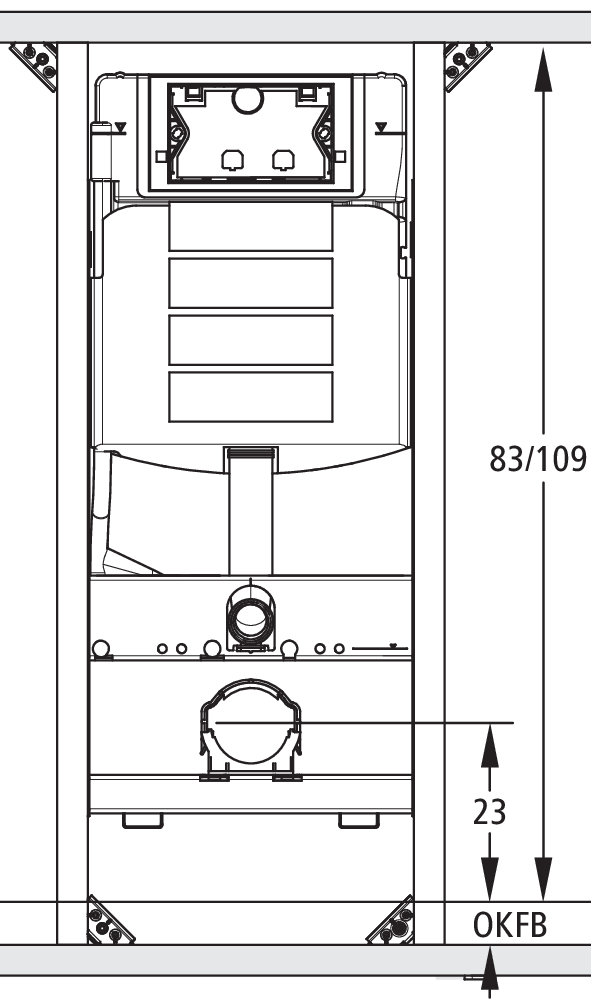

Profondeur de montage minimale pour des éléments Geberit GIS pour WC mural dans un cadre de montage Optivis:

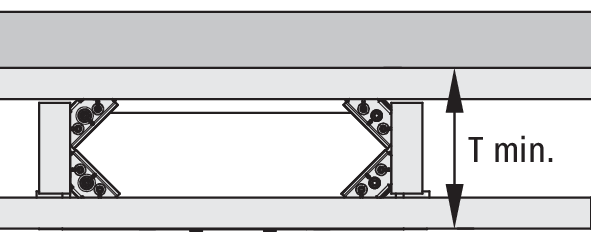

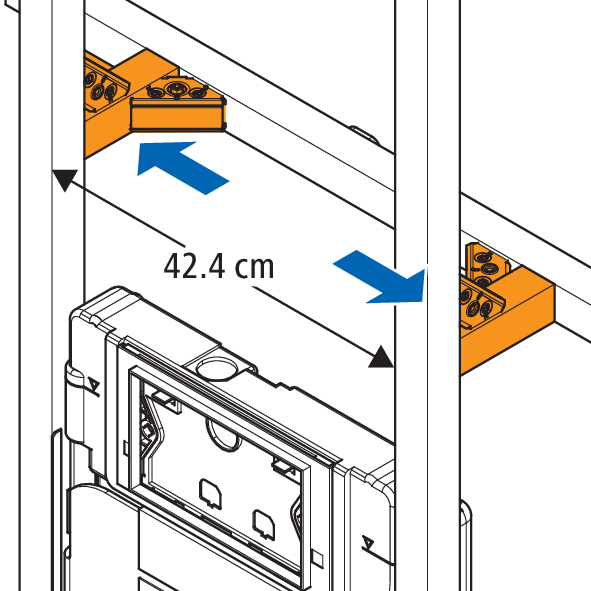

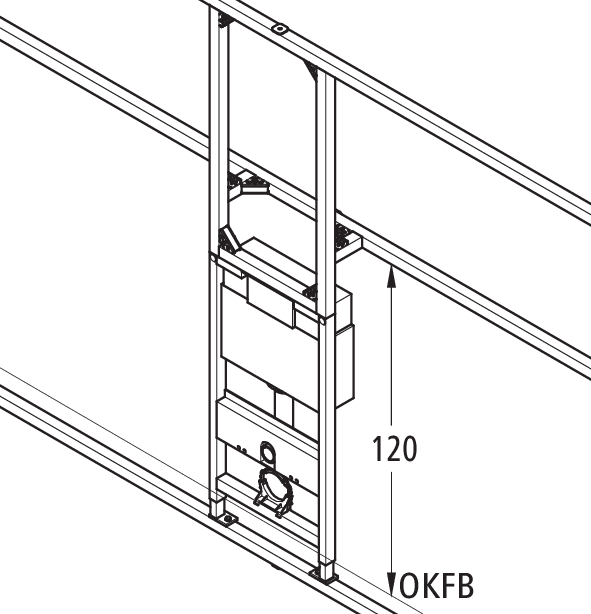

Profondeur minimale pour le montage dans un cadre de montage Optivis à hauteur partielle lorsque les deux pièces d’assemblage sont montées au même niveau entre les profilés horizontaux:

4.1.3 Monter l’élément Geberit GIS pour WC mural

Les sets d’ancrage sont excentriques. Pour le montage, il faut veiller à ce que le côté long soit contre le profilé, de sorte que la plaque de placoplâtre repose dessus et ne forme pas de cavité. Autrement, la plaque de placoplâtre risque de se fissurer.

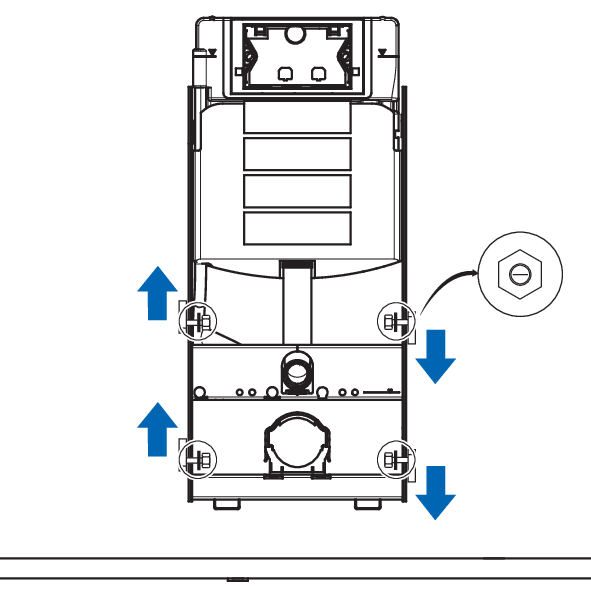

1. Attacher les sets d’ancrage sur l’élément de WC Geberit GIS et tourner de telle sorte qu’ils s’engagent dans les profilés Optivis-Tec.



Remarque

Pour le montage, les sets d’ancrage sur le côté droit doivent être pointés vers le bas et, du côté gauche, ils doivent être pointés vers le haut.

---

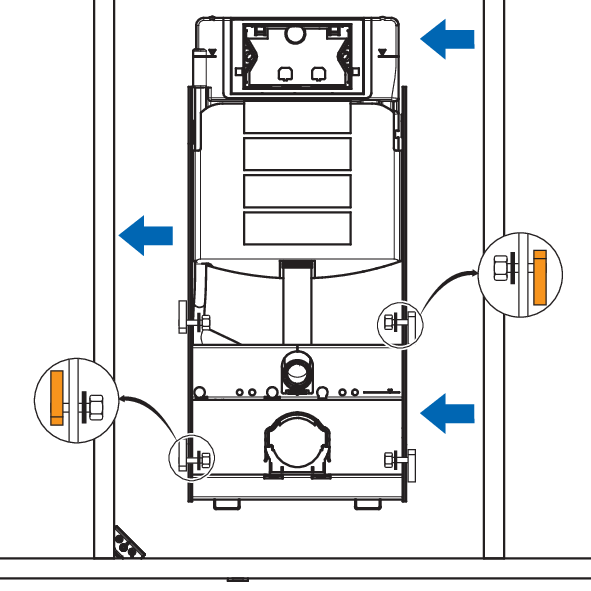

2. Accrocher l’élément de WC Geberit GIS à droite et à gauche sur les profilés verticaux Optivis-Tec.

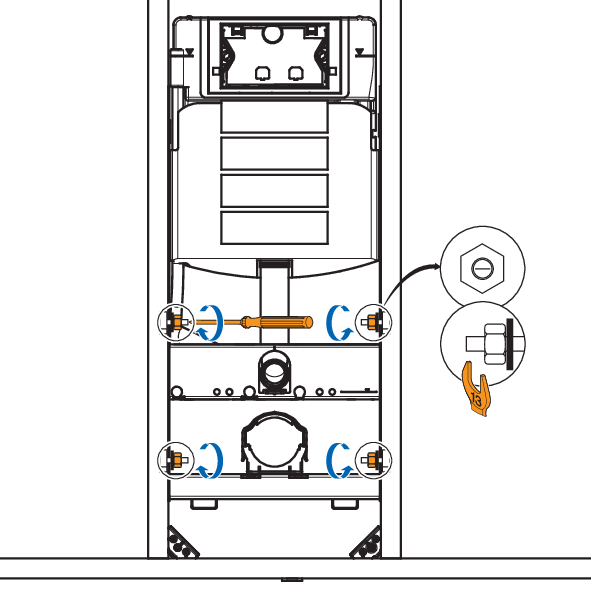

3. Serrer les sets d’ancrage.



4. Aligner l’élément de WC Geberit GIS.



4.1.3.1 Fixation de l’élément de WC Geberit GIS dans un cadre de montage à hauteur de local

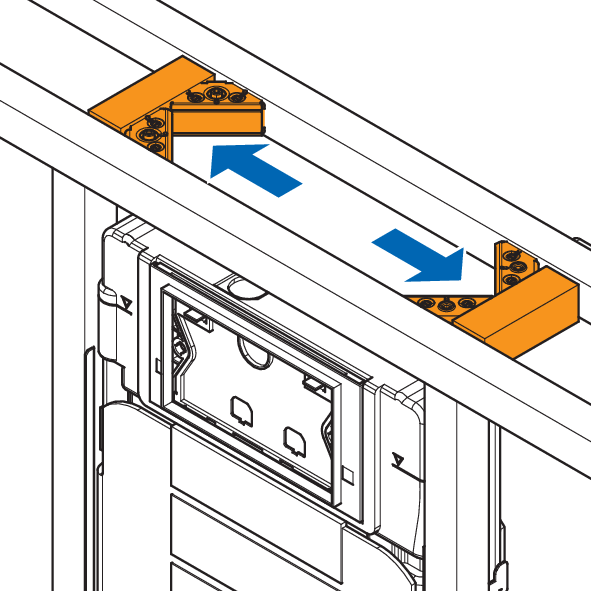

• Fixer l’élément de WC Geberit GIS sur la paroi d’installation avec des profilés Optivis-Tec horizontaux supplémentaires 71040 et des pièces d’assemblage Optivis-Tec 71041.

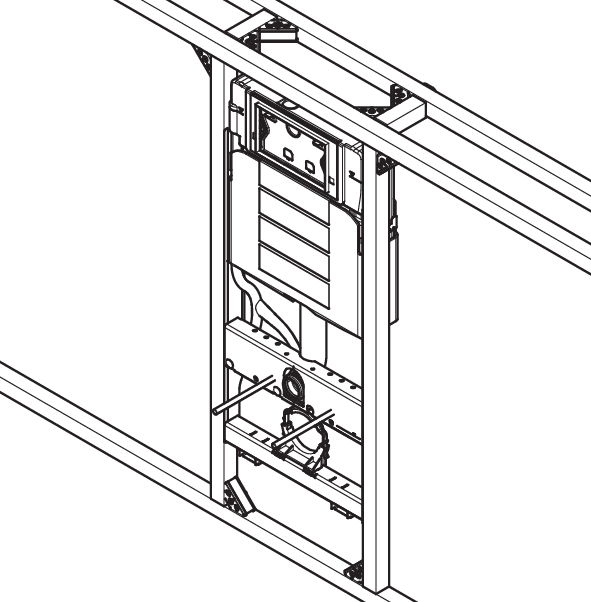

• L’élément de WC Geberit GIS est monté dans le cadre de montage Optivis à hauteur de local.



Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

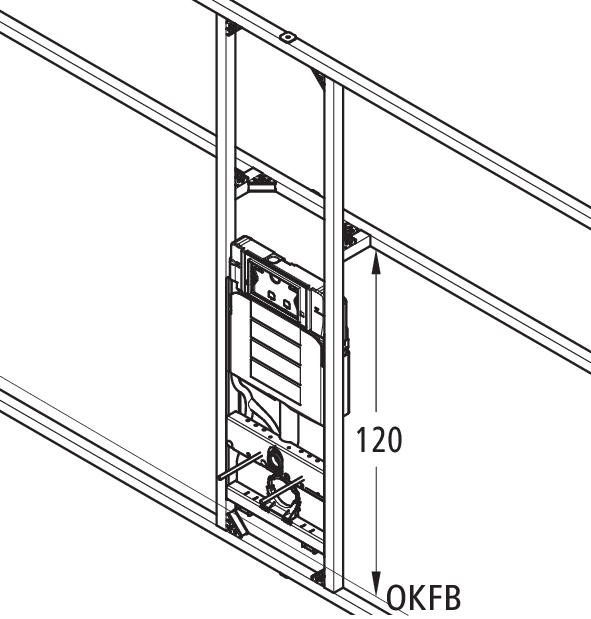

4.1.3.2 Fixation de l’élément de WC Geberit GIS dans un cadre de montage à hauteur partielle

1. Mettre en place un profilé Optivis-Tec horizontal 71040 pour la fixation ultérieure.

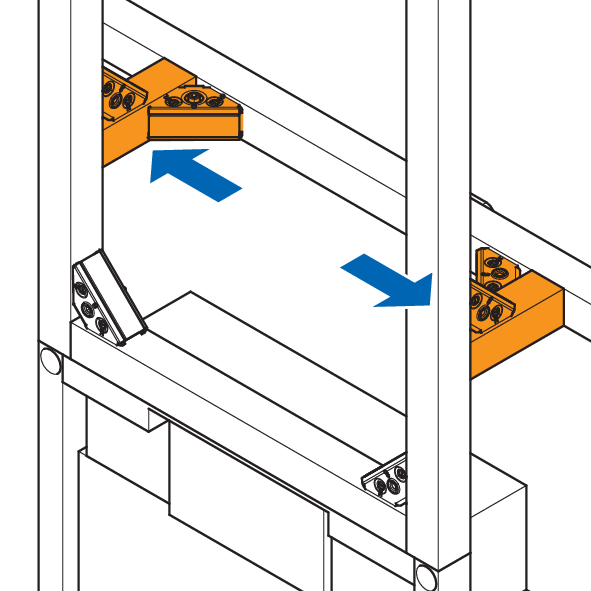

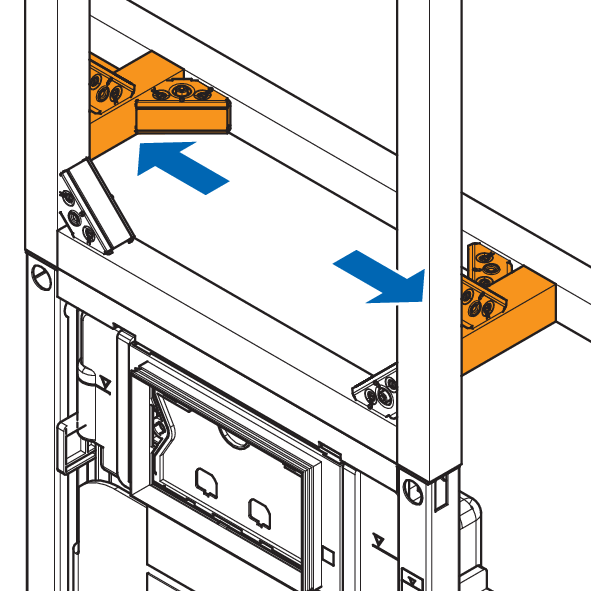

2. Attacher le profilé sur la paroi d’installation avec 2 profilés horizontaux supplémentaires et 2 pièces d’assemblage Optivis-Tec 71041. Pour ce faire, monter les pièces d’assemblage au même niveau sur les profilés horizontaux supplémentaires.

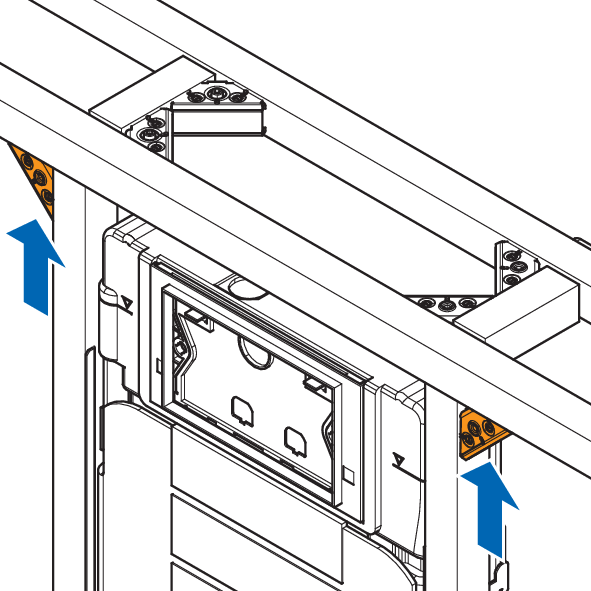

3. Attacher les profilés verticaux à gauche et à droite sur le profilé horizontal avec une pièce d’assemblage Optivis-Tec.



• L’élément de WC Geberit GIS est monté dans le cadre de montage Optivis à hauteur partielle.



Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

4.2 Montage élément Geberit Duofix pour WC mural

Les éléments de WC Geberit Duofix suivants conviennent pour le montage:

• Elément Geberit Duofix pour WC mural, avec réservoir de chasse d’eau encastré Sigma 12 cm

• Elément Geberit Duofix pour WC mural, avec réservoir de chasse d’eau encastré Omega 12 cm

4.2.1 Matériel d’installation requis en plus

• Vis à tôle autotaraudeuse Optivis (72009)

• Set d’ancrage Optivis 72039 (2 pièces) avec:

  • Set d’ancrage

  • Ecrou hexagonal M8

  • Rondelles

Optivis-Vis à tôle autotaraudeuse

N° d'article: 72009

Optivis-Set d'ancrage

N° d'article: 72039

4.2.2 Dimensions de montage

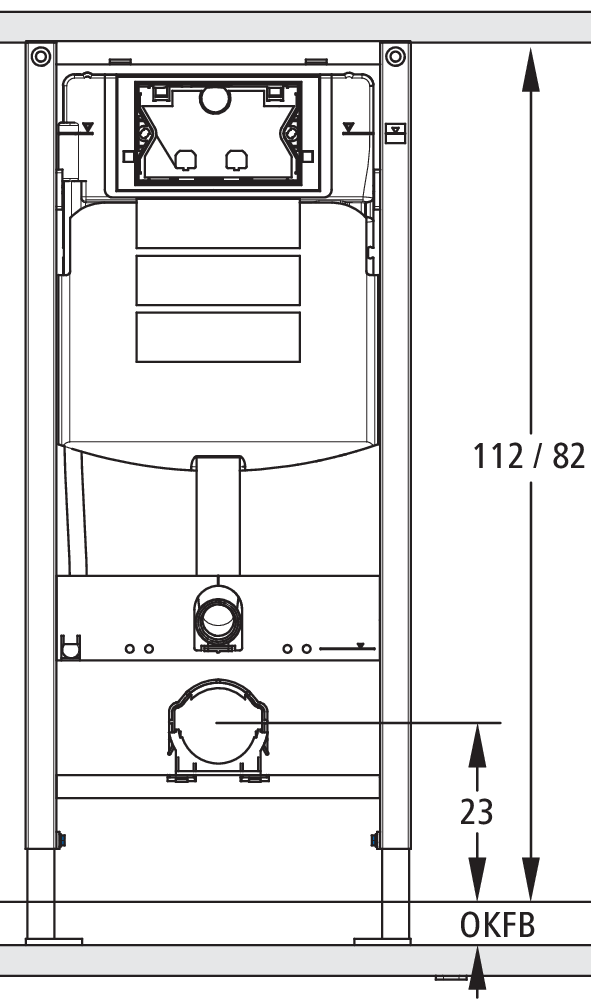

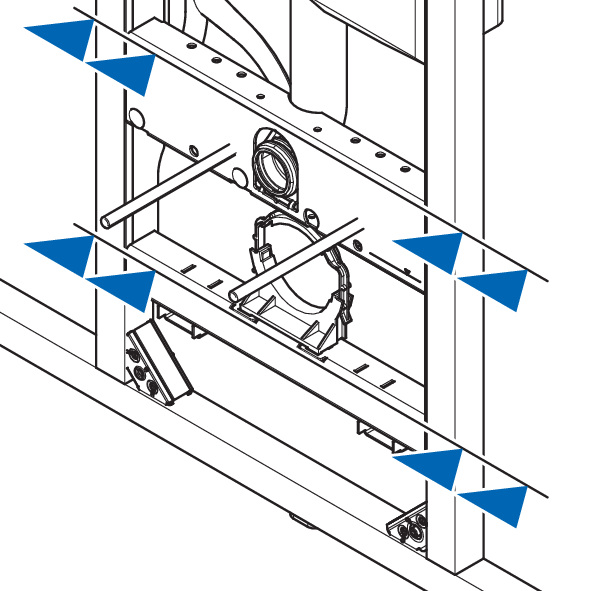

Profondeur de montage minimale pour élément Geberit Duofix pour WC mural dans un cadre de montage Optivis:

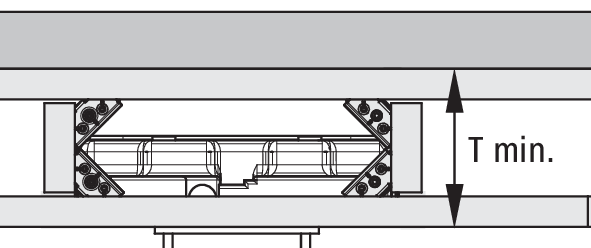

Profondeur minimale pour le montage dans un cadre de montage Optivis à hauteur partielle lorsque les deux pièces d’assemblage sont montées au même niveau entre les profilés horizontaux:

4.2.3 Monter un élément de WC Geberit Duofix dans un cadre de montage à hauteur de local

1. Attacher les sets d’ancrage Optivis 72039 sur les supports de pied de l’élément de WC Geberit Duofix et tourner de telle sorte qu’ils s’engagent dans les profilés Optivis-Tec 71040.

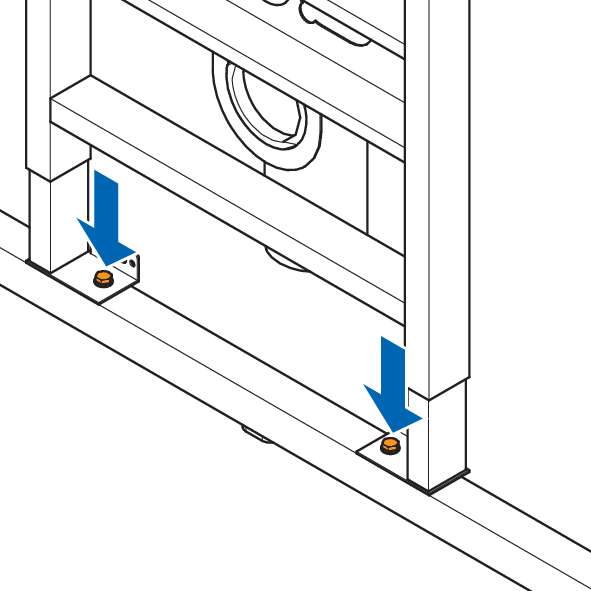

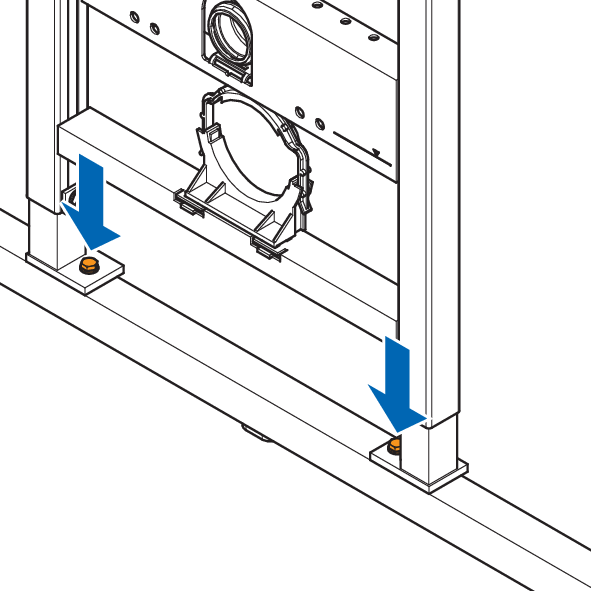

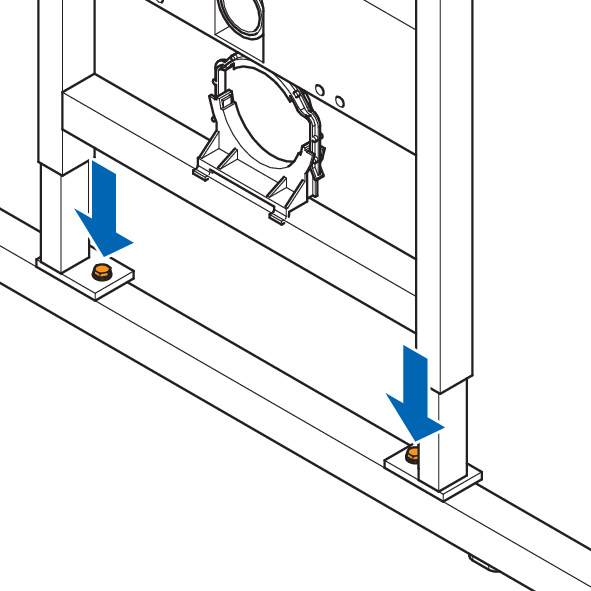

2. Attacher l’élément de WC Geberit Duofix sur le profilé de sol avec les sets d’ancrage.

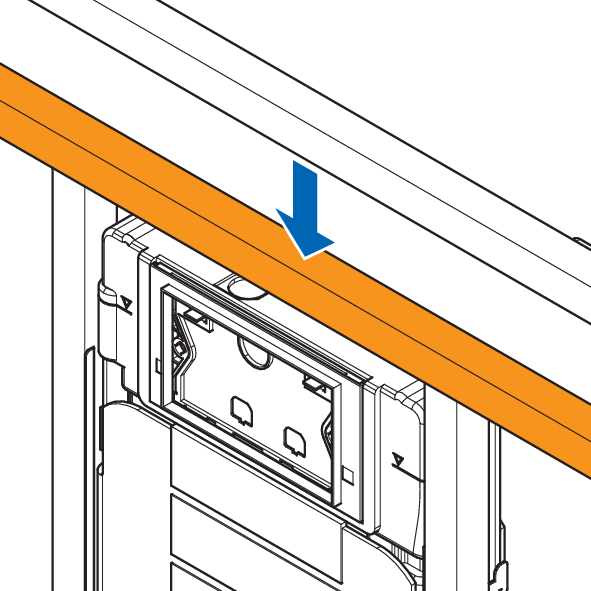

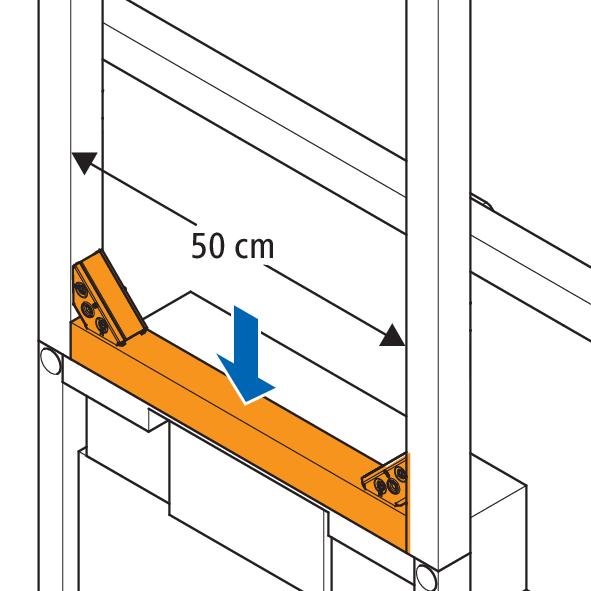

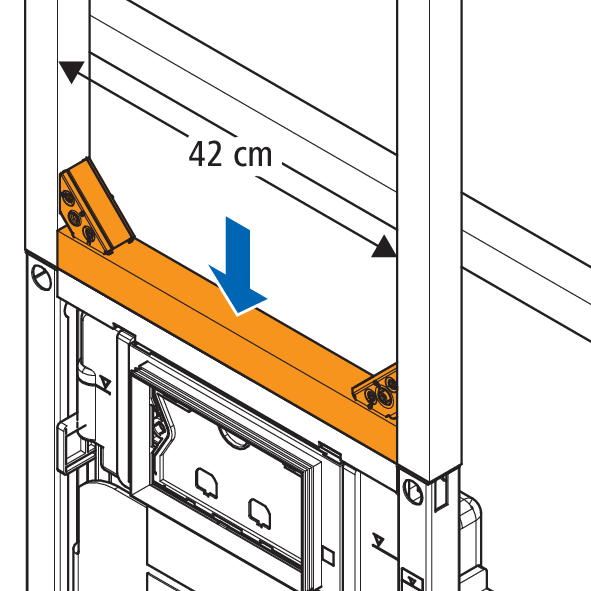

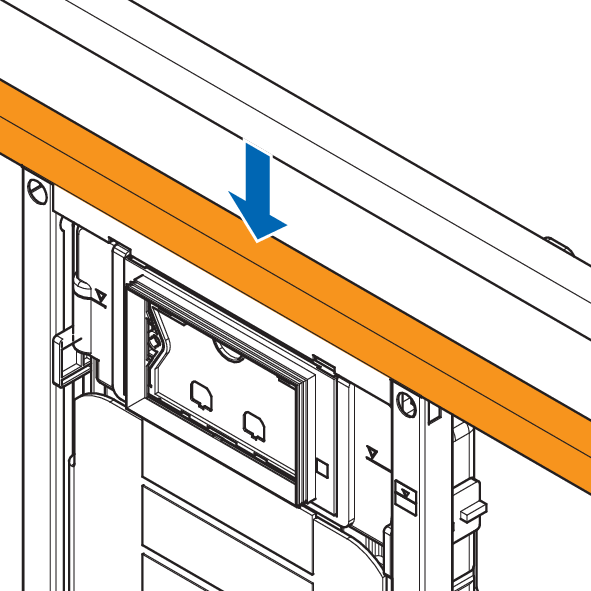

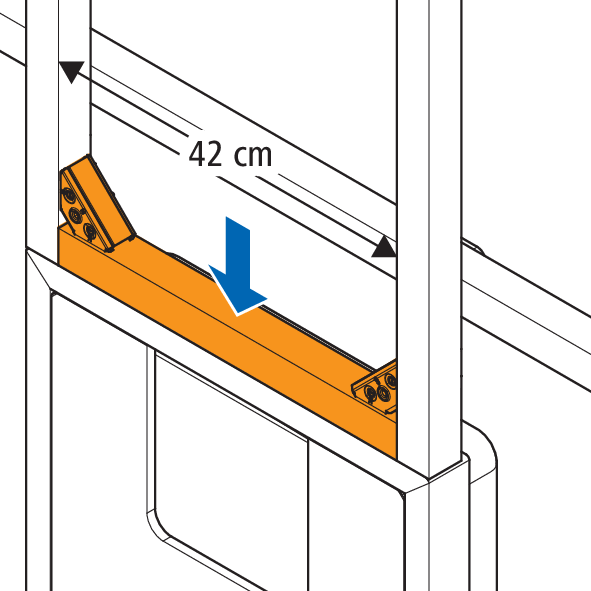

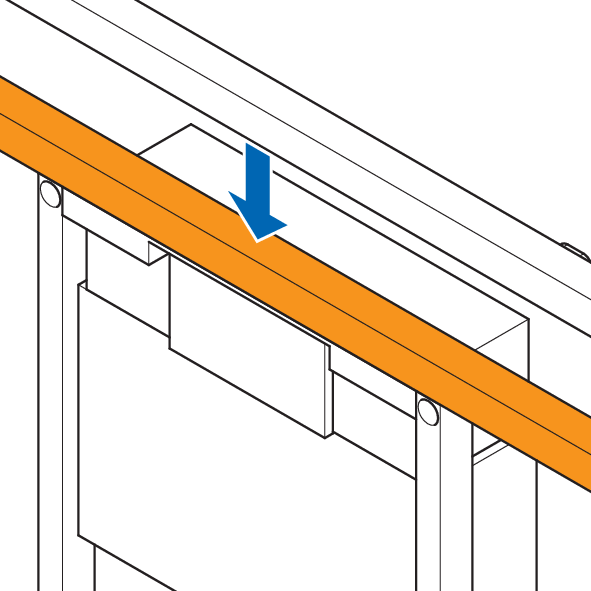

3. Prendre un profilé Optivis-Tec horizontal (42 cm) et, en ayant le côté ouvert tourné vers le haut, le visser sur l’élément de WC Geberit Duofix à l’aide de vis à tôle autotaraudeuses.

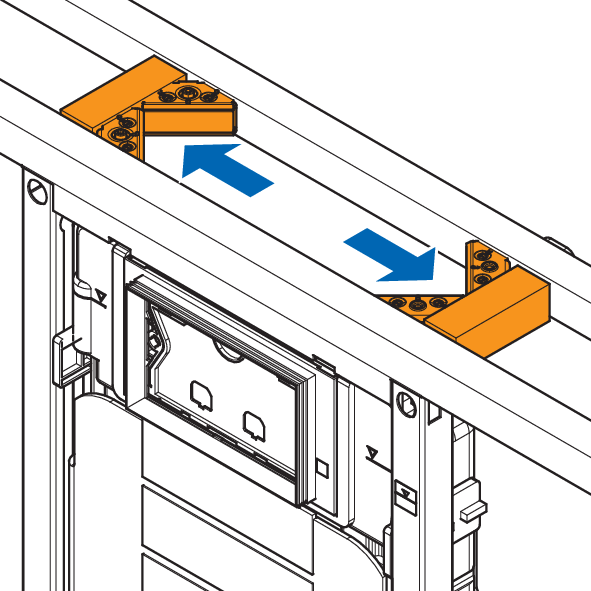

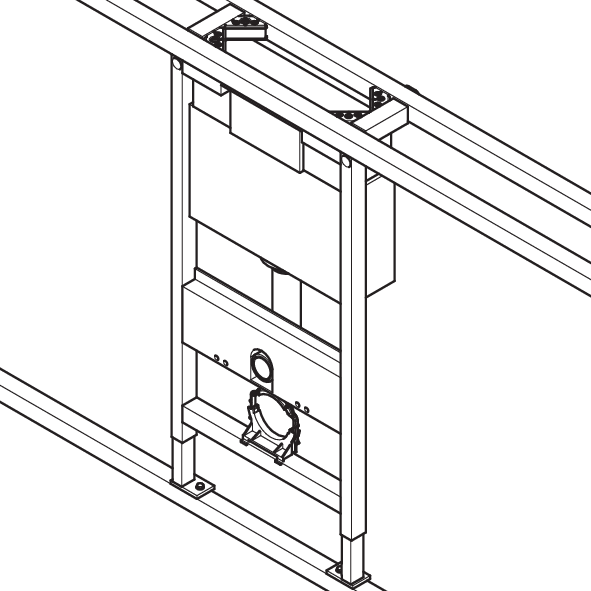

4. Attacher l’élément de WC Geberit Duofix sur la paroi d’installation avec des profilés horizontaux supplémentaires et des pièces d’assemblage Optivis-Tec 71041.



• L’élément de WC Geberit Duofix est monté dans le cadre de montage Optivis à hauteur de local.



Optivis-Set d'ancrage

N° d'article: 72039

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

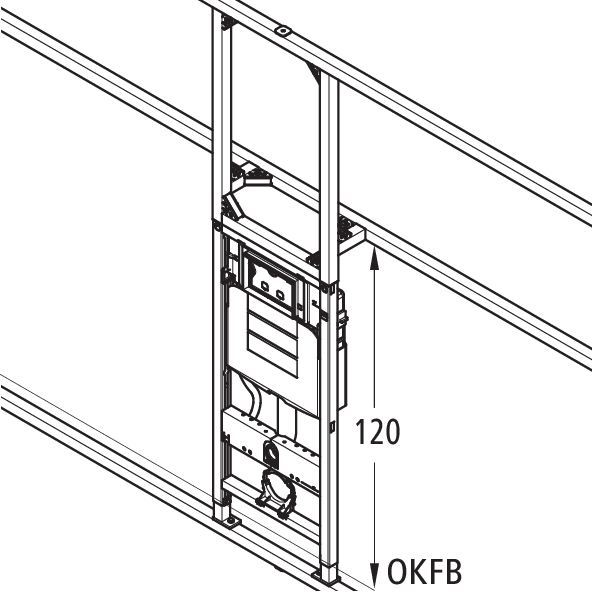

4.2.4 Monter un élément de WC Geberit Duofix dans un cadre de montage à hauteur partielle

1. Attacher les sets d’ancrage Optivis 72039 sur les supports de pied de l’élément de WC Geberit Duofix et tourner de telle sorte qu’ils s’engagent dans les profilés Optivis-Tec 71040.
2. Attacher l’élément de WC Geberit Duofix sur le profilé de sol avec les sets d’ancrage.



3. Prendre un profilé Optivis-Tec horizontal et, en ayant le côté ouvert tourné vers le haut, le visser sur l’élément de WC Geberit Duofix à l’aide de vis à tôle autotaraudeuses.

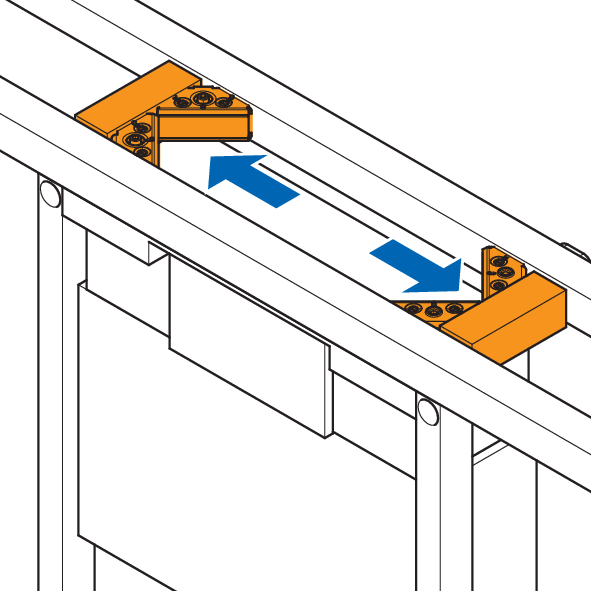

4. Attacher le profilé sur la paroi d’installation avec 2 profilés horizontaux supplémentaires et 2 pièces d’assemblage Optivis-Tec 71041. Pour ce faire, monter les pièces d’assemblage au même niveau sur les profilés horizontaux supplémentaires.



• L’élément de WC Geberit Duofix est monté dans le cadre de montage Optivis à hauteur partielle.



Optivis-Set d'ancrage

N° d'article: 72039

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

4.3 Montage élément Grohe Rapide SLX 113 pour WC

4.3.1 Matériel d’installation requis en plus

• Vis à tôle autotaraudeuse Optivis (72009)

• Set d’ancrage Optivis 72039 (2 pièces) avec:

  • Set d’ancrage

  • Ecrou hexagonal M8

  • Rondelles

Optivis-Vis à tôle autotaraudeuse

N° d'article: 72009

Optivis-Set d'ancrage

N° d'article: 72039

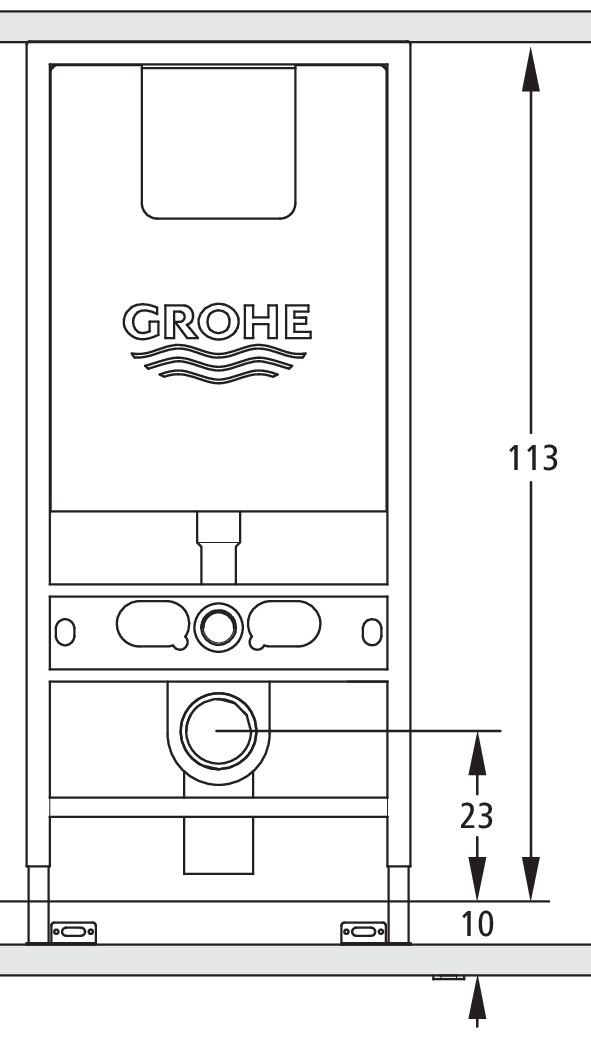

4.3.2 Dimensions de montage

Profondeur de montage minimale pour des éléments de WC Grohe dans un cadre de montage Optivis:

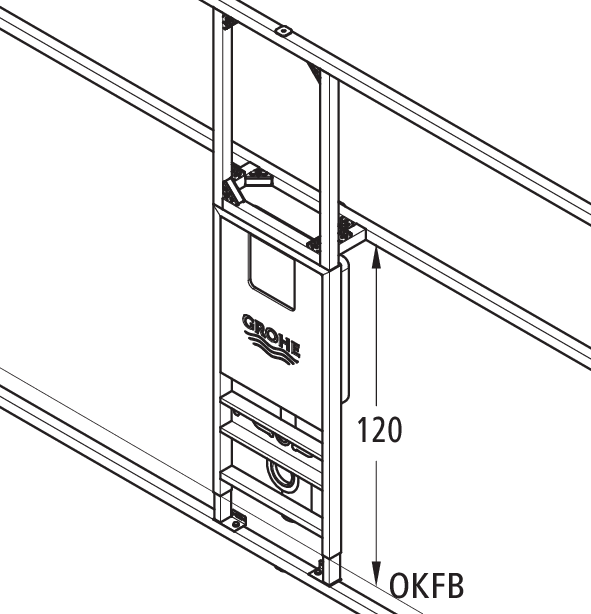

Profondeur minimale pour le montage dans un cadre de montage Optivis à hauteur partielle lorsque les deux pièces d’assemblage sont montées au même niveau entre les profilés horizontaux:

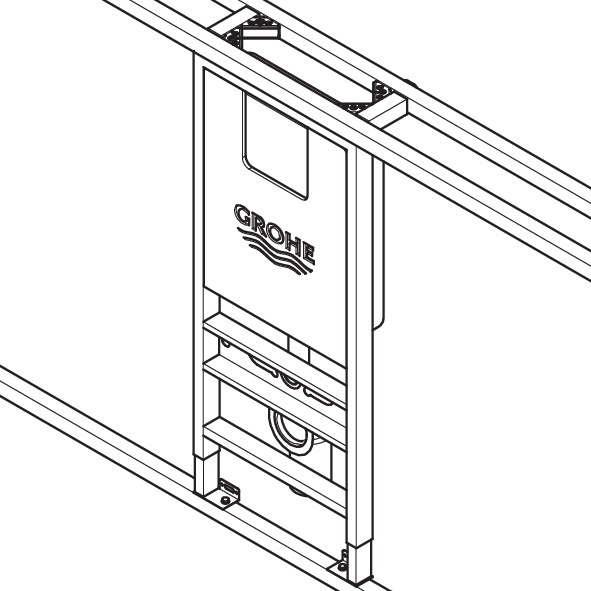

4.3.3 Monter un élément Grohe pour WC dans un cadre de montage à hauteur de local

1. Attacher les sets d’ancrage Optivis 72039 sur les supports de pied de l’élément Grohe pour WC et tourner de telle sorte qu’ils s’engagent dans les profilés Optivis-Tec 71040.
2. Attacher l’élément de WC Grohe sur le profilé de sol avec les sets d’ancrage.

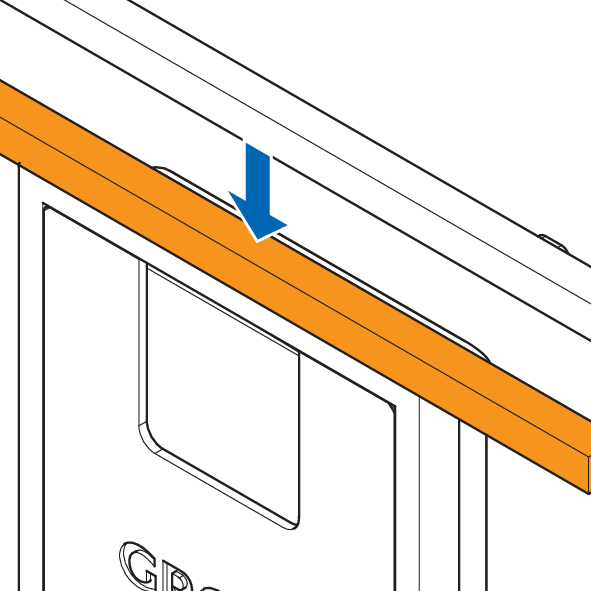

3. Prendre un profilé Optivis-Tec horizontal et, en ayant le côté ouvert tourné vers le haut, le visser sur l’élément de WC Grohe à l’aide de vis à tôle autotaraudeuses.

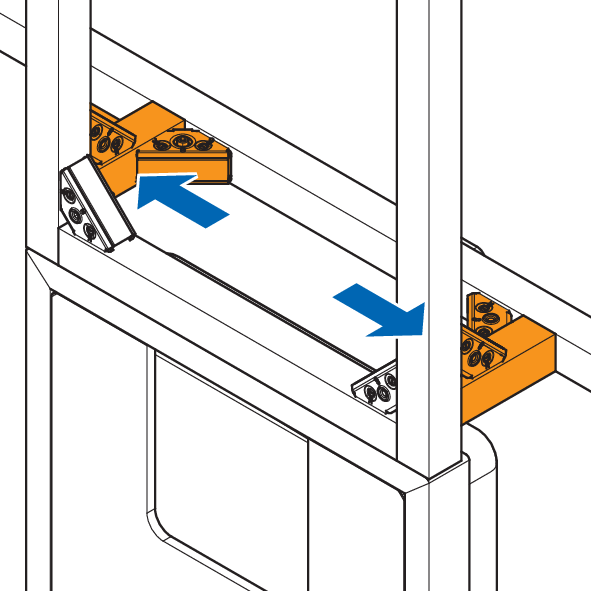

4. Attacher l’élément de WC Grohe sur la paroi d’installation avec des profilés horizontaux supplémentaires et des pièces d’assemblage Optivis-Tec 71041.



• L’élément de WC Grohe est monté dans le cadre de montage Optivis à hauteur de local.



Optivis-Set d'ancrage

N° d'article: 72039

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

4.3.4 Monter un élément Grohe pour WC dans un cade de montage à hauteur partielle

1. Attacher les sets d’ancrage Optivis 72039 sur les supports de pied de l’élément Grohe pour WC et tourner de telle sorte qu’ils s’engagent dans les profilés Optivis-Tec 71040.
2. Attacher l’élément Grohe pour WC sur le profilé de sol avec les sets d’ancrage.



3. Prendre un profilé Optivis-Tec horizontal et, en ayant le côté ouvert tourné vers le haut, le visser sur l’élément Grohe pour WC à l’aide de vis à tôle autotaraudeuses.

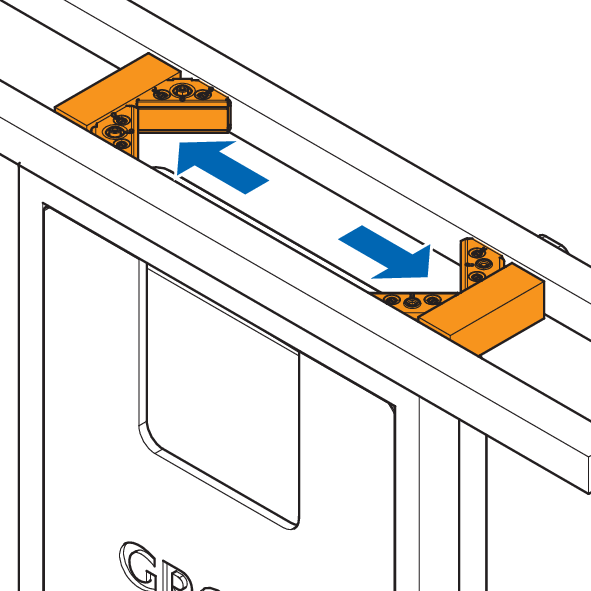

4. Attacher le profilé sur la paroi d’installation avec 2 profilés horizontaux supplémentaires et 2 pièces d’assemblage Optivis-Tec 71041. Pour ce faire, monter les pièces d’assemblage au même niveau sur les profilés horizontaux supplémentaires.



• L’élément Grohe pour WC est monté dans le cadre de montage Optivis à hauteur partielle.



Optivis-Set d'ancrage

N° d'article: 72039

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

4.4 Montage du module WC de TECE

Les modules WC de TECE suivants conviennent pour le montage:

• Module WC TECE de type CW11

• Module WC TECE de type CWL11

• Module WC TECE de type CWL12

4.4.1 Matériel d’installation requis en plus

• Vis à tôle autotaraudeuse Optivis (72009)

• Set d’ancrage Optivis 72039 (2 pièces) avec:

  • Set d’ancrage

  • Ecrou hexagonal M8

  • Rondelles

Optivis-Vis à tôle autotaraudeuse

N° d'article: 72009

Optivis-Set d'ancrage

N° d'article: 72039

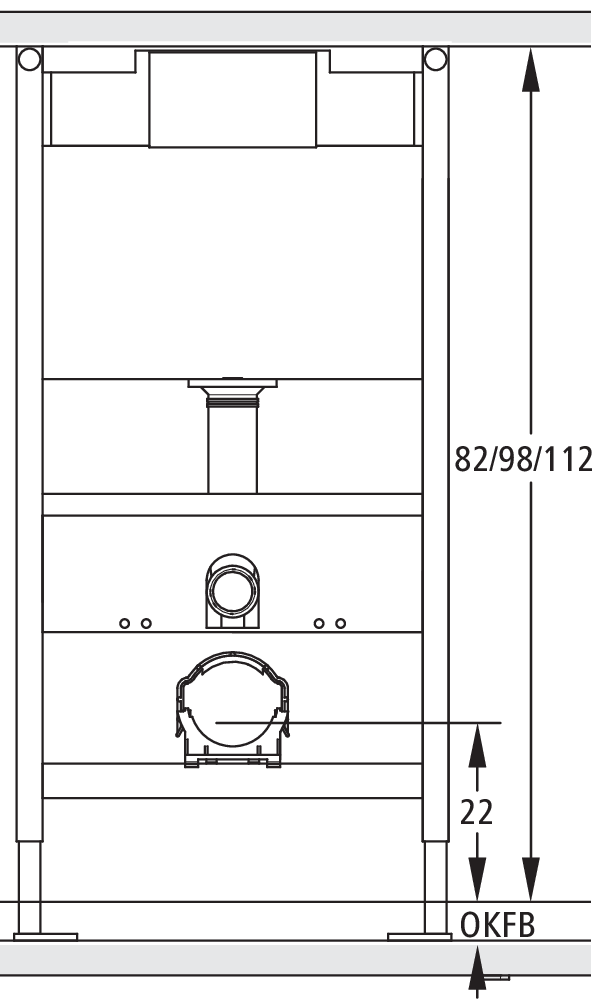

4.4.2 Dimensions de montage

Profondeur de montage minimale pour le module WC de TECE dans un cadre de montage Optivis:

Profondeur minimale pour le montage dans un cadre de montage Optivis à hauteur partielle lorsque les deux pièces d’assemblage sont montées au même niveau entre les profilés horizontaux:

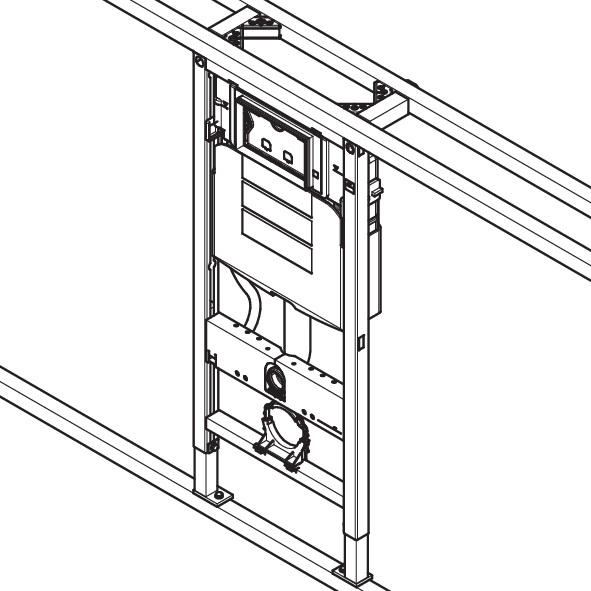

4.4.3 Monter un module WC de TECE dans un cadre de montage à hauteur de local

1. Attacher les sets d’ancrage Optivis72039 sur les supports de pied du module WC de TECE et tourner de telle sorte qu’ils s’engagent dans les profilés Optivis-Tec. 71040.
2. Attacher le module WC de TECE sur le profilé de sol avec les sets d’ancrage.



3. Prendre un profilé Optivis-Tec horizontal et, en ayant le côté ouvert tourné vers le haut, le visser sur le module WC de TECE à l’aide de vis à tôle autotaraudeuses.



4. Attacher le module WC de TECE sur la paroi d’installation avec des profilés horizontaux supplémentaires et des pièces d’assemblage Optivis-Tec 71041.



• Le module WC de TECE est monté dans le cadre de montage Optivis à hauteur de local.



Optivis-Set d'ancrage

N° d'article: 72039

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

4.4.4 Monter un module WC de TECE dans un cadre de montage à hauteur partielle

1. Attacher les sets d’ancrage Optivis72039 sur les supports de pied du module WC de TECE et tourner de telle sorte qu’ils s’engagent dans les profilés Optivis-Tec. 71040.
2. Attacher le module WC de TECE sur le profilé de sol avec les sets d’ancrage.



3. Prendre un profilé Optivis-Tec horizontal et, en ayant le côté ouvert tourné vers le haut, le visser sur le module WC de TECE à l’aide de vis à tôle autotaraudeuses.



4. Attacher le profilé sur la paroi d’installation avec 2 profilés horizontaux supplémentaires et 2 pièces d’assemblage Optivis-Tec 71041. Pour ce faire, monter les pièces d’assemblage au même niveau sur les profilés horizontaux supplémentaires.



• Le module WC de TECE est monté dans le cadre de montage Optivis à hauteur partielle.



Optivis-Set d'ancrage

N° d'article: 72039

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040
