5.1 Avvertenze per l’impiego

Per l’impiego del prodotto devono essere rispettati i seguenti requisiti e le seguenti avvertenze:

• Requisiti relativi al luogo d’installazione:

  • Capacità portante permanente di 400 kg

• Requisiti relativi all’aria in entrata:

  • Portata volumetrica dell’aria: ca. 120 … 140 m³/h (con temperatura dell’aria di 15 °C)

  • Intervallo di temperatura: 15 … 35 °C – al di fuori di questo intervallo di temperatura, la pompa di calore viene disinserita.

  • Un flusso d’aria non ostacolato è un presupposto fondamentale per il corretto funzionamento dell’apparecchio. L’ingresso e l’uscita dell’aria dall’apparecchio non devono essere ostacolati da oggetti.

  • A seconda della situazione d’installazione, nell’armadio devono essere montate guarnizioni aggiuntive per evitare un cortocircuito dovuto al flusso d’aria (aspirazione dell’aria in uscita) a causa della presenza di aperture.

  • Per evitare la diffusione di odori sul luogo d’installazione, l’aria di alimentazione dovrebbe essere inodore.

• Alimentazione elettrica / posizionamento delle prese elettriche:

  • Presa elettrica T13, 230 V AC/10 A

  • La presa elettrica T13 deve essere dotata di protezione separata.

  • In caso di installazione a incasso dell’apparecchio: Se nell’armadio sono state installate anche la presa elettrica T13 e altre prese elettriche (ad esempio per l’alimentazione elettrica), per motivi di spazio è necessario utilizzare scatole sotto muro.

• Installazione:

  • L’apparecchio deve essere utilizzato con una valvola di sicurezza che consenta lo scarico della pressione del serbatoio di accumulo in caso di guasti.

  • Per evitare il danneggiamento delle pavimentazioni (ad esempio parquet) e lo sviluppo di odori, la condensa della pompa di calore e l’acqua gocciolante del gruppo di sicurezza devono essere fatte defluire in modo controllato attraverso lo scarico.

  • Il committente deve predisporre uno scarico aperto verso l’atmosfera che deve trovarsi sotto o direttamente accanto all’apparecchio.

• Messa in servizio:

  • L’abilitazione dell’apparecchio per l’esercizio normale con pompa di calore viene fornita dalla Nussbaum o da personale formato dalla Nussbaum.

  • Per evitare la contaminazione del filtro dell’aria durante la messa in servizio o gli interventi di risanamento, fino alla consegna al gestore l’apparecchio deve essere utilizzato soltanto con l’elemento riscaldante, ossia nella modalità operativa [Workzone].

• Revisione:

  • Il modulo pompa di calore è rimovibile. Ciò consente di sostituire la pompa di calore senza dover smontare l’apparecchio.

  • La flangia di controllo è realizzata secondo la norma EN 12897/W/ZW115. È abbinata allo scambiatore di calore.

• Valgono le disposizioni della direttiva W3 della SVGW.

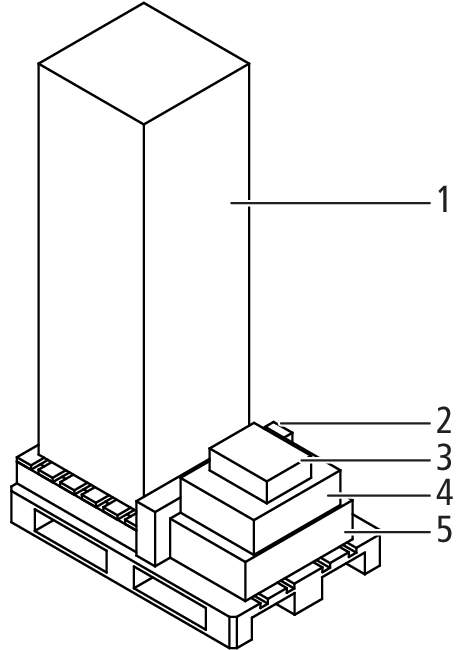

5.2 Entità di fornitura apparecchio 68020.21

5.3 Assemblaggio dello zoccolo portante

1. Avvitare la mensola (1) e le due parti laterali (2) utilizzando le quattro viti a testa tonda ed esagono incassato M8 × 35 mm (3) e i dadi M8 (4). Allineare manualmente le parti laterali montate in modo tale che risultino parallele.



2. Avvitare saldamente le due traverse (5) allo zoccolo portante per mezzo delle viti a testa tonda ed esagono incassato M8 × 16 mm (6).



3. Apparecchio 68010: per l’installazione in armadi standard impostare l’altezza dello zoccolo portante a 480 mm.



4. Opzionale: Per compensare eventuali irregolarità della pavimentazione nel luogo d’installazione, sullo zoccolo portante può essere montato il set adattatore di altezza (7) utilizzando due viti a testa tonda ed esagono incassato M8 × 16 mm per lato. Se l’apparecchio è installato a incasso a misura non montare l’adattatore di altezza sul lato esterno dello zoccolo portante.



5.4 Inserimento del filtro dell’aria nel rispettivo alloggiamento

1. Rimuovere il coperchio (1) dell’alloggiamento del filtro dell’aria (3).



2. Rimuovere il filtro dell’aria (2) dalla pellicola protettiva.

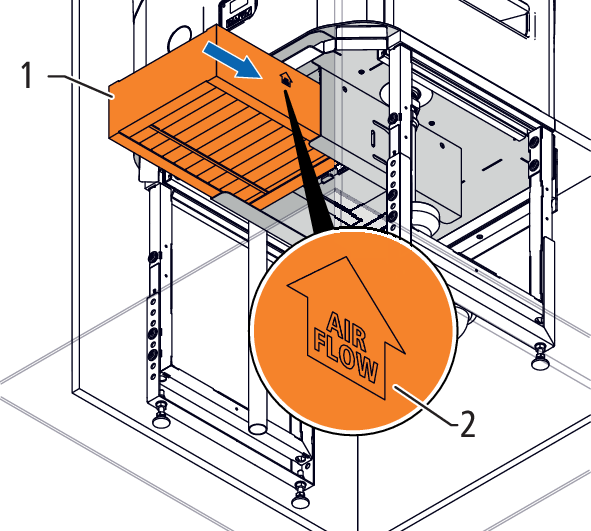

3. Inserire il filtro dell’aria nel relativo alloggiamento fino alla battuta d’arresto. Il simbolo della freccia (4) deve essere rivolto nella direzione di flusso dell’aria aspirata (verso l’alto).
4. Rimontare il coperchio.

5.5 Installazione dell’apparecchio sostitutivo 68020.21 con zoccolo portante Nussbaum

5.5.1 Requisiti

Le condizioni di installazione e le dimensioni importanti dell’armadio sono indicate nella scheda tecnica; 👉 Scheda tecnica 261.0.127.

Affinché l’installazione avvenga correttamente accertarsi che i seguenti componenti siano disponibili e pronti per essere collegati:

• Conduttura dell’acqua fredda e dell’acqua calda

• Se presenti, le condutture di distribuzione dell’acqua fredda e dell’acqua calda

• Bocchettone di scarico adatto per il sifone

• Presa elettrica T13

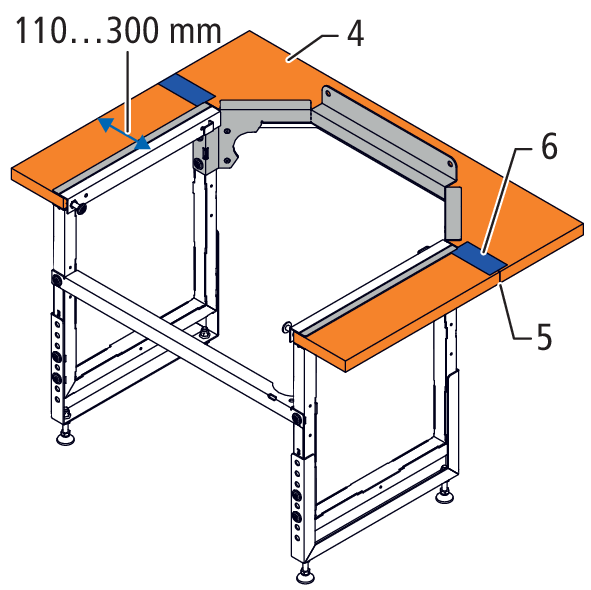

5.5.2 Montaggio delle parti laterali e della parte posteriore della guarnizione camera

Requisiti:

• Lo zoccolo portante è assemblato.

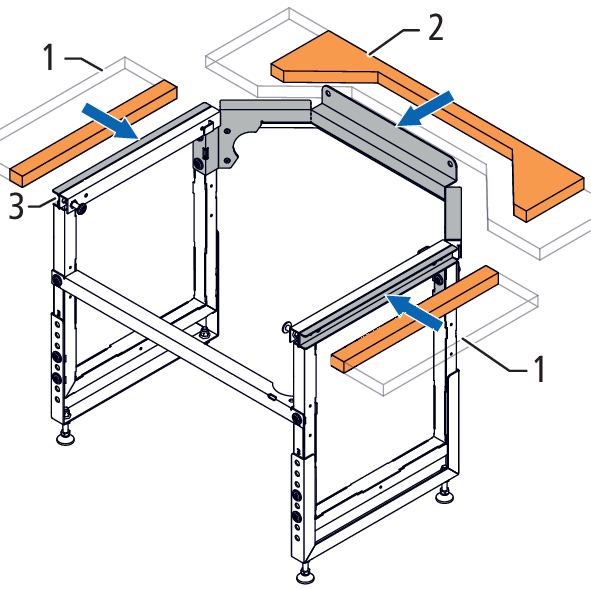

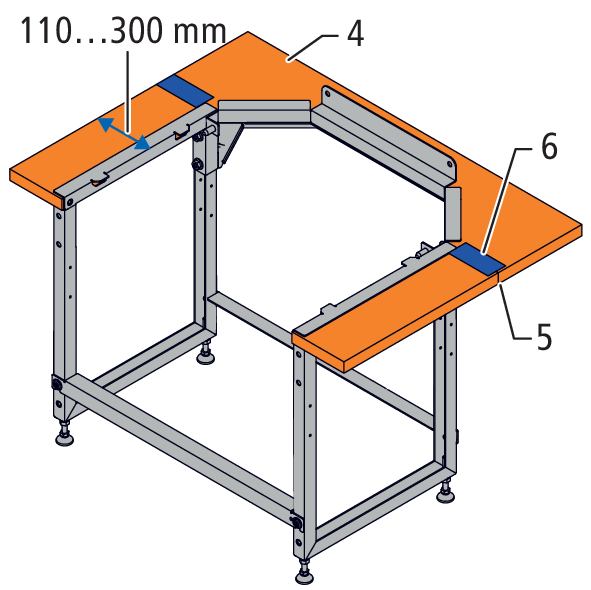

• Tagliare a misura le due parti laterali (1) e la parte posteriore (2) della guarnizione camera e inserirle negli alloggiamenti (3) dello zoccolo portante.



5.5.3 Montaggio dello zoccolo portante

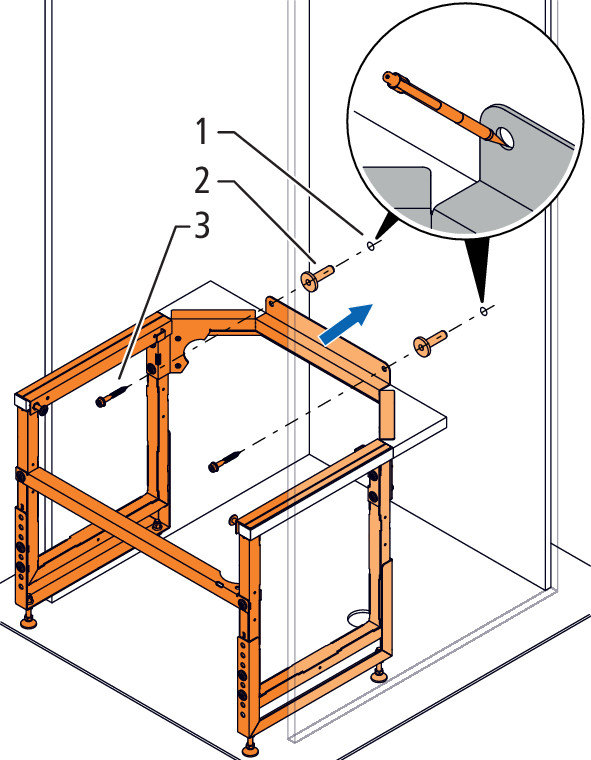

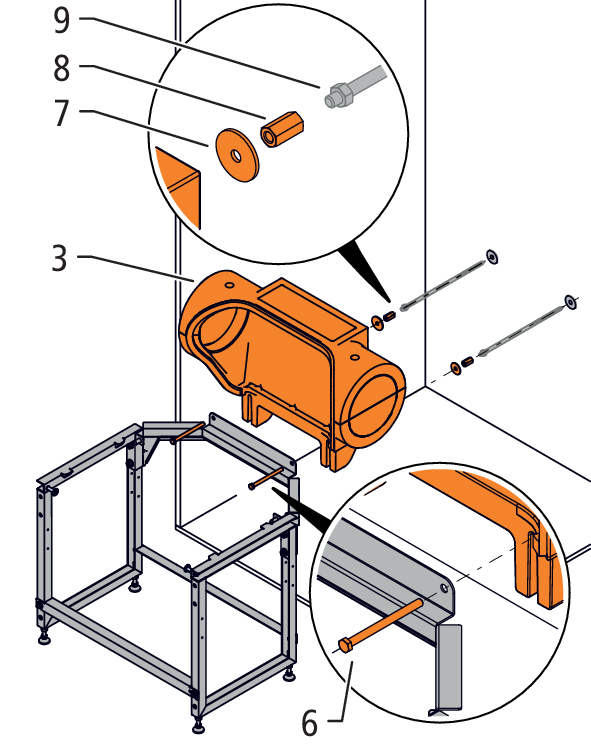

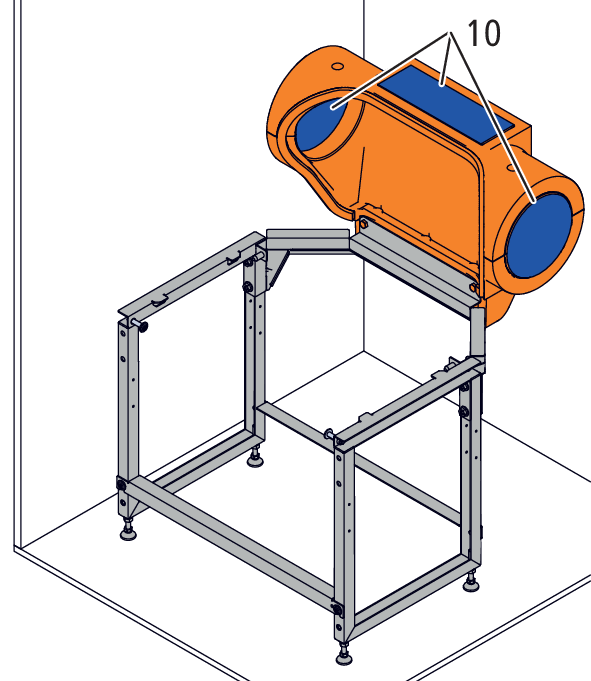

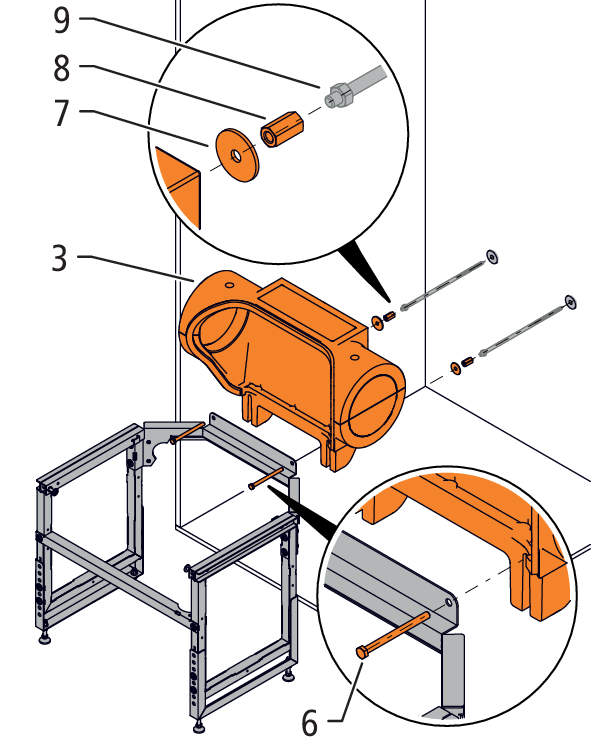

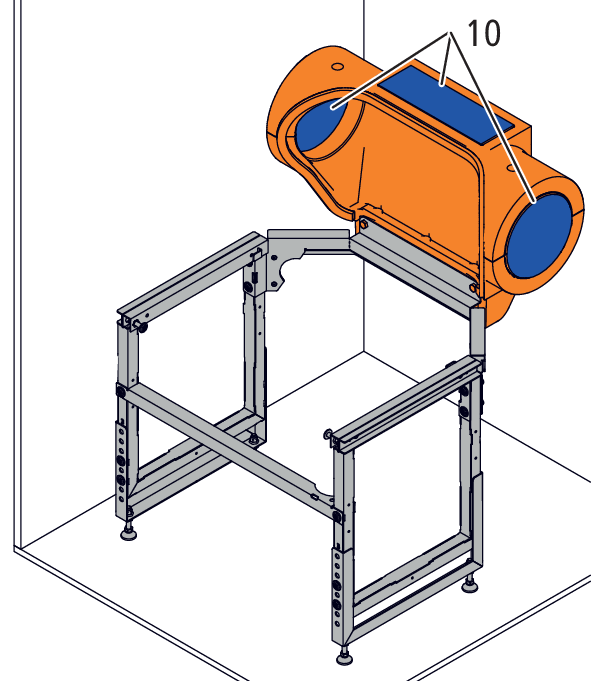

L’immagine seguente illustra il fissaggio dello zoccolo portante con i tasselli antirumore del set di fissaggio. I tasselli antirumore sono tuttavia necessari solo in caso di fissaggio a elementi non fonoassorbenti dell’edificio. Possono essere utilizzati anche altri elementi di fissaggio simili con un diametro massimo pari a 8 mm.

Requisiti:

• Lo zoccolo portante è assemblato, 👉 Assemblaggio dello zoccolo portante.

1. Se necessario smontare il telaio della porta e l’anta in modo tale da poter inserire l’apparecchio nell’armadio.
2. Posizionare lo zoccolo portante nell’armadio nella posizione finale e allinearlo utilizzando una livella a bolla d’aria.

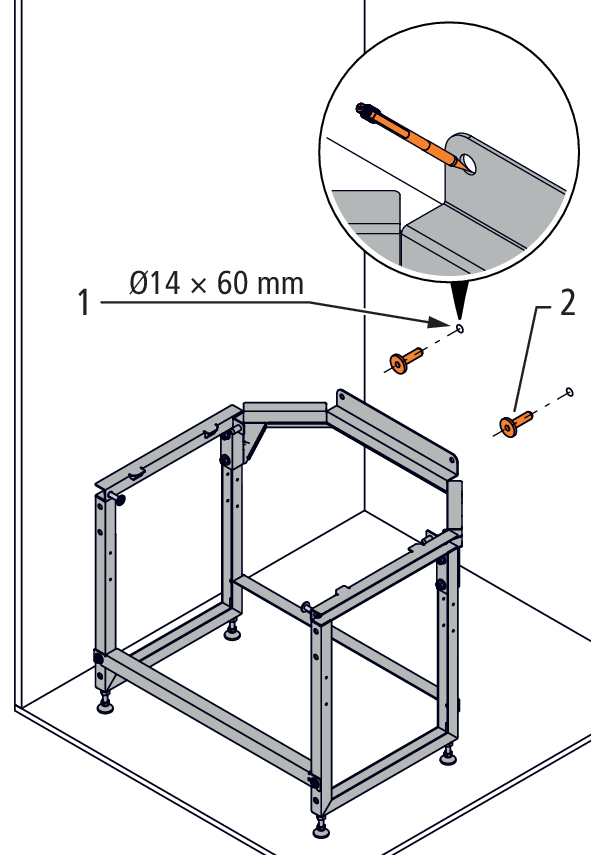

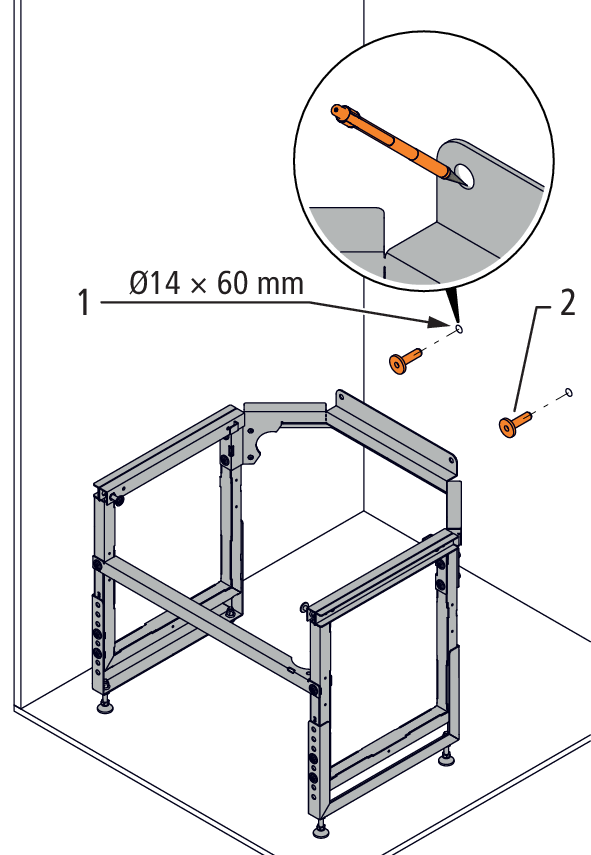

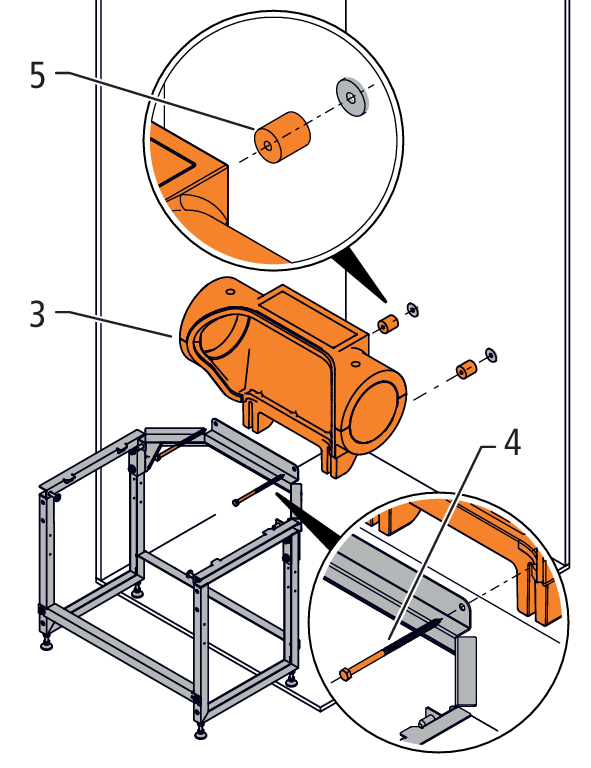

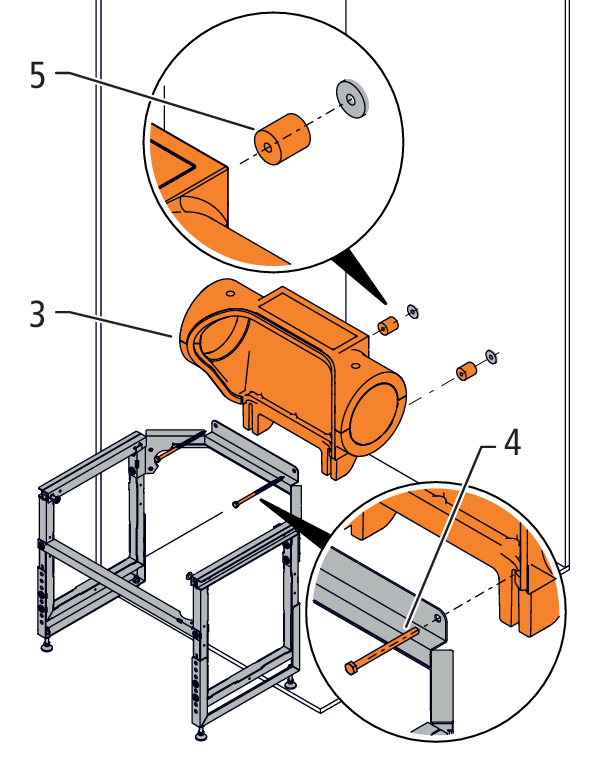

3. Demarcare e realizzare i due fori Ø 14 × 60 mm (1) sulla parete.



4. Inserire i tasselli antirumore (2) nei fori.
5. Fissare lo zoccolo portante alla parete utilizzando le viti per legno a testa tonda ed esagono incassato Ø 8 × 60 mm (3) del set di fissaggio.

5.5.4 Montaggio dell’apparecchio di base

Avvertimento

Pericolo di lesioni derivanti dal peso dell’apparecchio

L’apparecchio di base pesa più di 100 chilogrammi.

• L’apparecchio va sollevato e trasportato per mezzo dell’apparecchio di sollevamento.
• Durante il trasporto e l’immagazzinamento, l’apparecchio va fissato affinché non possa ribaltarsi.

---

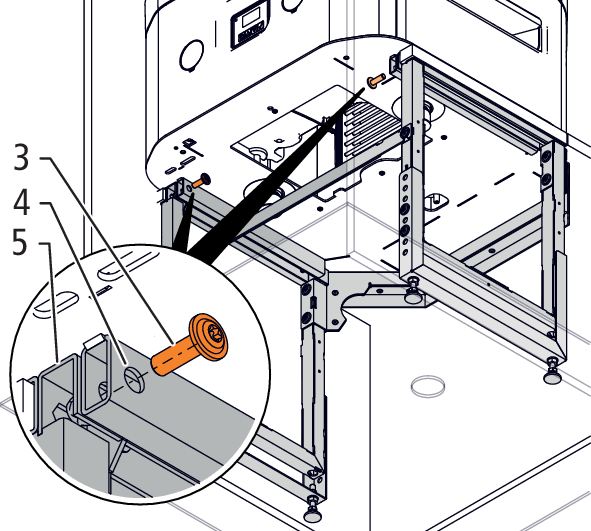

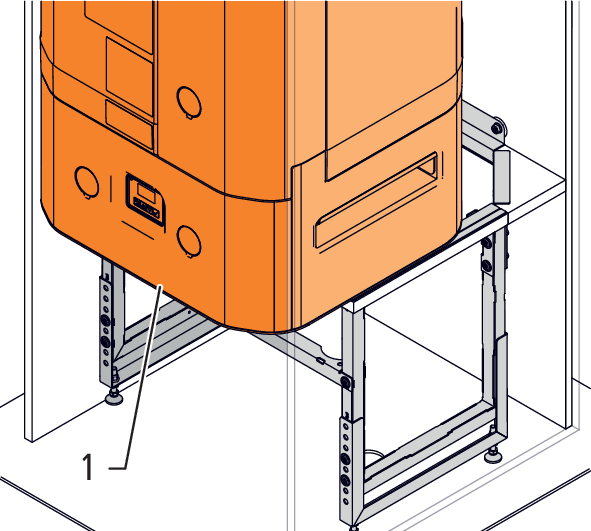

1. Utilizzando l’apparecchio di sollevamento posizionare l’apparecchio di base (1) sullo zoccolo portante, 👉 Sollevamento e trasporto l’apparecchio di base con l’apparecchio di sollevamento.

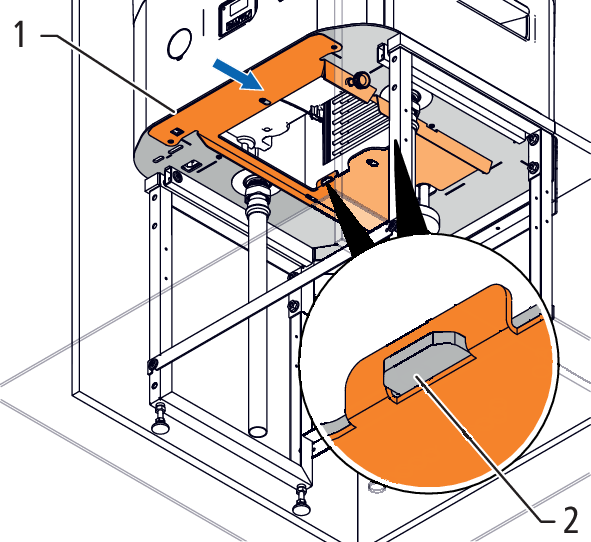

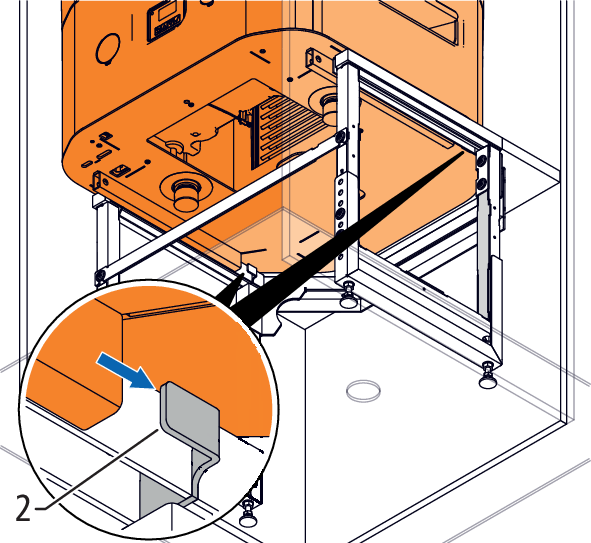

2. Far scorrere l’apparecchio di base manualmente (senza mezzi ausiliari) fino alla battuta d’arresto nei due bulloni (2) del sistema antiribaltamento.



3. Per fissare l’apparecchio di base inserire le due viti a testa tonda ed esagono incassato M8 × 35 mm (3) nei fori (4) dell’apparecchio di base e avvitarle saldamente allo zoccolo portante (5).



5.5.5 Montaggio del sifone e del tubo per condensa

Il tubo per condensa deve essere posato inclinato per impedire il riflusso o il congelamento della condensa.

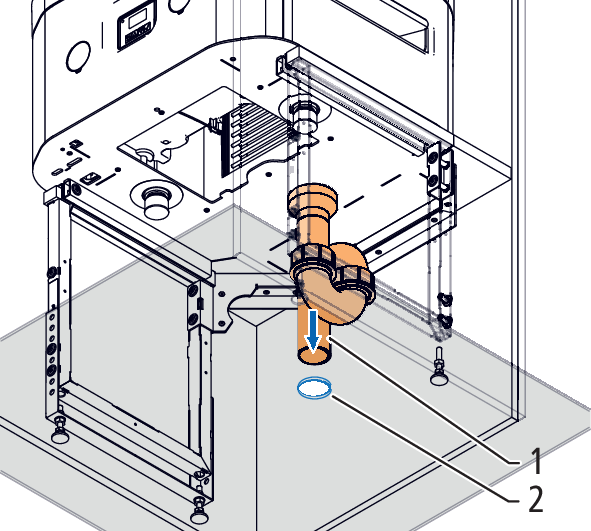

1. Inserire il sifone (1) nei supporti (2) dello scarico.

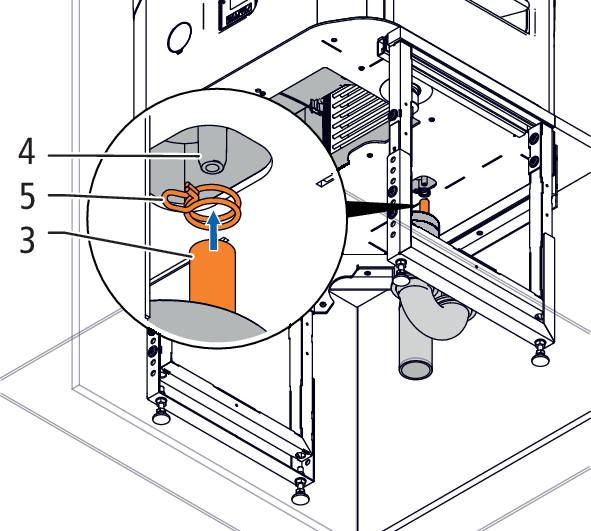

2. Posizionare il tubo per condensa (3) sul nippel (4) dell’apparecchio e fissarlo per mezzo della fascetta stringitubo (5). Portare il tubo per condensa sullo scarico e fissarlo in un punto adeguato per mezzo di una fascetta.



5.5.6 Collegamento delle tubazioni

Nota

• Il collegamento delle tubazioni deve avvenire con raccordi per chiusura a tenuta piana.

---

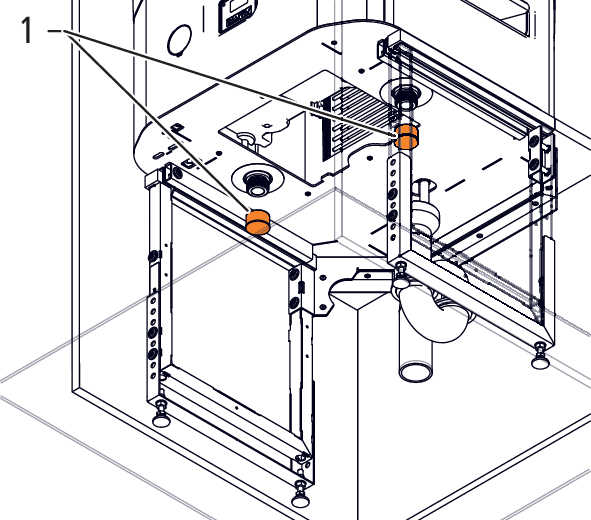

1. Rimuovere i due cappucci di protezione (1) sull’apparecchio di base.



2. Accertarsi che le guarnizioni piatte siano pulite.

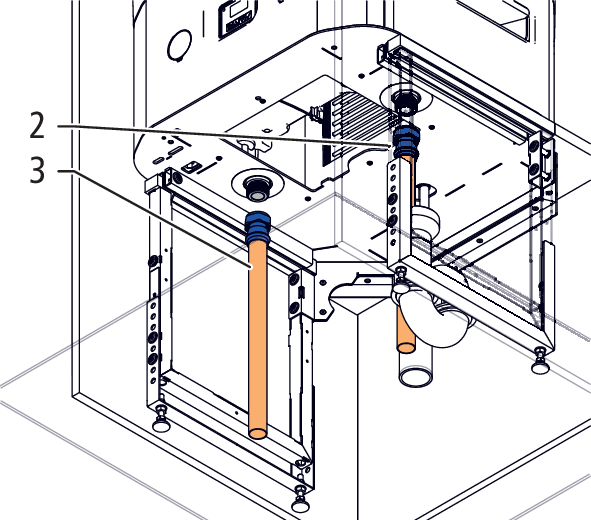

3. Collegare la tubazione PWC (2) all’allacciamento per acqua fredda e la tubazione PWH (3) all’allacciamento per acqua calda dell’apparecchio di base.



5.5.7 Montaggio del binario guida

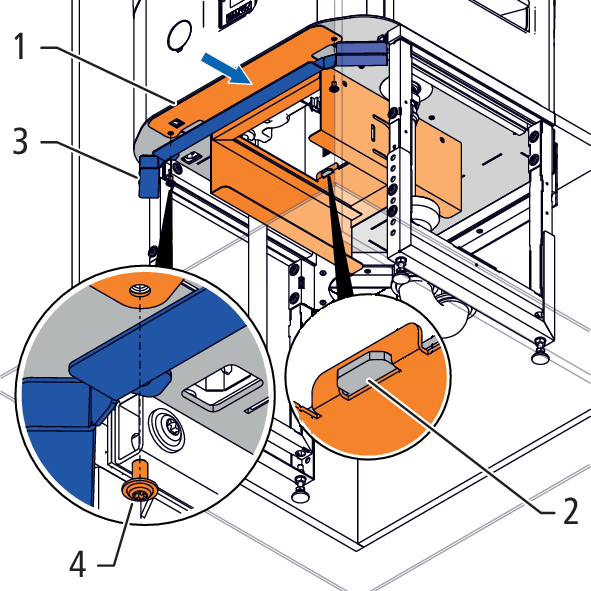

• Inserire il binario guida (1) nelle due linguette (2) dell’apparecchio di base e fissarlo utilizzando le viti a testa tonda ed esagono incassato M6 × 12 mm (3).



5.5.8 Montaggio dell’alloggiamento del filtro dell’aria

Requisiti:

• Il filtro dell’aria è incorporato, 👉 Inserimento del filtro dell’aria nel rispettivo alloggiamento.

1. Inserire l’alloggiamento del filtro dell’aria (1) nel binario guida (2).



2. Con un righello misurare una distanza di 40-50 mm tra la parte anteriore dell’apparecchio e l’alloggiamento del filtro dell’aria. Successivamente serrare la vite zigrinata (3).



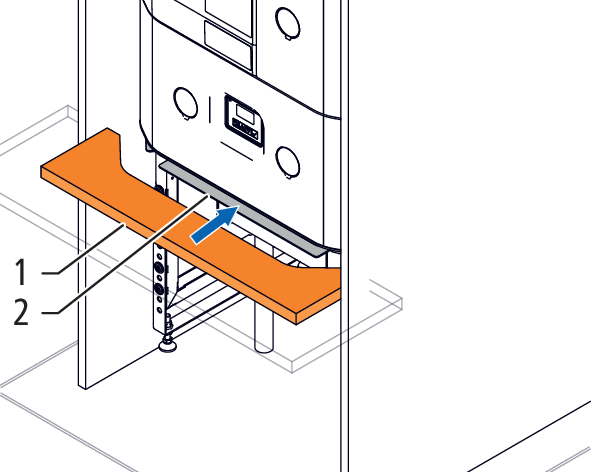

5.5.9 Montaggio della parte anteriore della guarnizione camera

La parte anteriore della guarnizione camera poggia sulla staffa di supporto.

1. Avvitare la staffa di supporto (1) utilizzando le viti a testa tonda ed esagono incassato M6 × 12 mm (2) sul binario guida (3).



2. Tagliare a misura la parte anteriore (4) della guarnizione camera e inserirla negli alloggiamenti (5) della staffa di supporto.



5.5.10 Montaggio del telaio e della porta

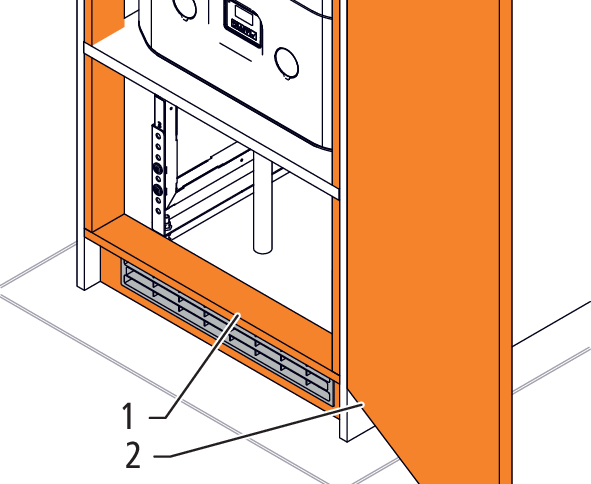

• Se necessario montare gli elementi del telaio della porta (1) e la porta (2).



5.6 Montaggio degli accessori

5.6.1 Montaggio del sensore per l’acqua

Pericolo

Pericolo di morte dovuto a scossa elettrica!

I componenti dell’apparecchio presentano una tensione elettrica pericolosamente alta.

• Soltanto il personale elettricista specializzato può eseguire interventi sulle dotazioni elettriche dell’apparecchio.
• Prima di rimuovere le coperture scollegare l’apparecchio dall’alimentazione elettrica.

---

Requisiti:

• Sul sensore per l’acqua e sull’imballaggio non sono visibili danneggiamenti.
• Lo scaldacqua a pompa di calore Aquapro-Ecotherma (apparecchio) è scollegato dall’alimentazione elettrica.

1. Stabilire il punto di montaggio del sensore per l’acqua, ad esempio un punto quanto più basso possibile sotto all’apparecchio.
2. Fissare il sensore per l’acqua (1) con la vite con esagono incassato M3 × 10 mm (2) al gomito (3). Il gomito con il sensore per l’acqua montato poggia stabilmente sul pavimento anche senza fissaggio. Opzionale: Fissare il gomito al pavimento utilizzando il tassello e la vite per legno Ø 4 × 25 mm (4).



3. Solo a cura del personale elettricista specializzato: Rimuovere il coperchio cieco (2) e la copertura (3) dall’apparecchio.



4. Solo a cura del personale elettricista specializzato: Inserire il cavo (4) attraverso l’apertura (5) fino alla morsettiera. Collegare i trefoli ai morsetti di collegamento (6). Fissare il cavo con una fascetta per cavi (7).



5. Montare la copertura e mettere in servizio l’apparecchio.
6. Eseguire un controllo di funzionamento del sensore per l’acqua. A tal fine immergere entrambi i contatti (8) del sensore in acqua o collegare i contatti con un oggetto conduttore di corrente (9) (ad esempio un cacciavite). Sul display dell’apparecchio viene visualizzato un messaggio di errore.
