Instructions de montage - Chauffe-eau pompe a chaleur Aquapro-E, appareil de remplacement pour pose en armoire avec soubassement Nussbaum

5.1 Remarques relatives à l’utilisation

Pour l’utilisation du produit, il convient de tenir compte des conditions et remarques suivantes:

• Exigences sur le lieu de pose:

  • Capacité de charge permanente de 400 kg

• Exigences pour l’air entrant:

  • Débit volumique d’air: env. 120 … 140 m³/h (pour une température de l’air de 15 °C)

  • Plage de température: 15 … 35 °C, hors de cette plage de température, la pompe à chaleur se met hors tension.

  • Un débit d’air sans entrave est absolument nécessaire pour que l’appareil fonctionne parfaitement. Aucun objet ne doit entraver ni l’entrée ni la sortie d’air de l’appareil.

  • Selon la situation de montage, il faut accroître l’étanchéité de l’armoire pour empêcher une inversion des fluides (aspiration de l’air sortant) due à la présence d’ouvertures.

  • L’air entrant doit être inodore afin d’empêcher la propogation d’odeurs sur le lieu de pose.

• Alimentation électrique / emplacement des prises:

  • Prise T13, 230 V AC/10 A

  • Il est impératif de sécuriser la prise T13 séparément.

  • En cas de pose en armoire de l’appareil: Si la prise T13 et d’autres prises (p.ex. pour le raccordement réseau) sont installées dans l’armoire, il convient, pour des raisons de place, d’utiliser des boîtiers encastrés.

• Installation:

  • Il est nécessaire d’équiper l’appareil d’une soupape de sûreté pour la décompression de l’accumulateur en cas de dysfonctionnement.

  • Pour éviter tout dommage au revêtement de sol (p. ex. parquet) et toute odeur, il convient de guider l’écoulement du condensat de la pompe à chaleur et des gouttes d’eau du groupe de sécurité de manière contrôlée par le siphon.

  • Il faut prévoir une évacuation vers l’extérieur, qui doit se trouver directement sous ou directement à côté de l’appareil.

• Mise en service:

  • Seul Nussbaum ou une personne formée par Nussbaum sont habilités à activer l’appareil pour un fonctionnement normal avec pompe à chaleur.

  • Afin de ne pas encrasser le filtre à air durant la mise en service ou lors de travaux d’assainissement, l’appareil devra fonctionner seulement avec l’élément chauffant, c’est-à-dire uniquement en mode [Workzone], jusqu’à la remise à l’exploitant.

• Révision:

  • Le module de pompe à chaleur est amovible. Ceci permet de remplacer la pompe à chaleur sans avoir à démonter l’appareil.

  • La bride de visite est conforme à la norme EN 12897/W/ZW115. Elle est combinée avec l’échangeur de chaleur.

• Les dispositions de la directive W3 de la SVGW s’appliquent.

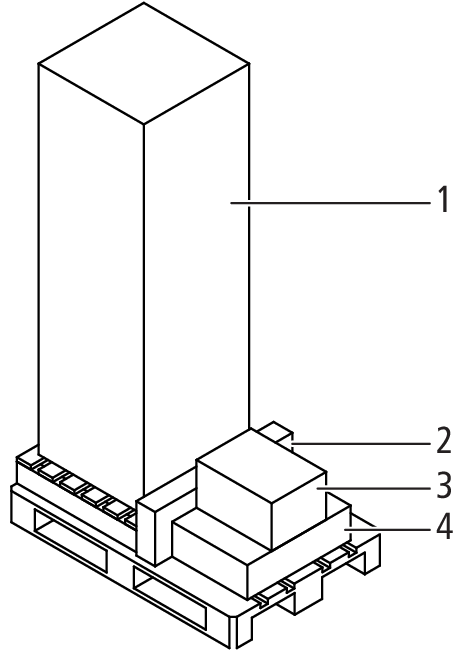

5.2 Etendue de la livraison appareil 68020.21

5.3 Assembler le soubassement

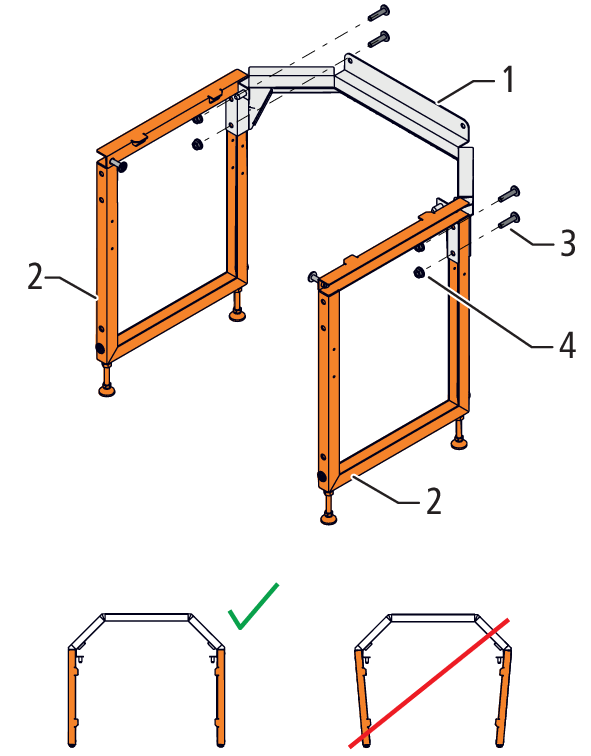

1. Assembler la console (1) et les deux pièces latérales (2) avec les 4 vis à six pans creux M8 × 35 mm (3) et les écrous M8 (4). De la main, ajuster parallèlement les pièces assemblées.

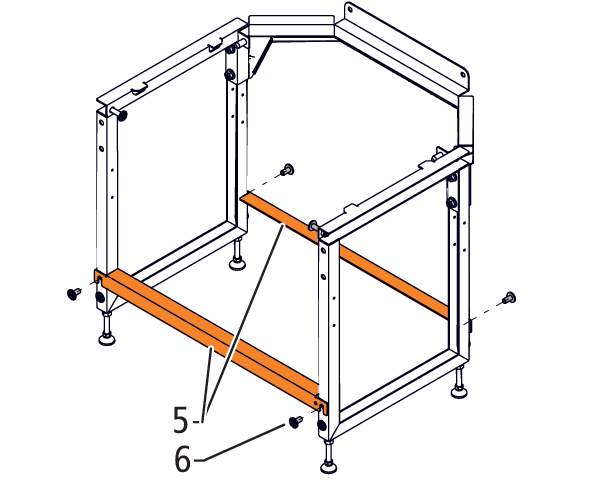

2. Fixer les deux traverses (5) avec les vis à six pans creux M8 × 16 mm (6) sur le soubassement.

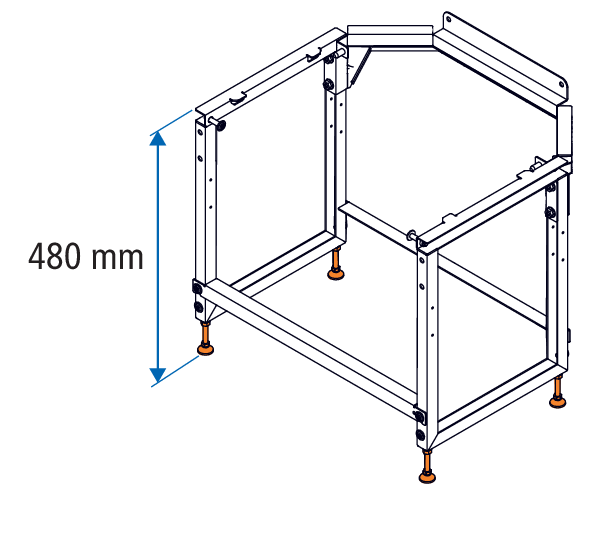

3. Appareil 68010: pour la pose dans une armoire standard, régler la hauteur du soubassement à 480 mm.

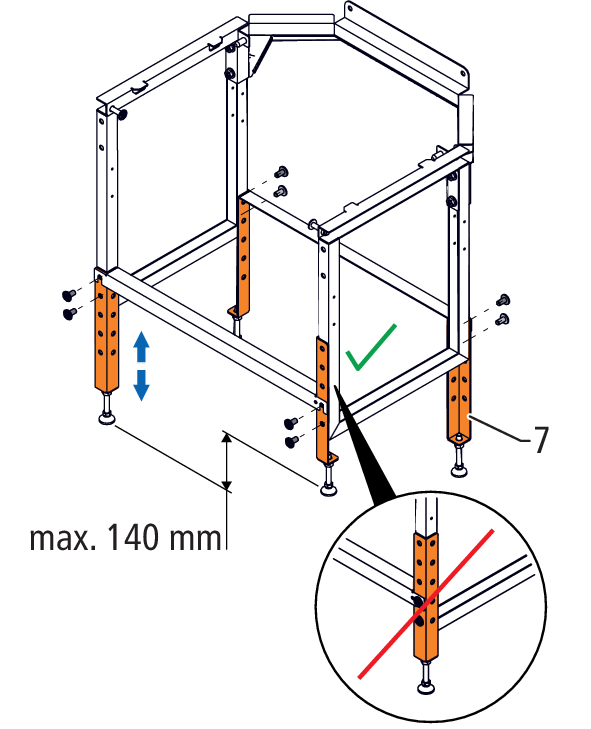

4. En option: Pour compenser les inégalités du sol sur le lieu de pose, on peut attacher le set d’adaptateurs de hauteur (7) sur le soubassement à l’aide des 2 vis à six pans creux M8 × 16 mm. Si la pose en armoire ne présente pas de jeu, ne pas monter les adaptateurs de hauteur sur le côté extérieur du soubassement.

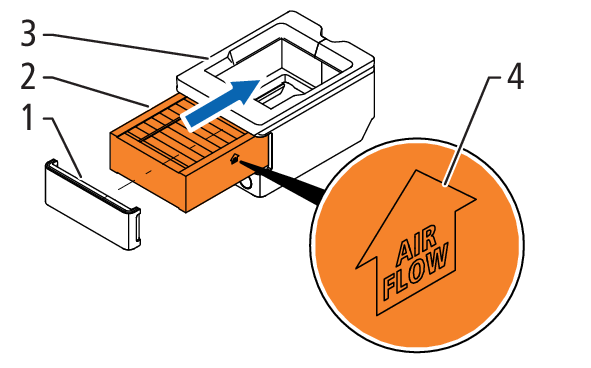

5.4 Introduire le filtre à air dans le corps du filtre à air

1. Enlever le couvercle (1) sur le corps du filtre à air (3).



2. Retirer le filtre à air (2) de son film protecteur.
3. Engager le filtre à air dans le corps du filtre à air jusqu’à la butée. Le symbole de la flèche (4) doit être dans le sens du flux de l’air en aspiration (vers le haut).
4. Remettre le couvercle.

5.5 Monter l’appareil de remplacement 68020.21 avec soubassement Nussbaum

5.5.1 Conditions préalables

Les conditions de pose ainsi que des dimensions importantes pour l’armoire figurent dans la fiche technique; 👉 Fiche technique 261.0.127.

Pour un montage dans les meilleures conditions, s’assurer que les composants suivants sont présents en vue de leur raccordement:

• Conduite d’eau froide et d’eau chaude

• Conduites de distribution d’eau froide et d’eau chaude si elles sont présentes

• Tubulure d’écoulement adéquate pour le siphon

• Prise T13

5.5.2 Monter les pièces latérales et la pièce arrière du joint de chambre

Conditions:

• Le soubassement est assemblé.

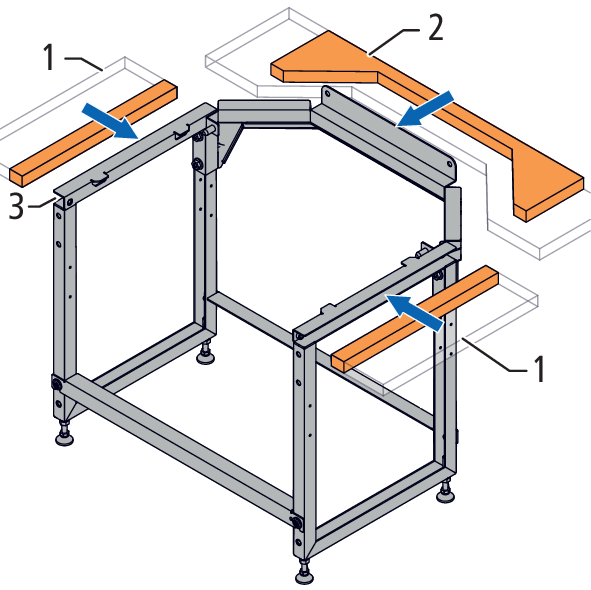

• Couper aux dimensions requises les deux pièces latérales (1) et la pièce arrière (2) du joint de chambre et les insérer dans les emplacements (3) du soubassement.



5.5.3 Monter le soubassement

La fixation du soubassement avec les tampons insonorisants du set de fixation est représentée ci-dessous. Les tampons insonorisants ne sont cependant utiles que pour une fixation sur des éléments de bâtiment qui transmettent le son. On peut aussi utiliser d’autres éléments de fixation comparables de Ø8 mm max.

Conditions:

• Le soubassement est assemblé, 👉 Assembler le soubassement.

1. Si nécessaire, enlever le cadre de porte et la porte de l’armoire pour faire entrer l’appareil dans l’armoire.
2. Dans l’armoire, placer le soubassement dans sa position finale et le mettre de niveau avec un niveau à bulle.

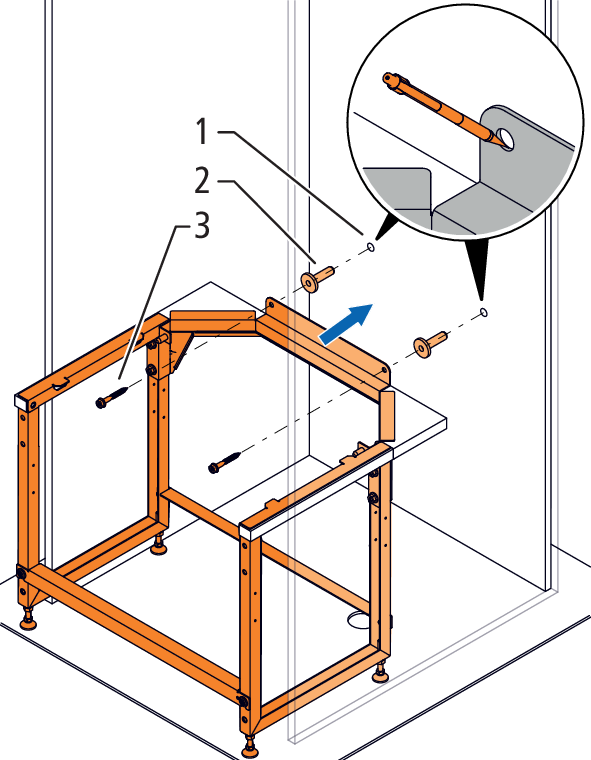

3. Marquer les deux trous Ø14 × 60 mm (1) sur le mur et percer.



4. Introduire les tampons insonorisants (2) dans les trous percés.
5. Fixer le soubassement sur le mur en utilisant les vis à six pans creux Ø8 × 60 mm (3) du set de fixation.

5.5.4 Monter l’appareil de base

Avertissement

Risque de lésions par un appareil lourd

L’appareil de base pèse plus de 100 kilogrammes.

• Soulever et déplacer l’appareil avec le chariot élévateur.
• Pour son transport ou son stockage, sécuriser l’appareil contre le basculement.

---

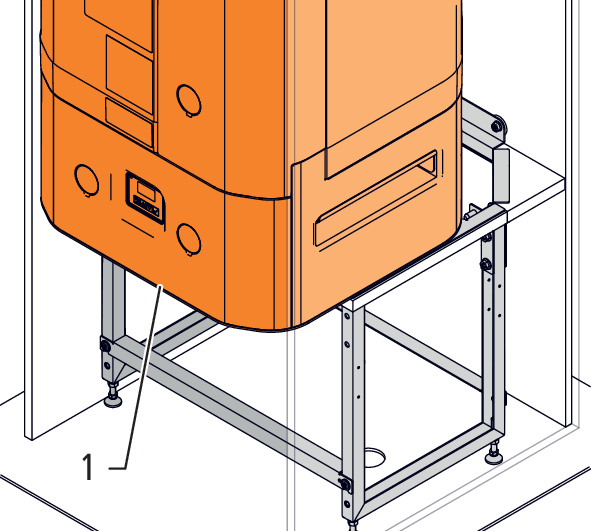

1. Utiliser le chariot élévateur pour positionner l’appareil de base (1) sur le soubassement, 👉 Soulever et déplacer l’appareil de base avec le chariot élévateur.

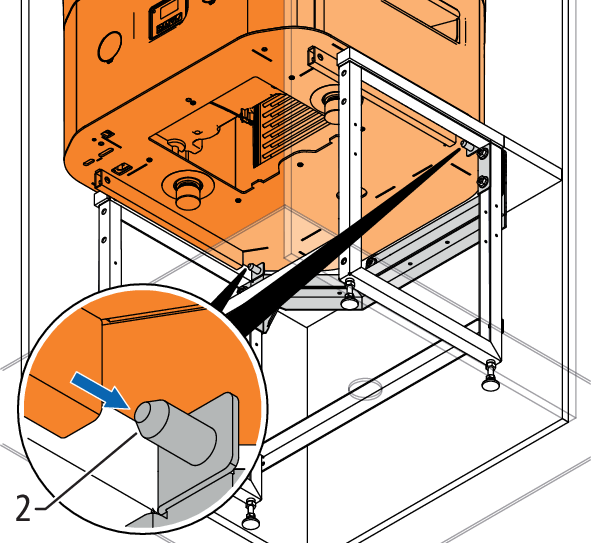

2. Avec les mains tout simplement, pousser l’appareil de base pour qu’il s’embroche totalement dans les tiges (2) de la protection anti-basculement.

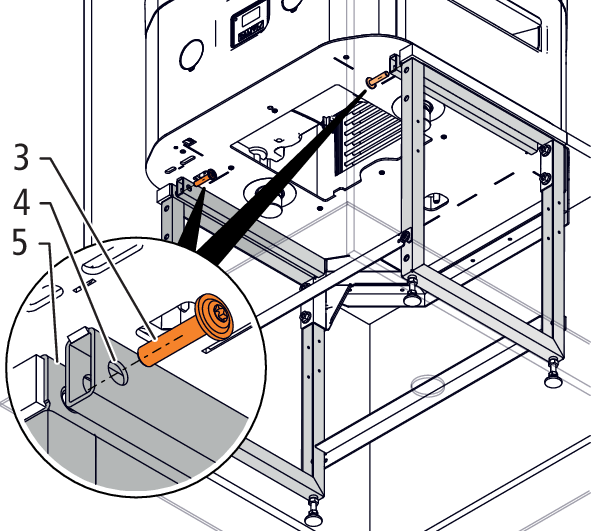

3. Pour fixer l’appareil de base, introduire les deux vis à six pans creux M8 × 35 mm (3) dans les perçages (4) sur l’appareil de base et serrer au niveau du soubassement (5).



5.5.5 Monter le siphon et le tuyau de condensat

Le tuyau de condensat doit être légèrement incliné pour empêcher le reflux ou le gel du condensat dans le tuyau.

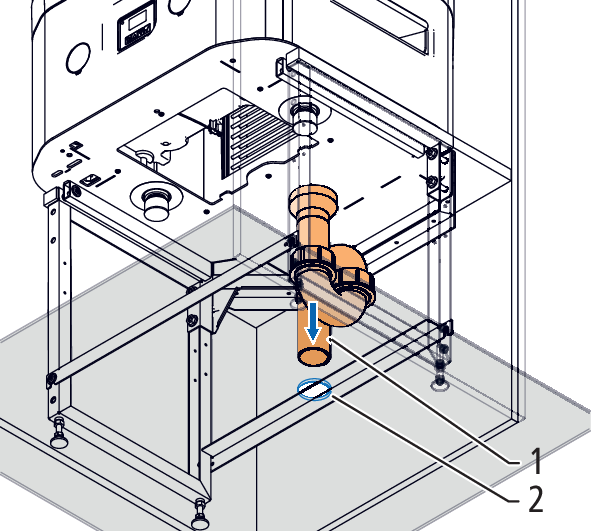

1. Insérer le siphon (1) dans la tubulure (2) de l’écoulement.

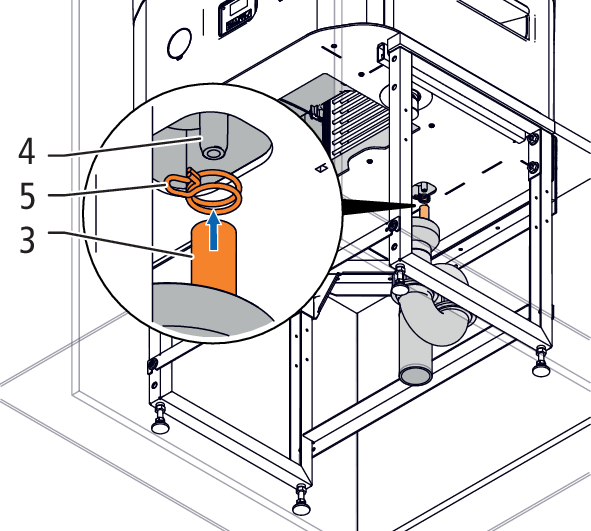

2. Le tuyau de condensat (3) est raccordé par emboîtement au mamelon (4) sur l’appareil et fixé à l’aide du collier (5). Faire passer le tuyau de condensat jusqu’à l’écoulement et l’attacher avec un serre-câble à un endroit approprié.



5.5.6 Raccorder les conduites

Remarque

• Les conduites doivent être assemblées par des raccords à joint plat.

---

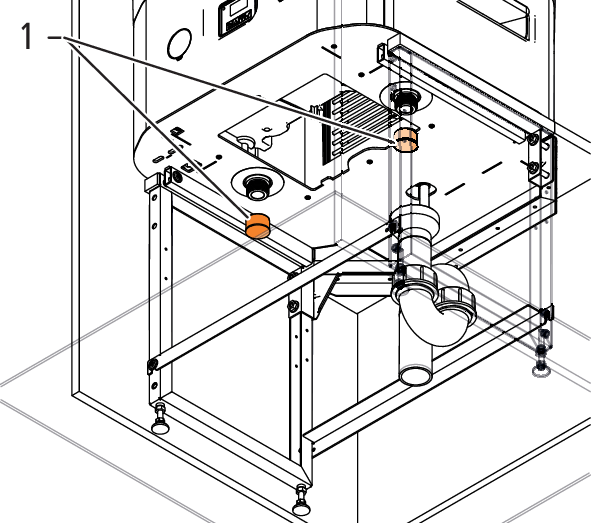

1. Enlever les deux capes de protection (1) sur l’appareil de base.



2. S’assurer que les joints plats sont bien propres.

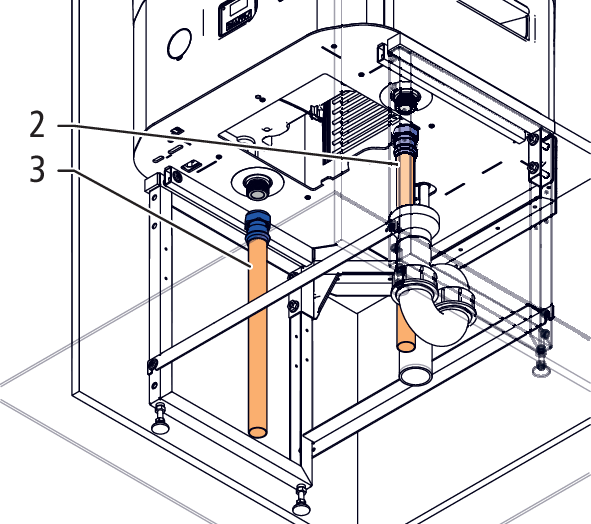

3. Raccorder la conduite PWC (2) au raccordement d’eau froide et la conduite PWH (3) au raccordement d’eau chaude de l’appareil de base.



5.5.7 Monter le rail de guidage

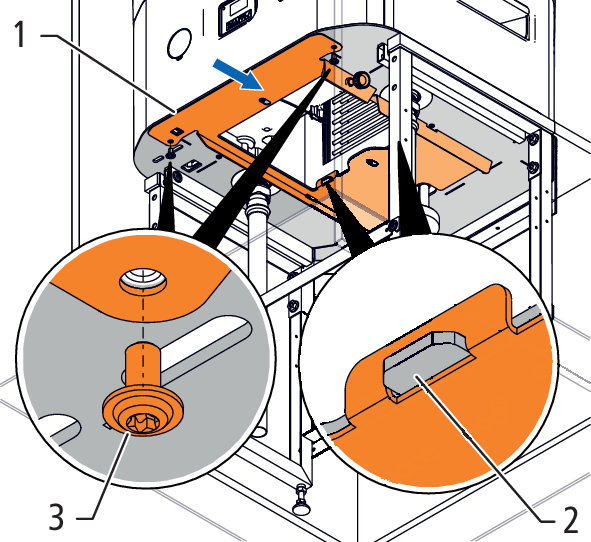

• Faire glisser le rail de guidage (1) sur les deux languettes (2) de l’appareil de base et fixer avec les vis à six pans creux M6 × 12 mm (3).



5.5.8 Monter le corps du filtre à air

Conditions:

• Le filtre à air est en place, 👉 Introduire le filtre à air dans le corps du filtre à air.

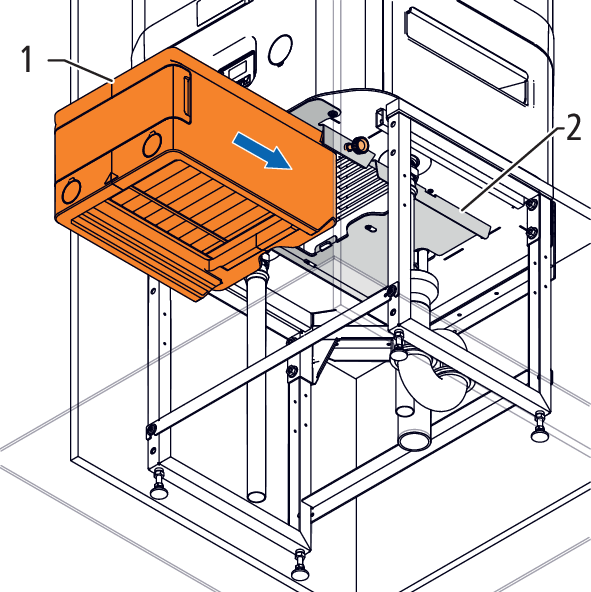

1. Faire glisser le corps du filtre à air (1) sur le rail de guidage (2).

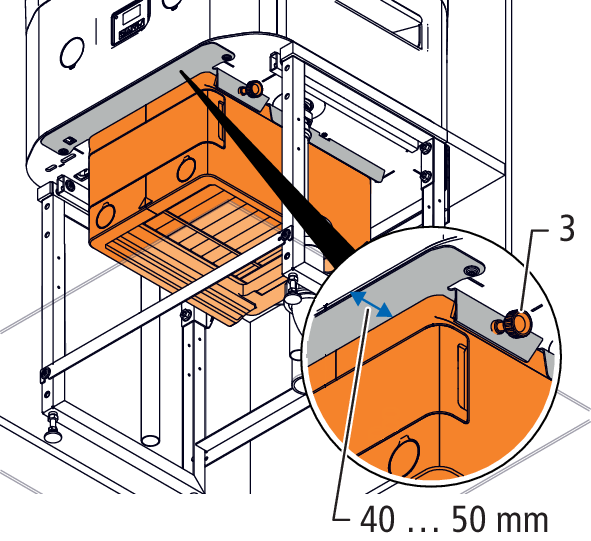

2. Prendre une règle pour mesurer la distance de 40 à 50 mm entre la face avant de l’appareil et le corps du filtre à air. Serrer la vis moletée (3).



5.5.9 Monter la pièce avant du joint de chambre

La pièce avant du joint de chambre est maintenue en place par l’étrier de fixation.

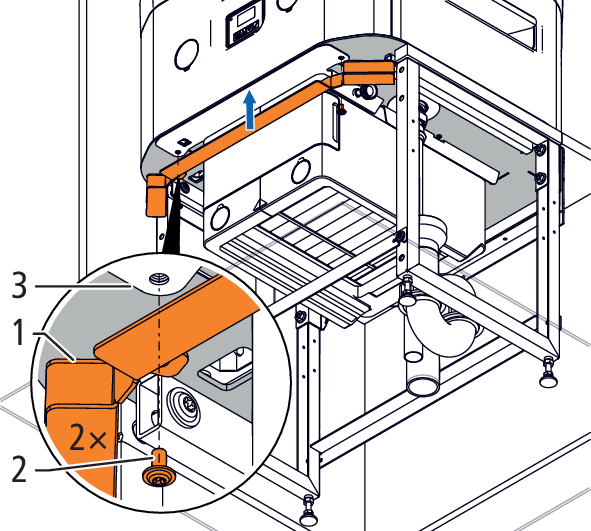

1. Attacher l’étrier de fixation (1) avec les vis à six pans creux M6 × 12 mm (2) sur le rail de guidage (3).

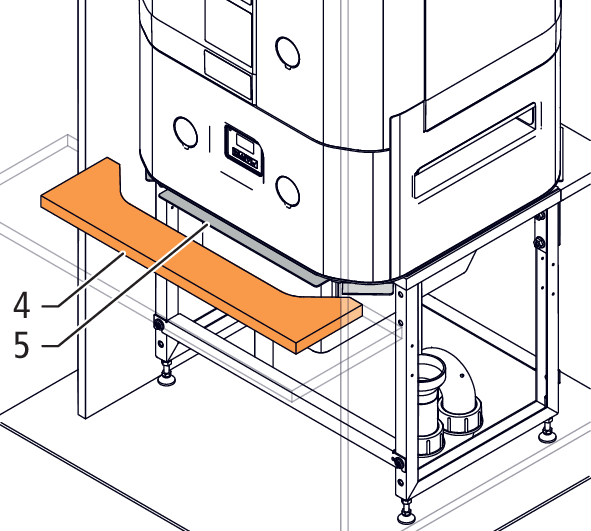

2. Couper aux dimensions requises la pièce avant (4) du joint de chambre et l’insérer dans les emplacements (5) de l’étrier de fixation.



5.5.10 Monter le cadre de porte et la porte

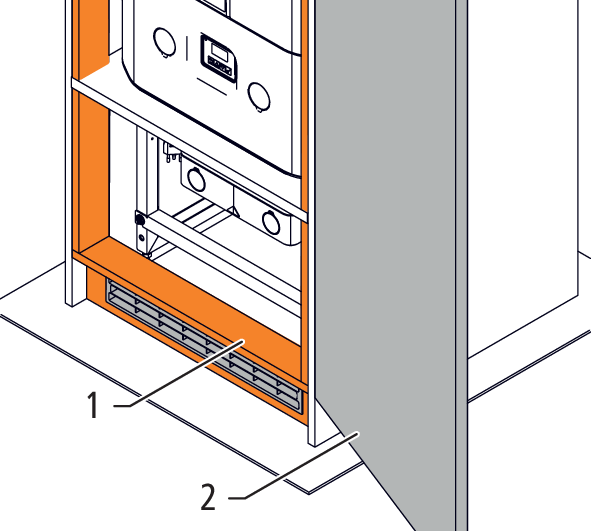

• Si nécessaire, monter les éléments de cadre de porte (1) et la porte (2).



5.6 Montage d’accessoires

5.6.1 Monter le détecteur d’eau

Danger

Danger de mort par décharge électrique!

Certains composants de l’appareil sont sous une tension dangereusement élevée.

• Seul un électricien qualifié est habilité à intervenir sur l’équipement électrique de l’appareil.
• Débrancher l’appareil du secteur avant d’en retirer les capots de protection.

---

Conditions:

• Il n’a été constaté aucun dommage sur le détecteur d’eau ou l’emballage.
• Le chauffe-eau pompe à chaleur Aquapro-Ecotherma (appareil) est débranché du secteur.

1. Déterminer l’emplacement de pose du détecteur d’eau, p. ex. au point le plus bas possible sous l’appareil.

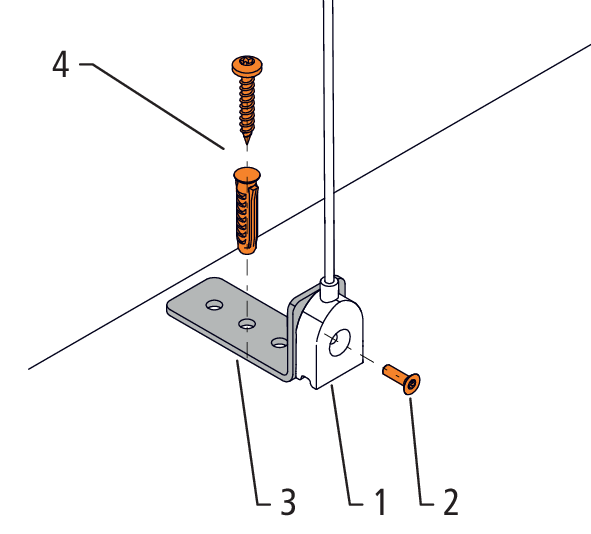

2. Attacher le détecteur d’eau (1) avec la vis à six pans creux M3 × 10 mm (2) sur la pièce d’angle (3). La pièce d’angle avec le détecteur d’eau monté dessus reste stable sur le sol, même sans fixation. En option: fixer la pièce d’angle avec une cheville et la vis Ø 4 × 25 mm (4) au sol.

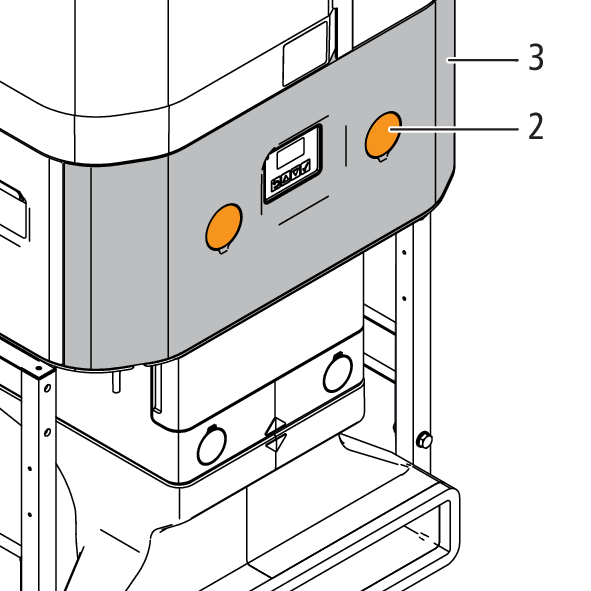

3. Réservé à un électricien qualifié: Enlever les caches borgnes (2) et le capot de protection (3) sur l’appareil.

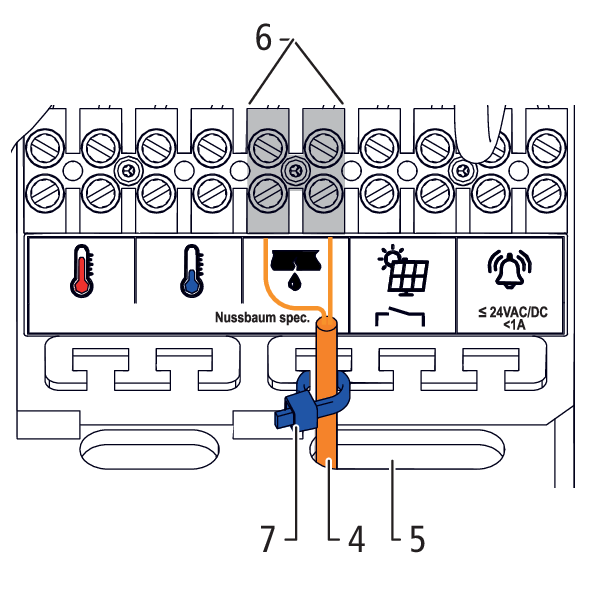

4. Réservé à un électricien qualifié: Faire passer le câble (4) par l’ouverture (5) jusqu’au bloc de bornes de raccordement. Connecter les brins aux bornes de raccordement (6). Attacher le cordon avec un serre-câbles (7).



5. Remonter le capot et mettre l’appareil en marche.

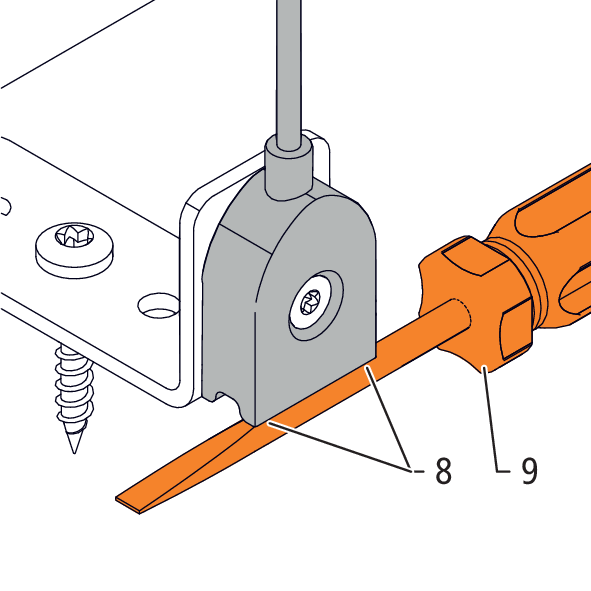

6. Réaliser un essai de fonctionnement du détecteur d’eau. A cette fin, tenir les deux contacts (8) du détecteur d’eau dans l’eau ou joindre les contacts avec un objet conducteur d’électricité (9) (p. ex. avec un tournevis). Sur l’afficheur de l’appareil apparaît un message d’erreur.
