Istruzioni di montaggio - Scatole sotto muro
299.0.440 / V5
7 Montaggio
Il montaggio delle scatole sotto muro con i binari idonei avviene in modo diverso a seconda del campo d’impiego. Le diverse fasi di montaggio sono descritte nei capitoli seguenti:
7.1 Montaggio del modulo per lavabo con scatola sotto muro
7.1.1 Montaggio della scatola lavabo sotto muro
Utensili necessari:
-
Chiave fissa misura 17
-
Chiave estraibile misura 13
- Spingere la curva di collegamento delle acque reflue (2) fino alla battuta d’arresto nella scatola lavabo sotto muro (1).
- Nella dima di montaggio inferiore inserire l’isolamento acustico (1) per il tubo delle acque reflue, successivamente avvitare i binari (2) alla scatola sotto muro con una coppia di serraggio massima di 5 Nm. In caso di eccessiva sollecitazione, i perni filettati potrebbero subire dei danni.
- Montare la scatola sotto muro con i set di ancoraggio sul lato aperto del binario Optivis. A tale scopo utilizzare una chiave fissa (misura 17). Non serrare ancora completamente le viti dei set di ancoraggio.
- Collocare la scatola lavabo sotto muro all’altezza desiderata seguendo i contrassegni sull’elemento di protezione (PWC = acqua fredda / PWH = acqua calda / SW = acque reflue).
- Allineare la scatola sotto muro in verticale all’altezza desiderata utilizzando una livella a bolla d’aria e serrare le viti dei set di ancoraggio.
- Allineare la dima di fissaggio in verticale all’altezza desiderata utilizzando una livella a bolla d’aria, successivamente serrare le viti dei set di ancoraggio.
- Se è prevista una consultazione da remoto (sistema bus), la
Nussbaum raccomanda di praticare i fori (16Â mm) per gli allacciamenti elettrici sui rispettivi simboli con il fulmine.
- Preparare i tubi vuoti per i cavi.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola lavabo sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.1.2 Montaggio della dima di fissaggio Optivis-Tec
Utensili necessari:
-
Chiave fissa misura 17
-
Chiave estraibile misura 13
- Avvitare le barre filettate (2) a mano nella dima di fissaggio Optivis-Tec 71220. Serrare i dadi (1) delle barre filettate utilizzando una chiave fissa (misura 17) e infilare i cappucci di protezione gialli (3) sulle barre filettate.
- Montare la dima di fissaggio con i set di ancoraggio sul lato aperto del binario Optivis. A tale scopo utilizzare una chiave fissa (misura 17). Non serrare ancora completamente le viti dei set di ancoraggio.
- Allineare la dima di fissaggio in verticale all’altezza desiderata utilizzando una livella a bolla d’aria, successivamente serrare le viti dei set di ancoraggio.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola lavabo sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.2 Montaggio della scatola sotto muro nel sistema Optivis
Utensili necessari:
-
Chiave fissa misura 17
-
Chiave estraibile misura 13
- Estrarre l’elemento di protezione (1) dalla scatola sotto muro e metterlo da parte.
- Avvitare i binari (2) alla scatola sotto muro con una coppia di serraggio massima di 5Â Nm. In caso di eccessiva sollecitazione, i perni filettati potrebbero subire dei danni.
- Montare la scatola sotto muro con i set di ancoraggio sul lato aperto del binario Optivis. A tale scopo utilizzare una chiave fissa (misura 17). Non serrare ancora completamente le viti dei set di ancoraggio.
- Allineare la scatola sotto muro in verticale all’altezza desiderata utilizzando una livella a bolla d’aria e serrare le viti dei set di ancoraggio.
- Applicare l’elemento di protezione (1).
- Se è prevista una consultazione da remoto (sistema bus), la
Nussbaum raccomanda di praticare i fori (16Â mm) per gli allacciamenti elettrici sui rispettivi simboli con il fulmine.
- Preparare i tubi vuoti per i cavi.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.3 Montaggio della scatola sotto muro nel sistema Geberit GIS
Utensili necessari:
-
Chiave estraibile misura 13
- Estrarre l’elemento di protezione (1) dalla scatola sotto muro e metterlo da parte.
- Avvitare le dime di base (2) sulla scatola sotto muro con una coppia di serraggio massima di 5Â Nm. In caso di eccessiva sollecitazione, i perni filettati potrebbero subire dei danni.
- Avvitare gli adattatori (3) alle dime di base utilizzando una chiave estraibile (misura 13).
- Regolare i binari Geberit GIS alla misura desiderata e allinearli in verticale utilizzando una livella a bolla d’aria.
- Allineare la scatola sotto muro all’altezza desiderata.
- Agganciare la scatola sotto muro con gli adattatori (3) a un lato del telaio e fissarla tramite i dispositivi di fissaggio rapido (4).
- Appoggiare il binario GIS verticale opposto agli adattatori (3) della scatola sotto muro e fissarlo con i dispositivi di fissaggio rapido (4).
- Applicare l’elemento di protezione (1).
- Se è prevista una consultazione da remoto (sistema bus), la
Nussbaum raccomanda di praticare i fori (16Â mm) per gli allacciamenti elettrici sui rispettivi simboli con il fulmine. Preparare i tubi vuoti per i cavi.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.4 Montaggio della scatola sotto muro Geberit Duofix nel telaio
Utensili necessari:
-
Chiave estraibile misura 13
- Estrarre l’elemento di protezione (1) dalla scatola sotto muro e metterlo da parte.
- Avvitare le dime di base (2) sulla scatola sotto muro con una coppia di serraggio massima di 5Â Nm. In caso di eccessiva sollecitazione, i perni filettati potrebbero subire dei danni.
- Avvitare gli adattatori (3) alle dime di base utilizzando una chiave estraibile (misura 13). Non serrare ancora completamente le viti.
- Fissare la scatola sotto muro al telaio a sinistra e a destra utilizzando i raccordi Duofix (4).
- Se l’area di serraggio nel telaio è bloccata da un tubo interno, in tale area utilizzare le viti e le ranelle speciali (4a) fornite in dotazione.
- Allineare la scatola sotto muro in verticale all’altezza desiderata utilizzando una livella a bolla d’aria.
- Applicare l’elemento di protezione (1).
- All’occorrenza allineare la scatola sotto muro in orizzontale. La scatola sotto muro può essere spostata lateralmente di ± 5 mm.
- Serrare le viti (5) utilizzando una chiave estraibile misura 13.
- Se è prevista una consultazione da remoto (sistema bus), la
Nussbaum raccomanda di praticare i fori (16Â mm) per gli allacciamenti elettrici sui rispettivi simboli con il fulmine. Preparare i tubi vuoti per i cavi.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.5 Montaggio della scatola sotto muro sul montante Geberit Duofix
Utensili necessari:
-
Chiave estraibile misura 13
- Estrarre l’elemento di protezione (1) dalla scatola sotto muro e metterlo da parte.
- Avvitare i binari (2) alla scatola sotto muro con una coppia di serraggio massima di 5Â Nm. In caso di eccessiva sollecitazione, i perni filettati potrebbero subire dei danni.
- Fissare la scatola sotto muro al montante con due viti per ciascun lato. Posizionare le viti in diagonale nei quattro fori già praticati.
- Applicare l’elemento di protezione (1).
- Se è prevista una consultazione da remoto (sistema bus), la
Nussbaum raccomanda di praticare i fori (16Â mm) per gli allacciamenti elettrici sui rispettivi simboli con il fulmine. Preparare i tubi vuoti per i cavi.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.6 Montaggio della scatola sotto muro nella muratura
Utensili necessari:
-
Chiave estraibile misura 13
- Estrarre l’elemento di protezione (1) dalla scatola sotto muro e metterlo da parte.
- Avvitare le dime di base (2) sulla scatola sotto muro con una coppia di serraggio massima di 5Â Nm. In caso di eccessiva sollecitazione, i perni filettati potrebbero subire dei danni.
- Avvitare gli adattatori (3) alle dime di base utilizzando una chiave estraibile (misura 13). Serrare le viti.
- Applicare l’elemento di protezione (1).
- Allineare la scatola sotto muro in verticale all’altezza desiderata (H) utilizzando una livella a bolla d’aria.
- Demarcare e praticare i fori, inserire i tasselli e fissare la scatola sotto muro al muro utilizzando viti a testa esagonale e ranelle.
- Se è prevista una consultazione da remoto (sistema bus), la
Nussbaum raccomanda di praticare i fori (16Â mm) per gli allacciamenti elettrici sui rispettivi simboli con il fulmine. Preparare i tubi vuoti per i cavi.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.7 Montaggio neutrale
Utensili necessari:
-
Chiave estraibile misura 13
- Avvitare le dime di base (1) sulla scatola sotto muro con una coppia di serraggio massima di 5Â Nm. In caso di eccessiva sollecitazione, i perni filettati potrebbero subire dei danni.
- Allineare la scatola sotto muro in verticale all’altezza desiderata (H) utilizzando una livella a bolla d’aria.
- Demarcare e praticare i fori, inserire i tasselli e fissare la scatola sotto muro al muro utilizzando viti a testa esagonale e ranelle.
- Se è prevista una consultazione da remoto (sistema bus), la
Nussbaum raccomanda di praticare i fori (16Â mm) per gli allacciamenti elettrici sui rispettivi simboli con il fulmine. Preparare i tubi vuoti per i cavi.
- Rivestire e piastrellare la parete. A tal fine tenere conto dell’apertura per la scatola sotto muro.
- Proseguire con 👉 Montaggio completo dopo la piastrellatura.
Compra ora
7.8 Montaggio completo dopo la piastrellatura
Materiali e utensili necessari:
-
Contatore a capsula Koax (opzionale)
-
Cartuccia per riduttore (opzionale)
-
Chiave a esagono incassato misura 12
-
Chiave fissa misura 32 (opzionale)
-
Chiave di montaggio, per contatore a capsula 59027
-
Chiave a tubo, per cartuccia per riduttore e tappo di chiusura 11062
- Una volta piastrellata la parete, con una punta incidere e premere i fori prepunzonati sull’elemento di protezione (1).
- Afferrare l’elemento di protezione attraverso i fori ed estrarlo o ritagliarlo qualora non dovesse staccarsi.

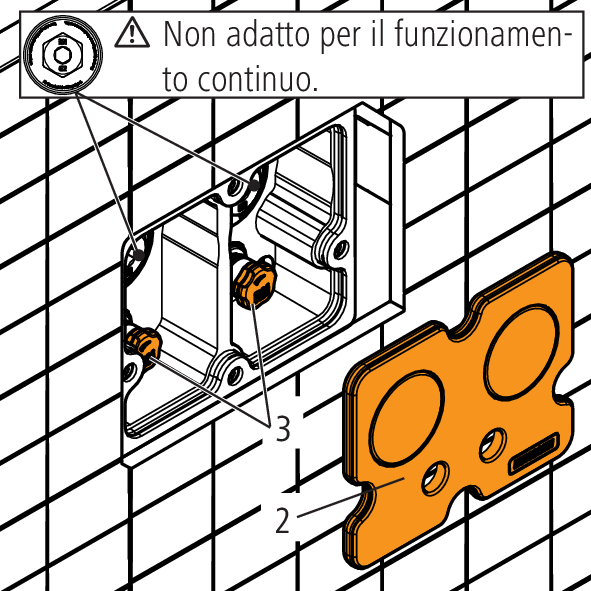

- Estrarre il coperchio isolante (2).
- Per la prova di pressione aprire o chiudere le valvole d’arresto (3). I tappi di chiusura in materiale sintetico incorporati possono essere utilizzati per la prova di pressione ma non sono indicati per il funzionamento continuo! Per preparare le scatole sotto muro per il funzionamento continuo si veda 👉 Sostituzione dei tappi di chiusura in materiale sintetico per il funzionamento continuo.
- Montare il contatore a capsula Koax: smontare i tappi di chiusura in materiale sintetico (4) utilizzando una chiave a esagono incassato (misura 12) o una chiave fissa (misura 32) e montare i contatori a capsula Koax (6) per mezzo della chiave di montaggio 59027.
- Montare le cartucce per riduttore: smontare i tappi di chiusura in materiale sintetico (5) utilizzando una chiave a esagono incassato (misura 12) e montare le cartucce per riduttore (7) per mezzo della chiave a tubo 11062.
- Premere le rondelle (9) posizionate davanti ai contatori a capsula Koax (6) facendole fuoriuscire dal coperchio isolante (2), quindi applicare il coperchio isolante.
- Montare la piastra di copertura desiderata seguendo le istruzioni di montaggio allegate.
Compra ora
7.9 Sostituzione dei tappi di chiusura in materiale sintetico per il funzionamento continuo
Materiali e utensili necessari:
-
Tappo di chiusura, per dima per contatore a capsula Koax 67002.21
-
Tappo di chiusura, per scatole rubinetteria sotto muro con cartuccia per riduttore 11061.22
-
Optifitt-Serra-Tappo di chiusura 90037.04 (opzionale)
-
Chiave a esagono incassato misura 12
-
Chiave a tubo, per cartuccia per riduttore e tappo di chiusura 11062
-
Chiave fissa misura 32 (opzionale)
