Instructions de montage - Boîtiers à montage caché

7.1 Monter le module de lavabo avec le boîtier à montage caché

7.1.1 Monter le boîtier lavabo à montage caché

Outillage requis:

• Clé plate L 17

• Clé sortante L 13

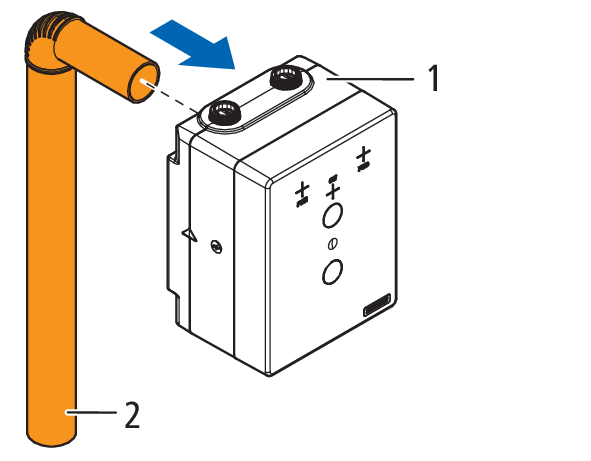

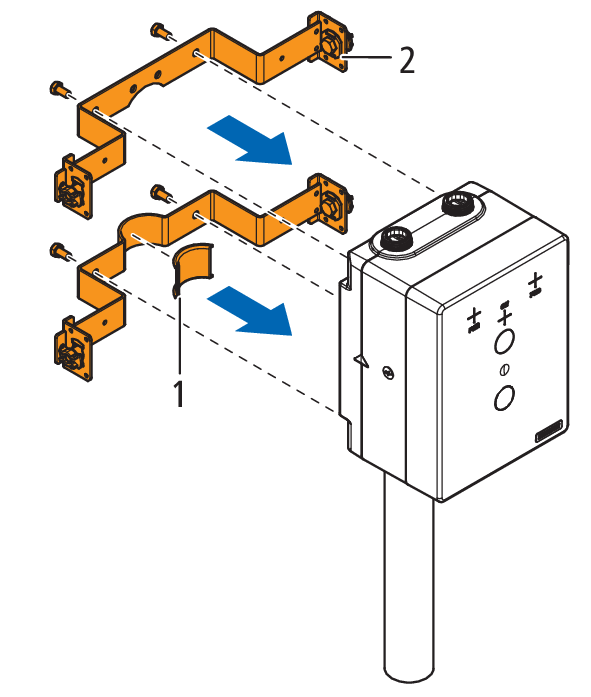

1. Introduire le coude de raccordement des eaux usées (2) dans le boîtier lavabo à montage caché (1) jusqu’à la butée.



2. Sur le gabarit de montage du bas, mettre en place la protection acoustique (1) du tuyau des eaux usées et visser les gabarits (2) sur le boîtier à montage caché en appliquant un couple de serrage maximal de 5 Nm. En cas de sollicitation excessive, les tiges filetées peuvent être endommagées.

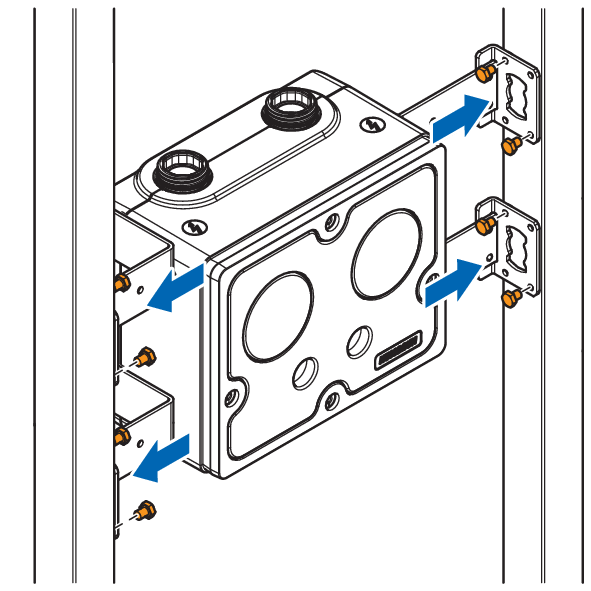

3. Utiliser les sets d’ancrage pour monter le boîtier à montage caché à l’endroit ouvert du profilé Optivis. A cette fin, utiliser une clé plate (L 17). Ne pas encore serrer les vis des sets d’ancrage.



4. En se guidant d’après le marquage sur la protection, décaler le boîtier lavabo à montage caché à la hauteur souhaitée (PWC = eau froide / PWH = eau chaud / SW = eaux usées).
5. A l’aide d’un niveau à bulle, ajuster le boîtier à montage caché à la verticale, à la hauteur voulue, et serrer les vis des sets d’ancrage.
6. En s’aidant d’un niveau à bulle, ajuster le rail de fixation à la hauteur voulue et serrer les vis des sets d’ancrage.

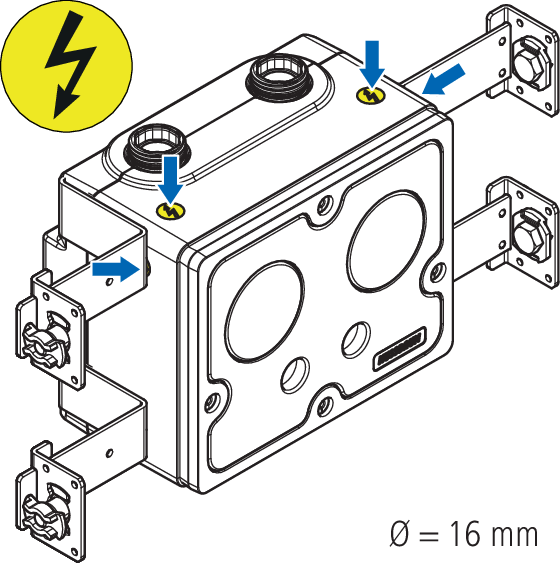

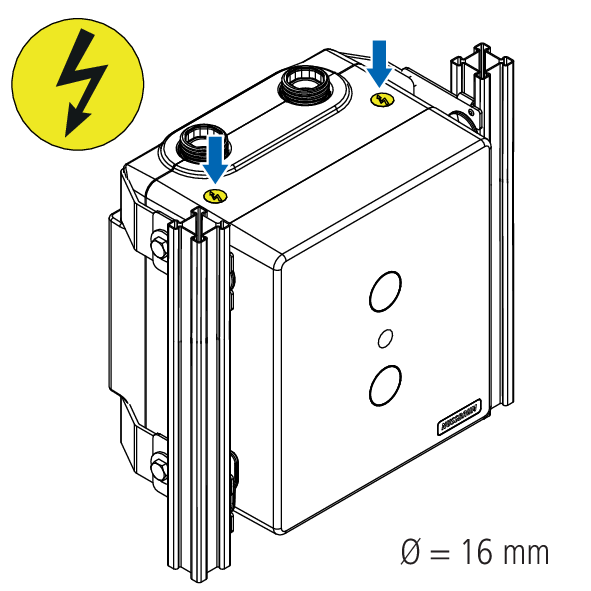

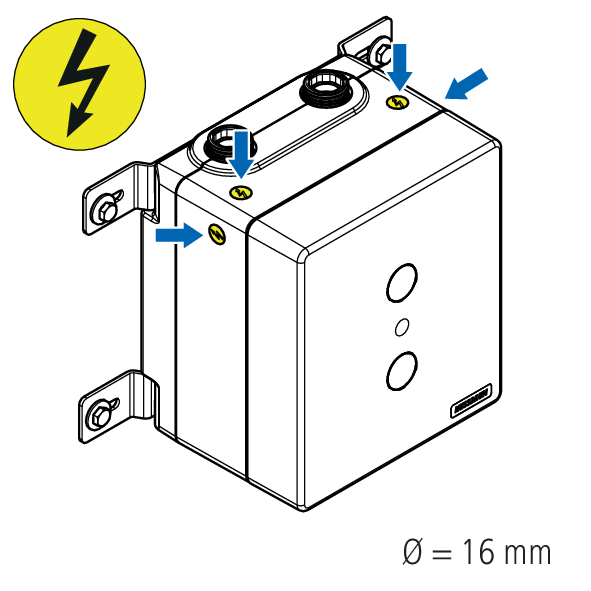

7. Si une interrogation à distance (système bus) est prévue, Nussbaum recommande de percer les trous (16 mm) pour les raccordements électriques au niveau des symboles de foudre.



8. Préparer les tubes vides pour les câbles.
9. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier lavabo à montage caché.
10. Poursuivre: 👉 Montage final après le carrelage.

Boîtier lavabo à montage caché

N° d'article: 70120

7.1.2 Monter le rail de fixation Optivis-Tec

Outillage requis:

• Clé plate L 17

• Clé sortante L 13

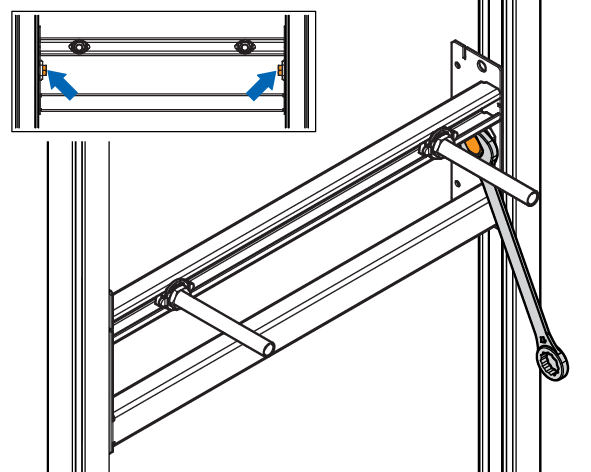

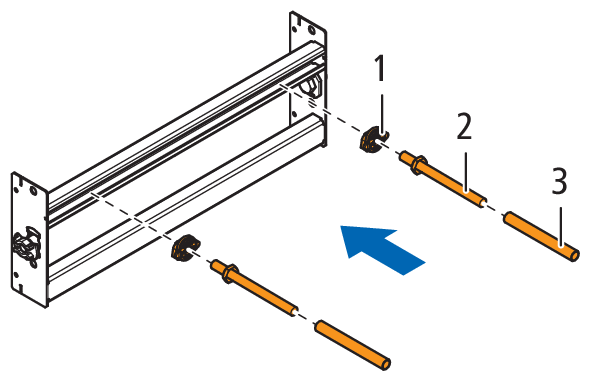

1. Visser manuellement les tiges filetées (2) dans le rail de fixation Optivis-Tec 71220. Serrer les écrous (1) des tiges filetées avec une clé plate (SW 17) et enfiler les capes de protection jaunes (3) sur les tiges filetées.



2. Prendre le rail de fixation avec les sets d’ancrage pour le monter à l’endroit ouvert délimité par les rails Optivis. A cette fin, utiliser une clé plate (L 17). Ne pas encore serrer fermement les vis des sets d’ancrage.



3. En s’aidant d’un niveau à bulle, ajuster le rail de fixation à la hauteur voulue et serrer les vis des sets d’ancrage.
4. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier lavabo à montage caché.
5. Poursuivre: 👉 Montage final après le carrelage.

Le boîtier lavabo à montage caché 70120 et le rail de fixation 71220 sont compris dans le module lavabo Optivis-Tec 71216.

Boîtier lavabo à montage caché

N° d'article: 70120

Optivis-Tec-Module lavabo

N° d'article: 71216

Optivis-Tec-Rail de fixation

N° d'article: 71220

7.2 Monter le boîtier à montage caché dans le système Optivis

Outillage requis:

• Clé plate L 17

• Clé sortante L 13

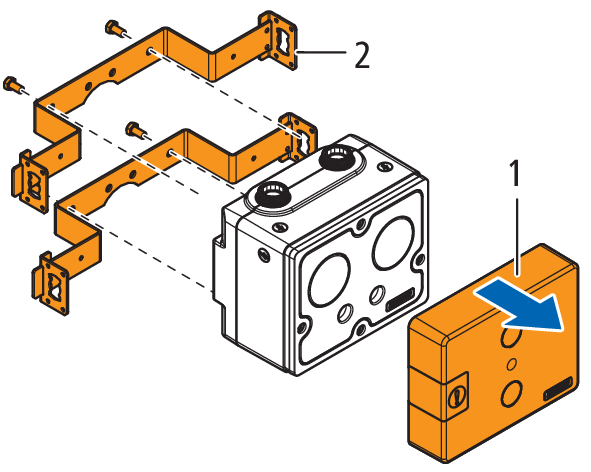

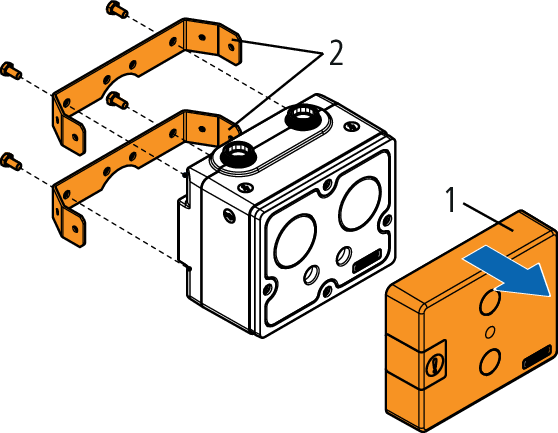

1. Retirer la protection (1) du boîtier à montage caché et la déposer.



2. Visser les rails (2) sur le boîtier à montage caché en appliquant un couple de serrage maximal de 5 Nm. En cas de sollicitation excessive, les tiges filetées peuvent être endommagées.

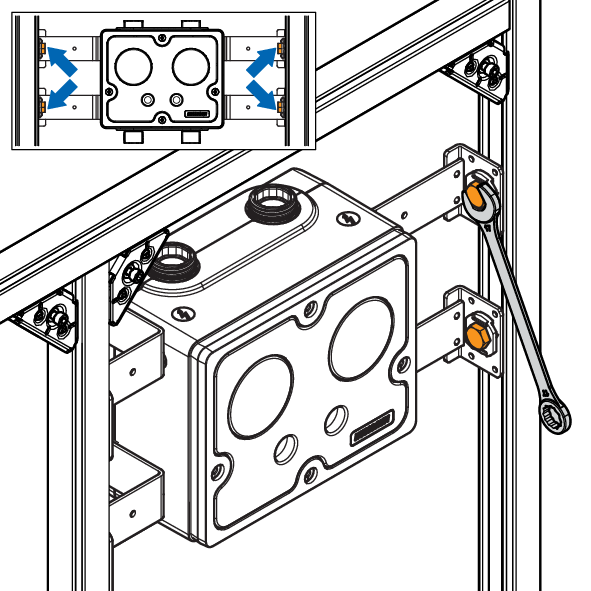

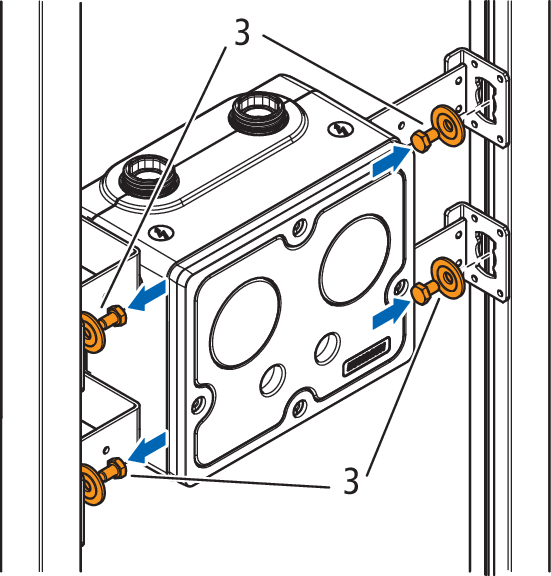

3. Utiliser les sets d’ancrage pour monter le boîtier à montage caché à l’endroit ouvert du profilé Optivis. A cette fin, utiliser une clé plate (L 17). Ne pas encore serrer les vis des sets d’ancrage.

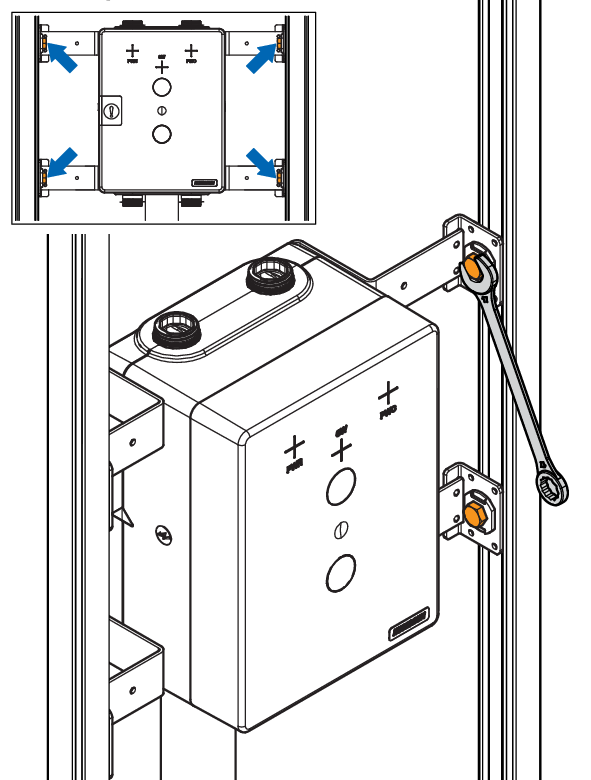

4. A l’aide d’un niveau à bulle, ajuster le boîtier à montage caché à la verticale, à la hauteur voulue, et serrer les vis des sets d’ancrage.
5. Mettre en place la protection (1).

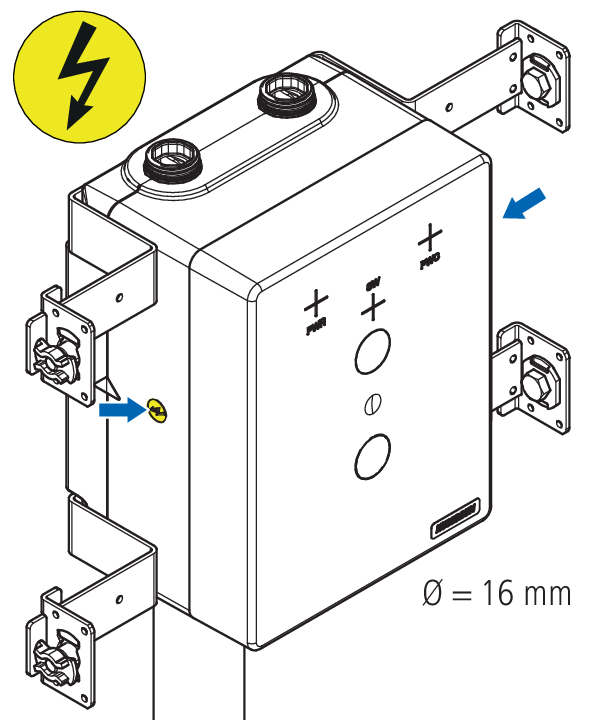

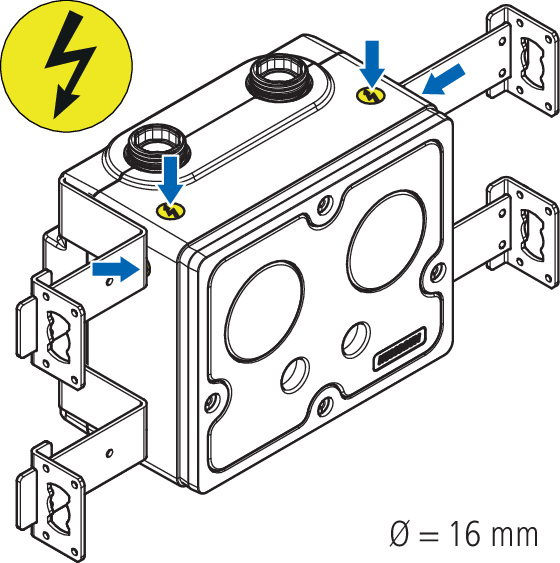

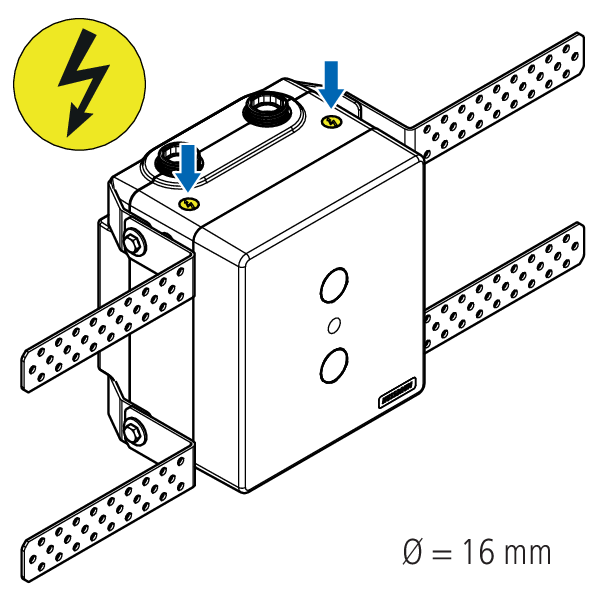

6. Si une interrogation à distance (système bus) est prévue, Nussbaum recommande de percer les trous (16 mm) pour les raccordements électriques au niveau des symboles de foudre.



7. Préparer les tubes vides pour les câbles.
8. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier à montage caché.
9. Poursuivre: 👉 Montage final après le carrelage.

Set de montage pour boîtier lavabo à montage caché

N° d'article: 70125

Gabarit de montage pour boîtier robinetterie à montage caché et boîtier distributeur Optiflex

N° d'article: 70115

Gabarit de montage pour boîtier robinetterie à montage caché

N° d'article: 70105

7.3 Monter le boîtier à montage caché dans le système Geberit GIS

Outillage requis:

• Clé sortante L 13

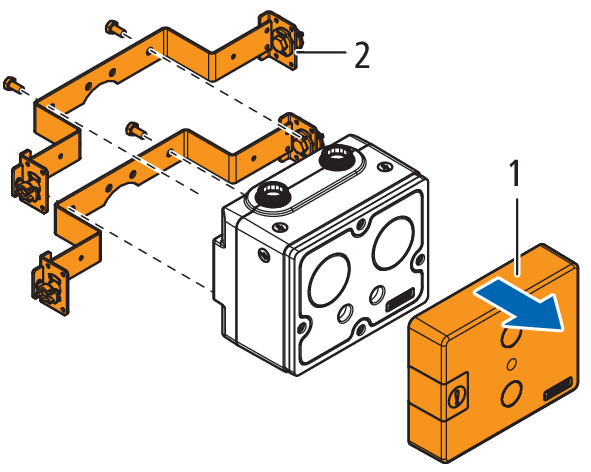

1. Retirer la protection (1) du boîtier à montage caché et la déposer.

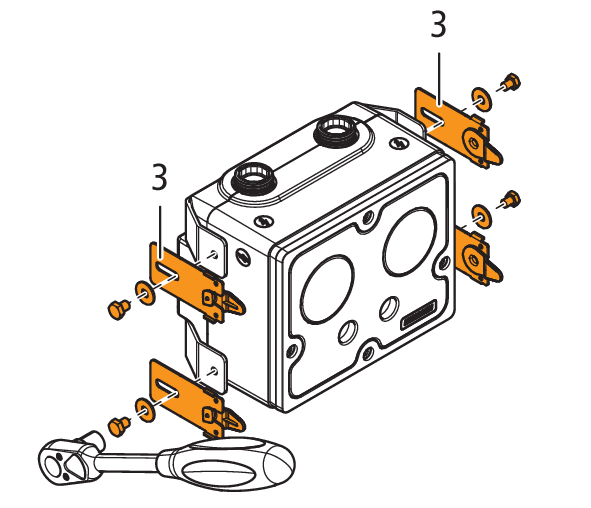

2. Visser les gabarits de base (2) sur le boîtier à montage caché et appliquer un couple de serrage maximal de 5 Nm. En cas de sollicitation excessive, les tiges filetées peuvent être endommagées.
3. Avec une clé sortante (L 13), visser les adaptateurs (3) sur les gabarits de base.



4. Adapter les profilés Geberit GIS à la dimension voulue et les ajuster à la verticale avec un niveau à bulle.
5. Ajuster le boîtier à montage caché à la hauteur voulue.

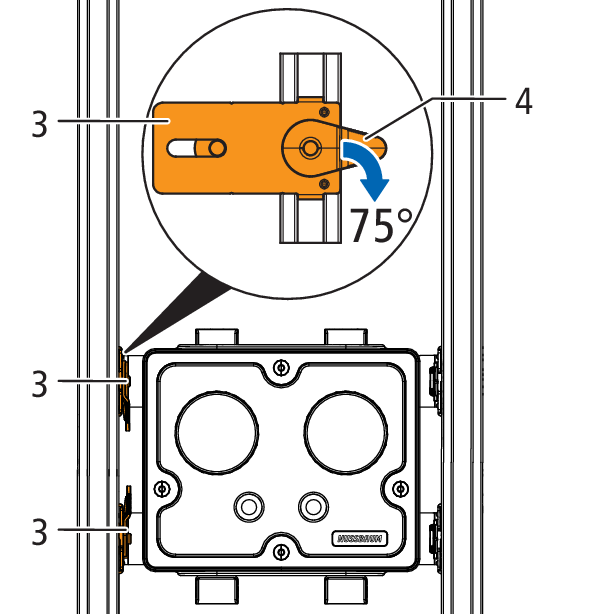

6. Prendre le boîtier à montage caché avec les adaptateurs (3), l’encliqueter sur un côté dans le cadre et fixer en agissant sur les fermetures rapides (4).



7. Déplacer le profilé GIS vertical du côté opposé jusqu’aux adaptateurs (3) du boîtier à montage caché et fixer en agissant sur les fermetures rapides (4).
8. Mettre en place la protection (1).
9. Si une interrogation à distance (système bus) est prévue, Nussbaum recommande de percer les trous (16 mm) pour les raccordements électriques au niveau des symboles de foudre. Préparer les tubes vides pour les câbles.



10. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier à montage caché.
11. Poursuivre: 👉 Montage final après le carrelage.

Set de montage pour boîtier lavabo à montage caché

N° d'article: 70126

Gabarit de montage pour boîtier robinetterie à montage caché et boîtier distributeur Optiflex

N° d'article: 70116

Gabarit de montage pour boîtier robinetterie à montage caché

N° d'article: 70106

7.4 Monter le boîtier à montage caché Geberit Duofix dans le cadre

Outillage requis:

• Clé sortante L 13

1. Retirer la protection (1) du boîtier à montage caché et la déposer.



2. Visser les gabarits de base (2) sur le boîtier à montage caché et appliquer un couple de serrage maximal de 5 Nm. En cas de sollicitation excessive, les tiges filetées peuvent être endommagées.
3. Avec une clé sortante (L 13), visser les adaptateurs (3) sur les gabarits de base. Ne pas encore serrer les vis.



4. Fixer le boîtier à montage caché à gauche et à droite dans le cadre avec les pièces d’assemblage Duofix (4).



5. Si la zone de serrage dans le cadre est entravée par un tuyau à l’intérieur, utiliser les vis et rondelles spéciales (4a) fournies avec le kit.
6. Avec un niveau à bulle, ajuster le boîtier à montage caché à la verticale, à la hauteur voulue.
7. Mettre en place la protection (1).
8. Si nécessaire, ajuster le boîtier à montage caché à l’horizontale. Le boîtier à montage caché peut être décalé latéralement sur ± 5 mm.



9. Serrer les vis (5) avec une clé sortante L 13.
10. Si une interrogation à distance (système bus) est prévue, Nussbaum recommande de percer les trous (16 mm) pour les raccordements électriques au niveau des symboles de foudre. Préparer les tubes vides pour les câbles.



11. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier à montage caché.
12. Poursuivre: 👉 Montage final après le carrelage.

Set de montage pour boîtier lavabo à montage caché

N° d'article: 70127

Gabarit de montage pour boîtier robinetterie à montage caché et boîtier distributeur Optiflex

N° d'article: 70117

Gabarit de montage pour boîtier robinetterie à montage caché

N° d'article: 70107

7.5 Monter le boîtier à montage caché sur le montant à hauteur du local Geberit Duofix

Outillage requis:

• Clé sortante L 13

1. Retirer la protection (1) du boîtier à montage caché et la déposer.

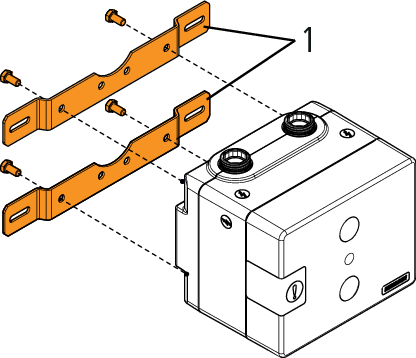

2. Visser les gabarits (2) sur le boîtier à montage caché et appliquer un couple de serrage maximal de 5 Nm. En cas de sollicitation excessive, les tiges filetées peuvent être endommagées.
3. Fixer le boîtier à montage caché avec 2 vis de chaque côté sur le montant. Pour ce faire, positionner les vis à la diagonale sur les 4 trous prépercés.



4. Mettre en place la protection (1).
5. Si une interrogation à distance (système bus) est prévue, Nussbaum recommande de percer les trous (16 mm) pour les raccordements électriques au niveau des symboles de foudre. Préparer les tubes vides pour les câbles.



6. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier à montage caché.
7. Poursuivre: 👉 Montage final après le carrelage.

Gabarit de montage pour boîtier robinetterie à montage caché

N° d'article: 70107

Gabarit de montage pour boîtier robinetterie à montage caché et boîtier distributeur Optiflex

N° d'article: 70117

Set de montage pour boîtier lavabo à montage caché

N° d'article: 70127

7.6 Monter le boîtier à montage caché dans la maçonnerie

Outillage requis:

• Clé sortante L 13

1. Retirer la protection (1) du boîtier à montage caché et la déposer.



2. Visser les gabarits de base (2) sur le boîtier à montage caché et appliquer un couple de serrage maximal de 5 Nm. En cas de sollicitation excessive, les tiges filetées peuvent être endommagées.
3. Avec une clé sortante (L 13), visser les adaptateurs (3) sur les gabarits de base. Serrer les vis.



4. Mettre en place la protection (1).

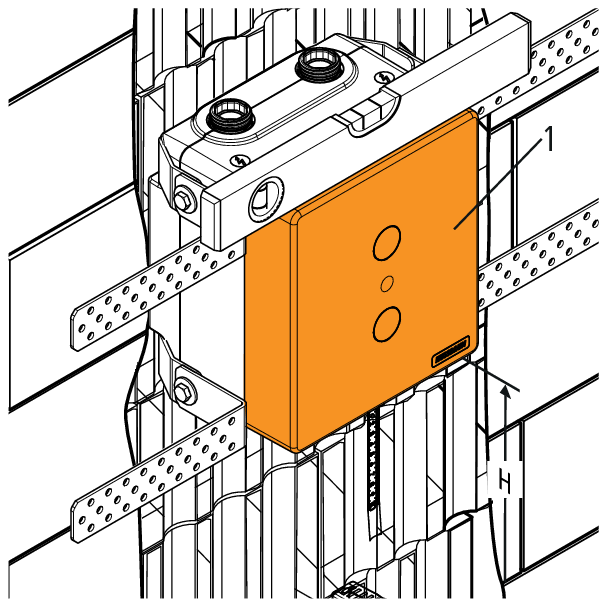

5. Avec un niveau à bulle, ajuster le boîtier à montage caché à la verticale, à la hauteur (H) voulue.

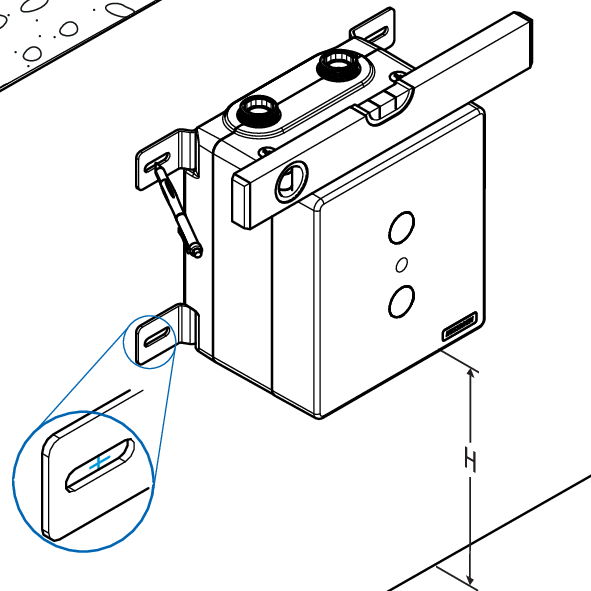

6. Tracer, percer et cheviller les trous, puis fixer le boîtier à montage caché au mur avec des vis à tête hexagonale en intercalant une rondelle.
7. Si une interrogation à distance (système bus) est prévue, Nussbaum recommande de percer les trous (16 mm) pour les raccordements électriques au niveau des symboles de foudre. Préparer les tubes vides pour les câbles.



8. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier à montage caché.
9. Poursuivre: 👉 Montage final après le carrelage.

Set de montage pour boîtier lavabo à montage caché

N° d'article: 70128

Gabarit de montage pour boîtier robinetterie à montage caché et boîtier distributeur Optiflex

N° d'article: 70118

Gabarit de montage pour boîtier robinetterie à montage caché

N° d'article: 70108

7.7 Montage neutre

Outillage requis:

• Clé sortante L 13

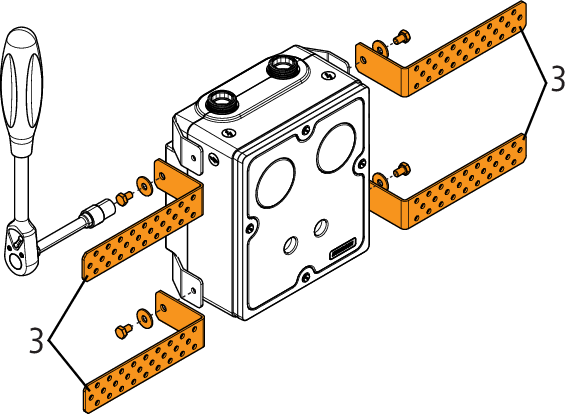

1. Visser les gabarits de base (1) sur le boîtier à montage caché et appliquer un couple de serrage maximal de 5 Nm. En cas de sollicitation excessive, les tiges de fixation peuvent être endommagées.



2. Avec un niveau à bulle, ajuster le boîtier à montage caché à la verticale, à la hauteur (H) voulue.



3. Tracer, percer et cheviller les trous, puis fixer le boîtier à montage caché au mur avec des vis à tête hexagonale en intercalant une rondelle.
4. Si une interrogation à distance (système bus) est prévue, Nussbaum recommande de percer les trous (16 mm) pour les raccordements électriques au niveau des symboles de foudre. Préparer les tubes vides pour les câbles.



5. Poser le parement sur le mur, puis le carrelage. Tenir compte de l’ouverture du boîtier à montage caché.
6. Poursuivre: 👉 Montage final après le carrelage.

Set de montage pour boîtier lavabo à montage caché

N° d'article: 70129

Gabarit de montage pour boîtier robinetterie à montage caché et boîtier distributeur Optiflex

N° d'article: 70119

Gabarit de montage pour boîtier robinetterie à montage caché

N° d'article: 70109

7.8 Montage final après le carrelage

Matériel et outillage nécessaires:

• Compteur à capsule Koax (en option)

• Cartouche réductrice (en option)

• Clé pour vis à six pans creux L 12

• Clé plate L 32 (en option)

• Clé de montage, pour compteur à capsule 59027

• Clé à tube, pour cartouche réductrice et bouchon de fermeture 11062

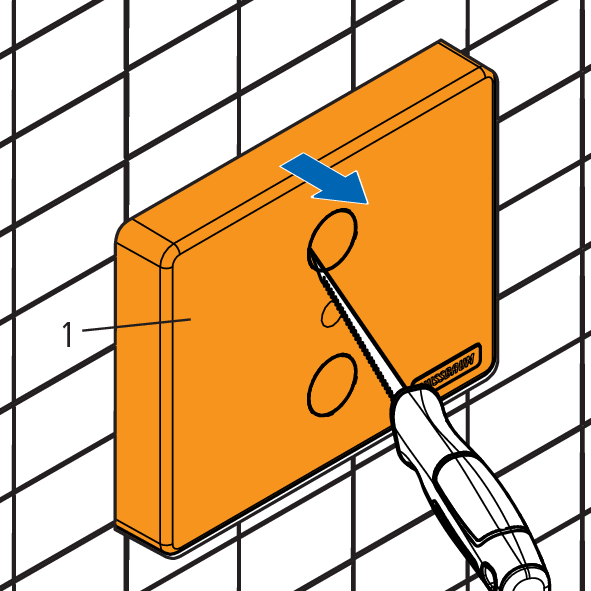

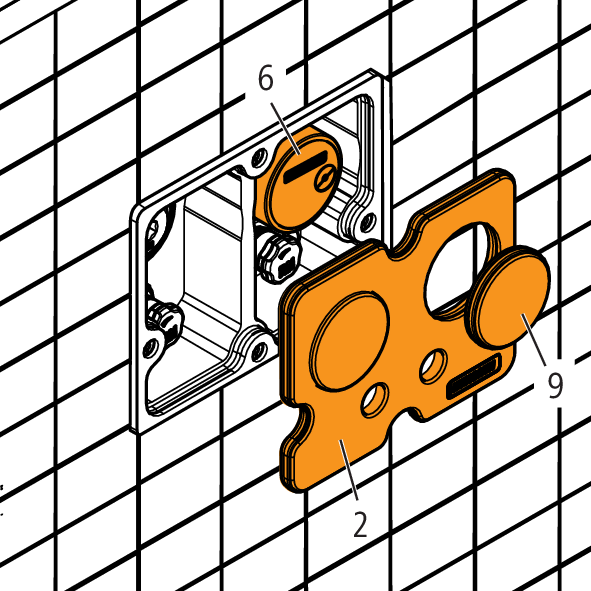

1. Une fois le mur carrelé, sur la protection (1), appuyer sur les trous prépoinçonnés à l’aide d’un couteau pour les ouvrir.



2. Saisir la protection par les trous et l’extraire ou la couper si elle résiste.

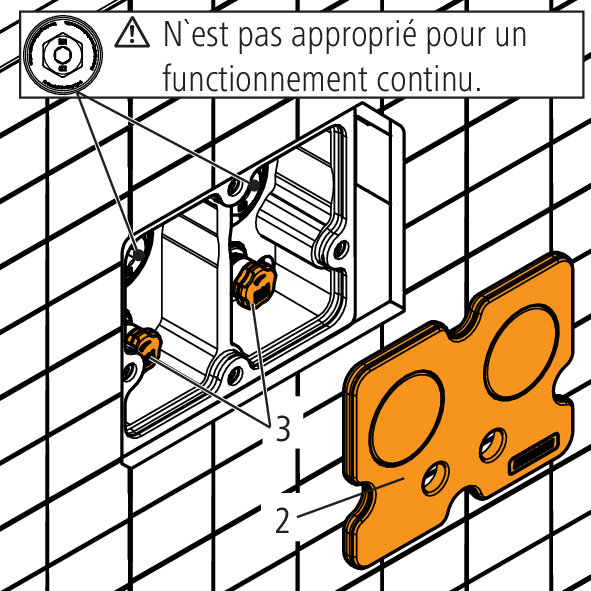

3. Retirer le couvercle d’isolation (2).

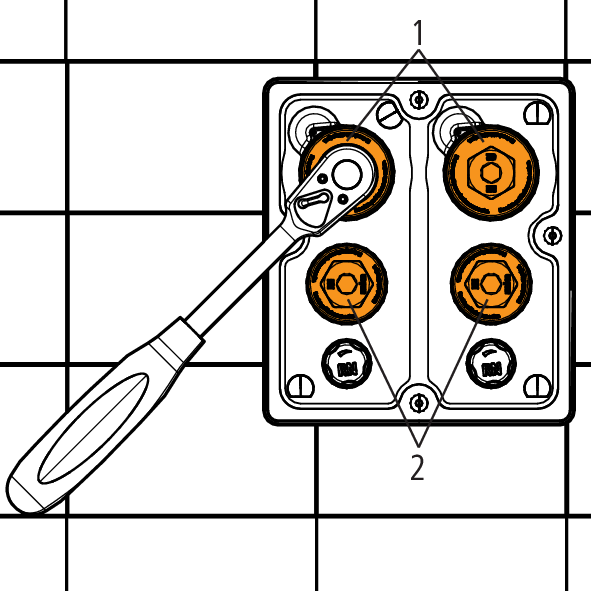

4. Pour l’essai de pression, ouvrir ou fermer les robinets d’arrêt (3). Les bouchons de fermeture en matière synthétique en place peuvent servir à l’essai de pression. Ils ne sont toutefois pas conçus pour un usage définitif! Pour préparer les boîtiers à montage caché pour un usage définitif, 👉 Remplacer les bouchons de fermeture en matière synthétique.

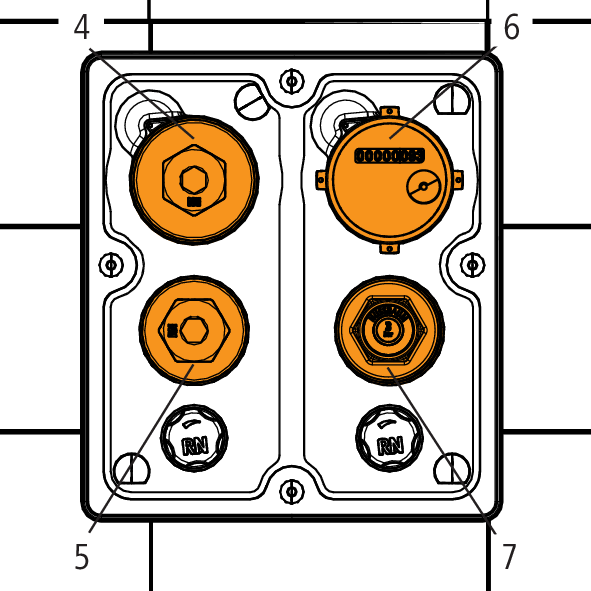

5. Monter le compteur à capsule Koax: enlever les bouchons de fermeture en matière synthétique (4) avec une clé pour vis à six pans creux (L 12) ou une clé plate (L 32) et monter les compteurs à capsule Koax (6) avec la clé de montage 59027.



6. Monter les cartouches réductrices: enlever les bouchons de fermeture en matière synthétique (5) avec une clé pour vis à six pans creux (L 12) et monter les cartouches réductrices (7) avec une clé à tube 11062.
7. Au niveau du couvercle d’isolation (2), extraire en pressant les disques (9) à l’avant des compteurs à capsule Koax (6), puis monter le couvercle d’isolation.



8. Monter la plaque de recouvrement souhaitée selon les instructions de montage fournies.

Clé à tube

N° d'article: 11062

Clé de montage

N° d'article: 59027

Cartouche réductrice

N° d'article: 11050

Compteur à capsule Koax

N° d'article: 67016

Compteur à capsule Koax

N° d'article: 67016

Compteur à capsule Koax

N° d'article: 67016

autres produits

7.9 Remplacer les bouchons de fermeture en matière synthétique

Matériel et outillage nécessaires:

• Bouchon de fermeture, pour set de montage pour compteur à capsule Koax 67002.21

• Bouchon de fermeture, pour boîtiers robinetterie à montage caché avec cartouche réductrice 11061.22

• Optifitt-Serra-Bouchon de fermeture 90037.04 (optionnel)

• Clé pour vis à six pans creux L 12

• Clé à tube, pour cartouche réductrice et bouchon de fermeture 11062

• Clé plate L 32 (en option)

• Pour l’usage définitif, remplacer les bouchons de fermeture en matière synthétique des compteurs à capsule (1) par les bouchons de fermeture métalliques 67002.21, et les bouchons de fermeture en matière synthétique des cartouches réductrices (2) par les bouchons de fermeture métalliques 11061.22.



Clé à tube

N° d'article: 11062

Optifitt-Serra-Bouchon de fermeture

N° d'article: 90037

Bouchon de fermeture

N° d'article: 11061

Bouchon de fermeture

N° d'article: 67002
