Istruzioni di montaggio - Valvola di regolazione per la circolazione, elettronica

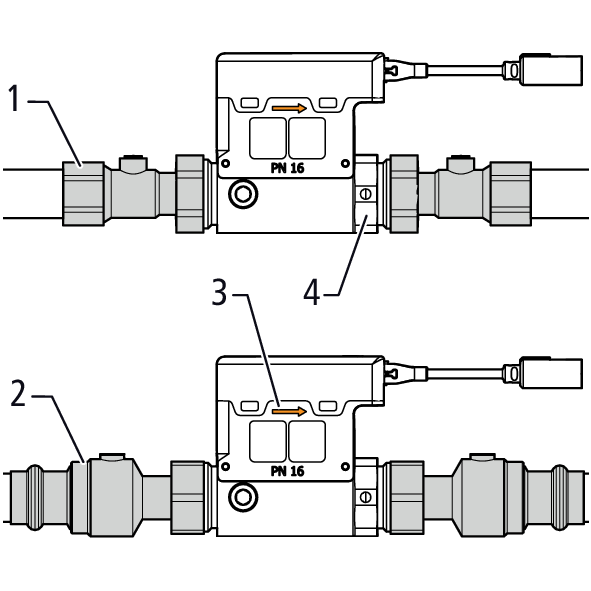

3.2 Montaggio della valvola di regolazione per la circolazione
Requisiti:
- Nell’installazione è prevista una pompa di circolazione autoregolante per mantenere la pressione costante.
- Lavare accuratamente la conduttura.

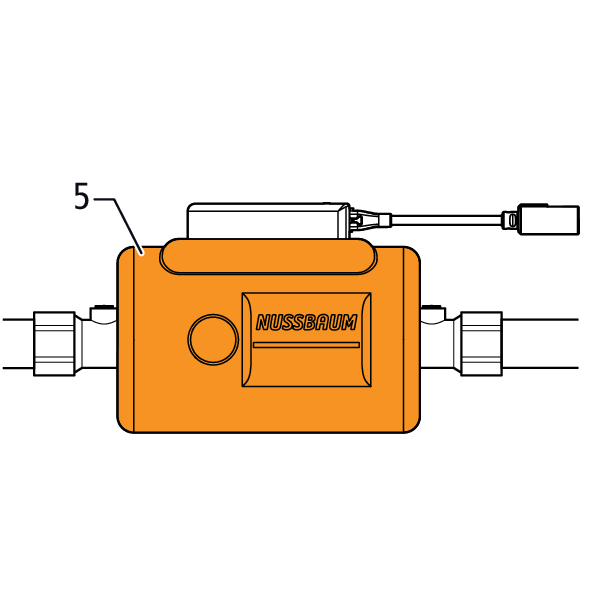

- Opzionale: montare il corpo isolante 36022 (5).
Compra ora
3.3 Collegamento della valvola di regolazione per la circolazione all’alimentazione elettrica
3.3.1 Collegamento dell’alimentatore
L’alimentatore 36021 è idoneo per il raccordo di una singola valvola di regolazione per la circolazione.
Avvertimento
Pericolo di morte dovuto a scossa elettrica!
L’alimentatore non è protetto contro la penetrazione di liquidi.
- Utilizzare l’alimentatore solo in ambienti asciutti.
Nota
Danno all’apparecchio
- Eseguire o separare i collegamenti a innesto unicamente in assenza di tensione.
- Non allentare o piegare il collegamento del cavo sul corpo.
Accessori necessari:
-
Alimentatore 36021
-
Presa elettrica da 230 V fornita dal committente

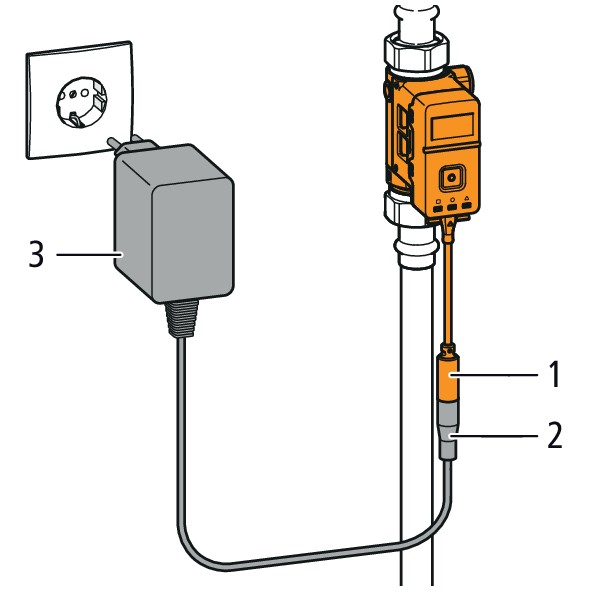

- Inserire il connettore (1) nella presa (2) dell’alimentatore (3).
Compra ora
3.4 Messa in servizio della valvola di regolazione per la circolazione
Requisiti:
- La valvola di regolazione per la circolazione è collegata all’alimentatore.
- Inserire l’alimentatore nella presa elettrica da 230 V oppure attivare la tensione di rete.

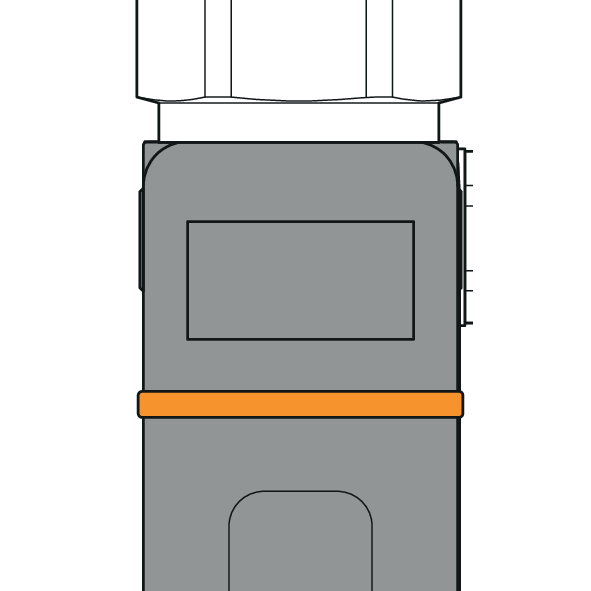

- Il LED di stato lampeggia in arancione.
- Al termine dell’inizializzazione, il display passa alla schermata live e il LED di stato si illumina di verde.

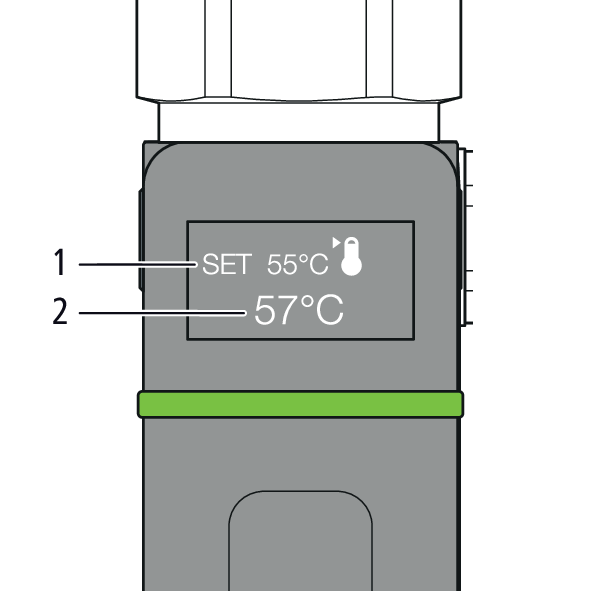

- Sul display vengono visualizzate la temperatura impostata (1) e la temperatura effettiva (2).
