Montageanleitung - Geregeltes Zirkulationsventil, elektronisch

3.1 Montagevoraussetzungen

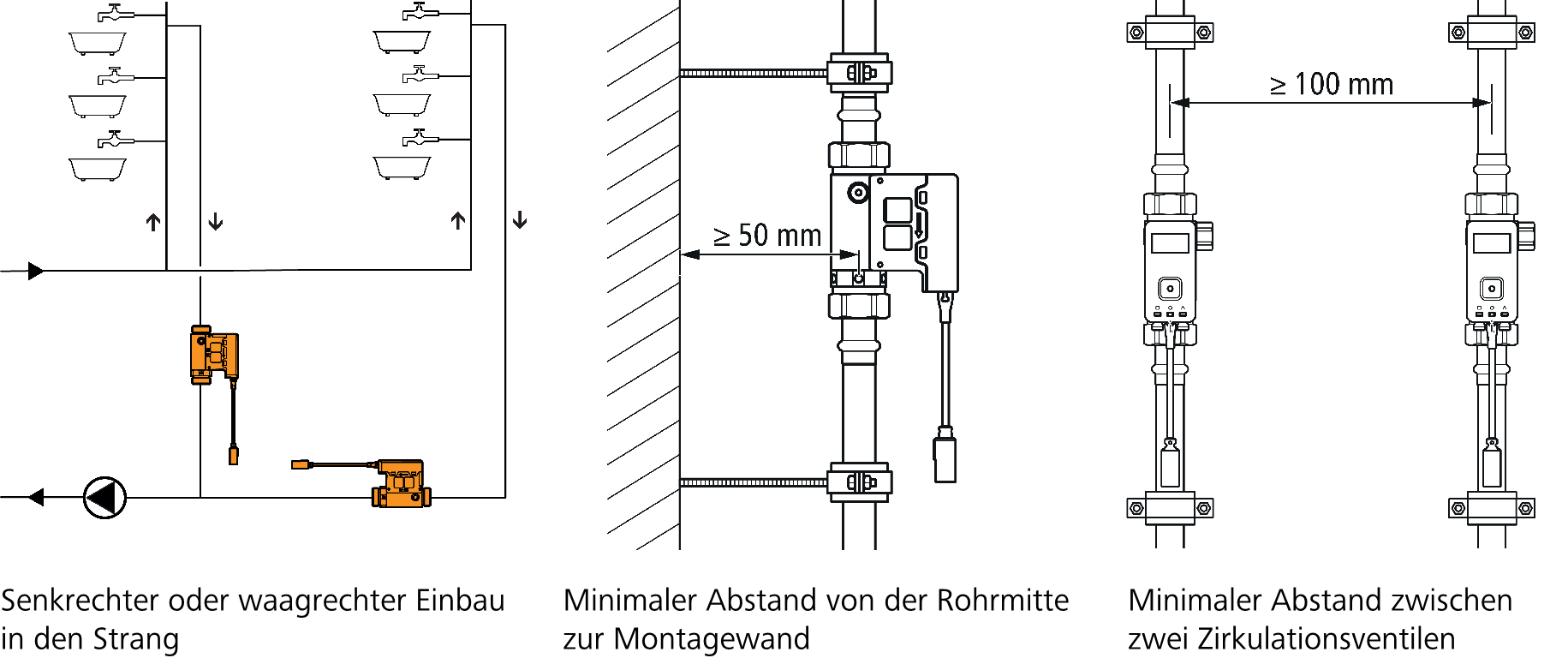

3.1.1 Einbaulagen und Mindestabstände

3.2 Geregeltes Zirkulationsventil montieren

Nussbaum empfiehlt, vor und nach dem geregelten Zirkulationsventil jeweils eine absperrbare Anschlussverschraubung 81040.22 oder 92017.04 einzubauen. Alternativ können auch Anschlussverschraubungen ohne Absperrvorrichtung verwendet werden.

Voraussetzungen:

• Eine drehzahlregulierte Zirkulationspumpe ist in der Installation vorhanden, um den Druck konstant zu halten.

1. Die Leitung gründlich spülen.
2. Das geregelte Zirkulationsventil und die absperrbaren Anschlussverschraubungen 81040.22 (1) oder 92017.04 (2) in die Leitung einbauen. Der Pfeil (3) auf dem Gehäuse zeigt die ordentliche Durchflussrichtung an. Beim Anziehen der Anschlussverschraubungen an der Schlüsselfläche (4) gegenhalten.



3. Optional: Die Gehäusedämmbox 36022 (5) montieren.



Dämmbox

Artikel-Nr.: 36022

Optifitt-Serra-Anschlussverschraubung

Artikel-Nr.: 92017

Optipress-Aquaplus-Anschlussverschraubung

Artikel-Nr.: 81040

3.3 Geregeltes Zirkulationsventil an die Stromversorgung anschliessen

3.3.1 Netzteil anschliessen

Das Netzteil 36021 ist für den Anschluss von einem einzelnen geregelten Zirkulationsventil geeignet.

Warnung

Lebensgefahr durch elektrischen Strom!

Das Netzteil ist nicht gegen das Eindringen von Flüssigkeiten geschützt.

• Das Netzteil nur in trockener Umgebung verwenden.

---

Hinweis

Geräteschaden

• Die Steckverbindungen nur in spannungsfreiem Zustand herstellen oder trennen.
• Die Kabelverbindung am Gehäuse nicht lösen oder knicken.

---

Benötigtes Zubehör:

• Netzteil 36021

• 230-V-Steckdose bauseits

• Den Stecker (1) in die Kabelbuchse (2) des Netzteils (3) stecken.



Netzteil

Artikel-Nr.: 36021

3.4 Geregeltes Zirkulationsventil in Betrieb nehmen

Voraussetzungen:

• Das geregelte Zirkulationsventil ist mit dem Netzteil verbunden.

• Das Netzteil in die 230-V-Steckdose stecken bzw. die Netzspannung einschalten.

• Die Status-LED blinkt orange.



• Wenn die Initialisierung beendet ist, wechselt das Display in die Live-Ansicht und die Status-LED leuchtet grün.



• Am Display wird die Soll-Temperatur (1) und die Ist-Temperatur (2) anzeigt.
