Instructions de montage - Régulateur de circulation, électronique

3.1 Conditions préalables au montage

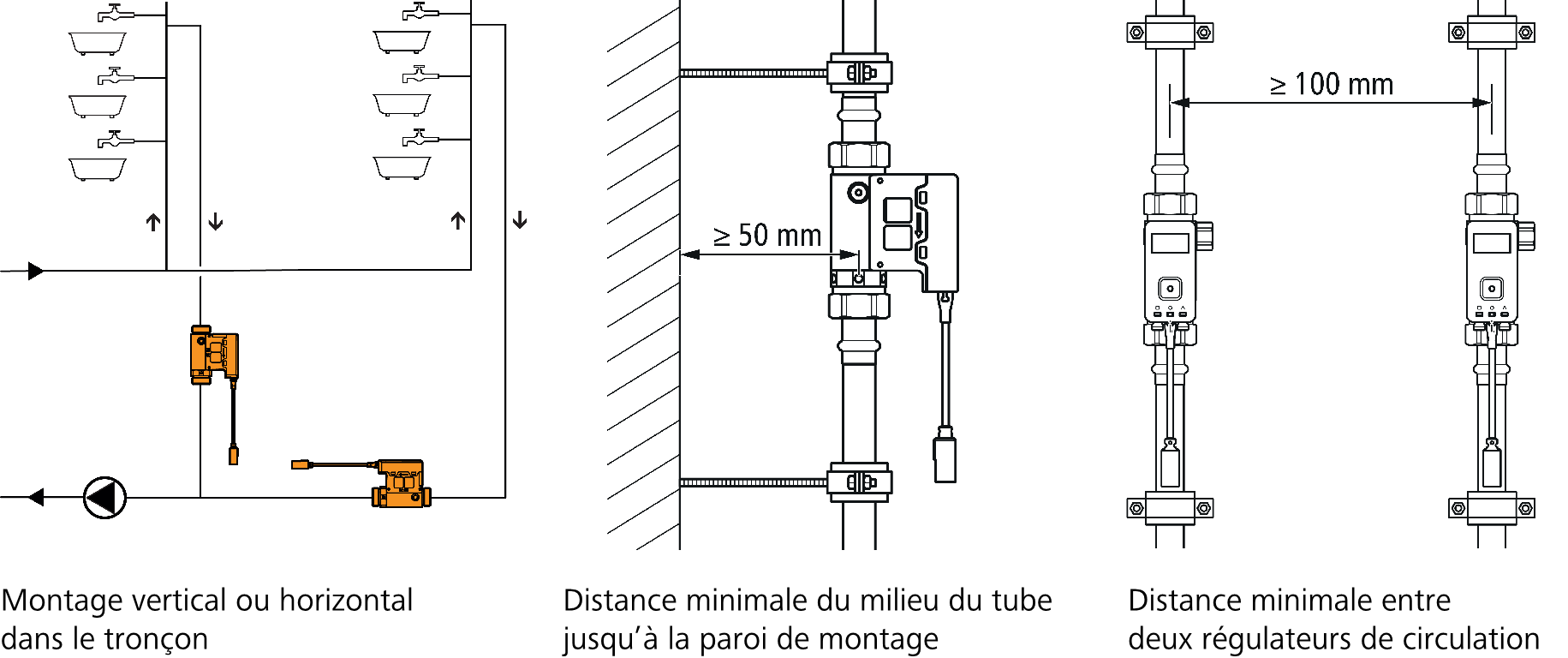

3.1.1 Emplacements de montage et distances minimales

3.2 Monter le régulateur de circulation

Nussbaum recommande de monter, en amont et en aval d’un régulateur de circulation, un raccord à écrou mobile avec fermeture 81040.22 ou 92017.04. On peut aussi choisir d’utiliser des raccords à écrou mobile sans dispositif d’obturation.

Conditions:

• L’installation comprend une pompe de circulation à régulation de vitesse qui maintient une pression constante.

1. Rincer à fond la conduite.
2. Monter le régulateur de circulation et les raccords à écrou mobile avec fermeture 81040.22 (1) ou 92017.04 (2) sur la conduite. La flèche (3) sur le corps montre le sens d’écoulement ordinaire. Tout en serrant les raccords à écrou mobile, bloquer l’élément (4).



3. Optionnel: Monter le fourreau isolant 36022 (5).



Coque isolante

N° d'article: 36022

Optifitt-Serra-Raccord à écrou mobile

N° d'article: 92017

Optipress-Aquaplus-Raccord à écrou mobile

N° d'article: 81040

3.3 Brancher le régulateur de circulation sur le secteur

3.3.1 Brancher le bloc d’alimentation

Le bloc d’alimentation 36021 convient pour le branchement d’un seul régulateur de circulation.

Avertissement

Danger de mort par décharge électrique!

Le bloc d’alimentation n’est pas étanche aux liquides.

• Il faut donc l’utiliser dans un endroit sec.

---

Remarque

Endommagement de l’appareil

• Brancher ou débrancher l’appareil uniquement lorsqu’il est hors tension.
• Ne pas débrancher ou plier la liaison par câble sur le boîtier.

---

Accessoires nécessaires:

• Bloc d’alimentation 36021

• Prise murale 230 V déjà en place

• Brancher le connecteur (1) sur le connecteur de câble (2) du bloc d’alimentation (3).



Bloc d'alimentation

N° d'article: 36021

3.4 Mettre en service le régulateur de circulation

Conditions:

• Le régulateur de circulation est branché sur le secteur avec le bloc d’alimentation.

• Brancher le bloc d’alimentation sur la prise 230 V ou mettre sous tension.

• La LED d’état clignote en orange.



• Une fois l’initialisation terminée, l’écran passe en affichage direct et la LED d’état s’allume en vert.



• L’affichage montre la température de consigne (1) et la température effective (2).
