Istruzioni di servizio - Tecnica di risciacquo moduli orinatoio
261.0.085 / V1
2 Individuazione dei pezzi di ricambio
Per individuare i pezzi di ricambio utili può essere necessario smontare la piastra di comando. Una volta smontata la piastra di comando, i pezzi di ricambio installati risultano visibili e possono essere individuati utilizzando le apposite tavole.

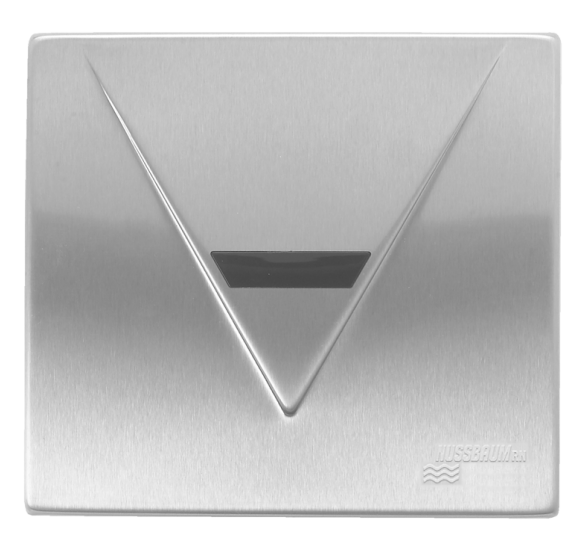

2.1 Comando a raggi infrarossi Optivis (Victory)
Per il comando a raggi infrarossi Optivis 71007 è disponibile come pezzo di ricambio soltanto la valvola elettromagnetica 71008.83. Il lavoro deve essere effettuato da un tecnico specializzato.
In presenza di un difetto del comando o del vano batteria, il comando va convertito al modello successivo Comando a raggi infrarossi More 1 (71009.22).
Compra ora
2.2 Smontaggio delle piastre di comando
2.2.1 Smontaggio del comando a raggi infrarossi More 1

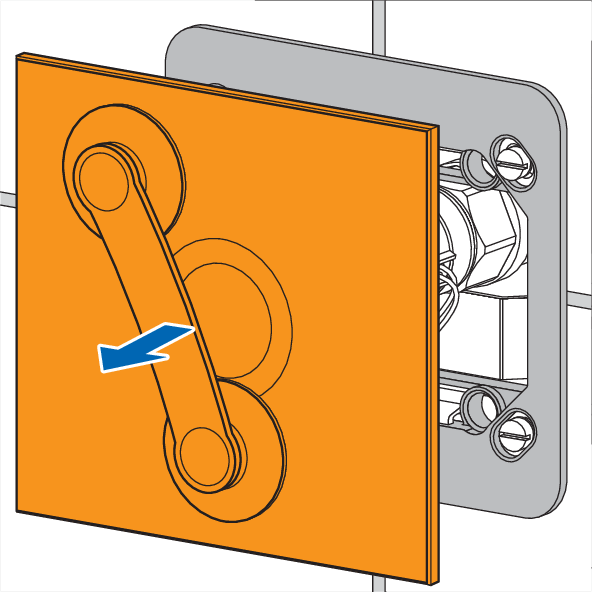

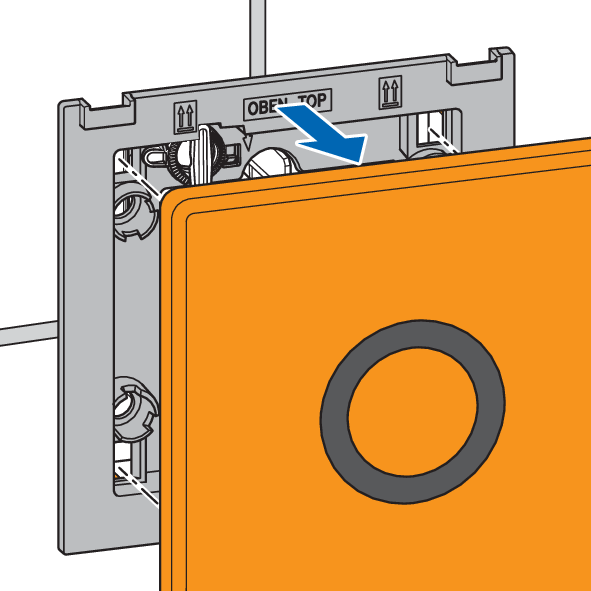

- Applicare la ventosa e sfilare la piastra di comando dal telaio di base.

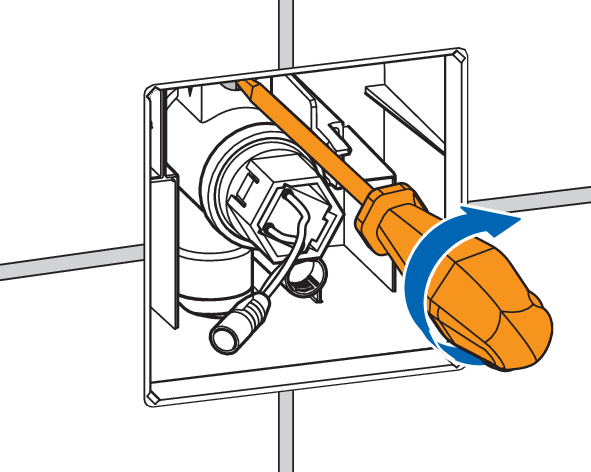

- Chiudere il rubinetto di arresto.

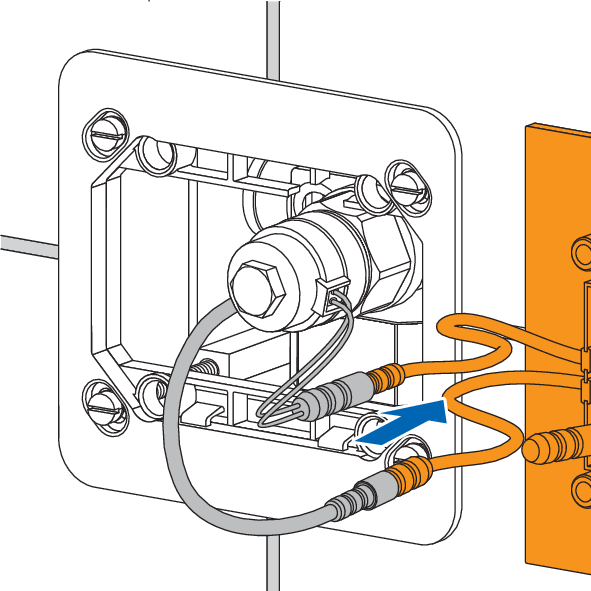

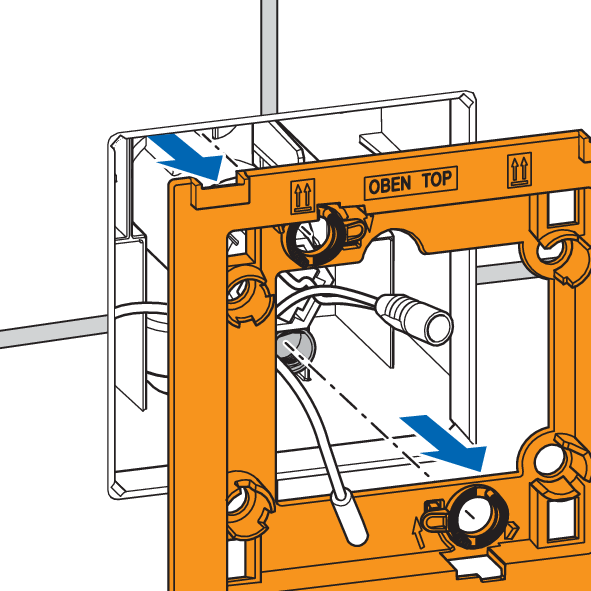

- Rimuovere il telaio di base e sfilare i collegamenti a innesto per la valvola elettromagnetica e l’alimentazione di tensione.
2.2.2 Smontaggio del comando a raggi infrarossi Public 12 per modulo per orinatoio Optivis-Tec 71210

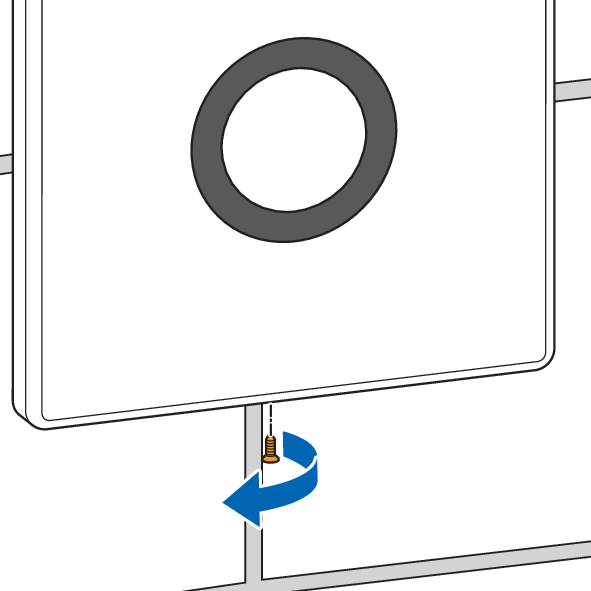

- Svitare il raccordo della piastra di comando.
- Rimuovere la piastra di comando.

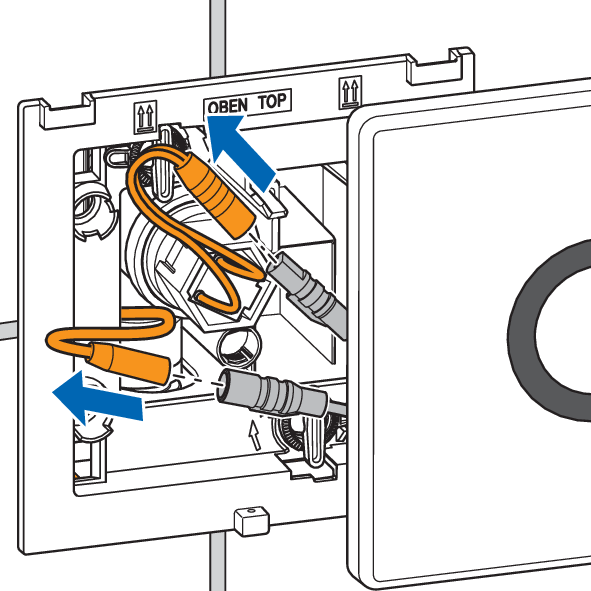

- Scollegare il comando dalla valvola elettromagnetica e dall’alimentatore.

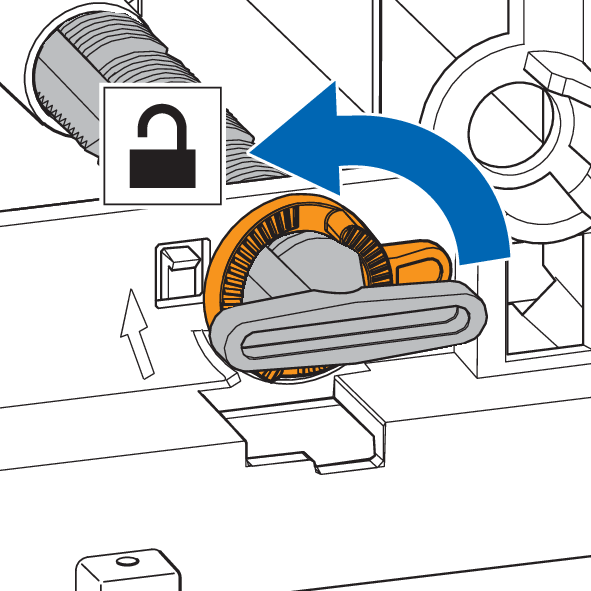

- Ruotare gli anelli di sicurezza in senso antiorario per allentare i perni di bloccaggio.

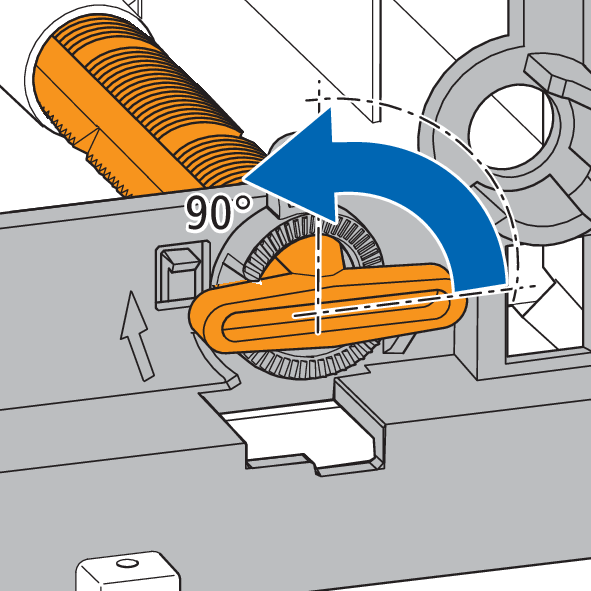

- Ruotare i perni di bloccaggio di 90° in senso antiorario.

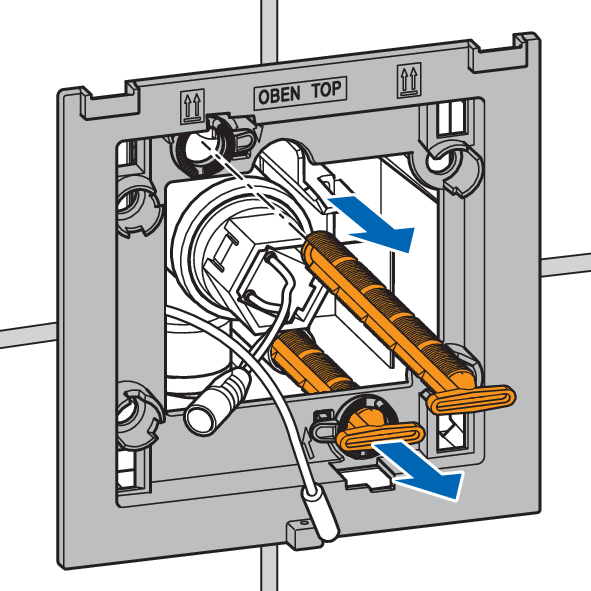

- Estrarre i perni di bloccaggio.
- Rimuovere il telaio di montaggio.

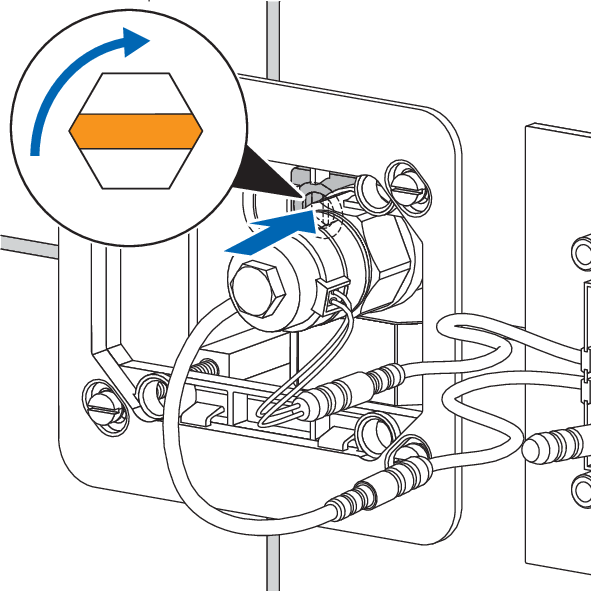

- Chiudere il rubinetto di arresto.

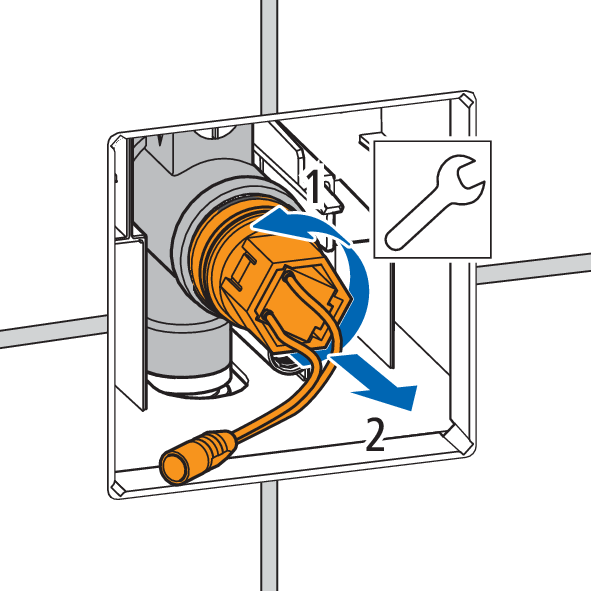

- Svitare la valvola elettromagnetica.

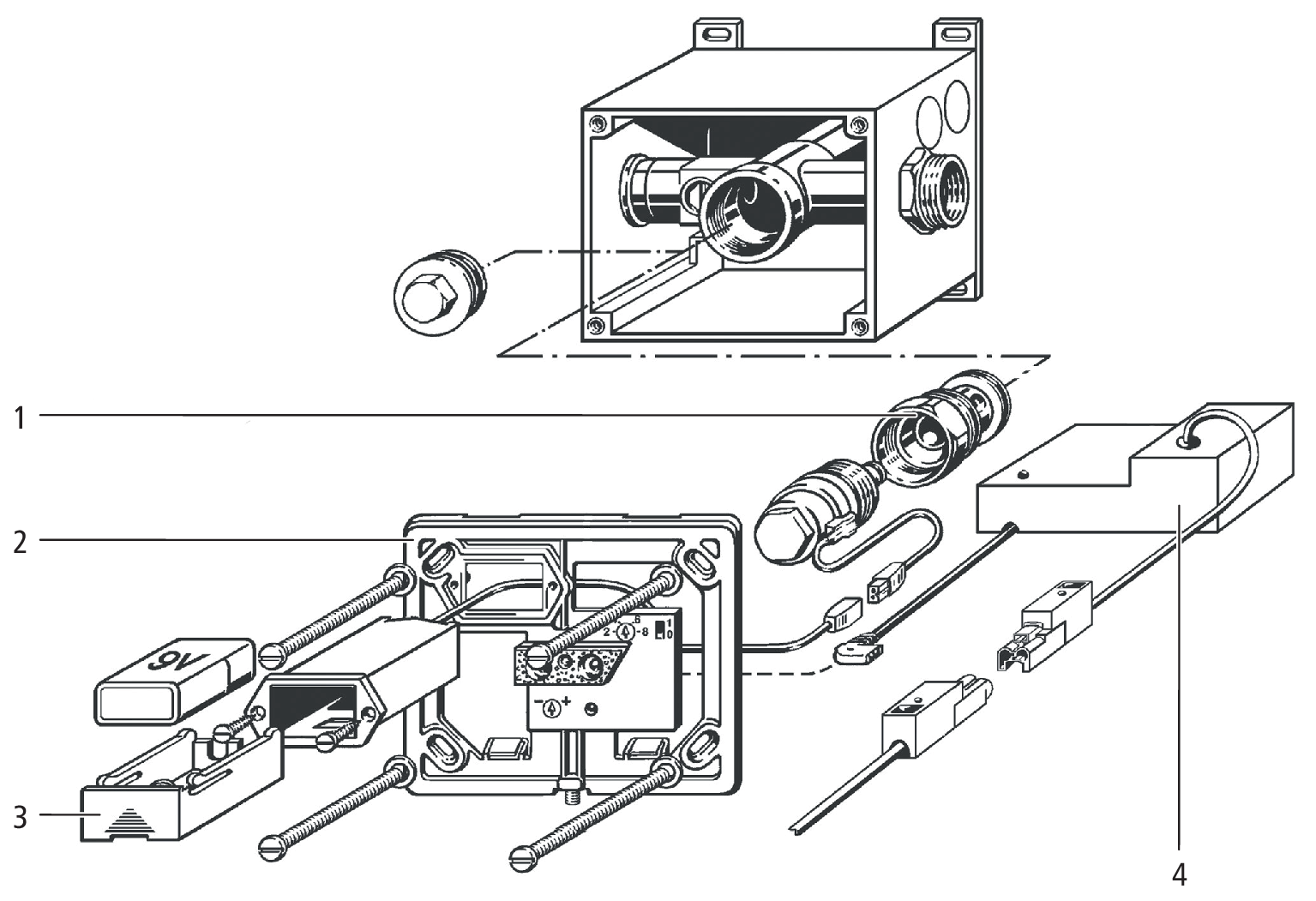

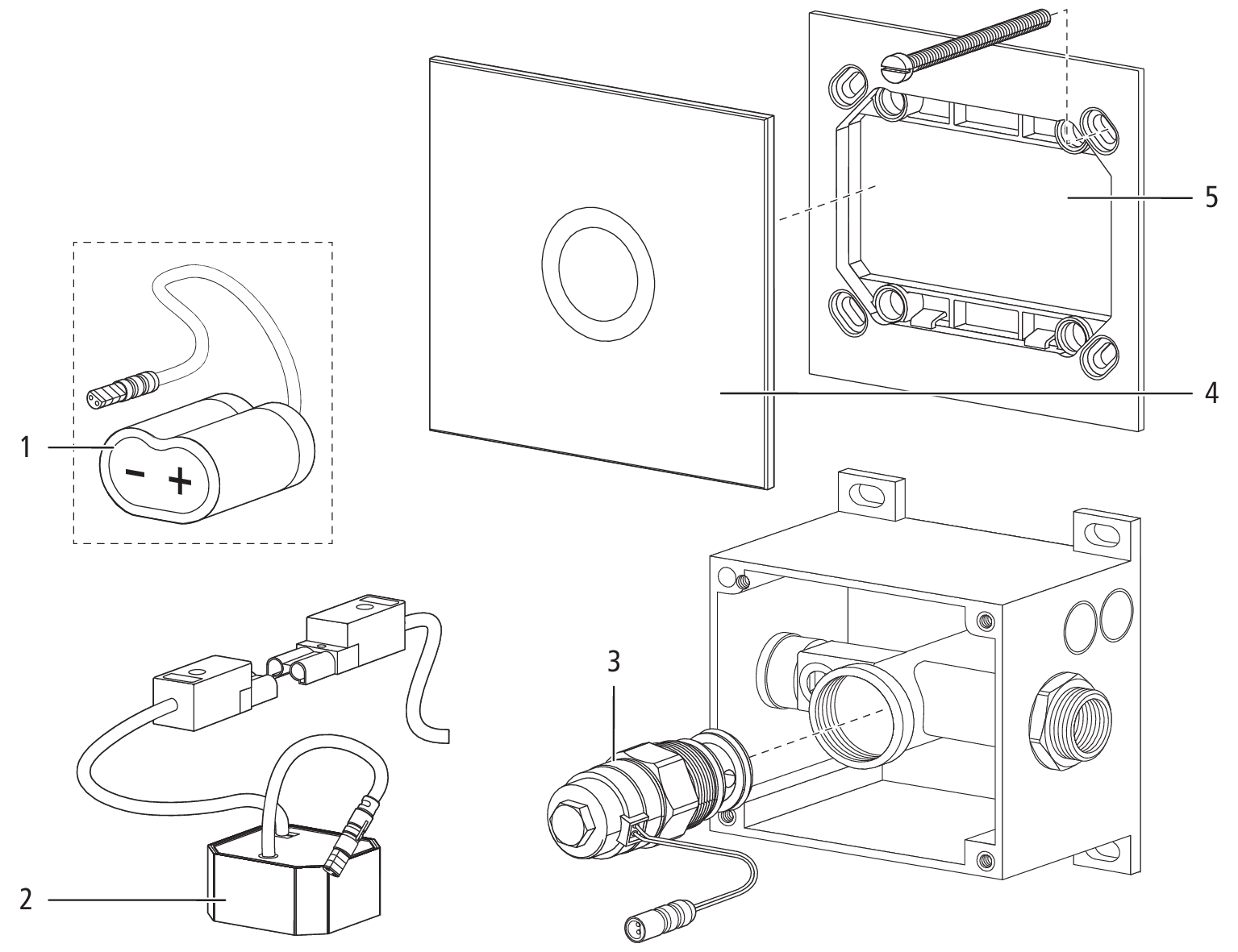

2.3 Pezzi di ricambio del comando a raggi infrarossi Optivis
|
1 |
Valvola elettromagnetica 71008.83 |
|
2 |
Piastra di base |
|
3 |
Vano batteria |
|
4 |
Alimentatore |
In caso di passaggio alla piastra di comando del comando a raggi infrarossi More 1 (71009.22), il set comprende tutti i componenti necessari a esclusione del vano batteria.
Compra ora

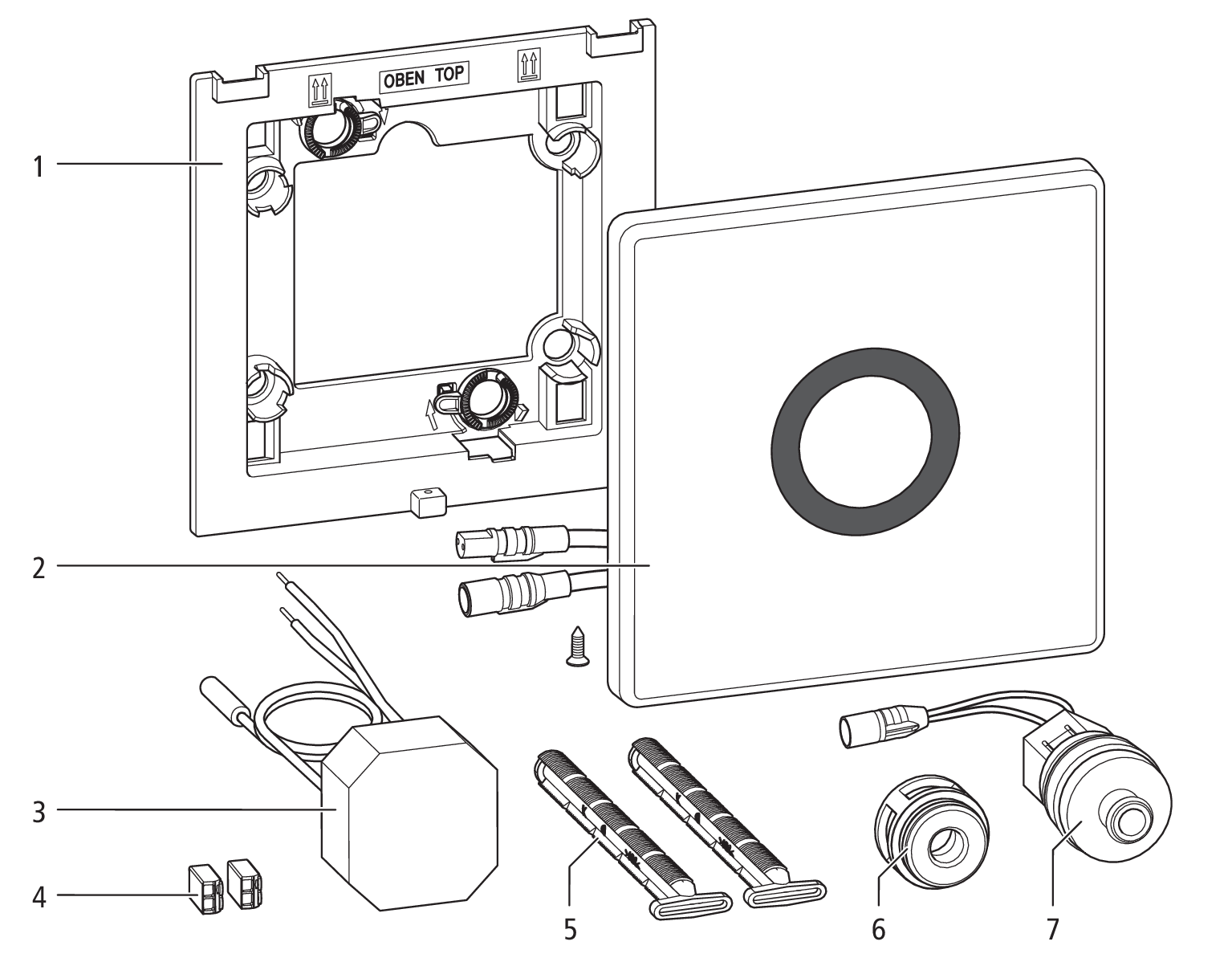

2.4 Pezzi di ricambio del comando a raggi infrarossi More 1
|
1 |
Compartimento batterie 72091.99, non fornito in dotazione) |
|
2 |
Alimentatore |
|
3 |
Valvola elettromagnetica |
|
4 |
Piastra di comando |
|
5 |
Telaio di base |
