Instructions de service - Technique de rinçage - modules urinoirs
261.0.085 / V1
2 Déterminer les pièces de rechange
Pour déterminer les pièces de rechange nécessaires, il se peut qu’il soit nécessaire d’enlever la plaque de commande. Une fois la plaque de commande enlevée, les pièces de rechange en place sont visibles et peuvent être déterminées à l’aide des tableaux de pièces de rechange.

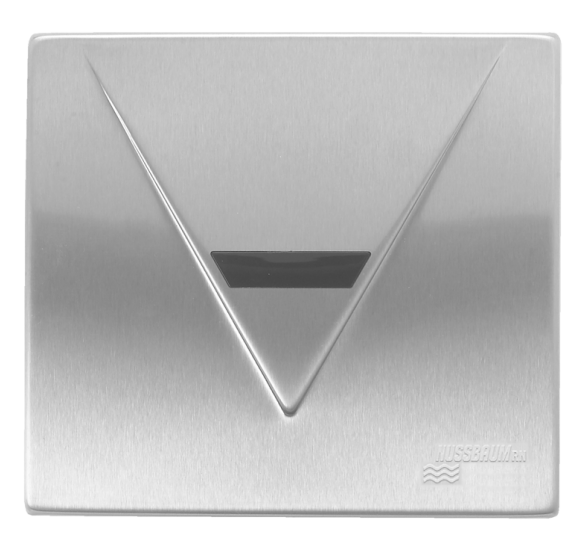

2.1 Commande infrarouge Optivis (Victory)
Pour la commande infrarouge Optivis 71007, seule la vanne magnétique 71008.83 est disponible en pièce de rechange. Seule une personne qualifiée est habilitée à la remplacer.
En cas de défaut de la commande ou du compartiment à pile, il faut remplacer le modèle entier par la commande infrarouge More 1 (71009.22).
Acheter maintenant
2.2 Démontage des plaques de commande
2.2.1 Démonter la commande infrarouge More 1
- Appliquer la ventouse sur la plaque de commande pour la détacher du cadre de base.
- Fermer le préverrouillage.
- Retirer le cadre de base et les branchements pour la vanne magnétique et l’alimentation électrique.
2.2.2 Démonter la commande infrarouge Public 12 du module urinoir Optivis-Tec 71210.
- Dévisser la fixation de la plaque de commande.
- Retirer la plaque de commande.
- Séparer la commande de la vanne magnétique et de l’alimentation électrique.
- Tourner les bagues de sécurité vers la gauche pour desserrer les boulons de retenue.
- Tourner le boulon de retenue de 90° vers la gauche.
- Extraire les boulons de retenue.
- Enlever le cadre de pose.
- Fermer le préverrouillage.
- Dévisser la vanne magnétique.
2.3 Pièces de rechange commande infrarouge Optivis
|
1 |
Vanne magnétique 71008.83 |
|
2 |
Plaque de base |
|
3 |
Compartiment à pile |
|
4 |
Alimentation secteur |
Pour le montage de la commande infrarouge More 1 (71009.22) avec la plaque de commande, le set comprend toutes les pièces nécessaires sauf le compartiment à pile.
Acheter maintenant
2.4 Pièces de rechange commande infrarouge More 1
|
1 |
Compartiment à pile 72091.99, pas compris dans la livraison) |
|
2 |
Bloc d'alimentation |
|
3 |
Vanne magnétique |
|
4 |
Plaque de commande |
|
5 |
Cadre de base |
