Serviceanleitung - Spültechnik Urinal-Module

71009, 71009, 71009, 71286, 71209, 71209, 71210, 71065, 71066, 71008, 71008, 71008, 71009, 72091

261.0.085 / V1

2 Ersatzteile ermitteln

Zur Ermittlung der benötigten Ersatzteile kann es erforderlich sein, die Betätigungsplatte zu demontieren. Nach der Demontage der Betätigungsplatte werden die verbauten Ersatzteile sichtbar und können anhand der Ersatzteiltafeln bestimmt werden.

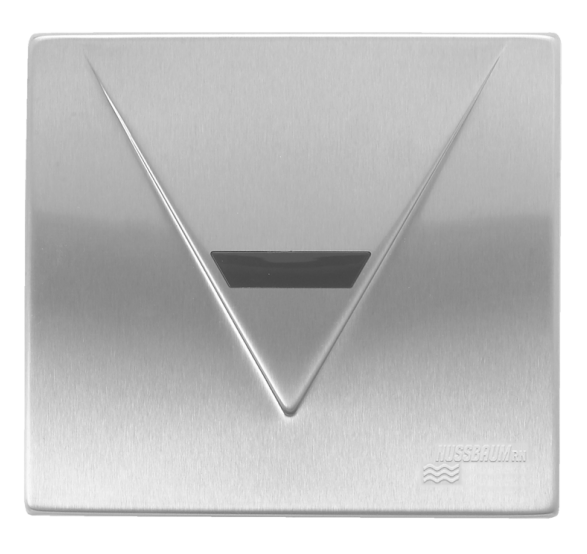

2.1 Optivis-Infrarot-Steuerung (Victory)

Für die Optivis-Infrarot-Steuerung 71007 ist ausschliesslich das Magnetventil 71008.83 als Ersatzteil verfügbar. Der Umbau muss durch Fachpersonal erfolgen.

Bei einem Defekt der Steuerung oder des Batteriefachs muss komplett auf das Nachfolgermodell Infrarot-Steuerung More 1 (71009.22) umgebaut werden.

Jetzt kaufen

Online-Shop

Magnetventil

Artikel-Nr.: 71008

Infrarot-Steuerung More 1

Artikel-Nr.: 71009

2.2 Demontage Betätigungsplatten

2.2.1 Infrarot-Steuerung More 1 demontieren

Den Saugnapf aufsetzen und die Betätigungsplatte vom Grundrahmen abziehen.
Die Vorabsperrung schliessen.
Den Grundrahmen abnehmen und die Steckverbindungen für das Magnetventil und die Spannungsversorgung abziehen.

2.2.2 Die Infrarot-Steuerung Public 12, zu Optivis-Tec-Urinal-Modul 71210 demontieren

Die Verschraubung der Betätigungsplatte lösen.
Die Betätigungsplatte abnehmen.
Die Steuerung vom Magnetventil und dem Netzteil trennen.
Die Sicherungsringe gegen den Uhrzeigersinn drehen, um die Haltebolzen zu lösen.
Die Haltebolzen um 90° gegen den Uhrzeigersinn drehen.
Die Haltebolzen herausziehen.
Den Einbaurahmen abnehmen.
Die Vorabsperrung schliessen.
Das Magnetventil ausschrauben.

2.3 Ersatzteile Optivis-Infrarot-Steuerung

1	Magnetventil 71008.83
2	Grundplatte
3	Batteriefach
4	Netzteil

Beim Umbau auf die Betätigungsplatte der Infrarot-Steuerung More 1 (71009.22) sind im Set alle benötigten Bauteile bis auf das Batteriefach enthalten.
