Istruzioni per l’uso - Stazione per riempimento del riscaldamento
3.1 Esempio di montaggio
Se un impianto di riscaldamento viene collegato direttamente alla rete idrica in modo fisso occorre utilizzare un disgiuntore di rete CA (si veda il foglio d’istruzioni TPW «Riempimento del riscaldamento e rifornimento» della SSIGA). Questa funzione viene assolta dal gruppo per riempimento del riscaldamento
Lo schema seguente mostra una tipica situazione d’installazione con gruppo per riempimento del riscaldamento (15092.04), stazione per riempimento del riscaldamento (15095.04), valvole d’arresto (23100.04) e relativi raccordi (92001.24, 15097.04).
3.2 Montare la stazione per riempimento del riscaldamento
Requisiti:
- Se la stazione per riempimento del riscaldamento è collegata in modo fisso occorre installare valvole d’arresto, raccordi e gruppo per riempimento del riscaldamento (si veda lʼ👉 Esempio di montaggio). Ulteriori informazioni sono riportate nelle 👉 Istruzioni di montaggio 299.0.235 relative al gruppo per riempimento del riscaldamento 15092.
- La pressione massima d’esercizio della stazione per riempimento del riscaldamento ammonta a 6 bar.

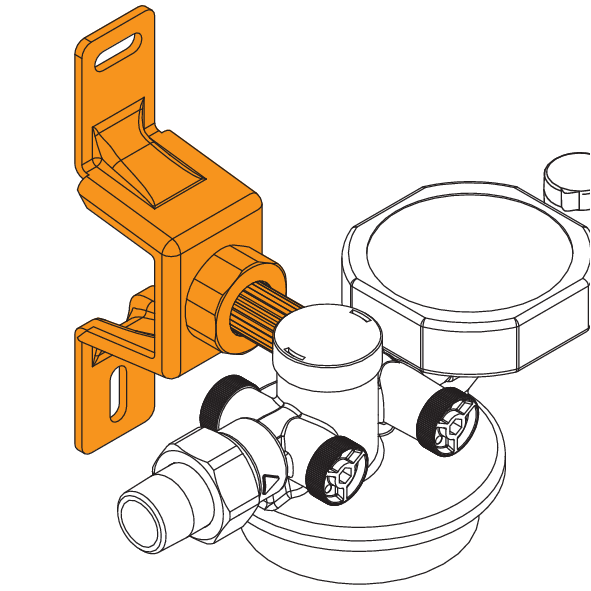

- Montare il fissaggio murale per la stazione per riempimento del riscaldamento. Al momento della definizione della posizione di montaggio bisogna accertarsi che la stazione per riempimento del riscaldamento possa essere installata in posizione orizzontale, senza tensione e tenendo conto della direzione di flusso.
- Rimuovere il tappo posteriore della stazione per riempimento del riscaldamento e fissare la stazione al fissaggio murale per mezzo dei raccordi.
- Inserire la stazione per riempimento del riscaldamento nella conduttura utilizzando gli appositi raccordi.
- All’occorrenza ruotare la testa del controllo digitale di capacità nella direzione corretta. A tale scopo allentare le viti e ruotare la testa in passi di 90°.
Compra ora
3.3 Determinare la durezza dell’acqua grezza
- Prelevare acqua grezza in un qualsiasi punto di presa a monte dell’impianto di riscaldamento.
- Misurare il grado di durezza dell’acqua.
- Annotare il valore per poterlo utilizzare in un secondo momento per impostare il controllo digitale di capacità (👉 Impostare la durezza dell’acqua grezza).
