Istruzioni per l’uso - Stazione per riempimento del riscaldamento

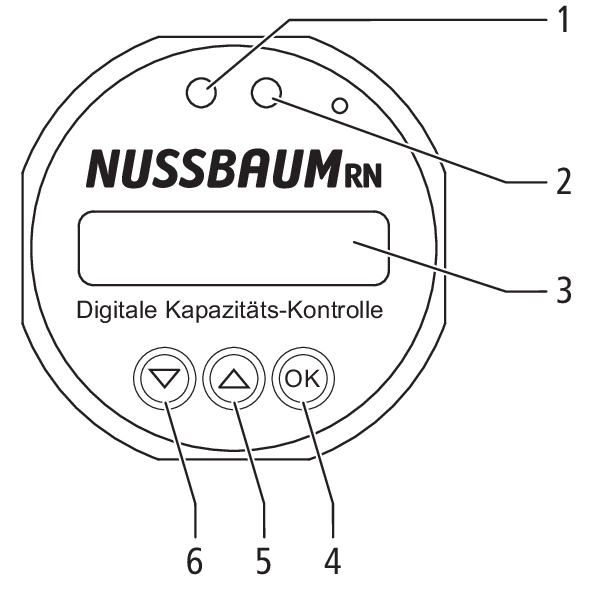

4.1 Display e tasti del controllo digitale di capacità
Il controllo digitale di capacità presenta gli indicatori e gli elementi di comando seguenti:
|
Pos. |
Descrizione |
Funzione |
|---|---|---|
|
1 |
LED rosso |
Lampeggia in presenza di una capacità residua inferiore al 10 % (sostituire la cartuccia) |
|
2 |
LED verde |
Lampeggia in presenza di una capacità residua superiore al 10 % |
|
3 |
Display |
Visualizzazione di stato e impostazioni |
|
4 |
Tasto OK |
Confermare la selezione |
|
5 |
Tasto Su |
|
|
6 |
Tasto Giù |
|
4.2 Impostazioni sul controllo digitale di capacità
4.2.1 Accendere il display e richiamare il menu
- Premere un tasto qualsiasi per accendere il display.

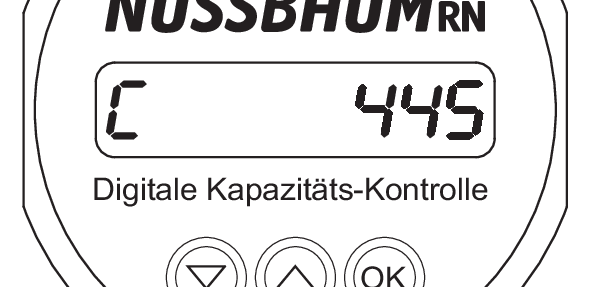

- Compare la capacità residua della cartuccia indicata in litri. Se non sono state effettuate impostazioni si tratta di un valore standard non significativo.
- Tenere premuto il tasto
per almeno 3 secondi per richiamare il menu di modifica delle impostazioni.

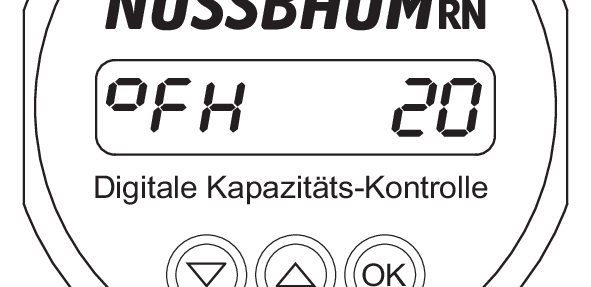

4.2.2 Impostare la durezza dell’acqua grezza
- Con i tasti freccia
e
impostare la durezza dell’acqua grezza misurata in precedenza.
- Premere il tasto
per salvare l’impostazione.
- Il display passa automaticamente alla voce di menu successiva (tipo di cartuccia).

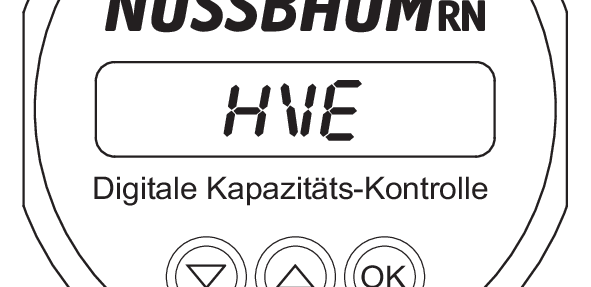

4.2.3 Selezionare il tipo di cartuccia
Le prescrizioni della direttiva SITC BT102-01 possono essere rispettate unicamente con la demineralizzazione totale. Pertanto si utilizza sempre il tipo di cartuccia [HVE] (demineralizzazione totale del riscaldamento) (15096).
- Con i tasti freccia
e
selezionare il tipo di cartuccia [HVE].
- Premere il tasto
per salvare l’impostazione.
- Il display passa automaticamente alla voce di menu successiva (dimensione della cartuccia).

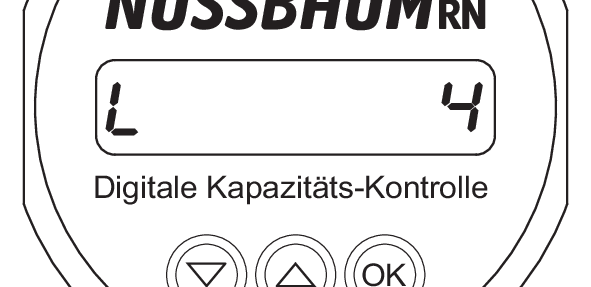

4.2.4 Selezionare la dimensione della cartuccia
La cartuccia standard (15096) ha un volume di 4 litri. Il valore è preimpostato.
- Non modificare la dimensione della cartuccia [L 4].
- Premere il tasto
per salvare l’impostazione.
- Il display passa automaticamente alla voce di menu successiva (monitoraggio della conduzione).

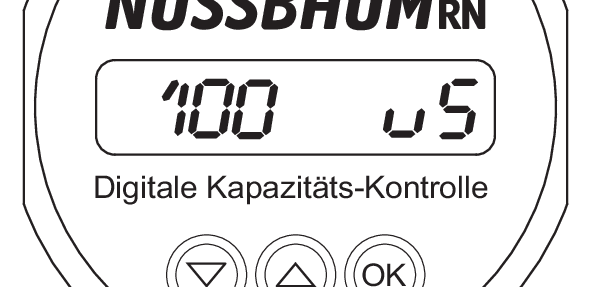

4.2.5 Impostare il monitoraggio della conduzione
- Per attivare il monitoraggio della conduzione usare i tasti freccia
e
per selezionare l’impostazione [EIN] e confermare con il tasto
.
- Impostare il valore massimo di conduzione desiderato in μS per mezzo dei tasti freccia
e
.
Nussbaum raccomanda un’impostazione di 100 μS.
- Premere il tasto
per salvare l’impostazione.
- Il display passa automaticamente alla voce di menu successiva (sostituzione della cartuccia).
4.2.6 Confermare o annullare la sostituzione della cartuccia
L’apparecchio calcola costantemente la capacità residua della cartuccia. Dopo aver sostituito la cartuccia occorre resettare il valore [Reset] affinché possa essere nuovamente calcolata la capacità residua.

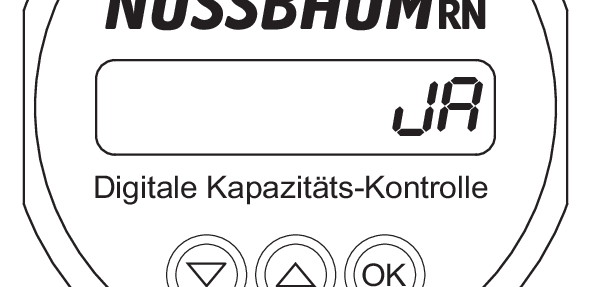

- Se la cartuccia è stata sostituita, selezionare [JA] con i tasti freccia
e
. Tenere premuto il tasto
per 3 secondi per confermare l’immissione.

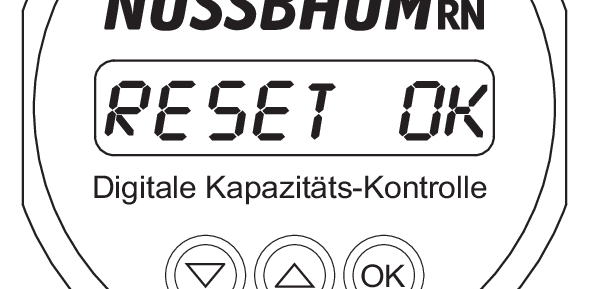

- Sul display compare [RESET OK].
- Se la cartuccia non è stata sostituita, selezionare [NEIN] con i tasti freccia
e
. Premere brevemente il tasto
per confermare l’immissione.
- Le impostazioni sono terminate. Il display visualizza la nuova capacità residua calcolata in litri.

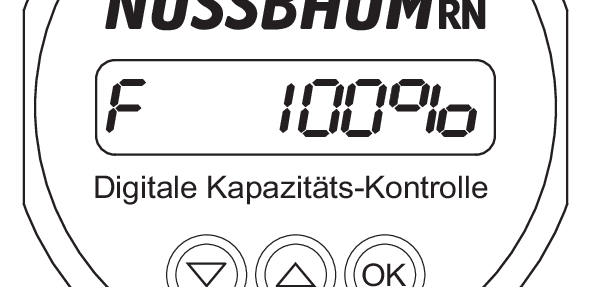

4.3 Richiamare lo stato
- Premere un tasto qualsiasi per accendere il display.
- Compare la capacità residua della cartuccia indicata in litri. Se non sono state effettuate impostazioni si tratta di un valore standard non significativo.
- Premere il tasto
per richiamare la capacità residua in %. Dopo pochi secondi, il display torna a indicare la capacità residua in litri.
- Premere il tasto freccia
per richiamare il valore di conduzione misurato in µS.
- Per richiamare il valore di conduzione nominale impostato premere il tasto
. Dopo pochi secondi, il display torna a indicare il valore di conduzione misurato.
- Premere nuovamente il tasto freccia
per richiamare il volume di flusso finora misurato.
Durante il riempimento, il display visualizza la portata volumetrica attuale.
4.4 Messaggi di avviso

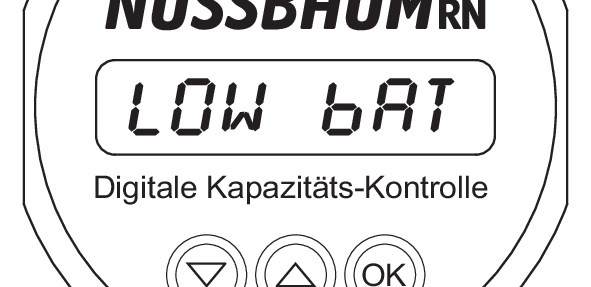

Se occorre sostituire la batteria compare il messaggio [LOW bAT] (👉 Sostituire la batteria).

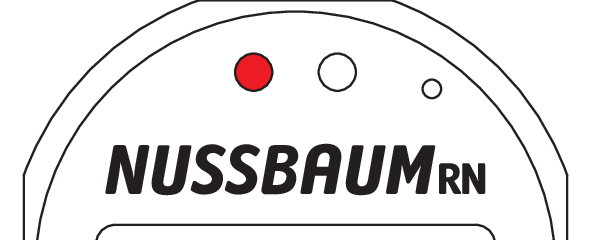

Se la capacità residua della cartuccia è inferiore al 10 % compare il messaggio [Kartusche annähernd erschöpft] e il LED rosso lampeggia. Quando la cartuccia è completamente esaurita compare il messaggio [Kartusche erschöpft - Die Kartusche muss getauscht werden!] (👉 Sostituire la cartuccia).
